标准凸点拼接式积木块结构设计

　　这类凸点拼接积木构件，最早源自精密注塑玩具的模块化设计逻辑，如今早已跳出纯玩具范畴，在工业快速原型验证、工装夹具快换模块、教育实训教具、桌面级装配演示台搭建等场景中有着极高的复用价值。日常做结构方案验证时，经常会用这类标准化拼接块快速搭出工装的定位基座，不需要额外开螺纹孔或者做复杂的榫卯切削，靠凸点与凹槽的过盈配合就能实现快速装拆，调整工位布局时只需要拔插重组即可，比铝型材搭建的调试台效率高不少，尤其适合小批量多品种的产线临时定位场景。

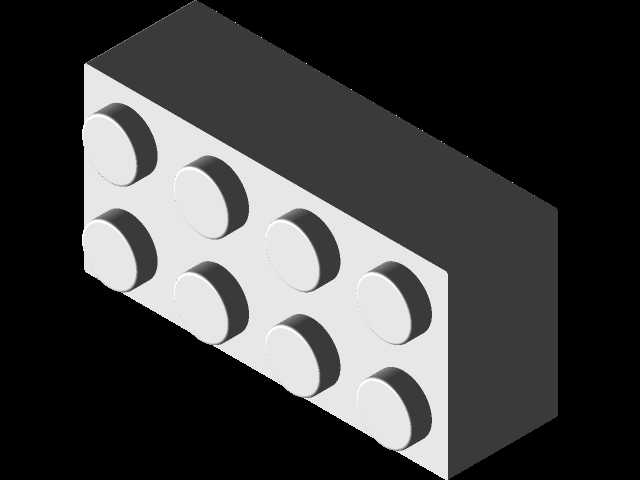

　　从结构设计逻辑来看，这类积木块的核心精度集中在顶部凸点与底部凹槽的配合公差上。常规2×4规格的块体，凸点的圆柱度需要控制在0.02mm以内，凸点外径与凹槽内径的过盈量通常取0.1-0.15mm，过盈量太小拼接后容易松脱，无法承受侧向的推力；过盈量太大则插拔阻力过大，多次拆装后会出现凸点磨损、配合间隙变大的问题。块体的壁厚设计也有讲究，主体侧壁厚度通常取1.5mm，凸点根部做0.3mm的圆角过渡，避免注塑成型时出现缩痕，同时也能提升凸点的抗弯折强度，反复插拔时不会出现根部断裂的问题。底部凹槽的加强筋布局沿着块体长度方向等距分布，筋厚0.8mm，既可以减少块体成型后的翘曲变形，也能在块体承受垂直压力时分散应力，避免侧壁出现外胀变形。

　　实际应用中，这类构件的外形尺寸完全遵循通用拼接模数，单凸点的中心距固定为8mm，块体总高度为9.6mm，其中凸点突出高度为1.8mm，这个尺寸边界是经过多轮迭代验证的：当多个块体叠层拼接时，层与层之间的贴合面间隙可以控制在0.05mm以内，叠装10层的累计高度误差不超过0.2mm，完全满足普通实训教具、演示模型的装配精度要求。如果是用于工业场景的快换工装，还可以在块体内部预埋铜质螺母，拼接完成后用紧定螺钉做辅助锁紧，就能承受更大的切削力或者工装负载，不会因为设备振动出现拼接松脱的问题。

　　做这类构件的三维建模时，首先要确定凸点的排布阵列基准，以块体底面的中心为坐标原点，凸点的中心坐标严格按照8mm模数阵列，避免出现累积误差导致拼接错位。凸点的顶部需要做0.1mm的倒角，既可以提升插拔时的导向性，也能去除注塑件的飞边，避免飞边卡入凹槽影响配合精度。块体的所有外棱边都做0.2mm的圆角处理，一方面是符合玩具类产品的安全要求，另一方面也能减少注塑成型时的应力集中，降低块体摔落时的开裂概率。底部凹槽的入口处同样做0.15mm的导向倒角，拼接时不需要完全对准就能顺利滑入配合位，提升装配效率。

　　不同应用场景下对这类构件的性能要求也有区别：用作儿童玩具的块体通常选用韧性较好的ABS材料，邵氏硬度控制在85D左右，抗冲击性能好，反复摔落不容易开裂；用作工业工装模块的块体则会添加一定比例的玻纤增强，提升刚性与耐磨性，长期在车间环境下使用也不会出现磨损松垮的问题；用作3D打印原型验证的块体，建模时需要根据打印材料的收缩率预留补偿量，PLA材料的收缩率通常取0.2%，打印完成后的配合尺寸才能刚好满足拼接要求。另外，这类块体的拼接兼容性是核心指标，建模时需要严格遵循通用拼接尺寸规范，确保不同批次、不同材质生产的块体都能实现无阻碍互拼，不会出现凸点卡滞、凹槽过松的问题。在做装配干涉检查时，不仅要检查单个块体自身的特征是否有重叠，还要模拟多层拼接、横向拼接的状态，确认凸点与凹槽的配合面完全贴合，没有出现干涉或者间隙过大的情况，尤其是块体侧壁与相邻块体的贴合面，平面度需要控制在0.03mm以内，横向拼接后不会出现明显的缝隙，整体结构的刚性也能得到保障。
