计算机CPU轴流冷却风扇结构三维设计

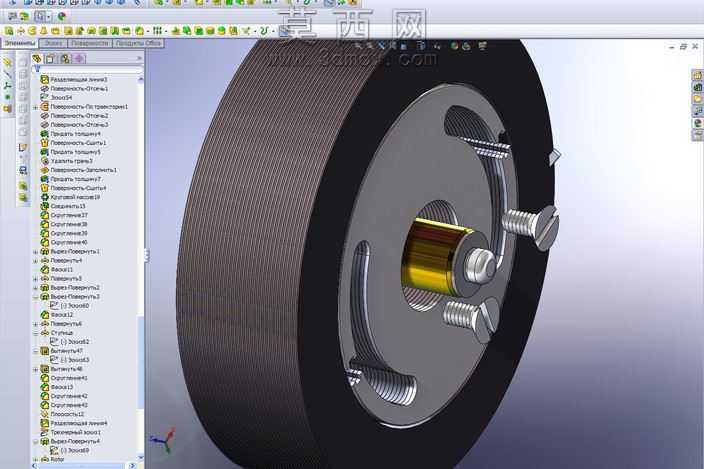

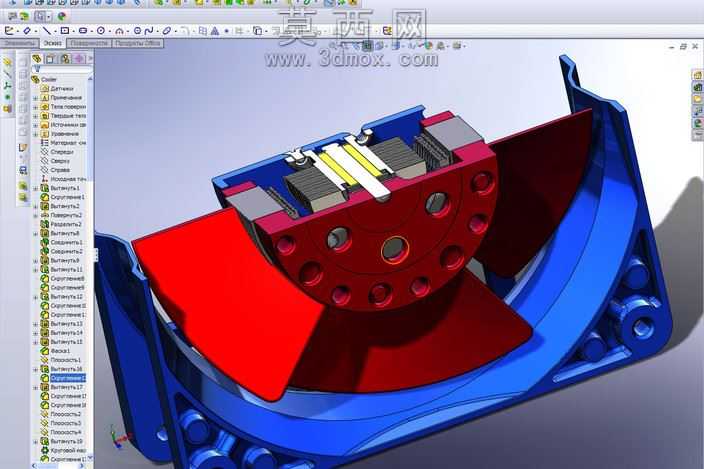

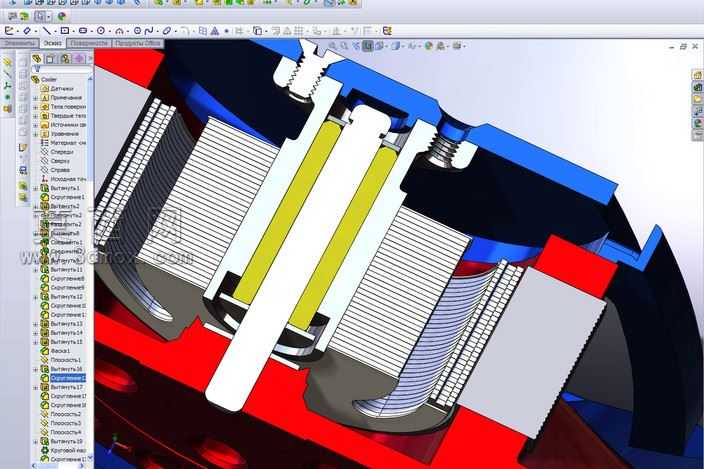

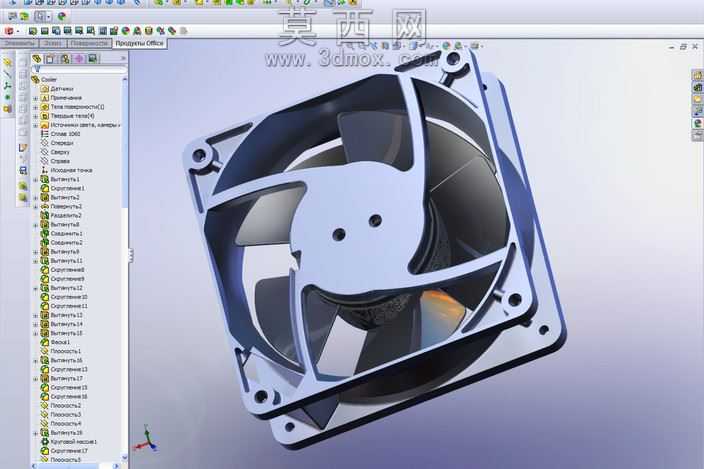

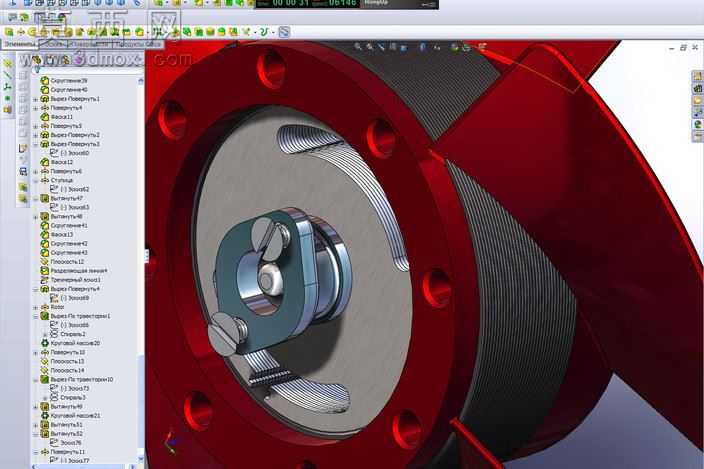

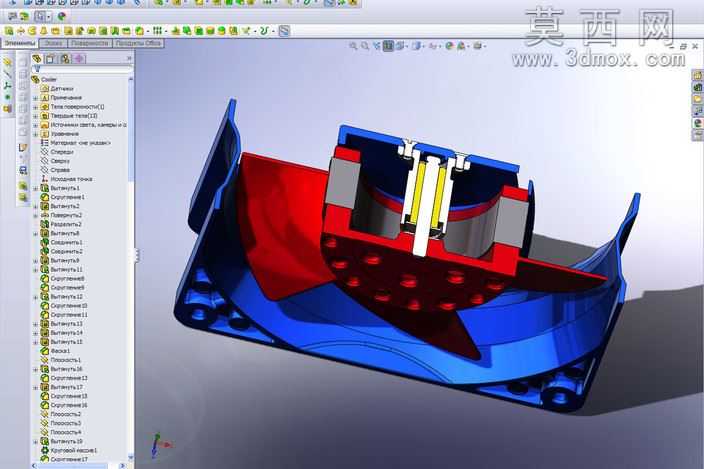

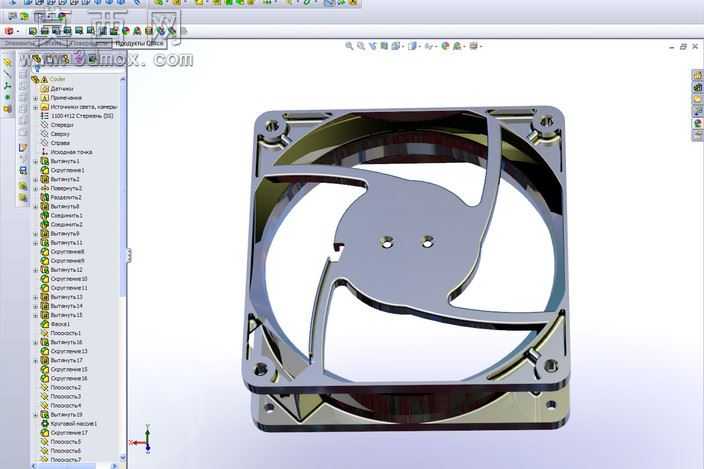

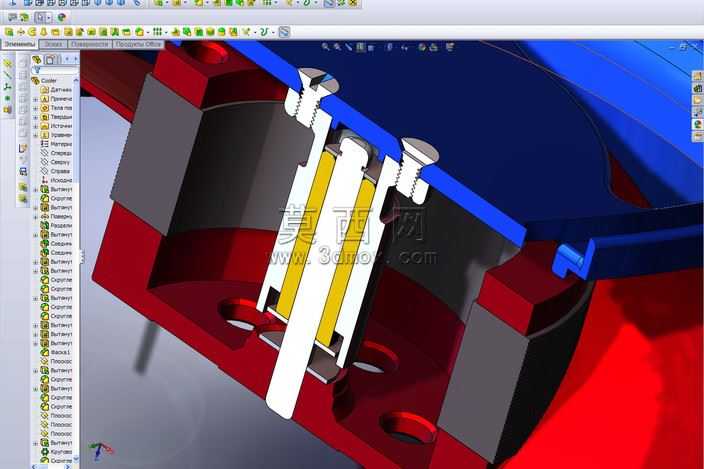

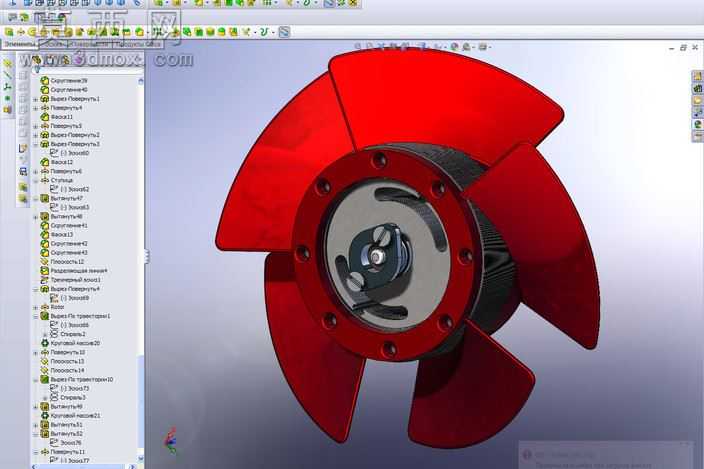

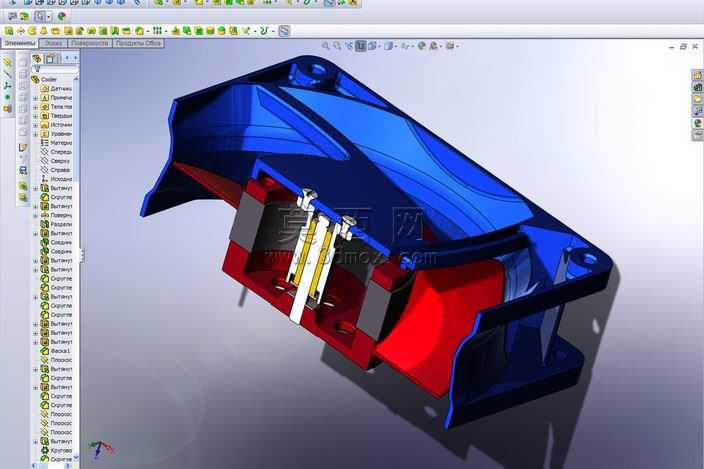

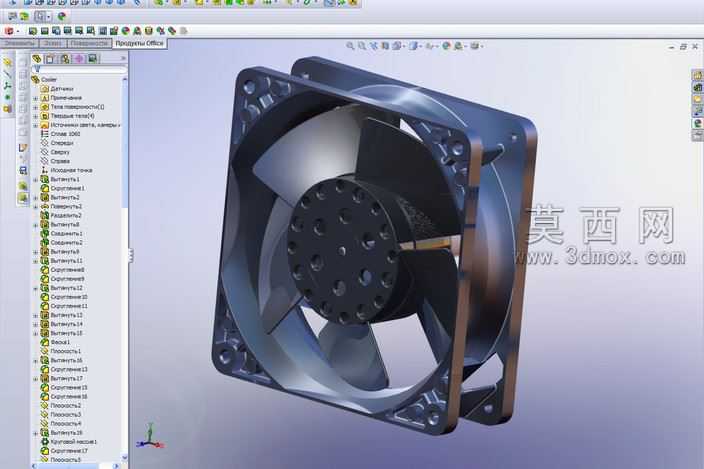

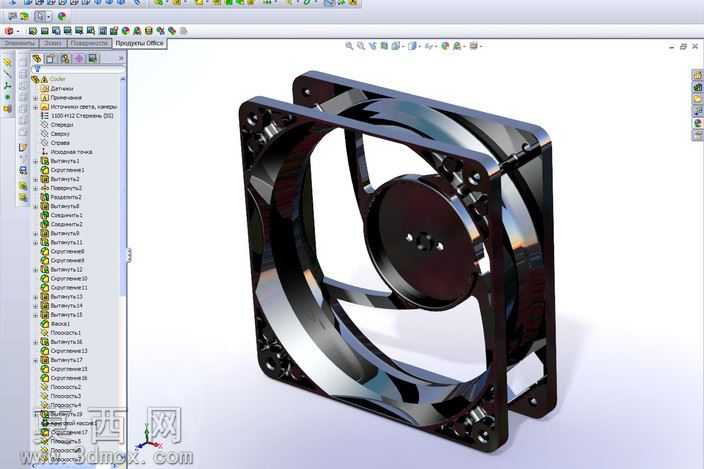

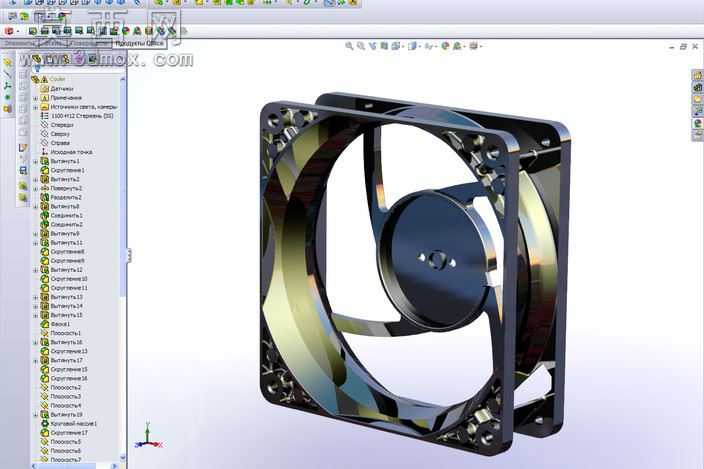

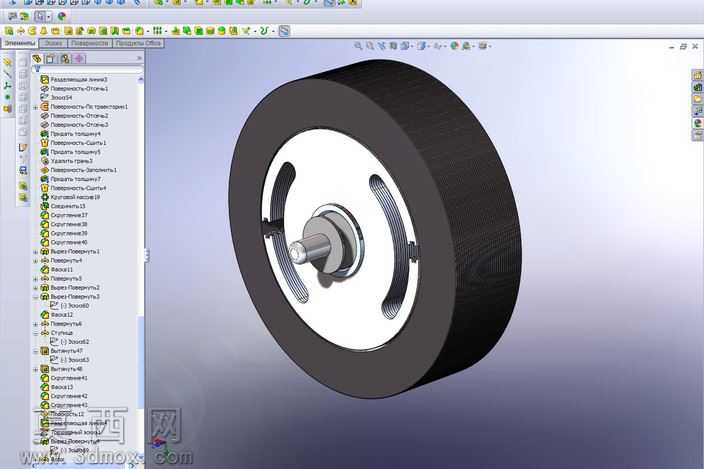

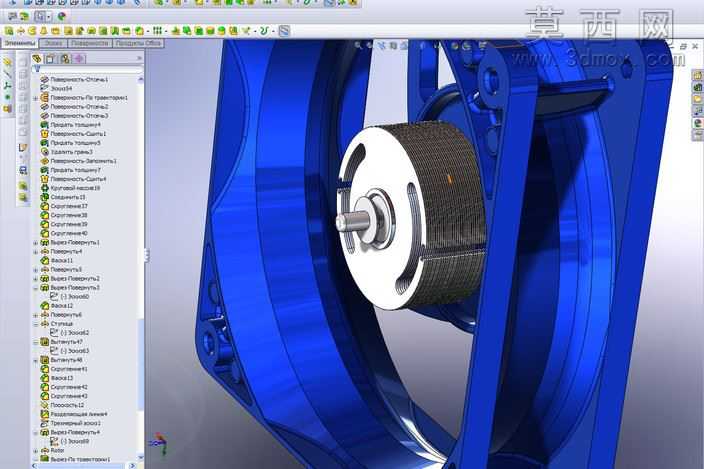

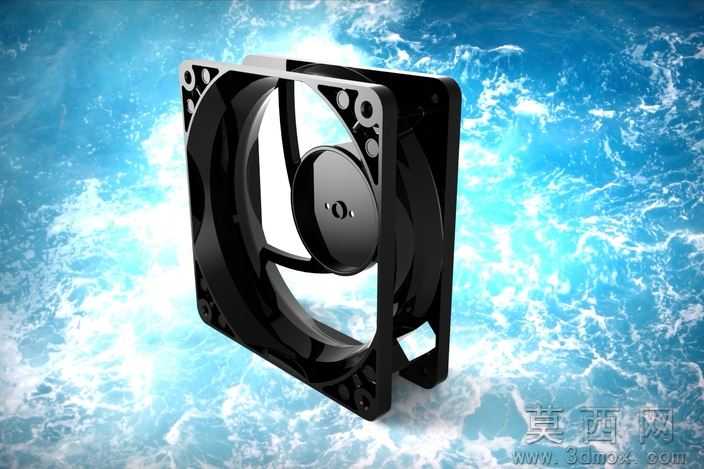

本作品为计算机CPU风冷冷却器的核心风扇组件三维建模成果，当前阶段完成了风扇主体结构的设计搭建，整体外轮廓尺寸为119*119*38毫米，适配标准台式机CPU散热安装位的尺寸规范。建模过程依托三维参数化设计软件完成，首先对轴流风扇的核心气动结构进行参数化定义：五片弧形轴流风叶采用等变厚度曲面设计，叶根与中心轮毂做圆弧过渡处理，避免应力集中的同时优化气流导向效率，风叶表面做哑光红色硬质塑料材质渲染，还原量产散热风扇常用的阻燃PBT材质的视觉质感。中心轮毂部分采用分层结构设计，外层为与风叶一体连接的红色法兰盘，均匀布置8个安装定位孔，用于风叶组件与内部转子结构的紧固连接；中层为银灰色金属质感的电机端盖，模拟镀锌钢板的冲压件表面质感，中心区域设计了卡扣式转轴固定结构，还原无刷直流电机的端部装配细节，内置的弧形弹片、紧固螺丝等细小零件均按照实际装配尺寸做等比例建模，保证结构的装配合理性。建模过程中对风叶的曲面曲率做连续校验，确保叶型曲面无破面、曲率过渡顺滑，符合注塑模具的开模工艺要求；轮毂与风叶的连接位置做0.5毫米的圆角过渡处理，匹配实际注塑生产的工艺特征。当前模型仅完成风扇转动主体的结构设计，后续可进一步补充散热鳍片、固定扣具、供电接线等周边组件，完善整个CPU冷却器的完整装配结构。材质渲染阶段区分了不同部件的质感差异：风叶部分采用半哑光红塑料材质，添加细微的颗粒质感模拟注塑件的表面纹理；金属端盖部分添加轻微的反光效果与磨砂质感，还原冲压金属件的表面特征；内部的卡扣、弹片等小零件做亮面金属质感处理，区分不同结构件的材质属性。结构设计上参考了主流台式机CPU散热风扇的成熟结构，风叶的安装角度、轮毂直径与风叶外径的比例均经过参数校核，保证模型具备实际结构参考价值，可用于散热结构原理演示、风冷组件结构教学等场景。
