双座钢管框架越野沙漠车结构设计

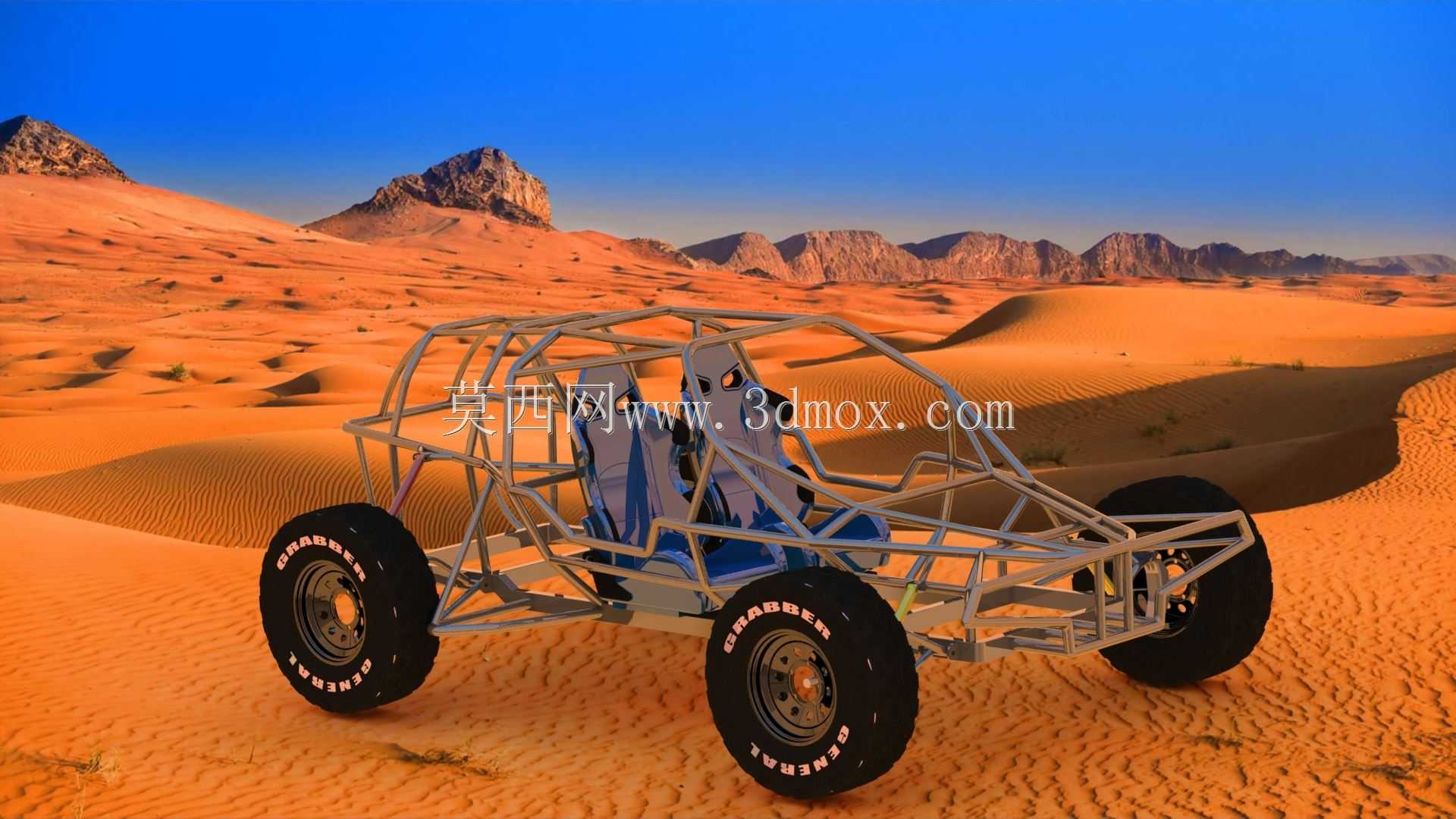

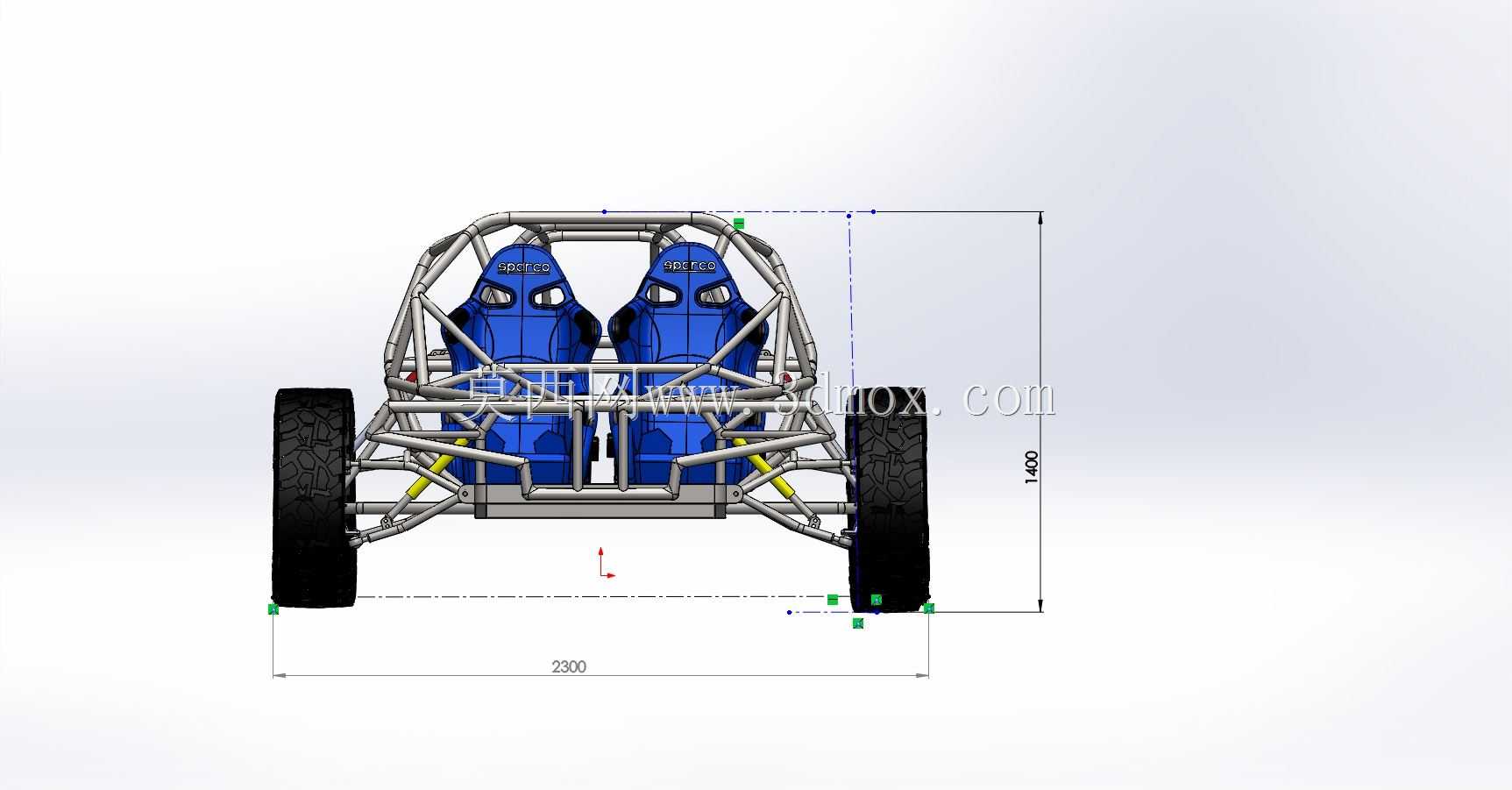

　　这款管架式越野车辆的设计核心围绕沙漠非铺装路面的通行需求展开，整体采用外露钢管桁架式承载结构，摒弃了传统承载式车身的覆盖件设计思路，从结构力学层面优先保障复杂颠簸路况下的车架抗扭、抗冲击性能。整车总宽度设定为2.3米，较常规民用越野车辆增加了近400mm的轮距宽度，该尺寸边界的设定并非随意选取，而是结合沙漠路面浮沙承载特性确定：更宽的轮距能够在车辆侧倾时提供更大的稳定力矩，配合梯形框架的固定倾角设计，可在沙丘侧坡通行、高速冲坡等工况下将侧翻阈值提升30%以上，同时宽轮距搭配大颗粒越野轮胎，能够降低轮胎对沙面的单位面积压强，减少浮沙陷车的概率。

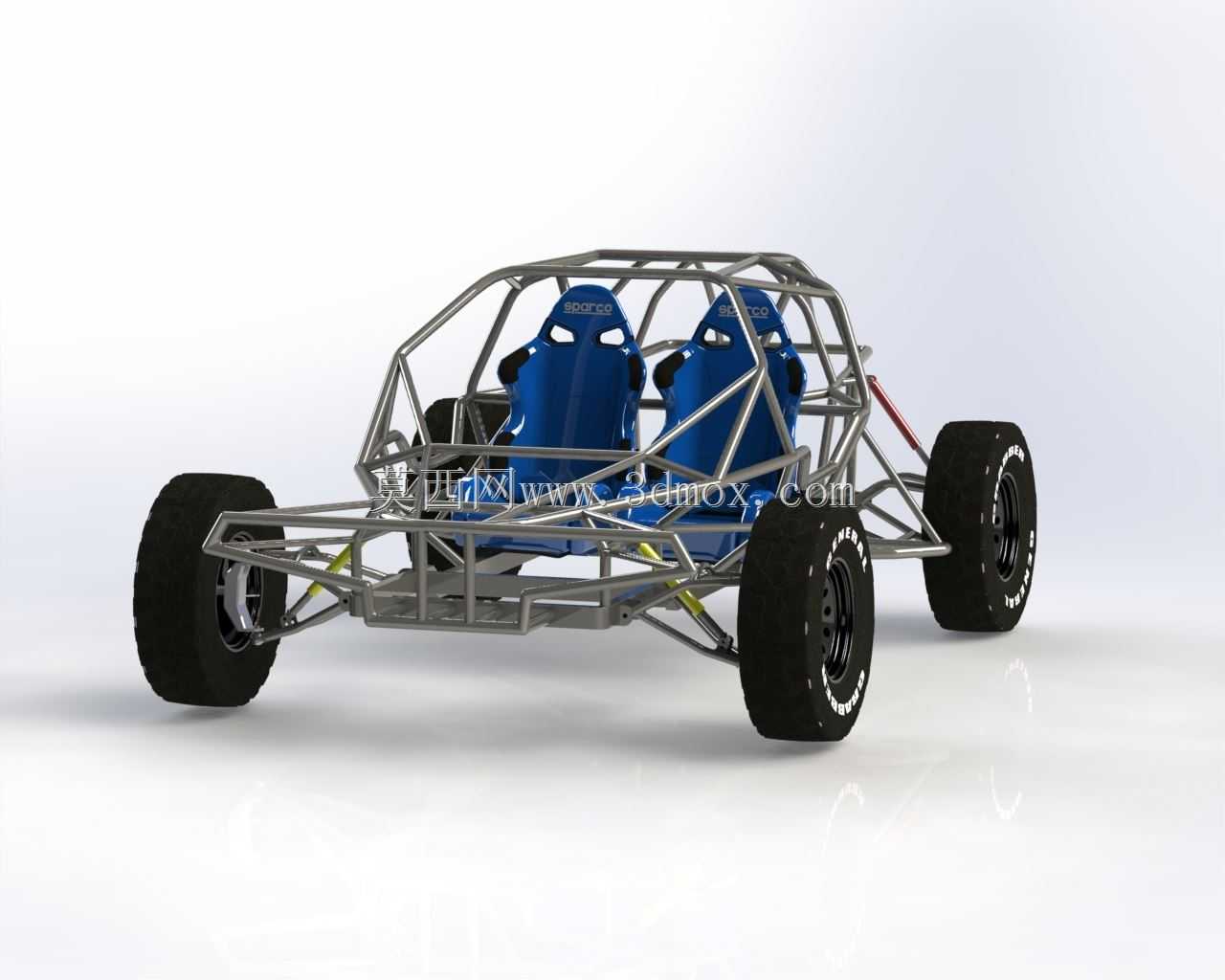

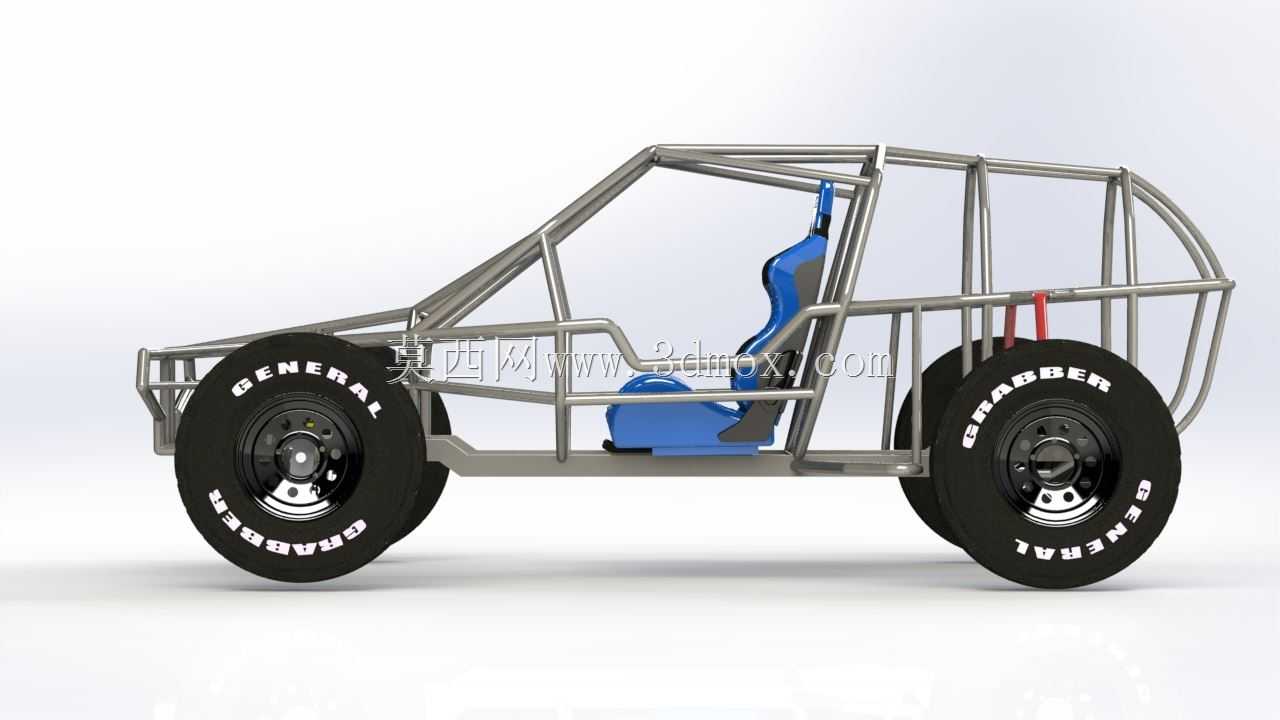

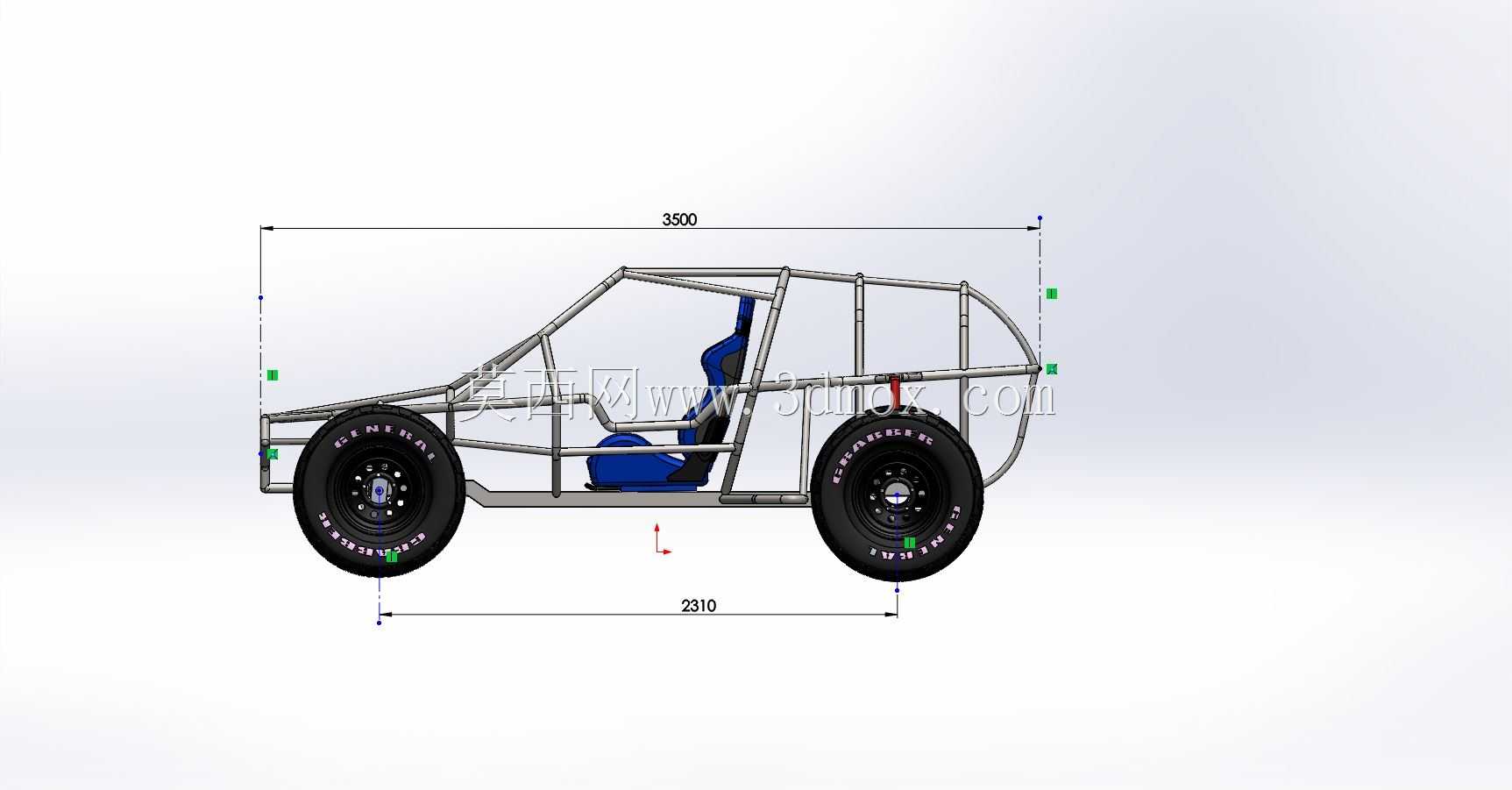

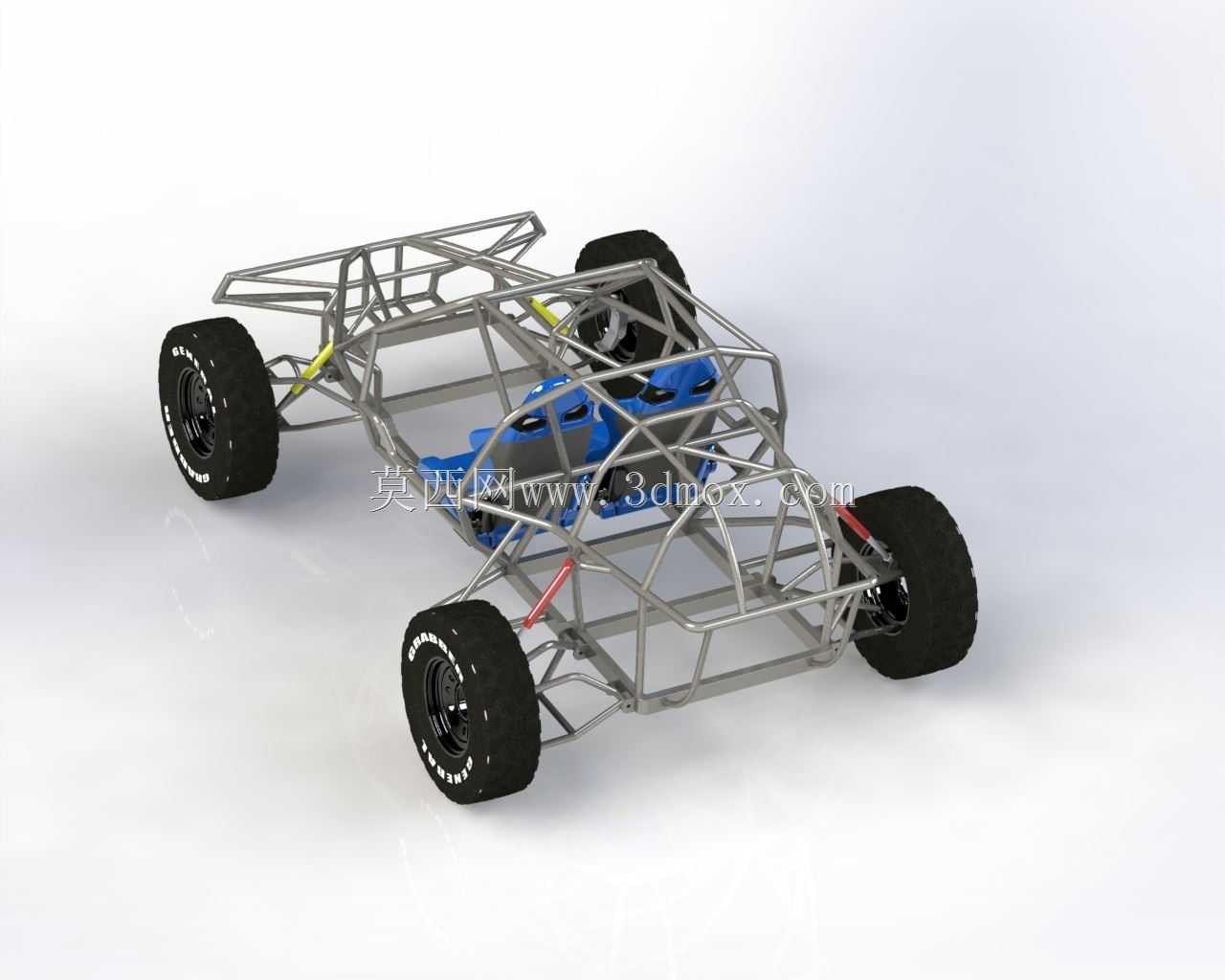

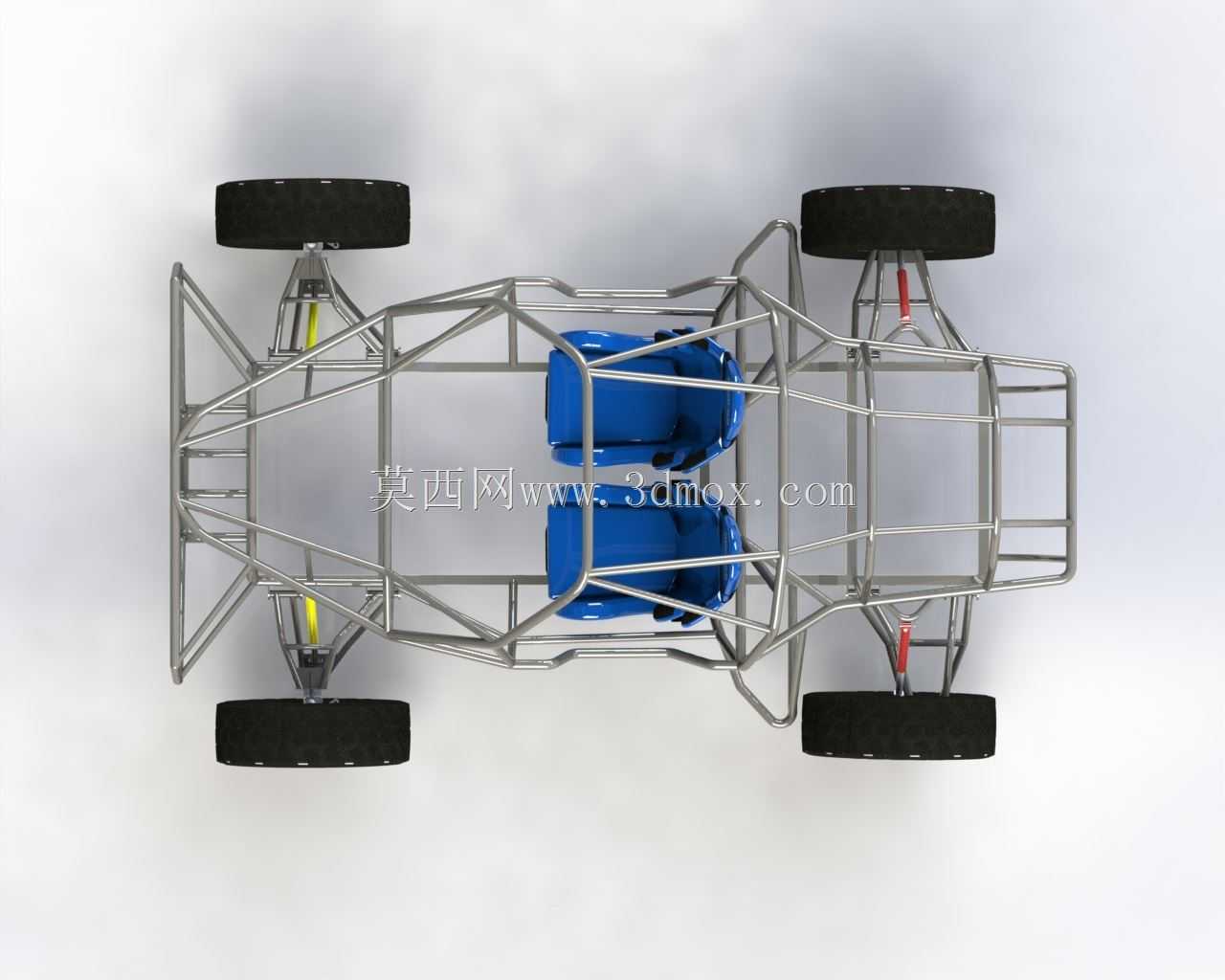

　　从结构布局来看，车架主环采用大直径无缝钢管弯制焊接成型，双座中置布局将驾乘人员位置设定在车架前后轴荷的中心区域，前后轴荷分配接近50:50，该布局能够在沙漠冲坡、飞坡落地时让四个轮胎获得更均匀的接地压力，避免单轮载荷过大陷沙或者载荷转移过度导致的转向失控。车架前部预留了大尺寸发动机安装舱，该舱体采用可拆卸式后管段设计，无需切割主车架结构即可完成动力总成的拆装维护，适配不同排量的动力单元，从小排量轻型发动机到大功率高扭矩动力单元均可兼容安装，为后续动力升级预留了充足的安装边界，无需重新调整主车架的核心受力结构。

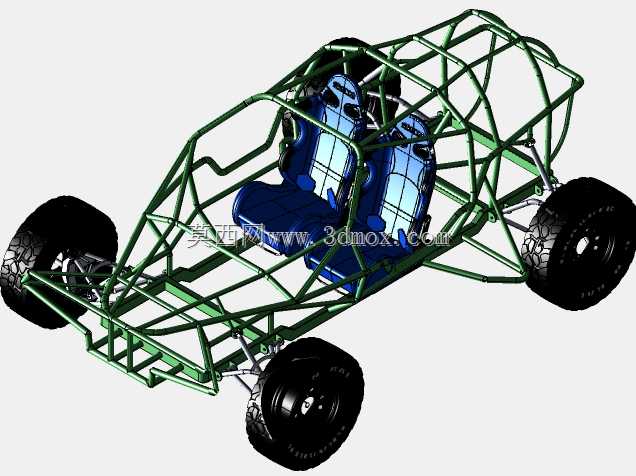

　　动力传递路径采用后轮驱动形式，区别于常规四驱沙漠车的设计思路，后驱结构能够大幅简化传动系统的布局，降低整车整备质量，减少传动部件在沙粒侵入环境下的故障点，配合大行程悬架安装位的预留设计，后轮在起伏路面能够获得更长的跳动行程，持续保持与沙面的接触抓地力。车架的管架节点均采用相贯线焊接设计，所有受力管件的连接位置均做了圆弧过渡处理，避免应力集中导致的车架断裂问题，在驾乘人员周围的主防滚环结构上，额外增加了斜向支撑管件，形成封闭的三角形受力结构，在车辆发生翻滚时能够有效吸收冲击能量，保障驾乘舱的生存空间不被侵入。

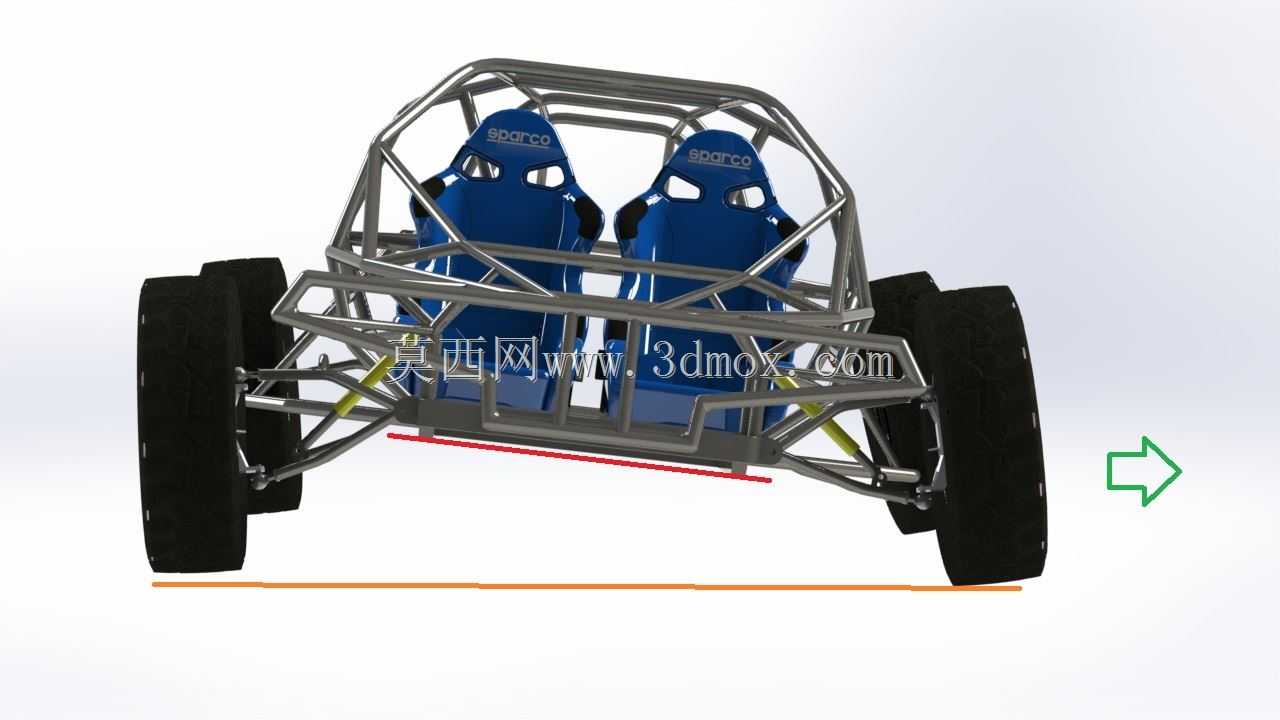

　　在实际应用场景中，这类管架沙漠车主要用于沙漠区域的通勤穿越、户外越野休闲、沙漠赛事体验等场景，无覆盖件的管架设计一方面能够降低整车重量，提升动力重量比，另一方面在沙漠环境中无需担心覆盖件被沙粒击打损坏，也便于日常清理进入车架缝隙的沙粒，维护成本远高于常规带外壳的越野车辆。设计过程中针对梯形框架的倾斜角度做了多轮力学仿真验证，将单轴固定的梯形框架倾角设定在最优区间，既能够保障直线行驶的稳定性，也能在转向时提供足够的侧向支撑力，减少高速过弯时的车架侧倾幅度。目前车架主体结构已经完成核心受力路径的设计验证，后续可根据实际使用需求加装车身覆盖件、安全带安装点、储物支架等附属结构，所有附属结构的安装位均在主车架管件上预留了焊接基准面，无需在主受力管件上二次打孔削弱结构强度。
