乘用车主驾驶侧仪表台总成结构设计

项目分类:汽车 发布时间:2024-01-09 ID:718998
  • 乘用车主驾驶侧仪表台总成结构设计
  • 乘用车主驾驶侧仪表台总成结构设计
  • 乘用车主驾驶侧仪表台总成结构设计
  • 乘用车主驾驶侧仪表台总成结构设计
  • 乘用车主驾驶侧仪表台总成结构设计

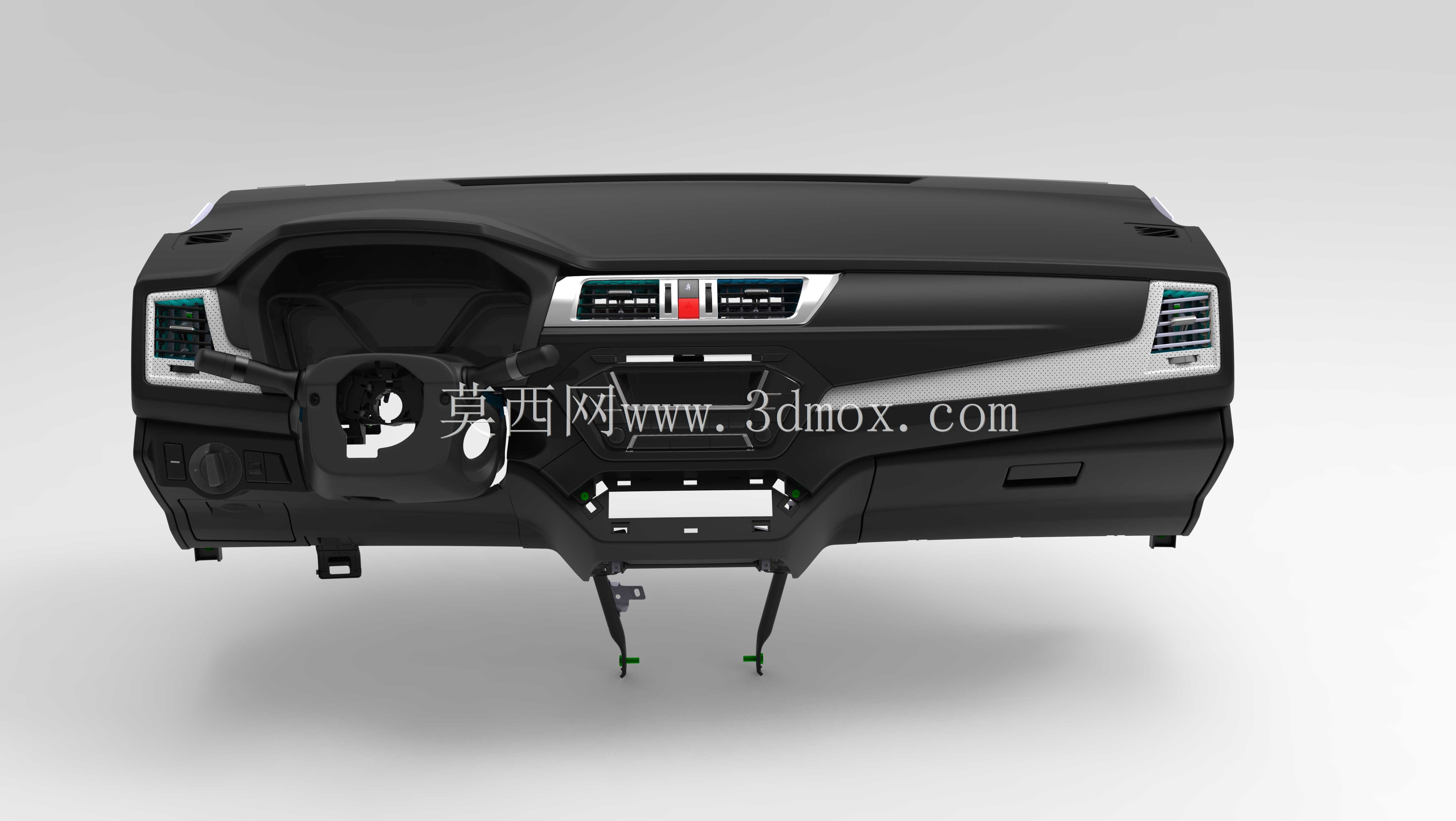

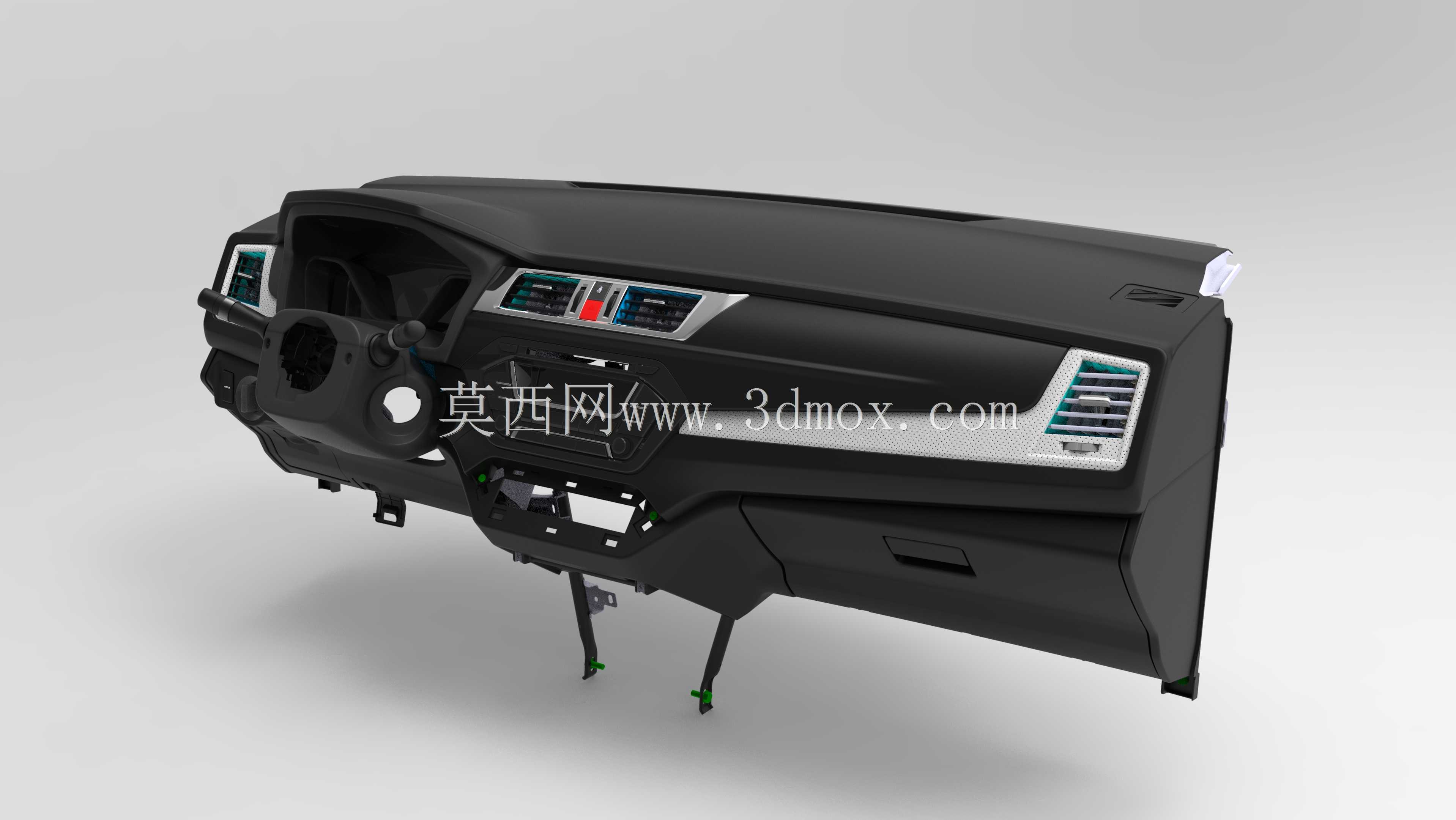

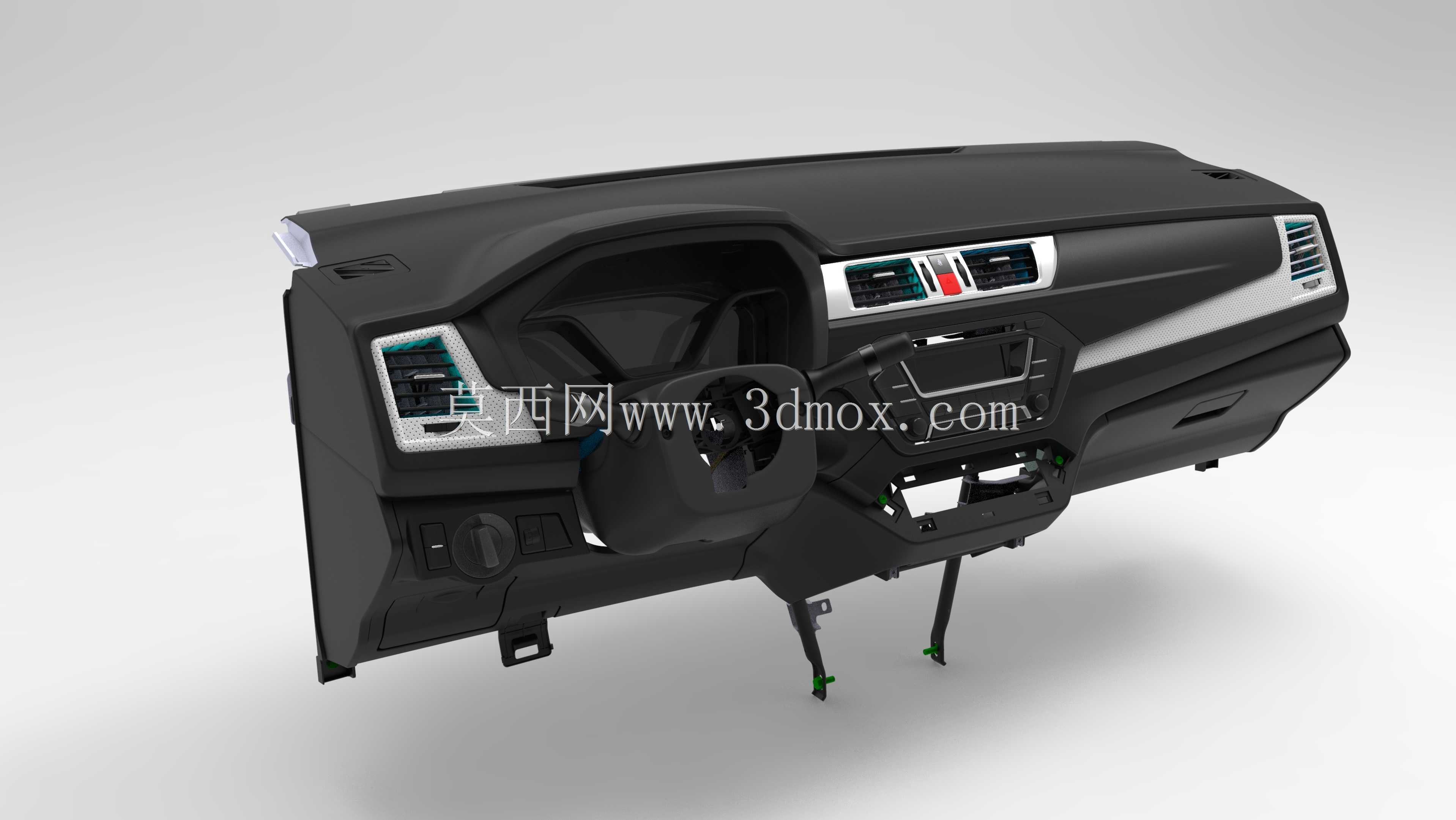

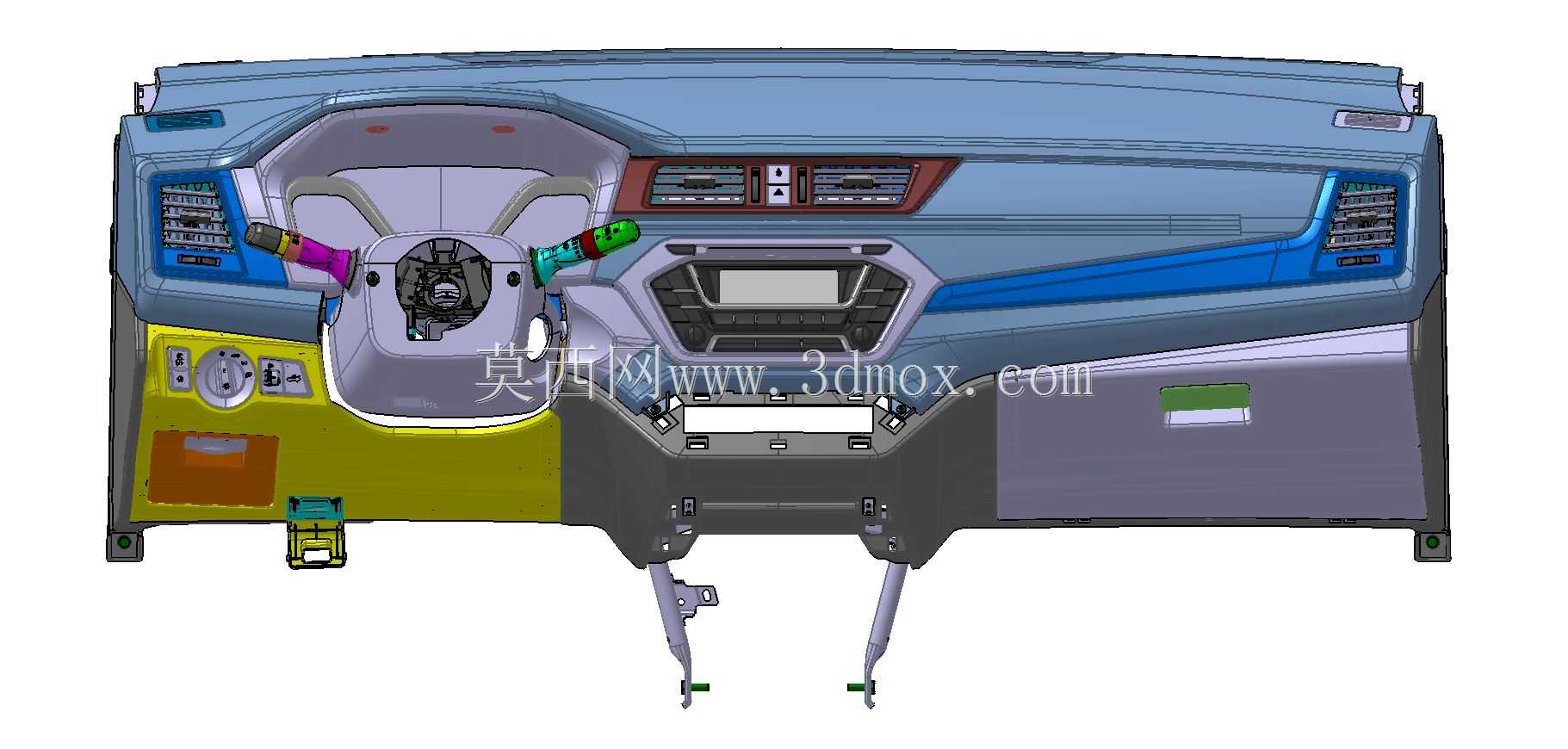

  这套仪表台结构模型覆盖主驾驶到副驾驶的完整座舱前部安装区域,建模过程中完全遵循整车总布置给出的人机硬点边界,首先对齐的是方向盘的安装倾角与转向管柱的过孔位置,主驾驶区域的仪表罩轮廓做了多轮视线校核,确保不同身高百分位的驾驶员在正常驾驶坐姿下,都能无遮挡读取组合仪表的全部行车信息,不会被方向盘上轮缘遮挡关键的车速、转速显示区域。左侧的功能按键区域预留了灯光控制、后视镜调节的安装位,按键的排布间距符合手部操作的触觉反馈逻辑,常用功能按键布置在手指自然伸展可触及的范围内,避免驾驶过程中过度偏移视线操作带来的安全隐患。中部的多媒体与空调控制区域做了分层结构设计,上层预留中控显示屏的安装卡槽,四周设计了均匀的卡扣安装位,

  保证屏幕装配后与周边饰板的面差控制在0.5mm以内,避免行车过程中出现异响;下层的空调控制面板区域预留了旋钮与按键的安装过孔,后方设计了线束走向的固定卡扣位,避免装配过程中线束挤压空调风道造成风阻增大、出风效率下降的问题。两侧的空调出风口做了独立的子装配结构预留,出风口的叶片调节机构安装位与仪表台本体的连接采用卡扣加定位柱的组合方式,既保证装配效率,也能避免长期使用后出风口出现松动移位的问题。副驾驶侧的仪表台下部预留了手套箱的安装铰链与锁扣位置,上部的安全气囊安装区域做了结构弱化线的预留建模,完全匹配气囊爆破的展开路径要求,不会在气囊弹出时出现结构碎裂飞溅的风险。整个仪表台本体的安装点全部对齐车身前围板与A柱下内饰板的安装孔位,

  下部的安装支架采用钣金冲压件的等效建模,支架的弯折角度、安装孔位的同轴度都做了装配公差校核,确保总装线上可以实现快速对位装配,不需要额外的现场修配。仪表台的分模线全部沿着内饰造型的特征棱线布置,既保证外观的整体性,也能降低注塑生产过程中的脱模难度,各个饰板的搭接边做了错位止口设计,避免从座舱内部直接看到内部的钣金与线束结构,同时也能提升座舱的密封隔音效果,减少行驶过程中发动机舱的噪音传入车内。在建模过程中还同步考虑了仪表台内部的风道走向,空调主风道沿着仪表台横梁的布置路径预留了足够的安装空间,各个分支风道到出风口的过渡做了圆弧过渡处理,减少风阻带来的送风噪音与风量损耗。转向管柱穿过仪表台的位置预留了防尘罩的安装卡槽,

  避免灰尘与噪音从该位置进入座舱。所有电器件的接插件安装位置都预留了足够的手部操作空间,方便后期售后维修时的接插件插拔,不需要大面积拆解仪表台总成就能完成常见电器故障的排查与更换。整个模型的结构拆分完全遵循整车内饰的装配工艺顺序,先安装仪表台横梁与内部风道、线束,再装配本体结构,最后安装表面的装饰饰条与功能按键,符合总装车间的工位排布逻辑,不会出现装配干涉导致的工序返工问题。
