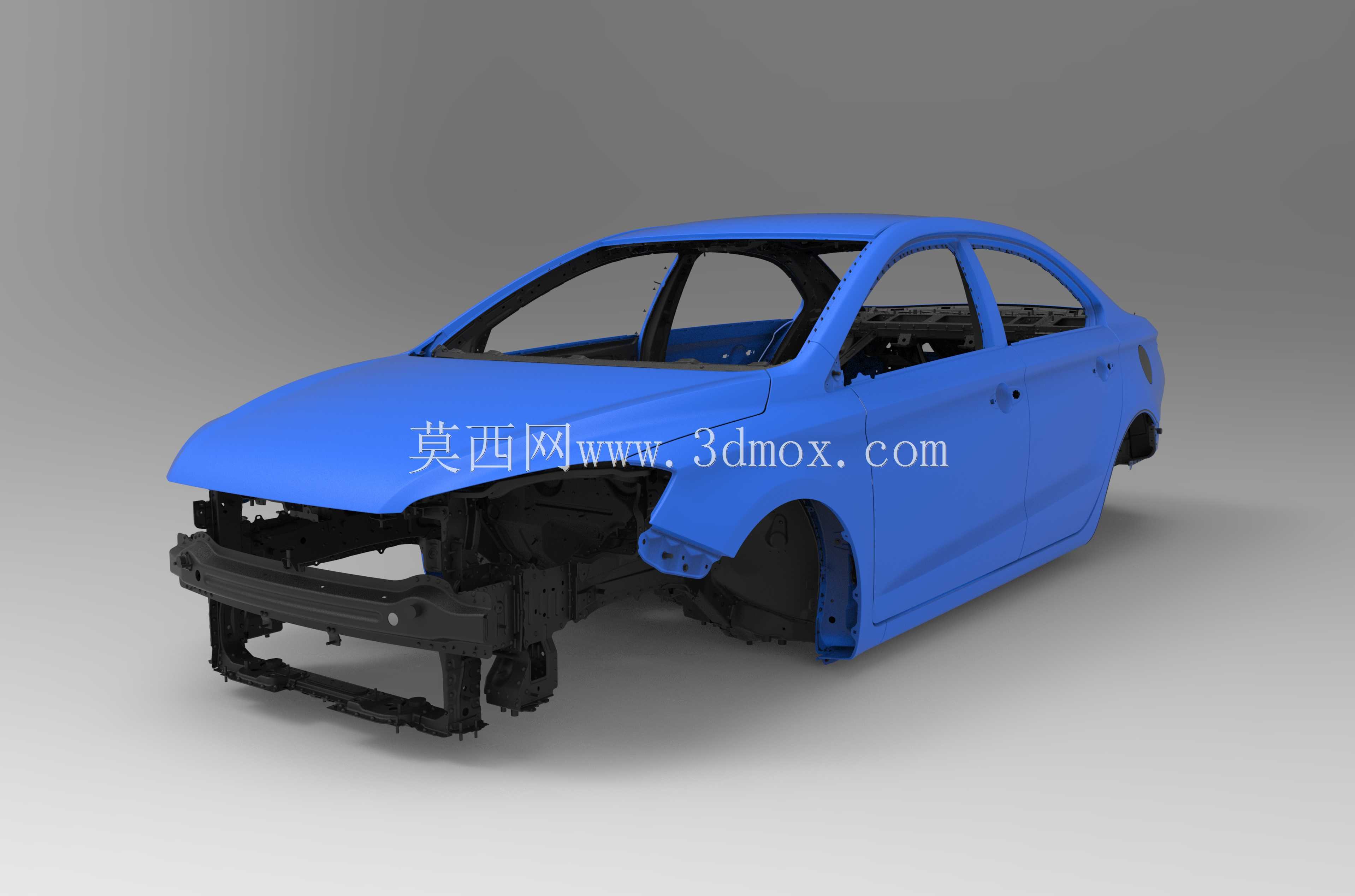

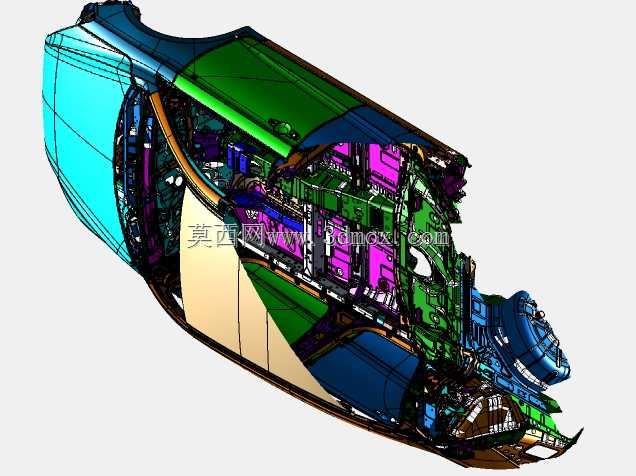

轿车白车身模具级结构三维数模

　　这套车身数模达到模具级精度，可直接覆盖整车开发前期的结构验证、工装开发匹配全流程需求，在整车研发环节中，白车身作为所有内外饰附件、底盘系统、动力总成的安装基体，其结构精度直接决定整车装配公差累积的最终表现。从结构设计逻辑来看，该白车身采用承载式车身架构，前部设置完整的前纵梁、前围板、前防撞梁安装座结构，纵梁设计了逐级吸能的溃缩诱导结构，在发生正面碰撞时可按照预设路径折叠吸能，避免乘员舱结构发生侵入变形；乘员舱部分采用闭环笼式结构设计，A柱、B柱、门槛梁、顶盖横梁之间通过焊接形成完整的受力闭环，B柱内部设置了多层加强板结构，可满足侧碰时的结构强度要求，门槛梁内部设计了横向加强筋，可抵御侧柱碰时的局部载荷冲击。后部结构包含后纵梁、

　　后围板、后轮罩安装位，预留了后副车架、后悬架系统的安装定位点，所有安装孔位的位置度公差均按照量产车的工装要求设定，可直接用于焊装夹具的定位基准设计。在实际应用场景中，这套数模可用于车身冲压工艺的工序拆分参考，覆盖件的型面数据经过拔模角度校验，所有外覆盖件的冲压方向、工艺补充面均可基于该数模进行二次开发，减少前期工艺分析的重复建模工作量；同时也可用于焊装线的工位布局规划，白车身的各分总成焊接顺序、夹具支撑点位置均可参考数模的结构分块进行设定，避免工装设计过程中出现与车身结构的干涉问题。从安装边界来看，该白车身的所有安装接口均按照量产紧凑型轿车的通用尺寸设定，前舱预留了动力总成的三点悬置安装位，安装孔的间距、

　　螺纹规格可适配主流小排量乘用车动力总成的安装需求；乘员舱内部预留了仪表板横梁、座椅安装滑轨、安全带固定点的安装结构，安装点的强度冗余满足常规乘用车的法规要求；车门安装位的铰链安装面、门锁安装位的尺寸精度达到工装级要求，可直接用于车门总成的匹配验证，不需要额外进行型面重构。数模的型面质量满足A级曲面的工艺要求，外覆盖件的曲率连续性达到G2级别，可直接用于外饰件的间隙面差匹配分析，在进行整车空气动力学仿真时，该白车身的外表面数据可直接作为仿真分析的基础模型，不需要额外进行几何清理。在结构设计过程中，该白车身充分考虑了冲压成型的工艺性，所有外覆盖件的圆角半径、拔模角度均满足冲压生产的工艺要求，避免出现冲压负角、开裂风险区域；

　　内部加强板的结构设计充分考虑了焊接可达性，所有焊点位置均预留了足够的焊枪操作空间，不会出现焊枪无法到达的焊接死角。对于从事车身结构设计、工装开发的工程人员来说，这套数模可作为同级别车型开发的参考基准，在前期方案阶段可快速完成车身结构的可行性分析，减少从零开始建模的时间成本，也可用于新入职工程师的车身结构教学案例，帮助设计人员快速理解承载式白车身的结构分块、受力传递路径、安装接口设计逻辑。
