28米港作锚作拖船三维结构设计

　　这款28米级拖船的三维结构设计，核心围绕港口近岸作业、近海锚地辅助的实际工况展开，区别于远洋运输船舶的大载量设计逻辑，整船的结构排布完全服务于顶推、拖带、锚作辅助三大核心功能。从作业场景来看，该型拖船主要承担港内大型船舶离靠岸顶推作业、锚地船舶抛起锚辅助、港内短距离驳船拖带、水上施工点位的临时系泊值守任务，作业水域涵盖遮蔽航区、近海沿岸航区，对应海况下的稳性要求在结构设计阶段就做了针对性强化。

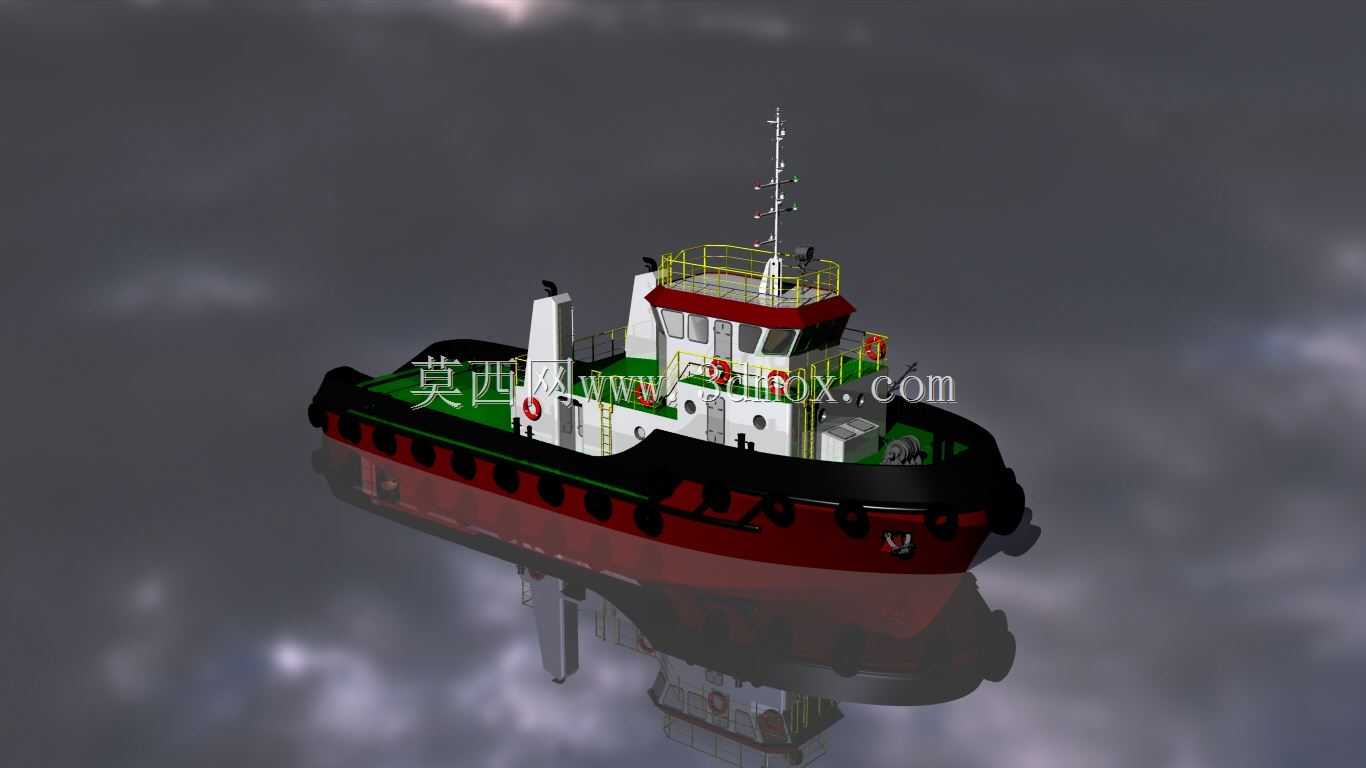

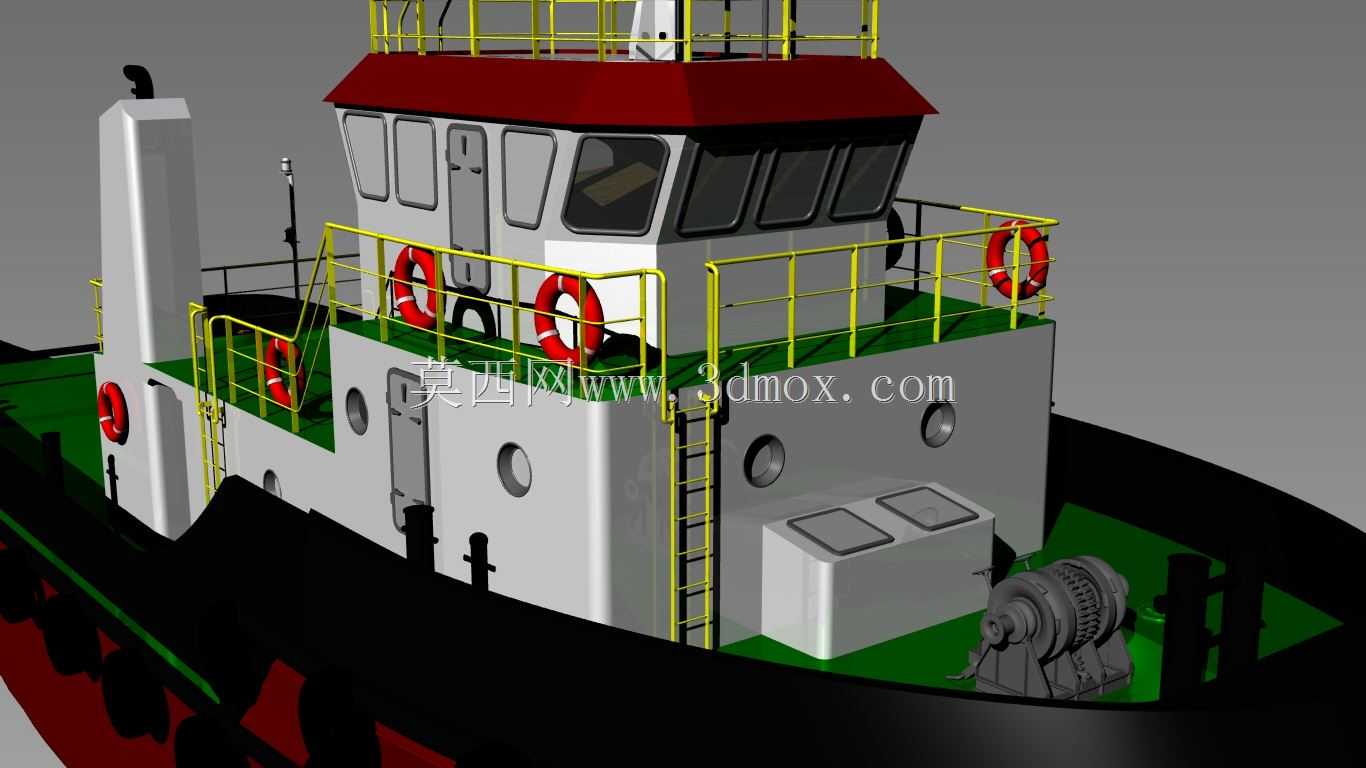

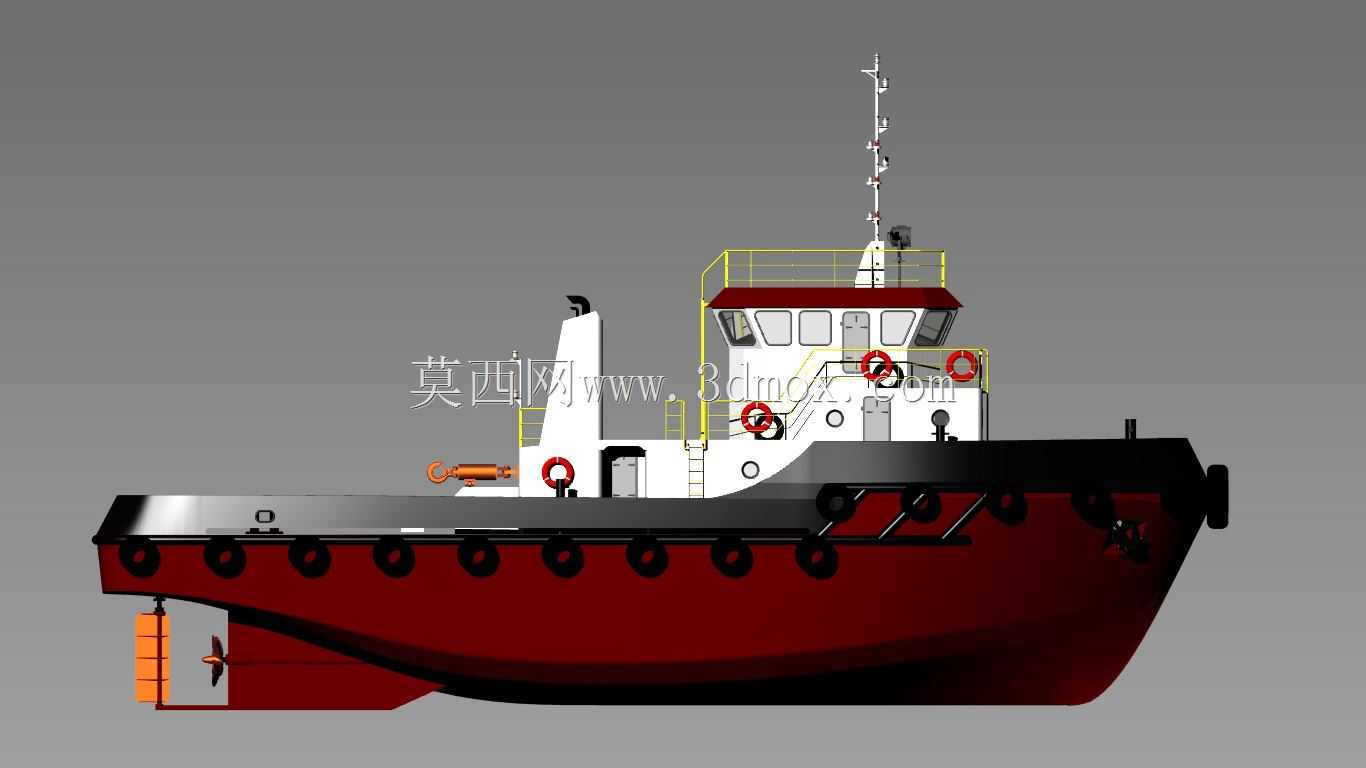

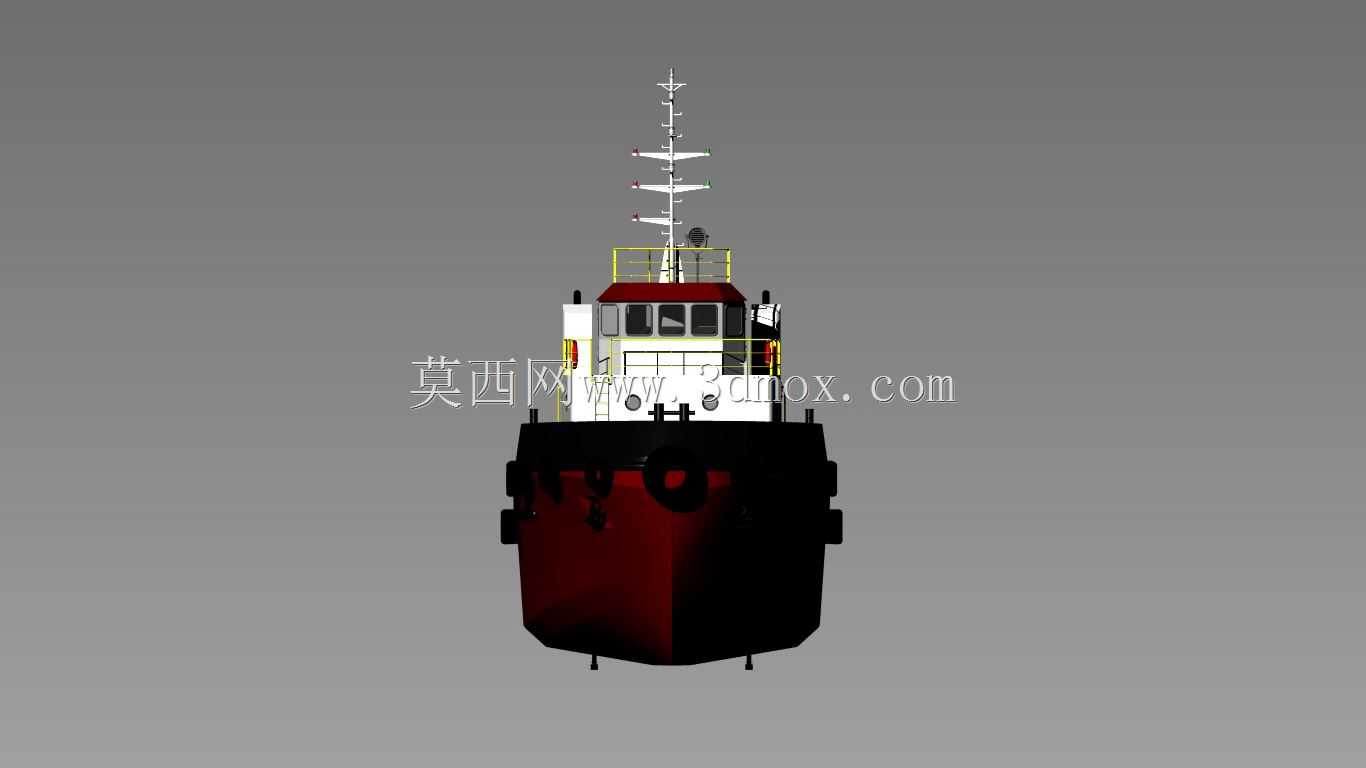

　　整船主尺度控制在28米总长，型宽适配港内狭窄水域的转向需求，吃水深度满足多数内河入海口、中小型港口的通航水深要求，不会出现因吃水过大无法进入浅水区作业的情况。船体主甲板以下采用纵骨架式结构，舷侧设置多道防撞护舷结构，对应顶推作业时的碰撞载荷，护舷内部的支撑结构直接与船体主肋骨焊接，避免顶推作业时局部应力集中造成舷侧结构变形。主甲板以上的上层建筑采用紧凑式布局，驾驶室设置在船中靠前位置，视野覆盖船首作业区、船尾拖带作业区，驾驶室前侧的舷窗采用倾斜式设计，减少夜间作业时的灯光反射对驾驶人员的视线干扰。

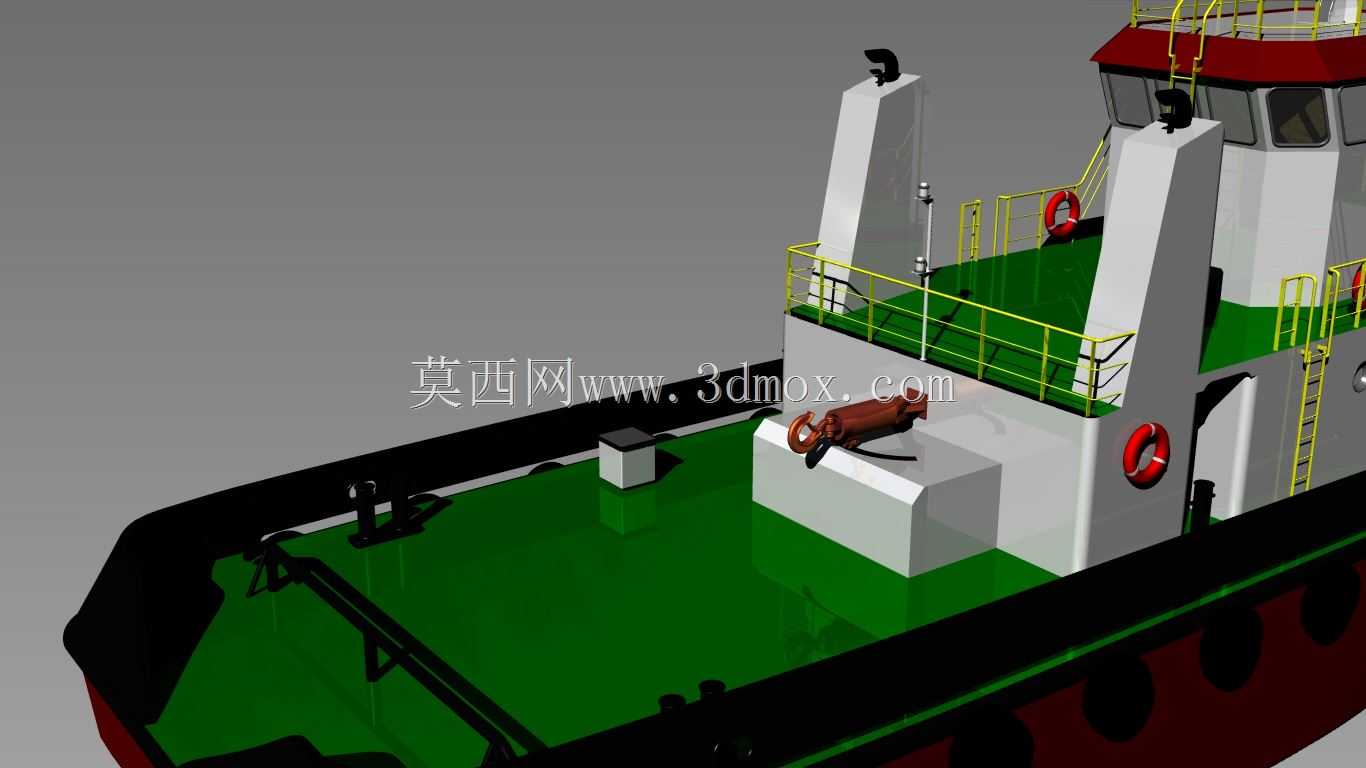

　　甲板作业区域的功能划分非常明确，船首区域设置锚机安装位，配套KP505型船用螺旋桨对应的轴系安装结构，锚链舱设置在船首防撞舱壁后侧，锚链筒的倾斜角度经过反复校核，保证起抛锚时锚链不会与球鼻艏结构发生剐蹭。船中两舷设置系船柱，系船柱的底座直接与甲板强横梁焊接，单根系船柱的系泊载荷满足港内大型船舶带缆作业的拉力要求，配套的导缆孔、导缆滚轮位置按照实际带缆作业的角度排布，减少带缆时缆绳的磨损。船尾区域设置拖钩安装基座，拖钩采用可回转式结构，配套的缓冲装置安装在甲板以下的强结构层，拖带作业时的拉力可以直接传递到船体主纵桁，避免局部甲板受力变形。

　　上层建筑顶部的信号桅按照内河及沿海航行的信号设备安装要求设计，预留了航行灯、信号灯、雷达、天线的安装位置，信号桅的高度满足通航限高要求，同时可以放倒，满足通过桥梁、高架管线水域的通行需求。甲板上还设置了人孔盖，对应下层舱室的检修通道，人孔盖的密封结构满足风雨密要求，避免上浪时海水进入舱室。吊钩结构设置在船首作业区旁，主要用于起抛锚作业时吊装锚具、缆绳等作业物料，吊钩的起升高度覆盖甲板作业面到舷外水面的作业范围，配套的绞车安装位预留了足够的操作空间，方便作业人员日常操作与维护。

　　整船的浮态设计经过多轮调整，压载舱分布在船底两舷，可根据不同作业工况调整压载水量，保证顶推、拖带作业时船舶的纵倾、横倾角度在安全范围内，螺旋桨的浸深在各种压载状态下都能满足推进效率要求，不会出现螺旋桨出水打空的情况。机舱区域设置在主甲板以下中部位置，主机、发电机组的安装基座都做了减震结构设计，减少设备运行时的振动传递到上层建筑，改善船员的工作居住环境。舷侧的红色涂装区域对应载重线标识位置，模型中还原了舷侧的防撞轮胎安装位，实际作业时可在这些位置挂装橡胶护舷，进一步降低靠泊、顶推时的碰撞冲击。

　　从建模逻辑来看，整船的结构按照实际造船的生产层级拆分，船体外壳、甲板结构、上层建筑、甲板设备、系泊附件、信号设备都做了独立的结构件拆分，每个部件的安装边界都做了匹配，比如锚机基座的螺栓孔位置、系船柱的焊接坡口、导缆孔的安装开孔都和实际生产要求一致，可直接用于生产设计阶段的结构干涉检查、作业流程模拟，也可用于新入职船舶设计人员的结构认知教学，帮助设计人员快速理解港作拖船的功能布局与结构受力逻辑。
