三色标识通用法兰连接阀门三维设计作品

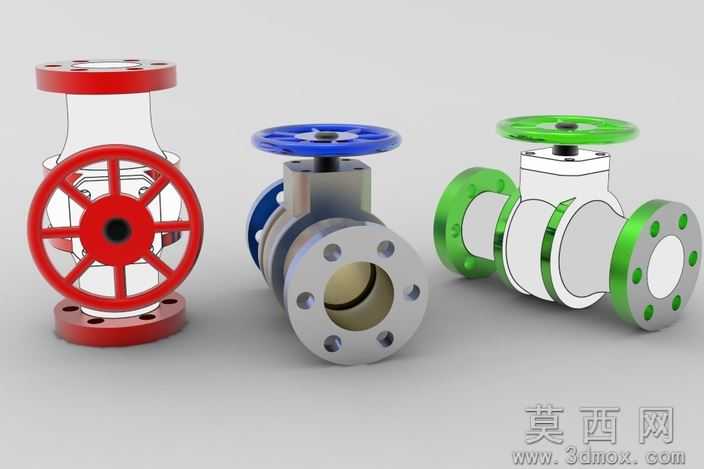

本作品为三款采用色彩区分功能属性的通用法兰连接阀门三维设计，建模阶段严格遵循通用工业阀门的结构设计规范，针对阀体、法兰盘、手轮、阀杆等核心部件进行1:1比例的参数化建模，每一处法兰螺栓孔的位置、孔径，手轮的辐条结构、握持弧度，阀体的通径尺寸、壁厚参数都经过严谨的尺寸校核，确保模型结构符合实际工业阀门的生产装配逻辑，不存在结构干涉、尺寸错漏的问题。材质与渲染阶段采用卡通渲染技术完成最终效果呈现，三款阀门分别采用高饱和度的红、蓝、绿三色作为主体识别色，阀体金属部分赋予哑光银灰色金属材质，还原铸钢阀门的基础质感，手轮部分对应主体色赋予半哑光的工程塑料质感，法兰密封面做了高光金属处理区分于阀体主体，不同部件的材质粗糙度、反光度参数经过反复调试，既保留了卡通渲染的明快简洁风格，又能清晰区分阀门的各个组成结构，让不同功能的阀门可以通过色彩快速识别，降低管路系统中阀门辨识的成本。设计思路上，摒弃了工业模型常用的写实厚重渲染风格，采用轻量化的卡通渲染方案，在保证阀门核心结构完整准确的前提下，用鲜明的色彩做功能区分，既可以用于工业教学场景中不同类型阀门的演示讲解，也可以作为管路系统三维布局中的示意模型使用，三款阀门分别对应不同的管路通径与连接场景，法兰连接结构的建模完全符合通用法兰连接标准，可直接适配常规管路系统的三维装配需求，模型整体布线规整，曲面过渡平滑，没有多余的几何面片，兼顾了视觉呈现效果与模型的可编辑性，能够满足不同场景下的使用需求。
