带弹簧复位结构的手动法兰式驱动阀门

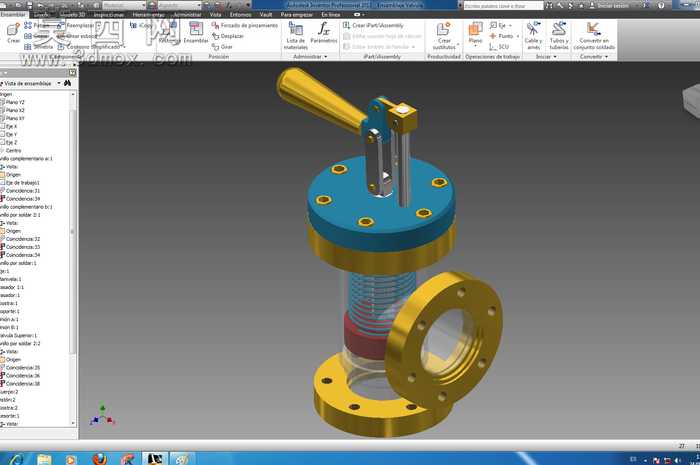

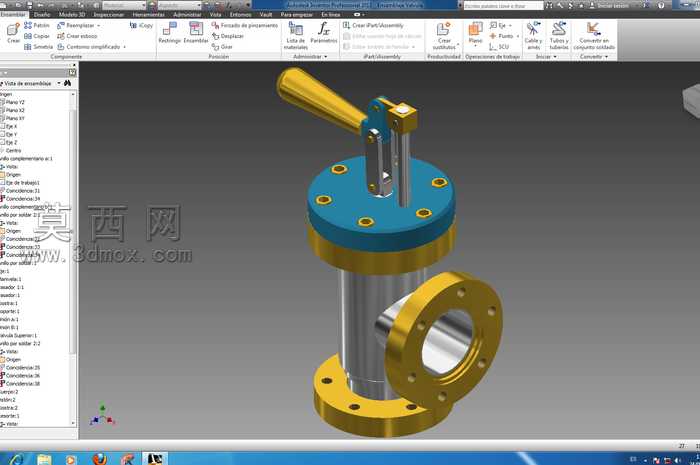

本作品为带弹簧复位功能的手动驱动法兰式阀门三维模型，整体建模过程严格遵循机械设计规范，在Autodesk Inventor环境中完成全参数化零件建模与虚拟装配，所有零件尺寸均参考通用工业阀门的设计标准设定，保证结构合理性与可加工性。建模阶段首先拆分核心组成部件：顶部手动操作手柄、杠杆式驱动压杆、阀杆定位组件、上部法兰端盖、透明可视化阀腔筒体、内置复位弹簧、密封组件、侧部连接法兰、下部法兰底座，每个零件均单独绘制草图，通过拉伸、旋转、倒角、阵列、切除等基础特征命令完成实体构建，对法兰盘上的螺栓安装孔采用圆周阵列方式生成，保证孔位均匀分布符合法兰连接的通用标准。材质与渲染环节，针对不同部件赋予对应真实材质：操作手柄、法兰结构、紧固件采用黄铜金属材质，调整金属粗糙度、反射率参数还原黄铜的哑光金属质感；阀杆、压杆等受力部件赋予不锈钢材质，突出金属冷硬光泽；阀腔筒体采用透明亚克力材质，调整透明度与折射参数，可清晰展示阀腔内部的弹簧、密封件等内置结构，方便观察内部动作原理；密封组件赋予红色橡胶材质，区分不同功能部件。装配阶段严格按照实际阀门的装配顺序添加配合约束，手柄与压杆之间添加旋转副约束，阀杆添加轴向滑动约束，复位弹簧添加可压缩的弹性约束模拟实际工作状态，法兰之间添加同轴、面重合约束保证装配精度，整体装配无干涉问题，可通过拖动操作手柄模拟阀门的启闭动作：压下手柄时阀杆下行压缩弹簧，阀门开启；松开手柄后弹簧复位推动阀杆上行，阀门自动关闭，完整还原弹簧复位手动阀的工作逻辑。设计过程中重点优化了操作杠杆的力臂比例，降低手动操作的驱动力矩，同时在阀杆与端盖之间设计了导向结构，保证阀杆动作的同轴度，避免卡滞问题，法兰尺寸参考PN16压力等级的标准法兰参数设计，可直接适配同规格的工业管路连接需求，模型整体结构清晰，细节完整，既可以作为阀门设计的参考方案，也可用于机械原理教学演示使用。
