莱特旋风九缸星型航空动力装置结构

　　这款九缸径向排布的航空动力装置，核心应用场景聚焦于轻型通用航空飞行器、复古复刻类通航飞机以及航空动力科普教学教具领域，作为早期活塞式航空动力的经典构型，其在低空低速飞行器的动力匹配场景中具备独特的应用优势。从实际用途来看，该动力装置通过气缸沿曲轴中心径向均匀辐射排布的结构，能够在较小的整体迎风面轮廓下实现更大的总排量输出，相比同排量直列或V型动力结构，其曲轴长度更短，整机刚性表现更优，运转过程中曲轴的挠曲变形量更小，能够适配早期轻型飞行器对动力单元紧凑性、可靠性的核心需求。从功能特性层面分析，九缸径向排布的结构让每个气缸都能直接接触迎面气流，在飞行器飞行过程中可借助高速来流实现高效的风冷散热，无需额外设置复杂的液冷管路、

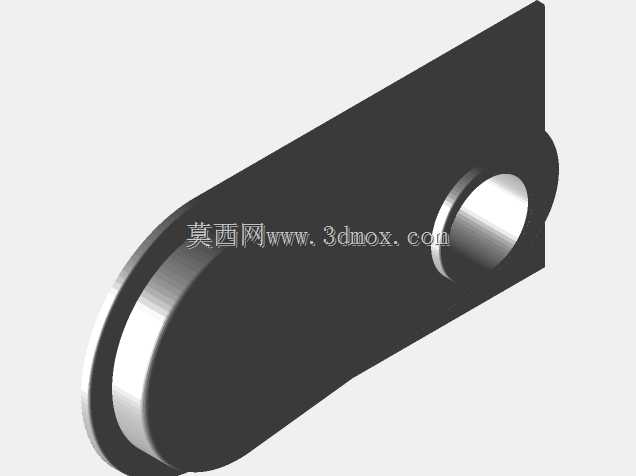

　　散热水箱与冷却液循环系统，大幅降低了动力系统的结构复杂度与故障点，这一特性对于早期航空动力的运维保障、极端工况下的可靠性提升有着关键意义；同时均匀排布的九组活塞往复运动产生的惯性力能够沿圆周方向相互抵消，曲轴运转的平顺性表现优于少缸径向结构，振动幅值控制在更低区间，能够减少动力传递过程中对机身结构的振动冲击，提升飞行器飞行过程中的结构稳定性。在设计思路的落地层面，该结构围绕径向动力的核心优势展开布局，中心曲轴作为动力输出的核心构件，九组连杆采用铰接式结构汇聚于曲轴曲柄销处，区别于直列发动机的并列连杆布局，这种铰接式连杆组能够在极小的径向空间内完成多缸动力的汇聚传递，同时保证各气缸的工作相位均匀错开，点火间隔角保持一致，

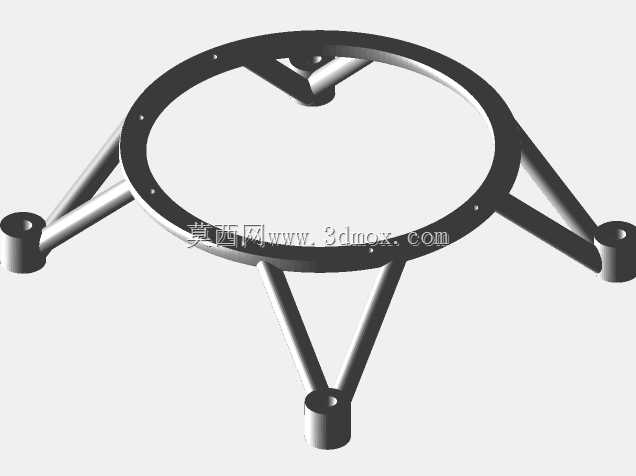

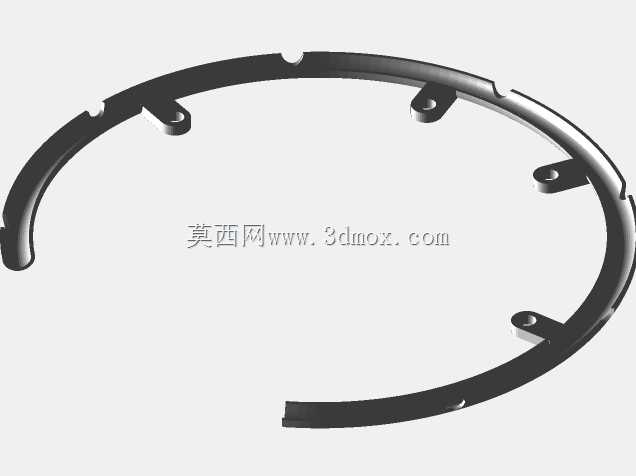

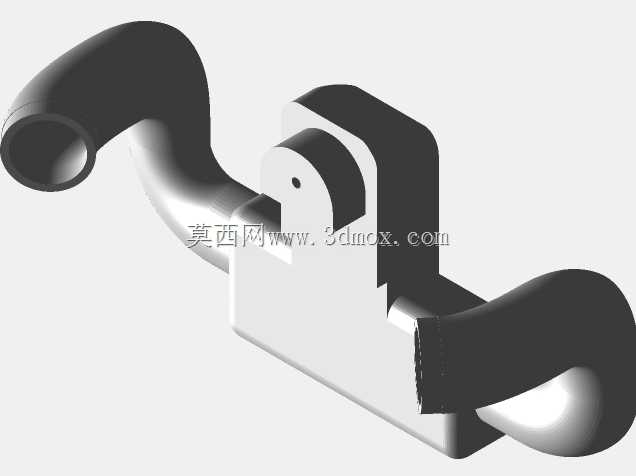

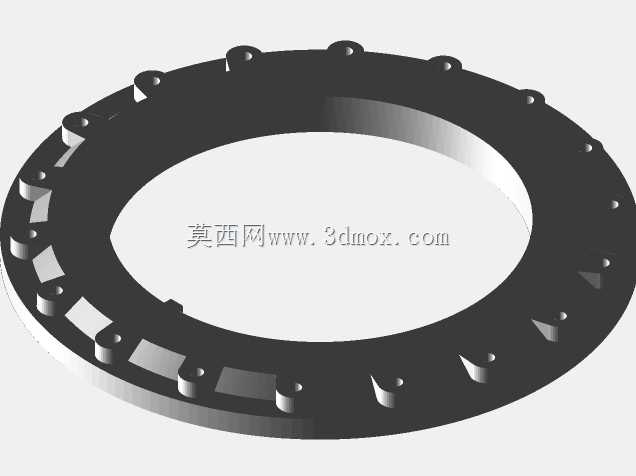

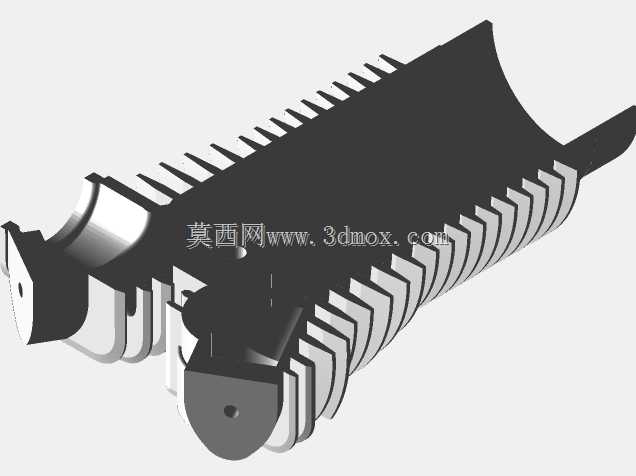

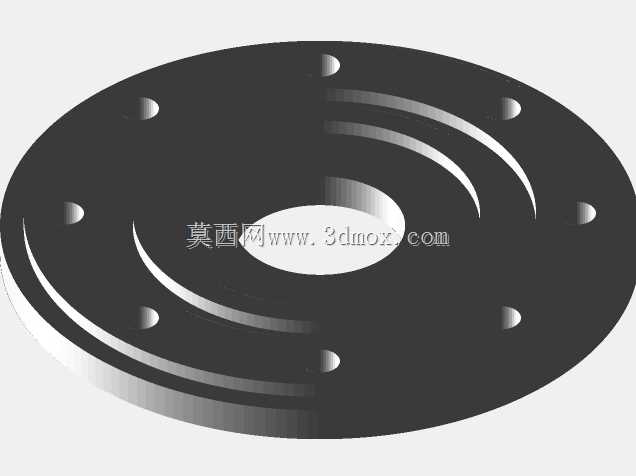

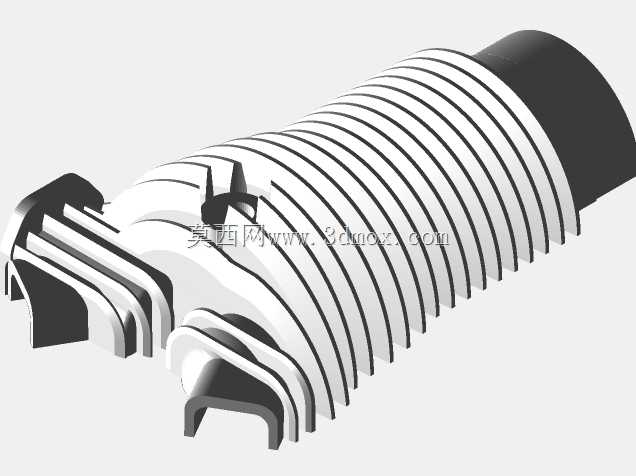

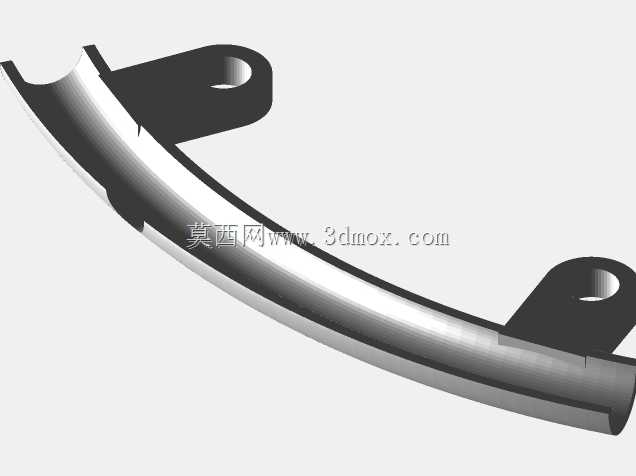

　　让动力输出的连续性更强；气缸本体采用带散热鳍片的结构设计，鳍片沿气缸轴向均匀排布，最大化拓展散热面积，配合飞行过程中的迎面气流，能够将气缸工作温度控制在合理区间，避免热负荷过高导致的部件失效；前部设置的环形集流结构与管路布局，用于实现燃油与进气的均匀分配，保证每个气缸的混合气浓度一致性，避免各缸工作不均导致的动力波动与异常磨损。从外形尺寸与安装边界来看，该动力装置整体呈正圆形辐射轮廓，整体轴向长度远小于同排量的直列或V型活塞动力，安装时可直接固定于飞行器机头的防火墙上，输出轴直接对接螺旋桨安装座，无需额外设置过长的传动转接结构，安装接口围绕中心圆周均匀布置，能够匹配早期轻型通航飞机的机头安装框架尺寸；

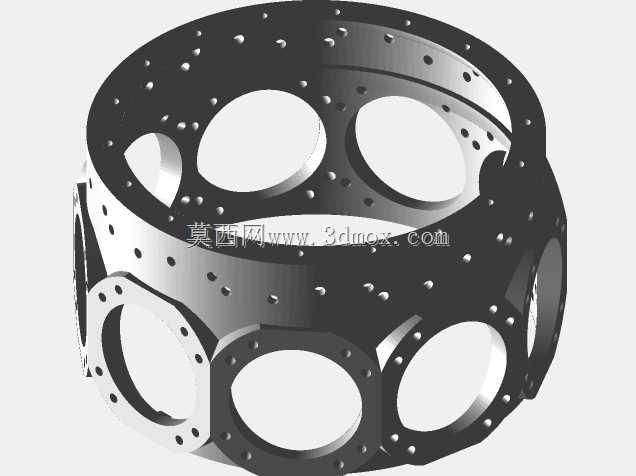

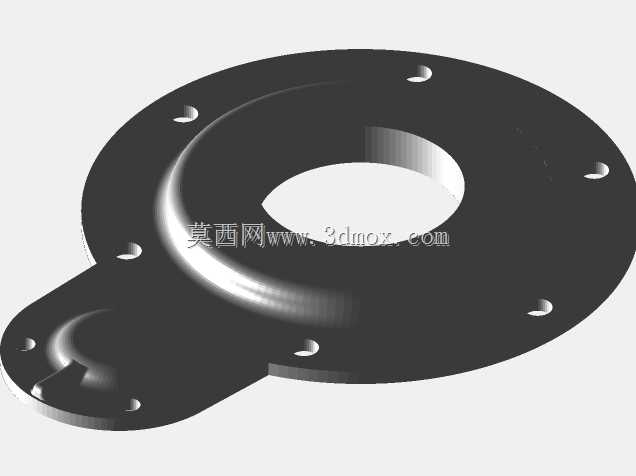

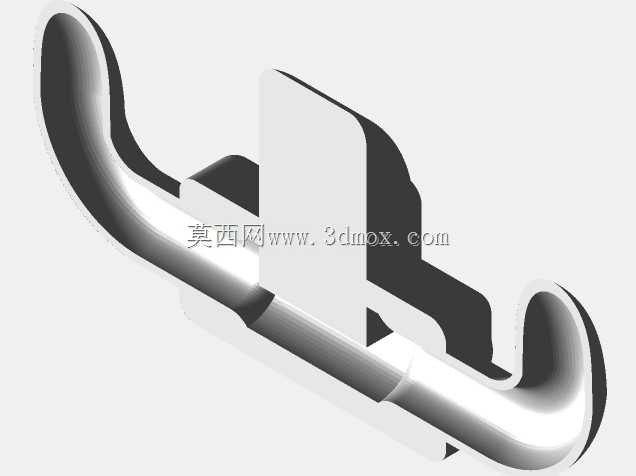

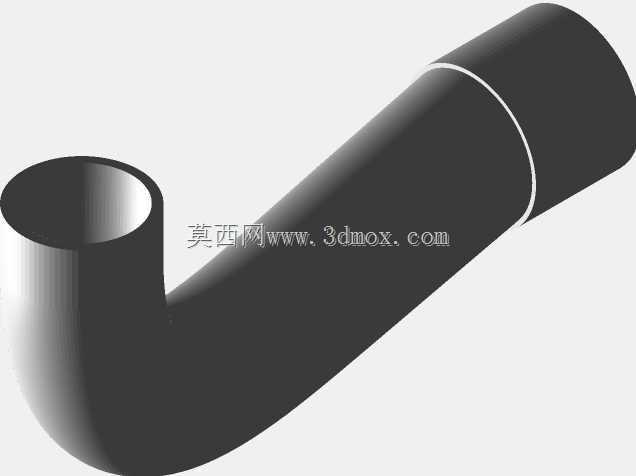

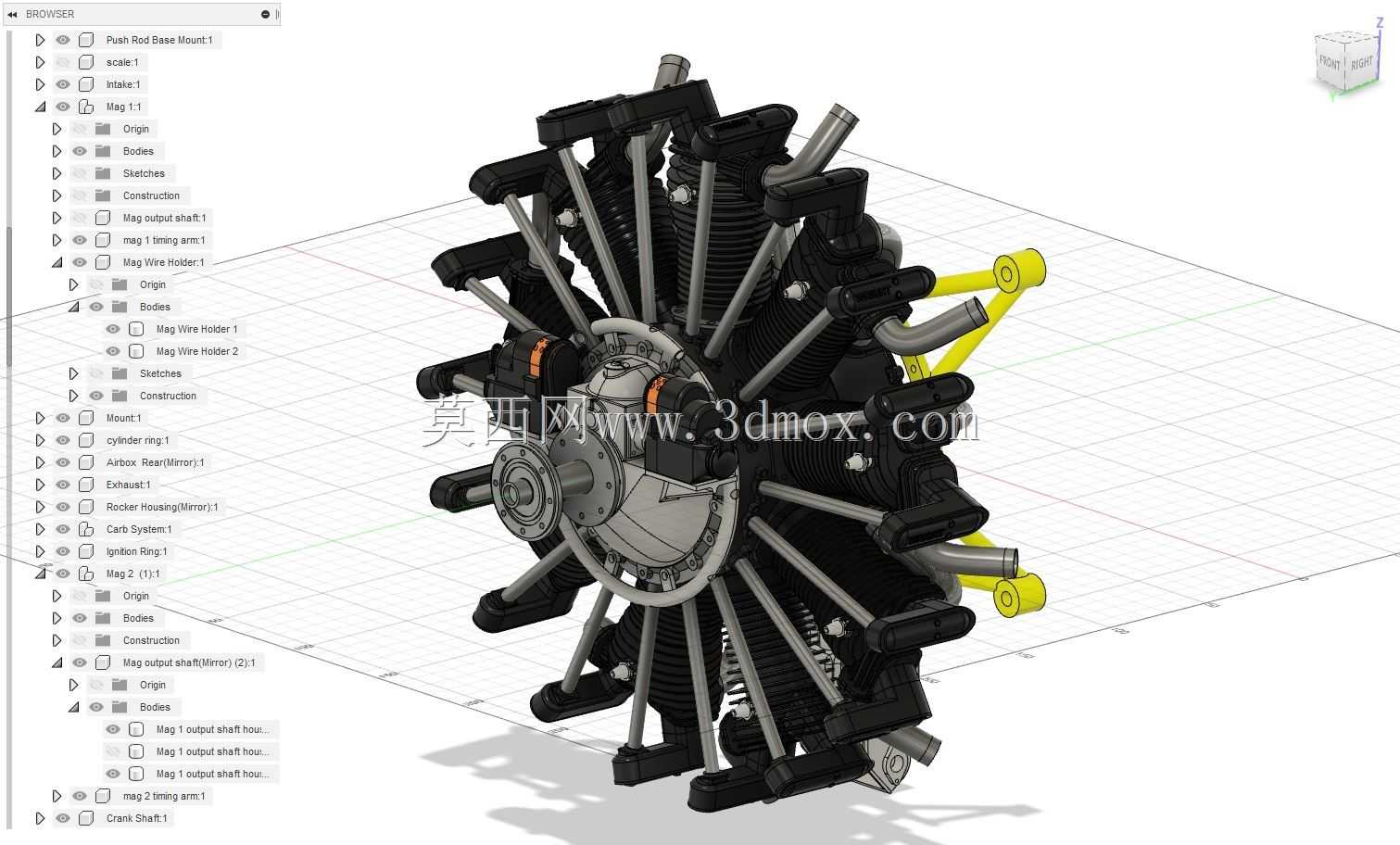

　　其径向延伸的气缸轮廓虽然带来了一定的迎风面积，但对于低速通航飞行器而言，这部分迎风阻力在可接受范围内，且风冷散热带来的可靠性增益完全覆盖了阻力增量的影响；安装过程中需预留气缸周边的气流流通空间，避免额外加装的整流结构遮挡气缸散热鳍片，保证散热气流能够顺畅流经每个气缸的外表面，同时在排气接口位置预留对应管路的安装空间，将各缸排气引导至机身侧方排出，避免高温排气对机身结构或相邻部件造成热影响。在结构细节设计上，该动力装置的气门机构、点火组件均沿气缸径向外侧布置，运维过程中无需拆解整机即可完成火花塞更换、气门间隙调整等常规维保操作，相比埋入式布局的液冷发动机，其维保可达性更优，能够降低外场运维的操作难度；曲轴箱采用分体式高强度结构，承担所有气缸的安装定位与曲轴支撑功能，各安装面的形位公差控制严格，保证九个气缸的中心轴线均准确交汇于曲轴中心，避免连杆工作过程中出现偏磨异常。对于三维建模从业者而言，该模型完整还原了径向九缸发动机的空间装配关系，从中心曲轴、连杆组到气缸、散热鳍片、外围管路与安装支架的结构关系都清晰呈现，能够帮助结构设计人员理解星型活塞动力的布局逻辑，为轻型航空动力改装、科普教具开发、复古飞行器复刻的相关设计工作提供准确的结构参考，也可作为航空动力结构教学的具象化演示载体，帮助从业者直观理解径向发动机的工作原理与空间布局特点。
