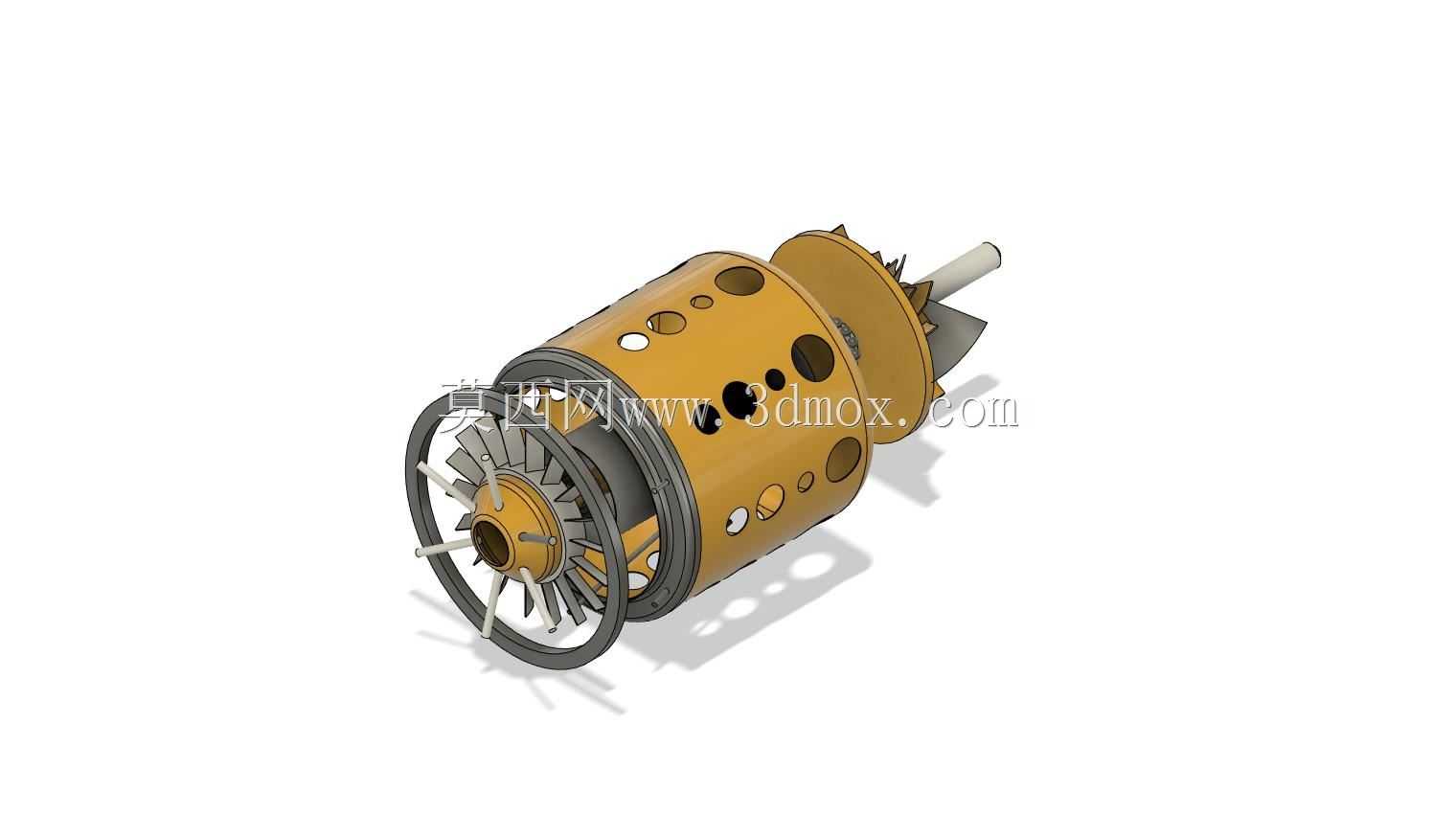

Hybl Turbines H16涡喷发动机剖面结构

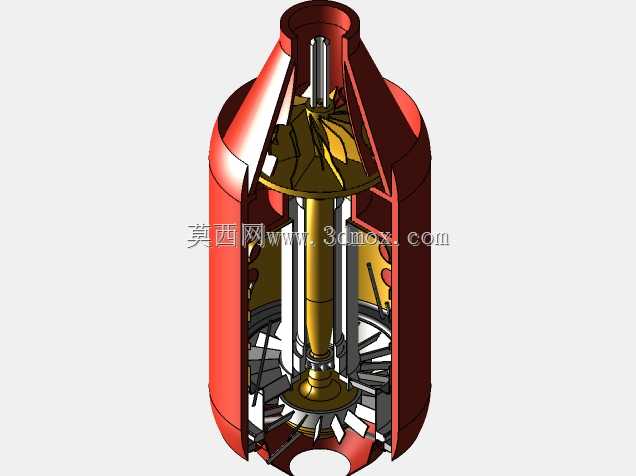

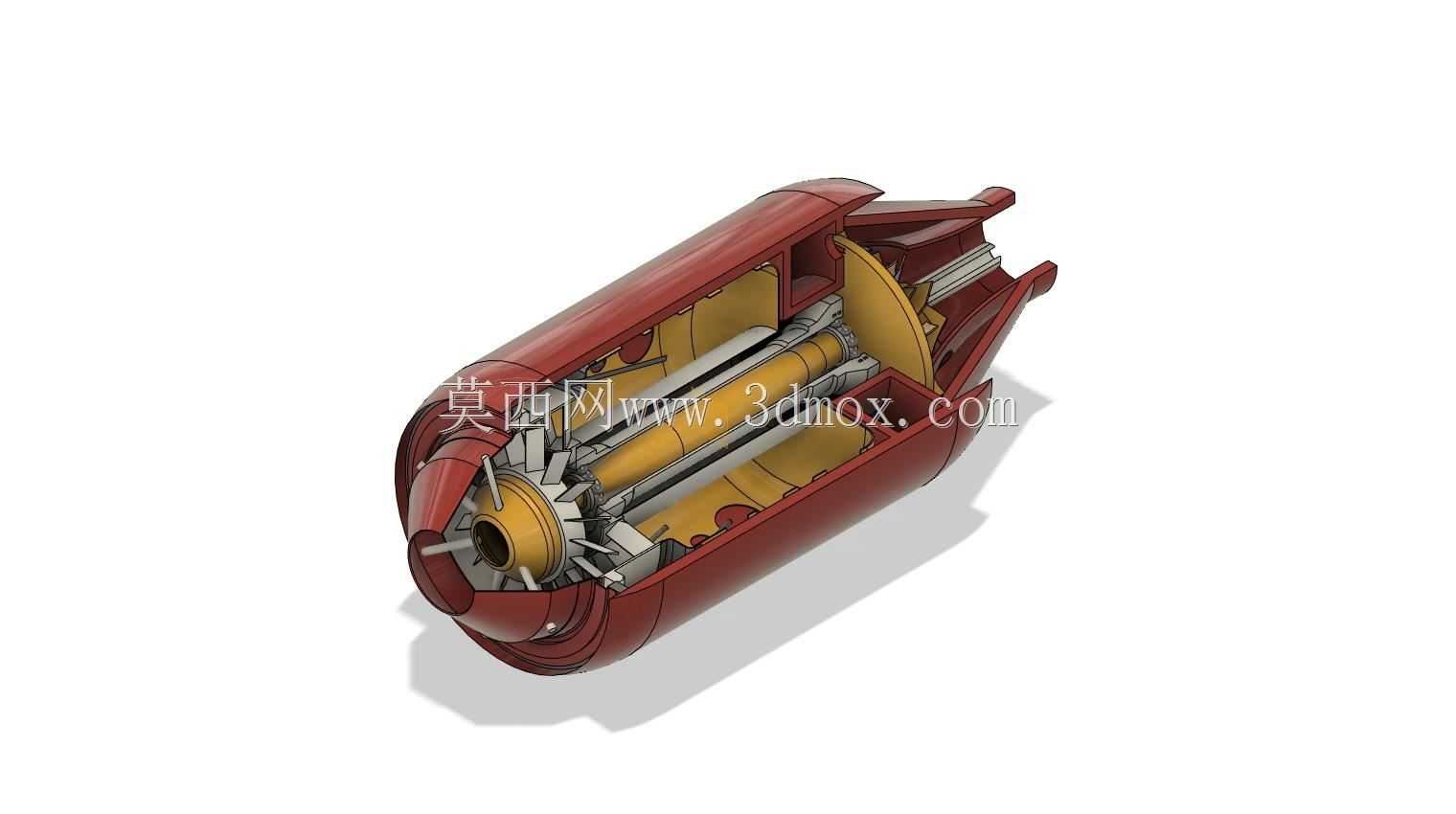

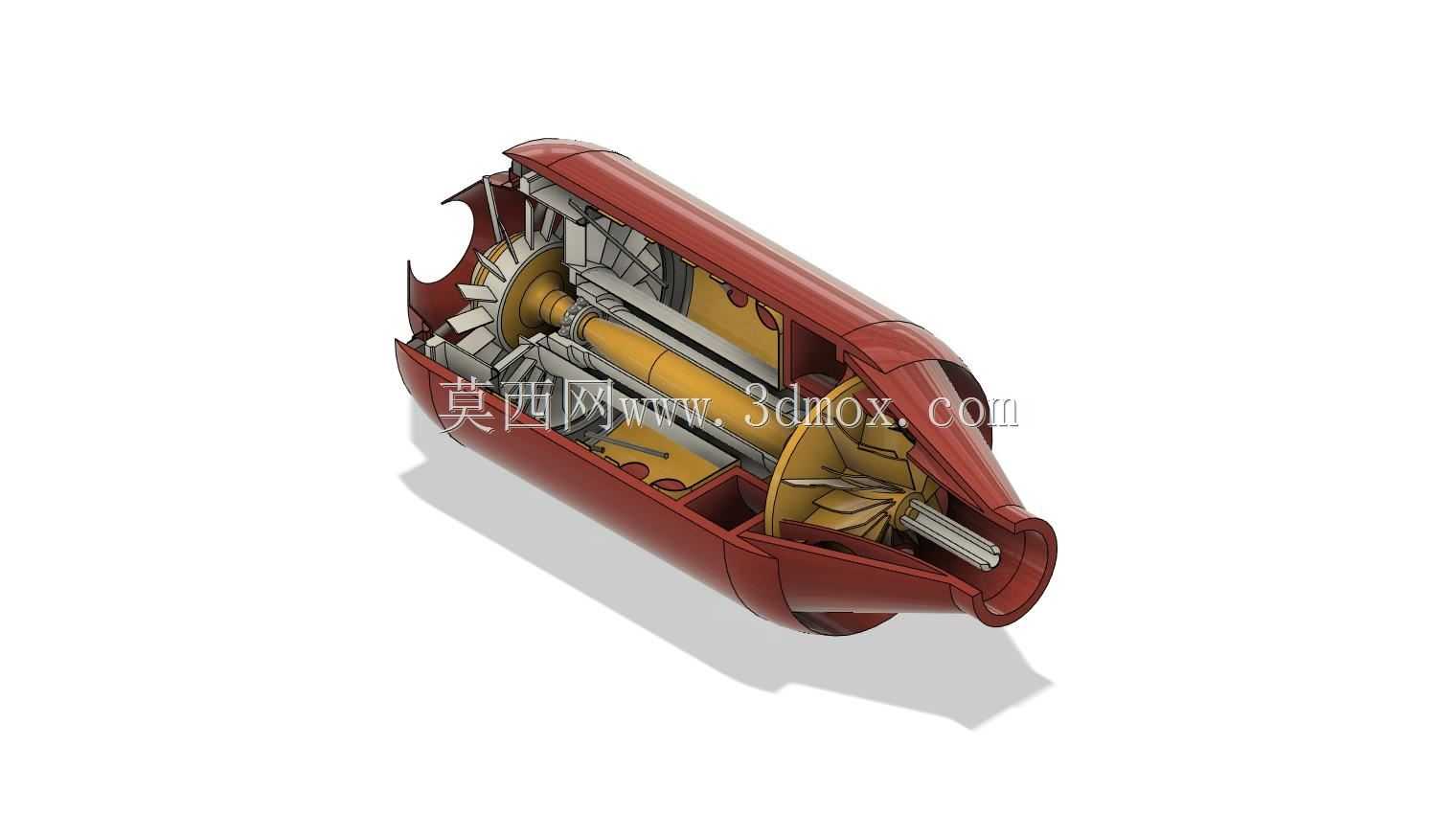

　　这款剖视展示的小型涡喷动力装置，核心应用场景覆盖轻型实验飞行器、航模动力测试平台、小型无人机动力适配以及航空教学演示场景，区别于大推力民用航空涡扇发动机，该款小尺寸涡喷结构更紧凑，零部件集成度更高，能够在有限的径向尺寸内完成进气压缩、燃油燃烧、涡轮做功、尾喷排气的完整热力循环。从结构设计逻辑来看，该模型采用半剖展示形式，将压气机段、燃烧室段、涡轮段、尾喷管段的内部配合关系完整呈现，压气机端采用轴流+离心组合的压缩级设计，能够在小流量工况下实现更高的压比，适配小尺寸发动机的进气需求，避免纯轴流压气机在小尺寸下效率骤降的问题。燃烧室采用环形回流结构设计，在缩短整机轴向长度的同时，能够保证燃油与压缩空气的充分混合，延长燃气停留时间，

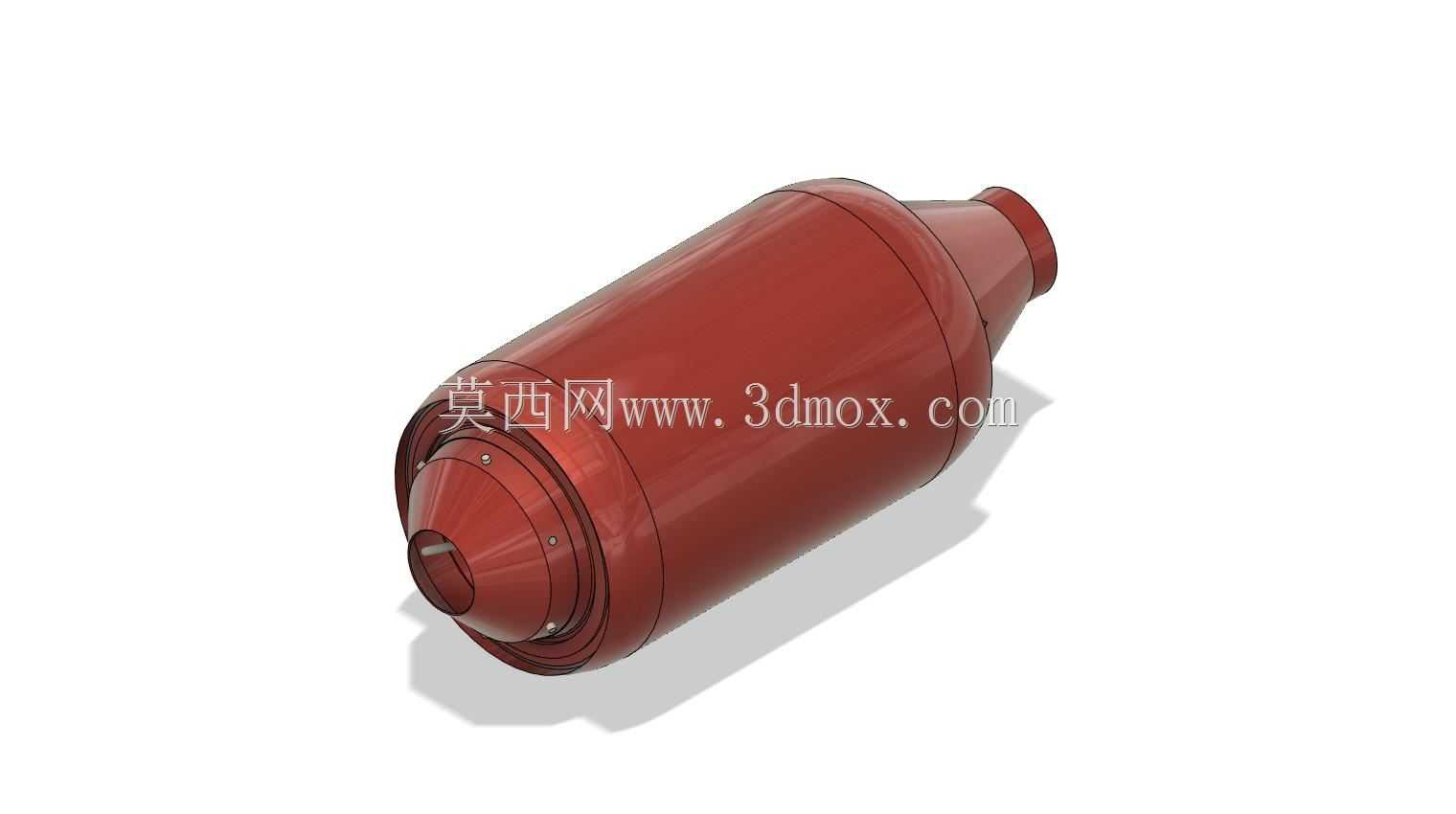

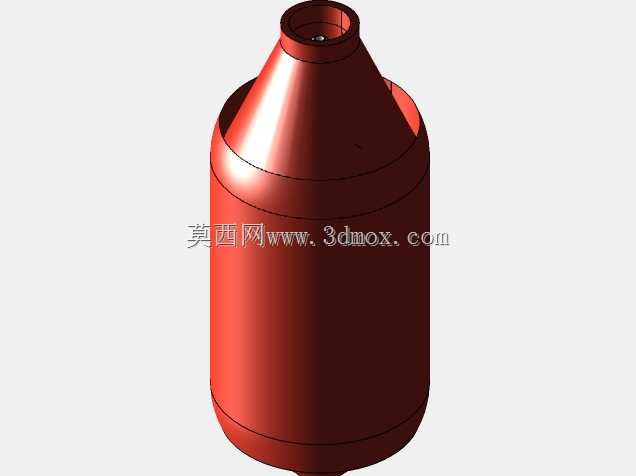

　　提升燃烧效率，同时环形燃烧室的壁面冷却气路设计，能够在连续高工况运行时控制壁面温度在材料耐受范围内，避免局部过热导致的结构失效。涡轮段采用单级轴流涡轮设计，涡轮叶片与主轴采用过盈配合加锁紧销的连接形式，能够承受高转速下的离心载荷，同时涡轮导向器的叶片角度经过气动优化，能够将燃烧室流出的高温燃气以最优角度冲击涡轮叶片，将燃气的热能与压力能最大化转化为主轴的旋转机械能，一部分用于驱动前端压气机持续工作，剩余能量通过尾喷管高速排出产生推力。从安装边界来看，整机径向最大尺寸集中在燃烧室段，进气端直径略小于燃烧室段，能够匹配标准的小尺寸发动机进气道接口，尾喷管采用收敛型结构，出口直径小于涡轮段直径，能够提升排气流速，

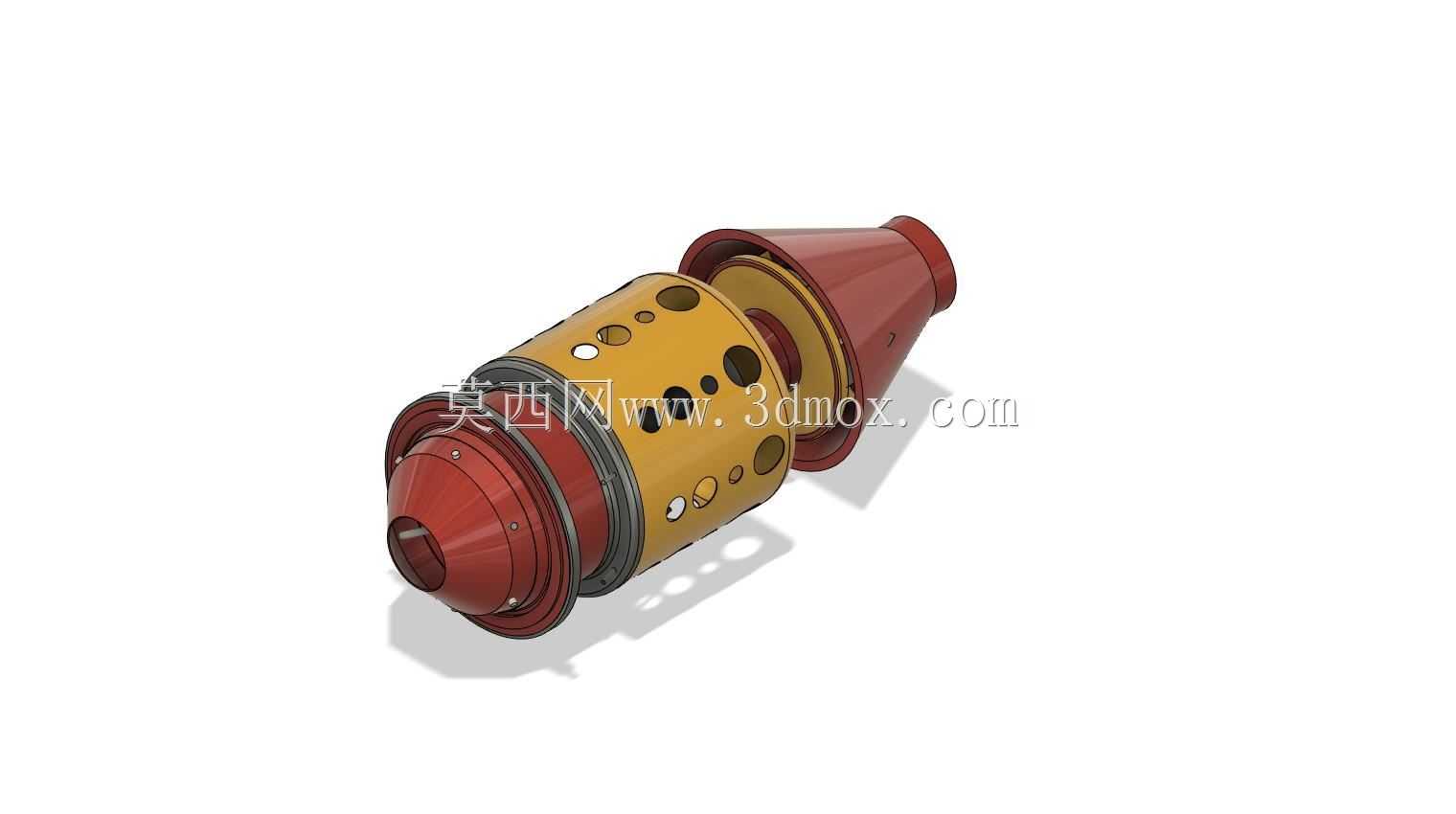

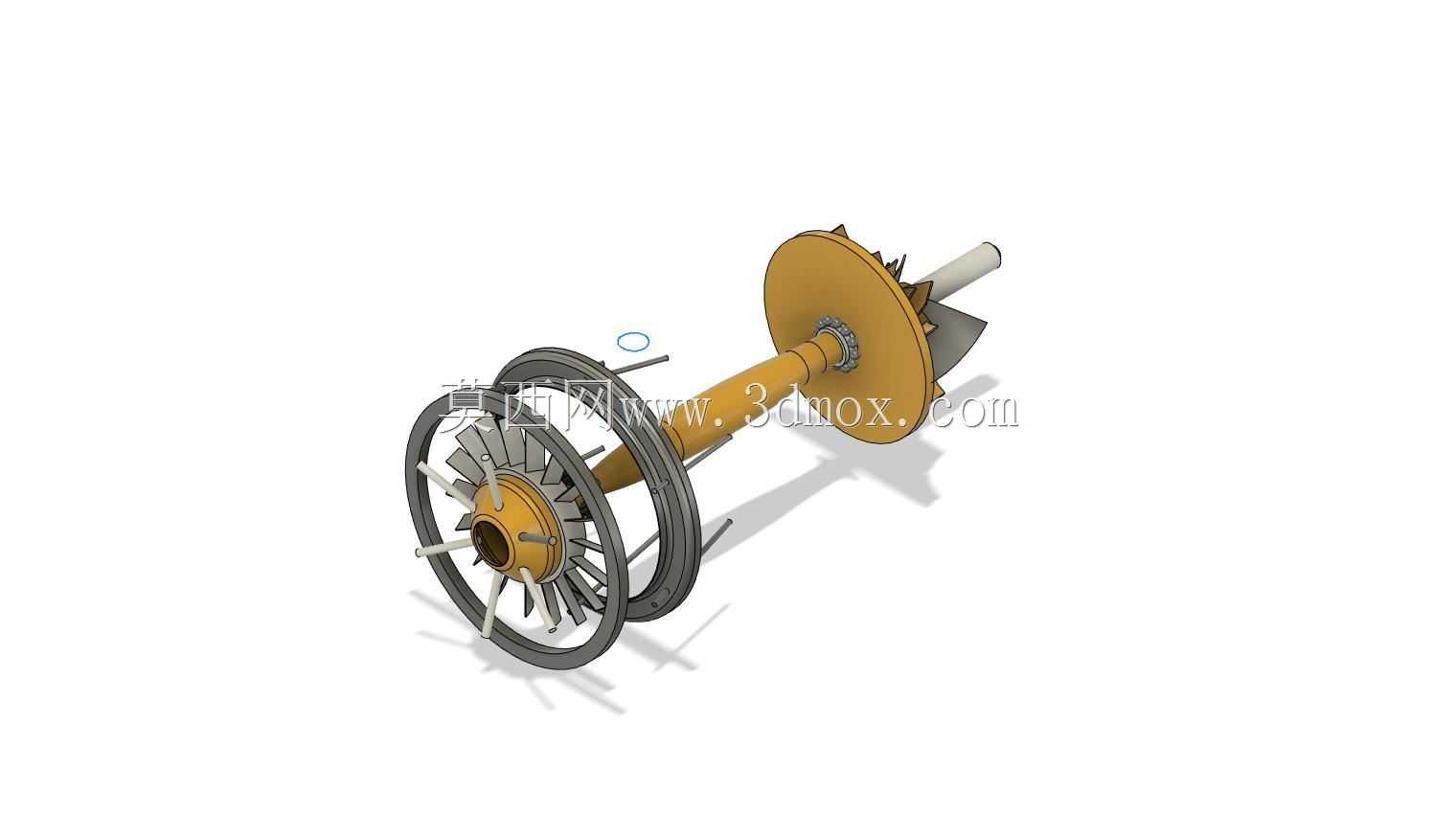

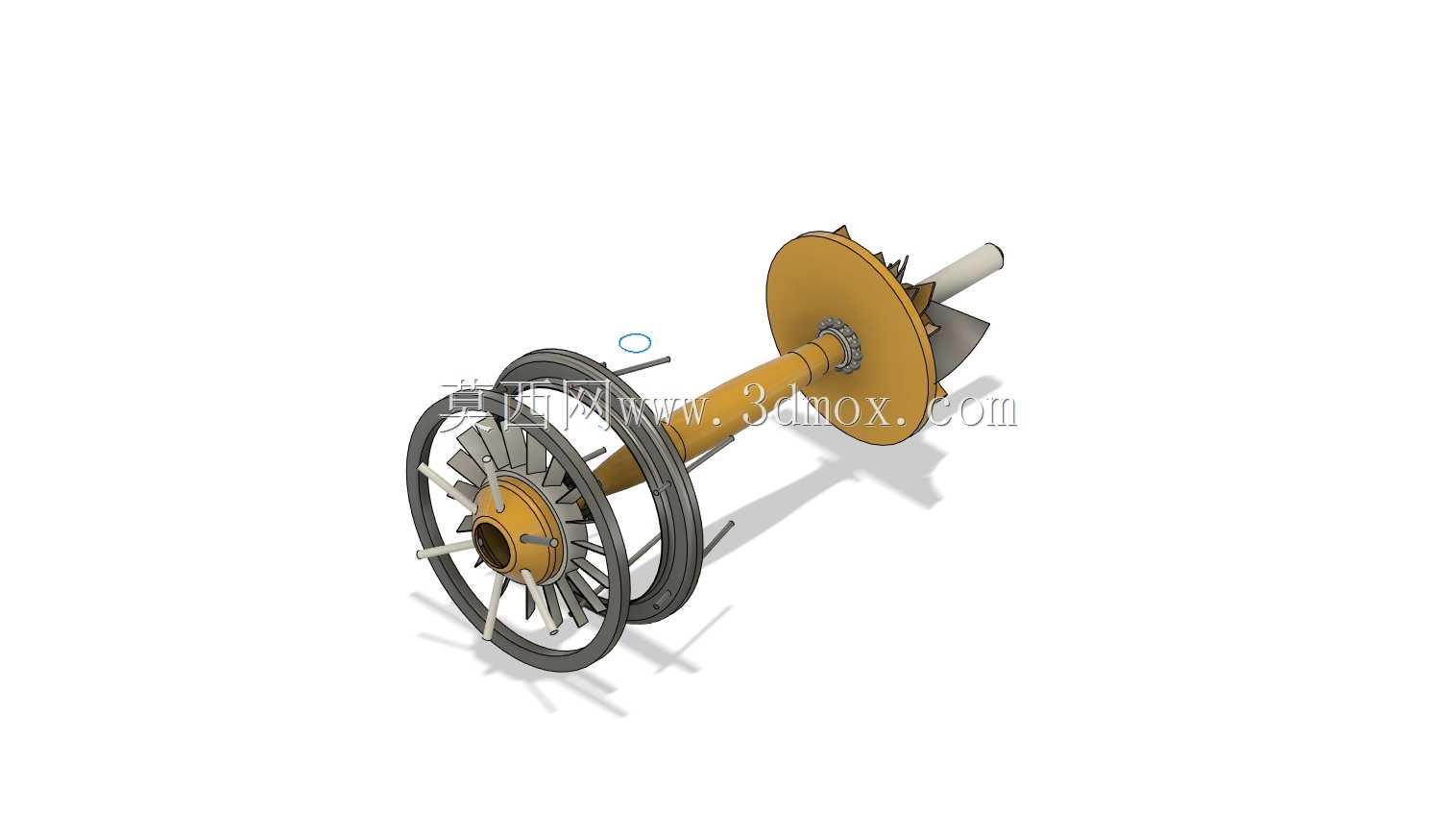

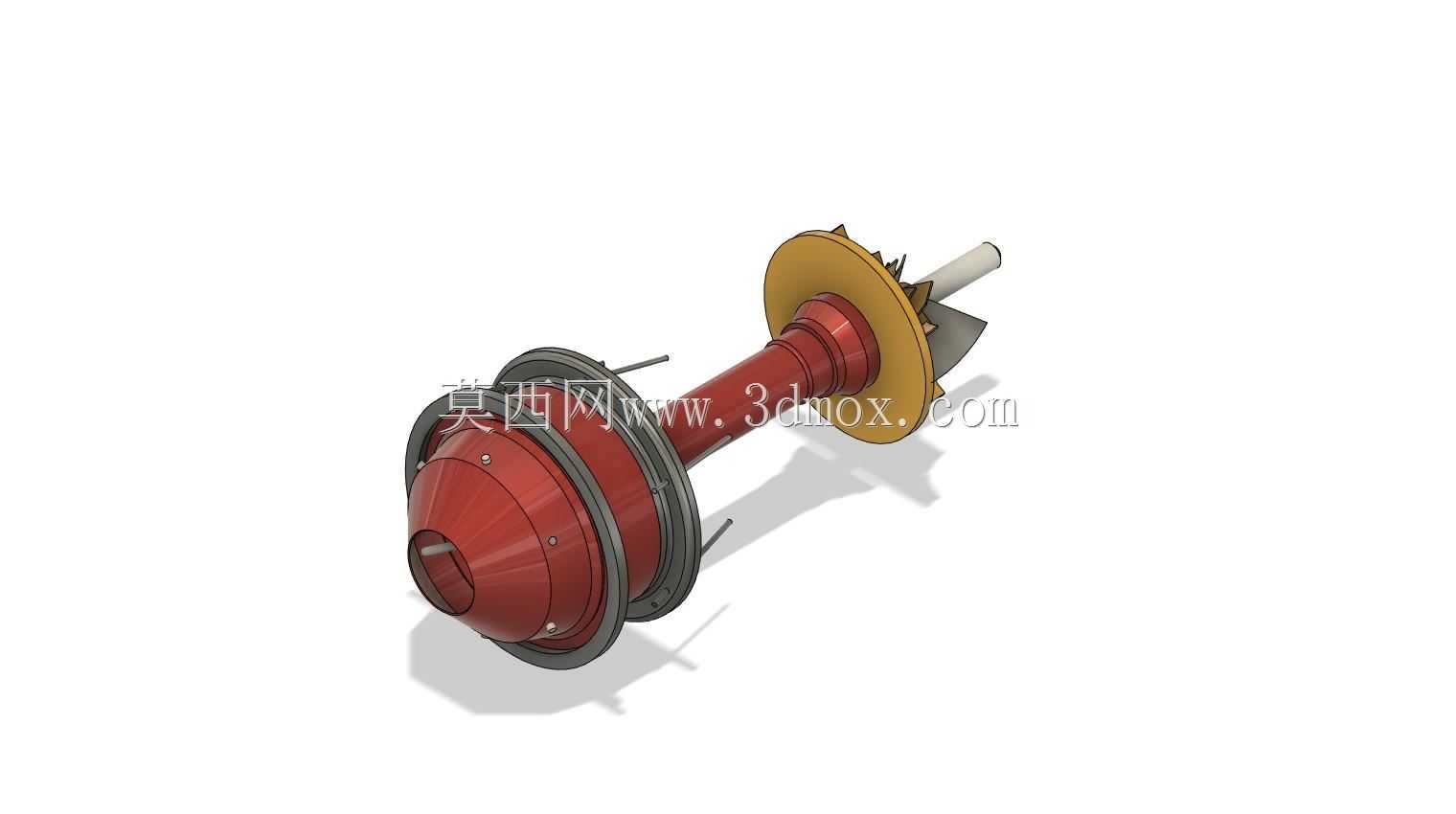

　　在亚音速工况下获得最优推力输出，整机的安装支点分布在压气机机匣后端与涡轮机匣前端，两个安装面的同轴度公差控制在0.02mm以内，能够避免高转速运行时的振动超限问题。机匣部分采用分段式拼接结构，压气机机匣、燃烧室机匣、涡轮机匣之间采用法兰边加定位销的连接形式，既保证了装配时的同轴度，也便于后期维护时的拆解检查，机匣内壁对应压气机叶片叶尖位置设计有耐磨涂层，能够在叶片轻微蹭磨时避免机匣或叶片的过度损伤，提升运行可靠性。主轴采用空心结构设计，在保证扭转强度与抗弯刚度的前提下降低了转子重量，提升了转子的临界转速，使得工作转速区间能够避开临界转速点，避免共振风险，主轴的支撑采用两点式角接触轴承布局，前端轴承位于压气机轮盘后侧，

　　后端轴承位于涡轮导向器前侧，两个轴承的润滑采用油气润滑结构，能够在高转速下持续提供润滑与冷却，避免轴承过热抱死。在实际选型适配时，该结构尺寸的涡喷发动机能够适配最大起飞重量15-25kg级的小型飞行器，推力输出区间覆盖8-12kgf，能够满足固定翼航模、小型靶机、实验类无人机的动力需求，同时剖视结构的设计也能够用于航空类专业的教学演示，帮助学习者直观理解涡喷发动机的内部结构组成与工作原理，相比二维图纸的抽象表达，三维剖面结构能够清晰展示每个零部件的装配关系与运动逻辑，对于结构设计从业者来说，该模型的分段机匣设计、转子支撑布局、燃烧室流道设计都具备较高的参考价值，尤其是小尺寸涡喷的空间布局优化思路，能够为同类小型动力装置的结构设计提供参考，在进行同类产品设计时，需要重点关注转子动平衡精度、热态下的零部件膨胀间隙、燃油喷嘴的雾化角度匹配等细节，这些参数直接影响发动机的运行稳定性与使用寿命，该模型中各零部件的配合间隙设计也符合小涡喷的常规设计规范，比如压气机叶尖与机匣的间隙控制在0.1-0.15mm，涡轮叶尖与机匣的间隙考虑热膨胀因素控制在0.2-0.3mm，既避免了热态下的叶片蹭机匣，也不会因为间隙过大导致压气效率与涡轮效率的损失。
