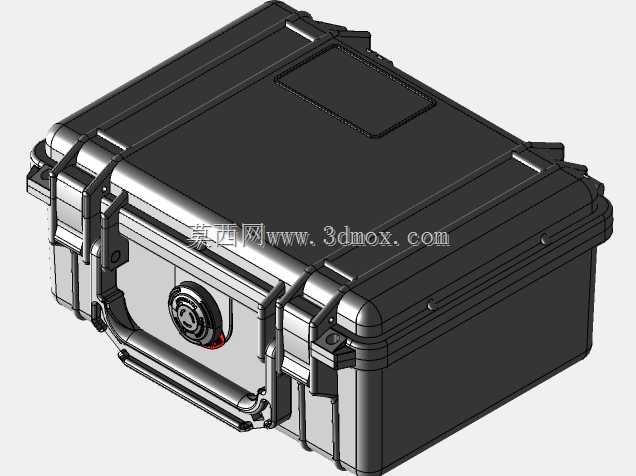

高强度防护便携设备安全收纳箱结构

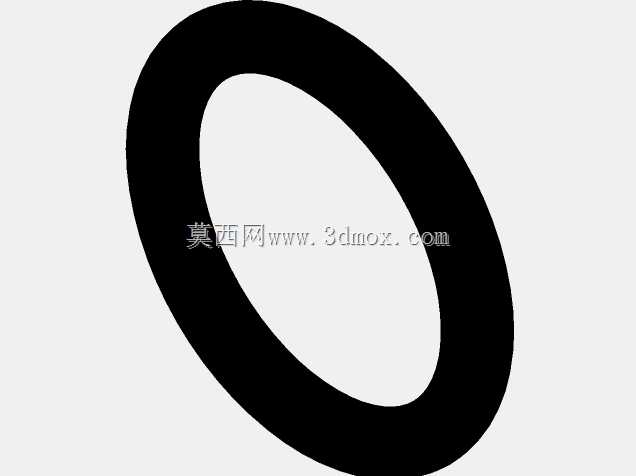

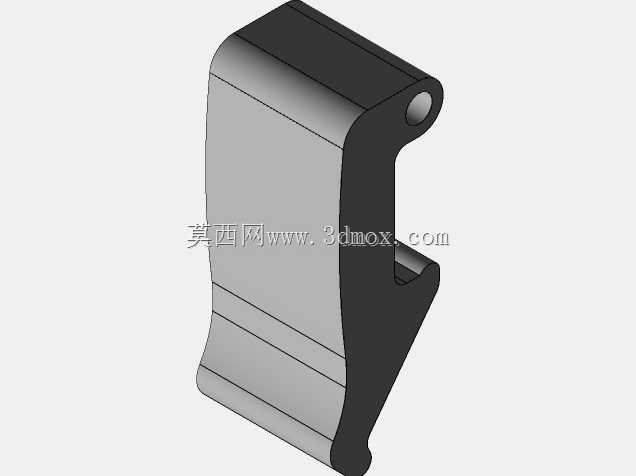

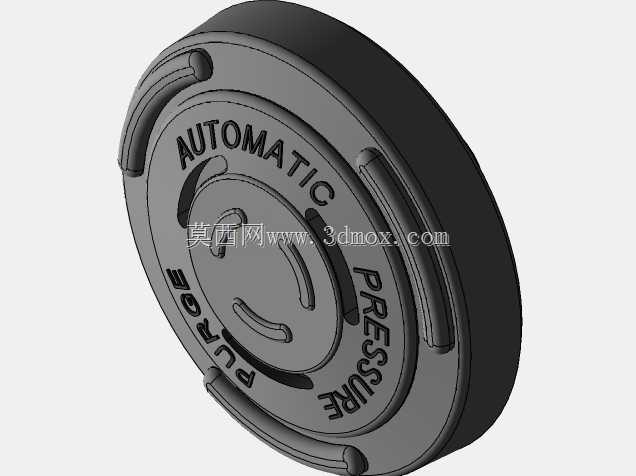

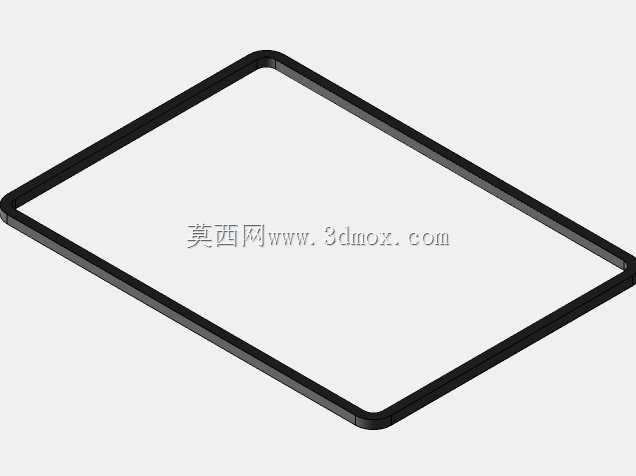

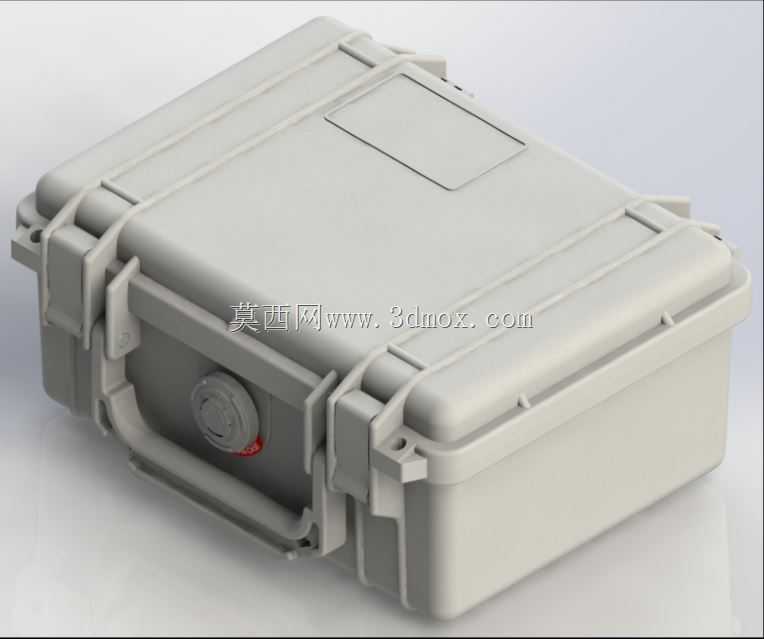

　　这类硬质防护收纳箱，核心应用场景覆盖户外勘测作业、精密仪器携行、工业现场工具转运、应急救援装备存储等多个对设备防护有高要求的领域，日常作业中，操作人员需要将精密检测模块、小型电动工具、易损电子元器件等物件放置在箱内，在转运、临时存放过程中抵御外界冲击、泼溅、粉尘侵入等风险，避免内部物件因外力磕碰、受潮进灰出现损坏或精度失准。从功能特性来看，箱体采用硬质工程塑料一体注塑成型的主体结构，箱盖与箱体的结合面设置有连续的密封胶条，闭合后可实现可靠的防水防尘效果，侧面的锁扣采用多组均匀排布的卡扣式结构，扣合后可提供均匀的压紧力，保证密封胶条全程贴合无间隙，不会因为局部压力不足出现密封失效的问题。箱体正面设置有自动气压平衡阀，

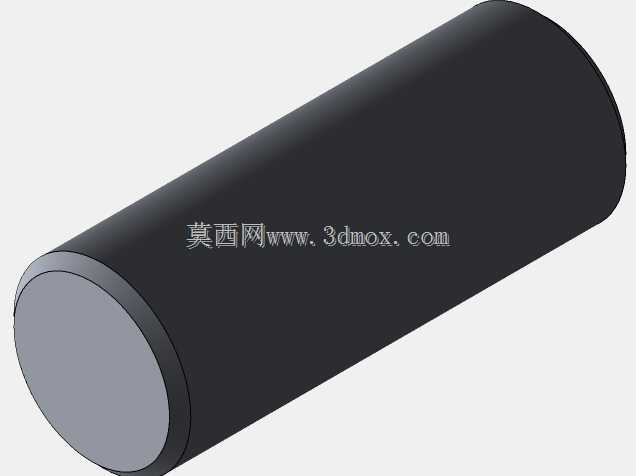

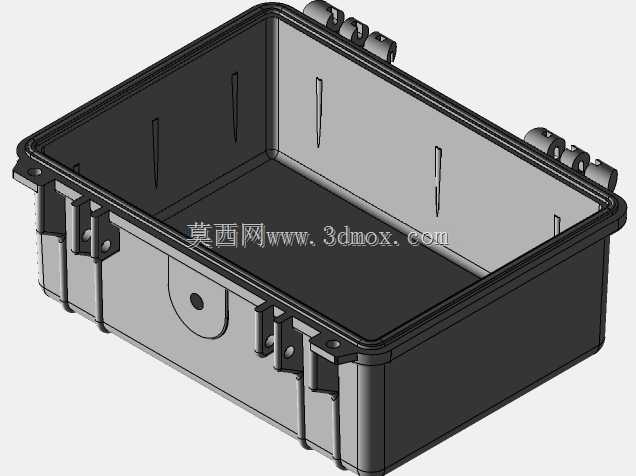

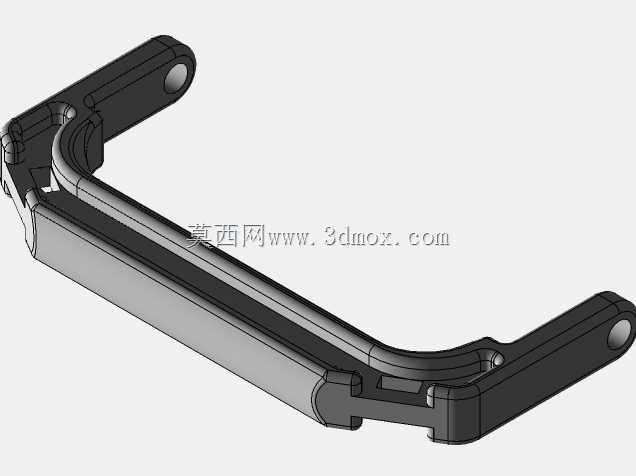

　　当箱体处于海拔变化、温差较大的环境时，阀件可自动平衡箱体内外的气压差，避免因为内外压差导致箱盖无法正常开启，或是密封胶条长期受压差作用出现过早老化失效。箱体侧面集成的提手采用人体工学弧度设计，握持位置做了加厚处理，满载状态下提手可均匀分散负重，减少长时间携行时的手部压痕，提手与箱体的连接部位做了内嵌式的转轴结构，转轴处设置有金属衬套，反复开合提手不会出现塑料轴孔磨损松旷的问题。箱体边角位置做了加厚的加强筋结构，意外跌落时，边角的加厚区域可首先吸收冲击能量，将冲击力分散到整个箱体框架上，避免局部应力集中导致箱体开裂，同时边角的凸起结构也可在堆叠放置时起到定位作用，多个同规格箱体堆叠时不会出现滑移错位。从设计思路上，

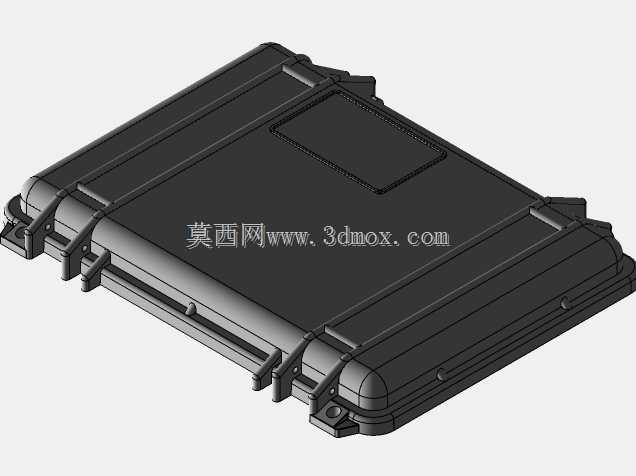

　　建模过程中首先确定了箱体的内部有效收纳容积，围绕内部容纳空间反向推导外部轮廓尺寸，在保证内部空间足够放置常规尺寸便携设备的前提下，尽可能压缩外部冗余尺寸，减少携行时的占用空间。箱盖内侧预留了泡棉安装槽位，用户可根据实际存放物件的外形，对配套的缓冲泡棉做定制化裁切，让不同外形的物件都能被泡棉完全包裹固定，转运过程中不会在箱内窜动碰撞。锁扣的位置排布经过反复校核，保证每两个锁扣之间的间距不超过密封胶条的有效密封跨度，避免相邻锁扣之间的箱盖边缘出现翘曲缝隙，同时锁扣本身做了防误开结构，扣合后需要先触发解锁卡扣才能掀开锁扣，避免携行过程中锁扣受外力剐蹭意外脱开。箱体上还设置了多个内嵌式的安装挂点，可配合肩带使用，满足不同携行场景的需求，

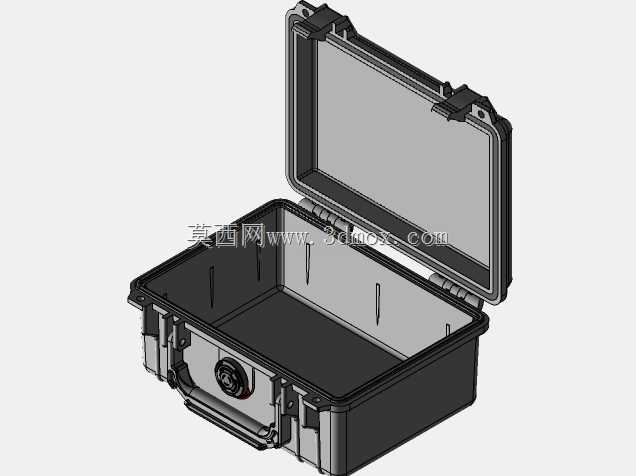

　　挂点位置做了局部加厚，连接肩带后负重可直接传递到箱体的加强筋框架上，不会因为负重过大导致挂点处塑料断裂。外形尺寸方面，箱体整体采用规整的长方体切角轮廓，外部无突出的尖锐结构，放置在车辆后备箱、工具柜内时可充分利用存储空间，不会因为异形轮廓浪费储物空间，安装边界上，箱体底部设置有四个防滑脚垫，放置在光滑平面上时不会出现滑移，脚垫的高度统一，放置时可保证箱体处于水平状态，不会因为地面轻微不平出现晃动。箱盖的开合角度做了限位设计，开启到最大角度后箱盖可保持稳定的开启状态，不会因为自重突然回落夹伤操作人员的手部，铰链部位采用长跨度的连体铰链，整个箱盖的开合受力均匀，长期反复开合也不会出现铰链错位、箱盖偏移的问题。这类防护箱的结构设计，核心是在轻量化的前提下实现最高等级的防护能力，所有的结构细节都围绕实际使用场景中的痛点做优化，比如密封结构的压紧力分配、气压平衡的实现、冲击能量的分散路径、携行时的受力优化，每一处结构都有明确的工程作用，没有冗余的装饰性设计，完全服务于防护、收纳、携行的核心功能。建模过程中对所有的配合间隙都做了精准的公差预留，比如锁扣与扣座的配合间隙、铰链轴与轴孔的配合间隙、密封胶条的压缩量预留，都按照实际注塑生产的公差要求做了设定，模型可直接用于结构验证、开模参考，也可用于设备配套方案的可视化展示，帮助设计人员快速完成配套收纳方案的选型匹配。
