无人机双路输出配电板结构设计

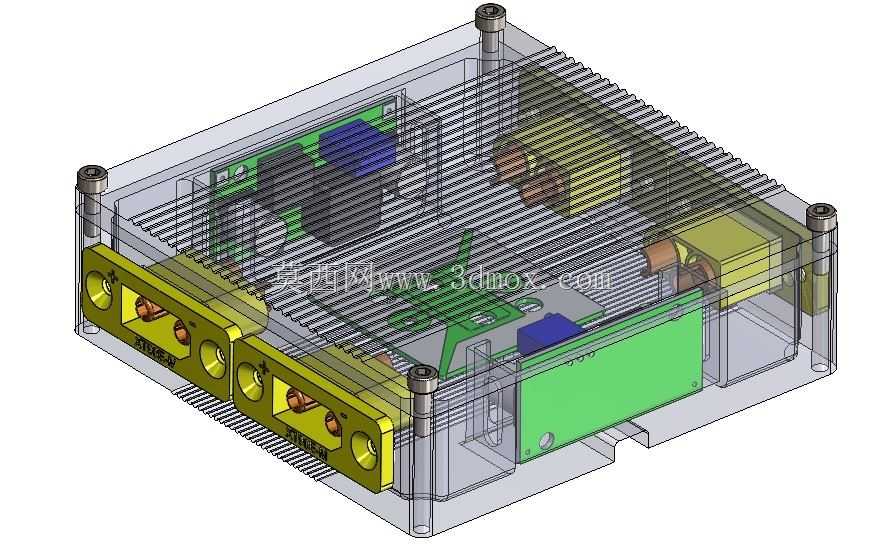

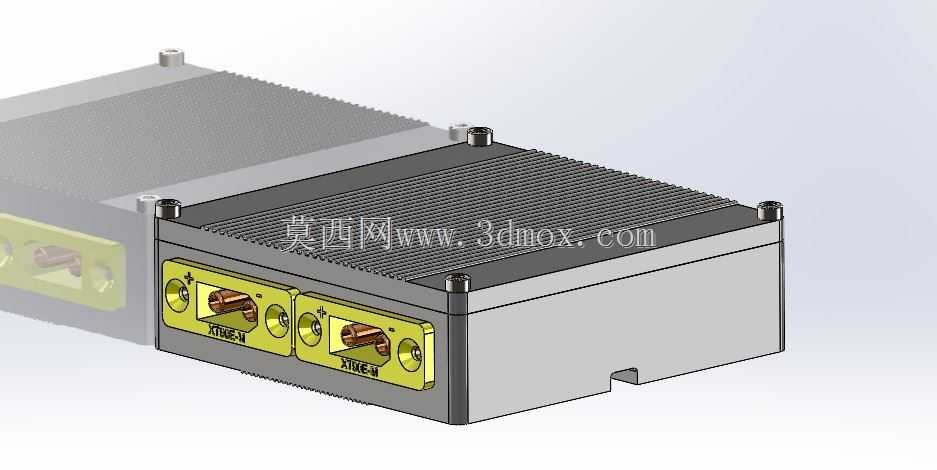

　　这款配电板主要面向多旋翼、固定翼小型无人机的机载供电分配场景，承担飞控系统、动力电调、机载传感模块、图传设备的多路电源分流与稳压衔接作用，是无人机供电链路里的核心转接部件。从结构设计来看，整体采用封闭金属壳体方案，上盖集成密集平行散热鳍片，能够将板载功率元件工作产生的热量快速导出到外部气流中，适配无人机飞行过程中的风冷散热条件，避免长时间大电流供电时出现元件过热降效的问题。壳体两侧预留的安装凸台带有内螺纹孔，可直接通过螺丝固定在无人机机身的碳纤安装板上，安装孔位的间距经过适配校准，能够兼容多数中小型无人机的机身安装孔距标准，不需要额外制作转接支架，降低装机的结构改造成本。正面设置的两路大电流接线端子采用带标识的黄色绝缘基座，

　　端子内部预留焊片与接线锁紧结构，既可以直接焊接大线径动力电源线，也能通过螺丝锁紧压接导线，适配不同装机场景的接线需求，端子旁的极性标识清晰，可避免装机时出现正负极接反的失误。壳体的侧边预留了出线缺口，能够让内部电路板的低压信号线从缺口处引出连接飞控等低压设备，缺口边缘做了圆角钝化处理，避免飞行过程中振动磨损导线绝缘层造成短路故障。设计过程中充分考虑了无人机的轻量化需求，壳体采用薄壁铝合金加工方案，在保证结构强度与散热效率的前提下尽可能压缩整体重量，不会给无人机带来过多的负载负担。壳体的拼接缝隙处做了错位止口设计，能够阻挡户外飞行时遇到的雨滴、扬尘进入壳体内部，提升部件在复杂气象环境下的工作可靠性。接线端子的载流能力经过匹配设计，

　　单路可承载持续30A的电流输出，能够满足多数中小型无人机动力系统与外设的供电需求，板载的安装定位柱可直接固定PCB电路板，避免飞行振动导致电路板移位、焊点脱开的问题，整体结构紧凑，占用机身空间小，可适配多种不同布局的无人机装机方案。
