滑动销锁定式快速释放夹紧机构

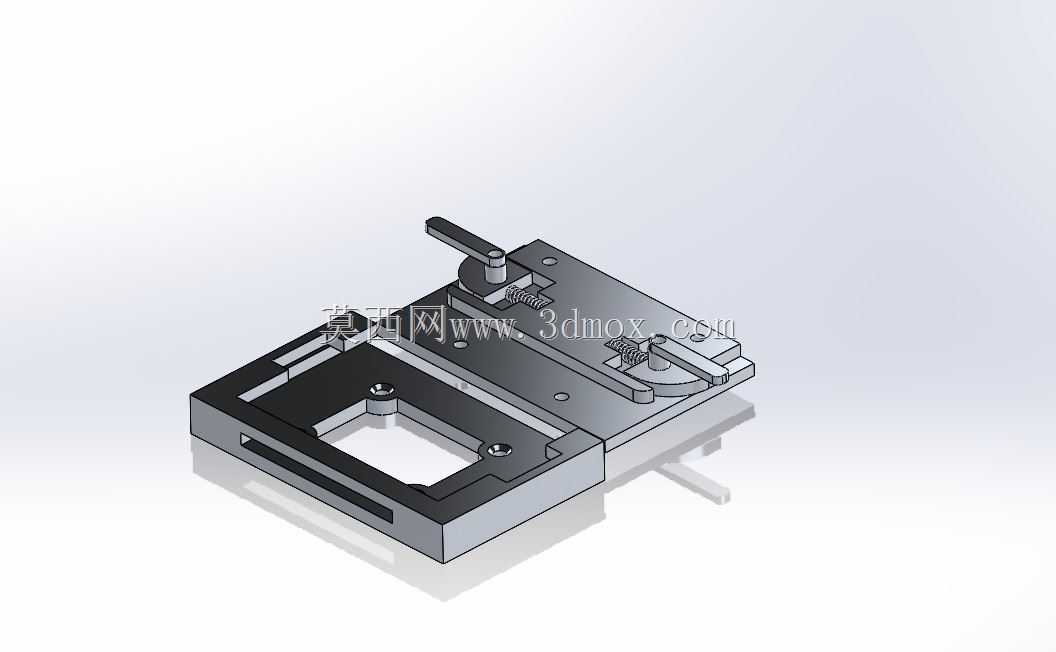

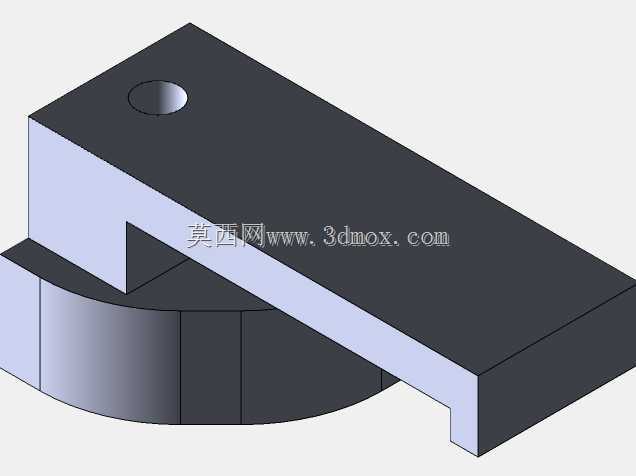

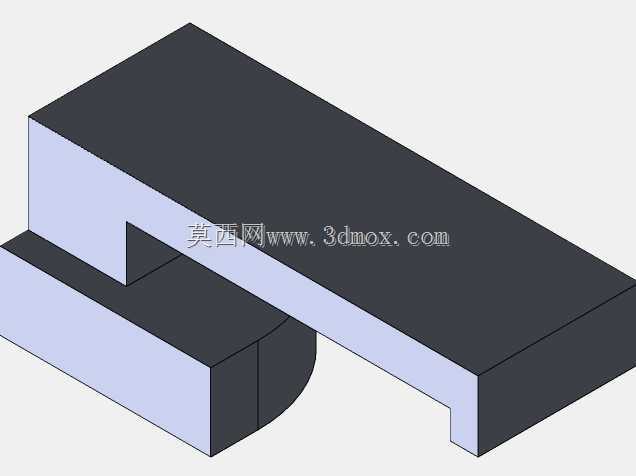

　　在机床加工工位的工件装夹环节、自动化产线的工装快换场景、检测设备的试样固定工位中，这类带滑动销锁定结构的快速释放机构一直是提升装夹效率的核心功能部件，区别于传统螺栓压紧、偏心轮夹紧的结构，它不需要额外工具辅助操作，扳动操作手柄即可在一秒内完成锁紧与释放动作，能大幅缩短单件工件的装夹辅助时间，尤其适配中小批量多品种的柔性加工场景，在CA6140这类普通车床的配套工装、小型钻铣床的工件固定座、自动化装配线的载具锁定模块中都有极高的适配性。从实际功能逻辑来看，这套机构的核心作用是实现两个相对滑动部件的快速锁紧与解锁，底座部分设置有带定位槽的滑动安装位，可适配不同厚度、不同安装孔位的载板或工件，滑动销组件集成在操作侧的锁紧模块内，

　　当扳动手柄到锁紧位时，滑动销在内部弹簧的预紧力作用下卡入底座对应位置的定位孔内，同时楔形锁紧块会压紧滑动面消除配合间隙，保证锁紧状态下不会因为设备运行的振动、切削力的冲击出现松脱；当扳动手柄到解锁位时，滑动销会从定位孔中抽出，楔形块同步脱离压紧面，滑动载板即可沿着底座的导轨面自由滑动，实现工件的快速取放或者工装的快速切换。从设计思路层面拆解，这套结构在建模时优先考虑了加工工艺性与装配容错性，所有的板类零件都采用了等厚板材设计，可直接通过线切割或者铣削加工成型，不需要复杂的五轴加工工序；滑动销与安装孔的配合选用了H7/g6的间隙配合，既保证滑动过程无卡滞，又不会因为间隙过大导致锁紧定位精度超差；操作手柄的力臂长度经过受力核算，

　　操作人员仅需要施加不到10N的扳动力即可完成锁紧动作，长时间重复操作也不会产生作业疲劳；底座上的长条形安装槽设计，允许机构在安装时根据主机台面的孔位调整固定位置，降低了对主机安装面的加工精度要求。从安装边界与尺寸适配角度来说，这套机构的整体外轮廓为矩形块状结构，底座的安装面平面度要求控制在0.02mm以内，保证安装后不会出现翘曲影响滑动顺畅度；滑动行程覆盖了常规小型工件的装夹尺寸范围，锁紧后的定位重复精度可以控制在0.05mm以内，能够满足普通机加工、装配工序的定位精度要求；机构的整体高度较低，安装后不会占用过多的垂直方向空间，适配安装空间局促的工位场景；所有的运动副都预留了润滑脂加注通道，日常维护时只需要定期在滑动面、

　　销钉配合处加注少量润滑脂，即可保证长期运行无卡滞，使用寿命可以达到万次以上的锁紧循环无故障。在实际选型适配时，需要注意这套机构的锁紧承载力范围，它更适配切削力较小的精加工工位、装配工位的工件固定，不适合重载粗加工的大切削力场景，如果需要适配更大的锁紧力，可以在原有结构基础上调整弹簧的预紧力、更换更大直径的锁紧销，同时加厚楔形锁紧块的厚度来提升结构刚性；滑动面的材质选用了45号钢调质处理，表面硬度达到HB220-250，既保证了足够的刚性，又具备较好的耐磨性，长期滑动磨损后也可以通过更换耐磨垫片的方式快速修复，不需要整体更换机构主体，降低了后期的维护成本。
