CA6140车床用油路分流金属连接构件

　　在普通卧式车床的润滑系统布局里，这类多通金属连接构件承担着润滑油路分流、固定管路走向的核心作用，CA6140作为国内应用覆盖面极广的普通车床型号，其床头箱、溜板箱内部的润滑管路需要在有限的装配空间内完成多支路供油，既要保证润滑油能稳定输送到各个摩擦副点位，又不能和箱体内的齿轮、传动轴等运动部件产生干涉，这类构件的设计合理性直接影响车床长期运行的润滑可靠性。

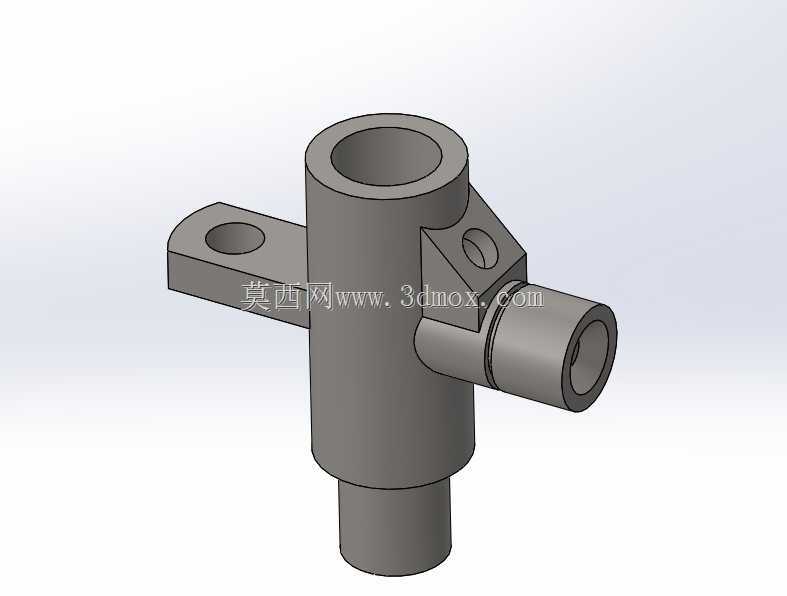

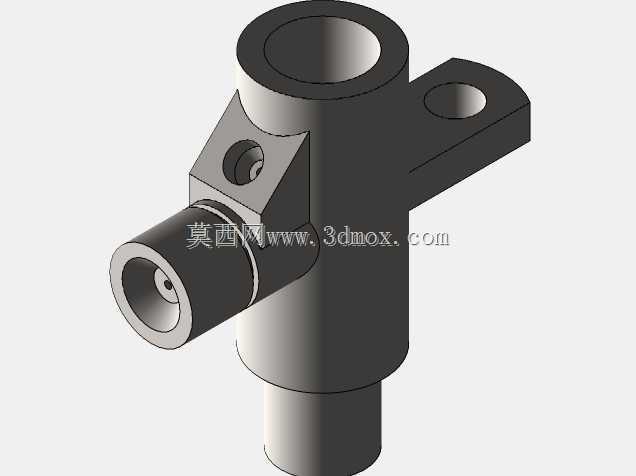

　　从结构设计逻辑来看，构件主体采用同轴阶梯圆柱结构，中间段为最大直径的主体基座，上下两端伸出的同轴圆柱段为插接定位段，分别对应插入箱体预制的安装孔位与上部管路的对接端，保证构件安装后自身的同轴度误差控制在0.02mm以内，避免后续管路对接出现偏载渗漏。主体侧向伸出的水平通管为油路主输出端，内部通孔与主体中心的垂直油道完全贯通，油道交汇处做了R1.5的圆角过渡，避免润滑油流动时出现直角节流导致的压降过大，保证远端润滑点的供油压力稳定。

　　主体左侧伸出的带孔耳片为安装固定结构，耳片上的通孔为光孔，适配M6的内六角圆柱头螺钉穿过，安装时可将构件整体锁紧在箱体的预制安装凸台上，耳片与主体连接处做了三角加强筋结构，筋板厚度3mm，既可以避免耳片在螺钉锁紧时出现断裂变形，也能减少构件在机床运行振动环境下的固定松动概率。主体右侧的带孔凸台为辅助油路接口，凸台上的小孔为直径4mm的通油孔，可对接直径4mm的紫铜润滑油管，为附近的小载荷摩擦副提供微量润滑，凸台与水平通管之间同样做了加强筋连接，避免管路插拔时造成凸台断裂。

　　从安装边界尺寸来看，主体垂直方向总长度为62mm，中间主体段直径为28mm，左侧耳片伸出主体外沿的长度为18mm，水平通管伸出主体外沿的长度为24mm，所有外伸结构的投影轮廓都控制在38mm×62mm×45mm的空间范围内，适配CA6140车床溜板箱内部的安装空间余量，安装时不需要对周边原有结构做任何切削修改，可直接替换原有老化损坏的同功能构件。构件所有油道的内壁粗糙度要求达到Ra1.6，减少润滑油流动时的阻力，同时避免内壁残留铁屑等杂质堵塞油路，所有与管路对接的外圆柱面都做了0.8mm深度的环槽，可安装O型密封圈实现静密封，杜绝车床运行时出现润滑油渗漏的问题。

　　在实际选型替换时，需要注意构件的油道通径匹配性，主体垂直油道直径为8mm，水平主通管内径为6mm，辅助油路内径为4mm，完全匹配CA6140车床原厂润滑系统的流量设计参数，不会出现通径过大导致的供油分流不均，也不会因为通径过小造成供油不足。构件材质采用45号钢加工完成，表面做发黑处理，具备基础的防锈能力，同时可以耐受车床内部润滑油的长期腐蚀，正常工况下使用寿命可达8年以上，不需要频繁更换维护。这类构件虽然属于车床的小型配套零件，但在设备大修、日常维护更换时的需求量较大，建模时严格按照原厂实物的测绘尺寸完成，所有配合尺寸的公差都按照IT7级精度设置，可直接用于生产加工的尺寸参考，也可用于车床润滑系统的虚拟装配仿真，验证管路布局的干涉情况。
