长尾夹办公文具夹持结构三维数模

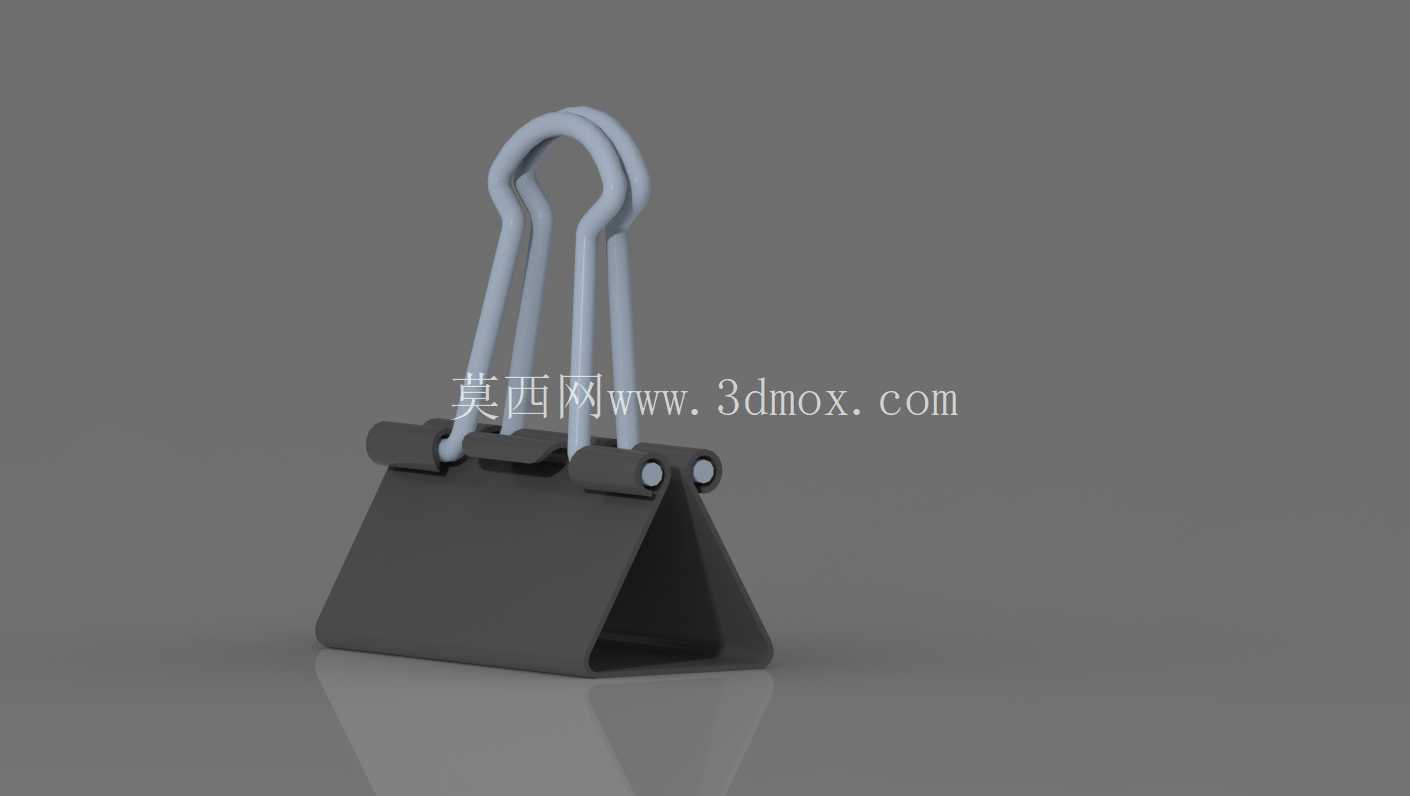

　　日常办公场景里，这类长尾夹是桌面整理、文档归集的高频使用小五金件，不同于订书针的破坏性装订，它可以反复拆装使用，不会在纸张上留下不可逆的装订孔，适合临时归集多页文档、分类整理票据、固定零散印刷物料，在设计工作室、行政办公、生产车间的纸质文档流转环节都有极高的出镜率。从结构设计逻辑来看，整个产品分为两个核心功能部分：一是冲压成型的金属夹身，采用三角形截面的弯折结构，依靠金属板材自身的弹性形变提供持续的夹持力，夹身开口端做了圆弧卷边处理，避免夹持过程中刮破纸张边缘，同时卷边结构也提升了夹口的结构强度，反复开合过程中不会出现板材开裂的问题；二是两根弯折成型的钢丝手柄，手柄端部穿入夹身卷边的轴孔内，可以绕轴转动，当需要打开夹口时，捏合两根手柄即可带动夹身张开，松开后手柄可以翻折到夹身背面贴合纸面，不会凸起影响文档堆叠。设计过程中首先要确定夹持力的适配区间，针对常用的70gA4打印纸，常规款的夹持力需要满足夹持50页纸张不松脱，同时捏合手柄的按压力不能过大，避免单手握持操作时费力，这就需要在建模阶段反复调整夹身板材的厚度、弯折角度以及弹性模量的匹配关系，夹身的弯折R角也需要做参数化设置，R角过小会导致应力集中，反复弯折后容易出现金属疲劳断裂，R角过大则会损失夹持力，导致夹口贴合不紧。

　　外形尺寸方面，常规款的夹身闭合状态下总高度在35mm左右，夹口有效夹持宽度为25mm，手柄翻折后整体厚度不超过8mm，这个尺寸边界可以保证多个夹好的文档并排堆叠在文件盒内不会互相干涉，夹身底部的平面做了平面度公差约束，放置在桌面时不会出现歪斜，手柄的钢丝直径选用1.2mm的弹簧钢丝，既保证足够的扭转强度，捏合时也不会出现钢丝过度形变无法复位的问题。建模时需要重点处理夹身与手柄的装配间隙，手柄穿入卷边轴孔的间隙控制在0.1mm以内，既保证手柄可以灵活转动，又不会出现旷量过大导致手柄松脱的问题，夹身的两个夹持面需要做平行度约束，闭合状态下两个面完全贴合，避免出现局部夹持力不足导致纸张从夹口侧边滑出的情况。

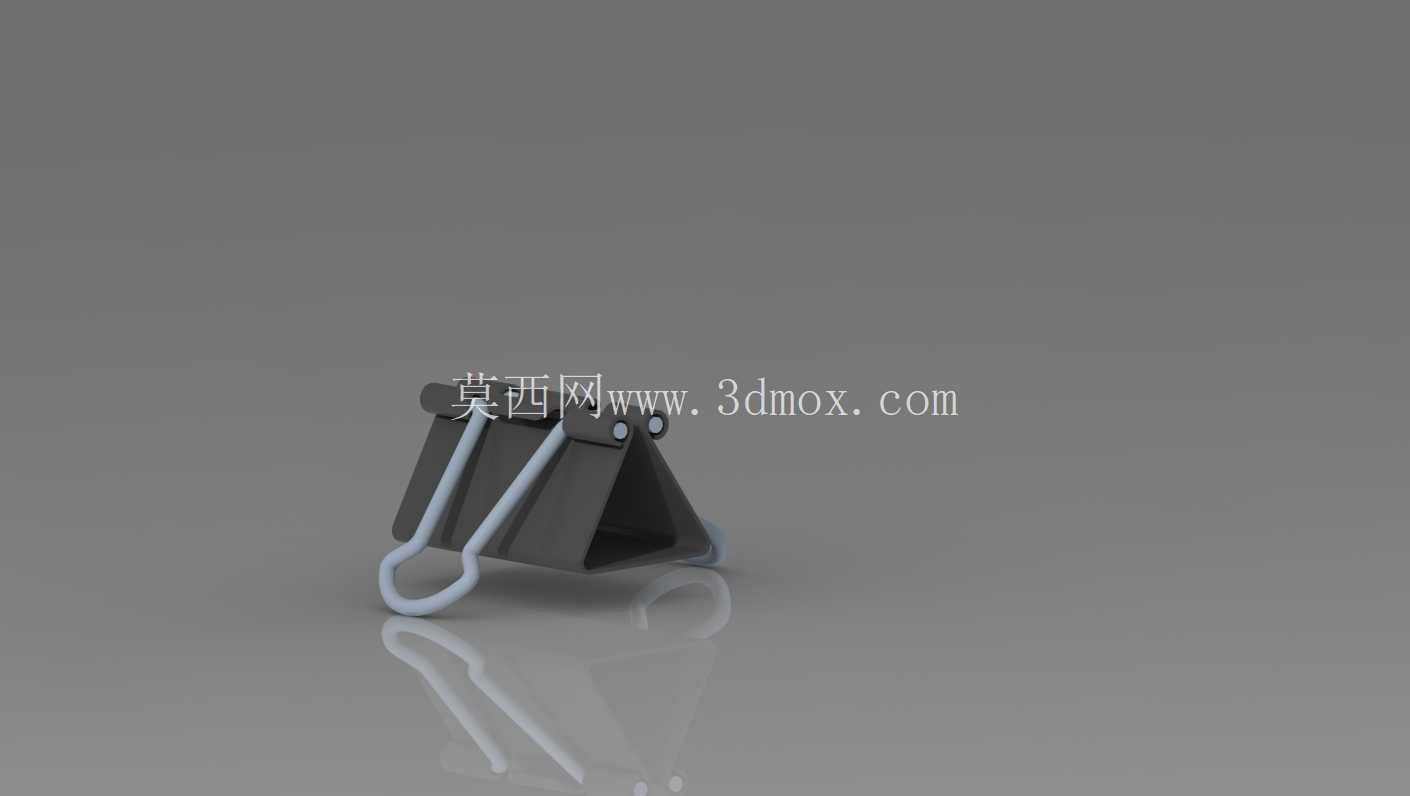

　　实际使用场景中，除了常规的文档装订，这类结构也常被用来固定零食袋封口、整理零散线缆、在临时展板上固定宣传页，这就要求夹身的表面处理层有足够的耐磨性，反复摩擦不会出现掉漆锈蚀的问题，建模时也预留了表面喷塑的厚度余量，避免喷塑后夹口出现卡滞无法完全闭合的问题。夹身的三角形结构除了提供弹性夹持力，也形成了稳定的支撑结构，当手柄翻到背面作为支撑脚时，可以将夹着的文档直立放置在桌面上作为临时便签架，这个拓展功能是在结构设计时通过调整夹身弯折角度顺带实现的，不需要额外增加零件，完全依靠自身结构的形态实现多功能用途。

　　在做装配验证时，需要模拟上万次开合循环的疲劳测试，对应到三维建模里就是做运动仿真，检查手柄转动过程中是否会和夹身出现干涉，夹身张开到最大角度时的应力是否在金属材料的屈服强度以内，避免出现塑性形变导致夹口松弛无法复位。夹口的接触面上做了细微的滚花纹理，这个细节在建模时不能忽略，滚花可以增加夹面和纸张之间的摩擦力，即使夹持较厚的文档倒置晃动也不会出现纸张脱落的问题，滚花的深度控制在0.05mm，过深会在纸张上留下压痕，过浅则起不到增加摩擦力的作用。
