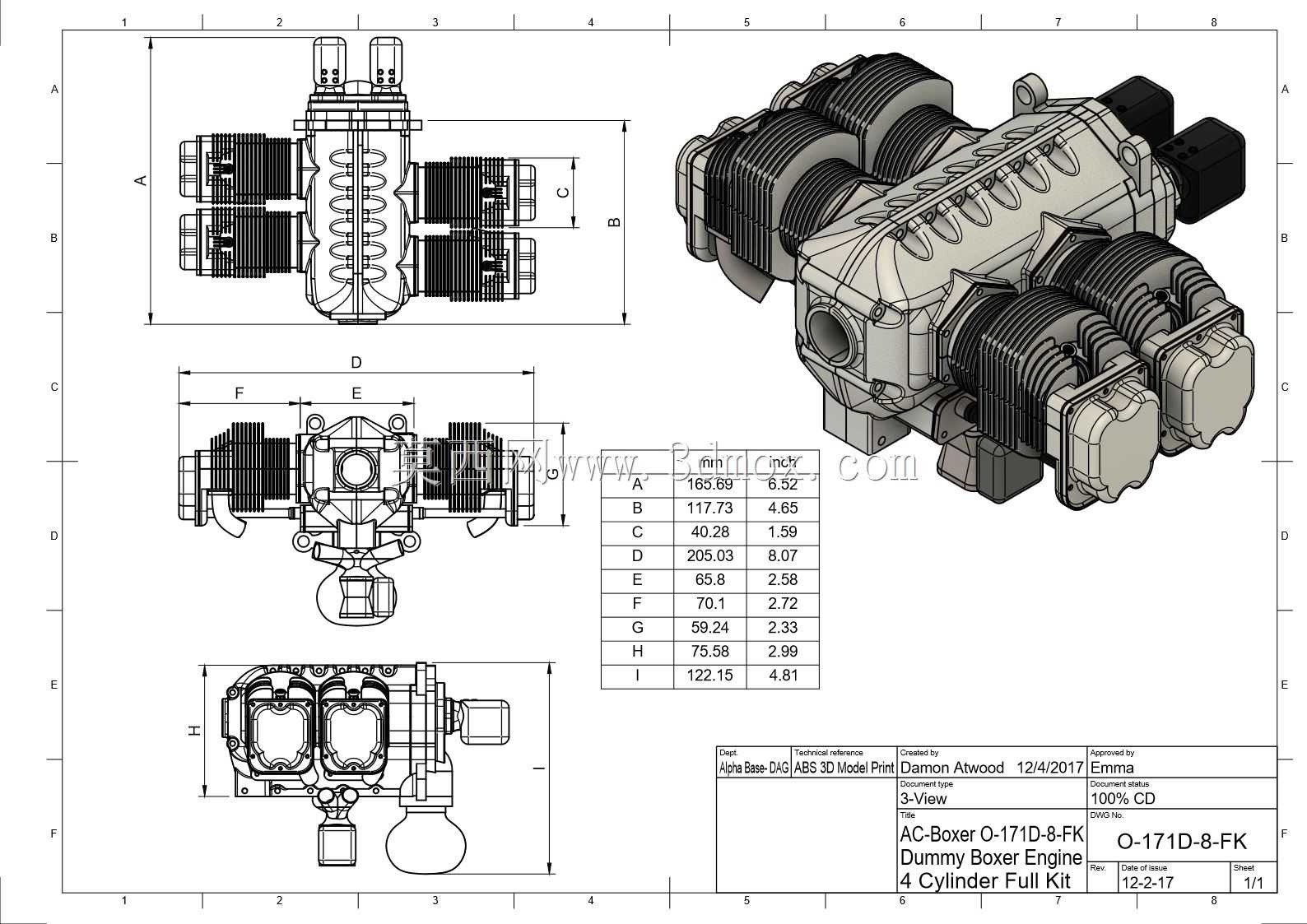

25%比例缩小飞机Boxer对置发动机结构

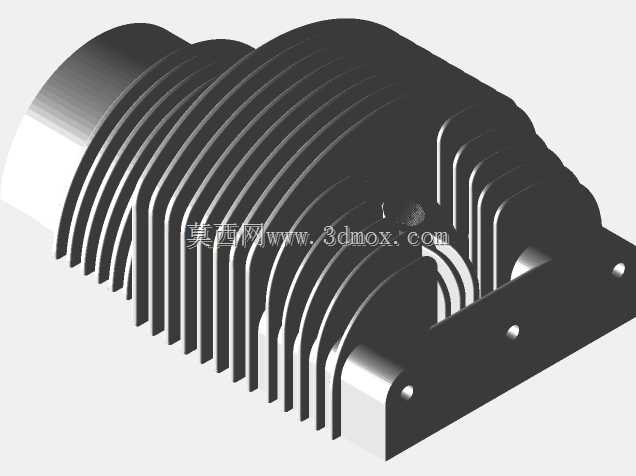

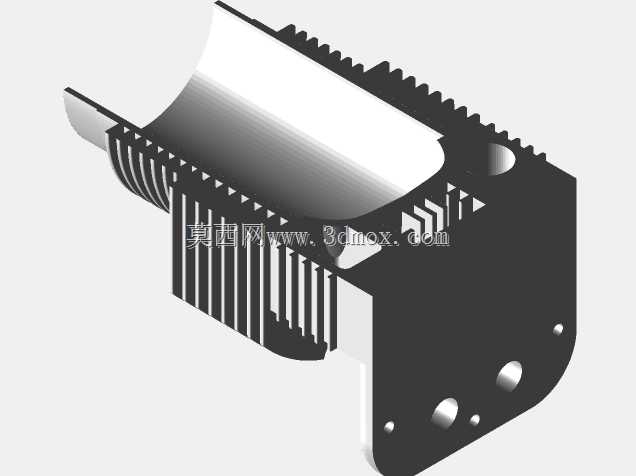

　　该款对置式航空发动机结构，采用水平对置的气缸布局形式，这类布局在轻型通航飞机动力单元中应用十分广泛，对置气缸的布置能让整机重心落在曲轴中心轴线上，大幅降低动力运行时的二阶振动，对于轻型飞行器的机身稳定性提升有明显作用，相比直列、V型布局的同排量航空发动机，水平对置结构的整机高度更低，能适配轻型飞机窄薄的机头整流罩安装空间，减少飞行过程中的迎风阻力。从结构设计来看，该动力单元采用四组对置布置的气缸总成，两侧气缸沿曲轴轴线对称分布，每侧的气缸散热鳍片采用等间距阵列设计，鳍片厚度与间距经过匹配，能在飞行迎面气流的作用下完成气缸工作温度的调控，不需要额外布置复杂的液冷管路，降低动力系统整体重量的同时，也减少了飞行过程中的故障点。

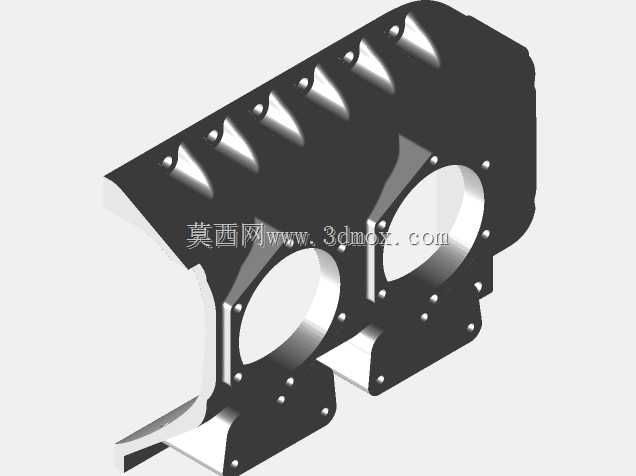

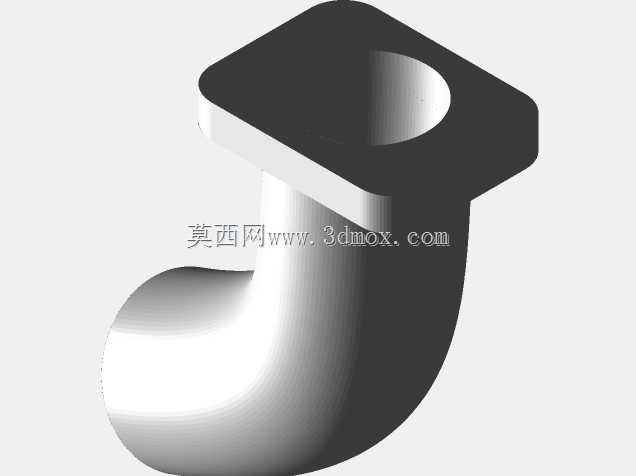

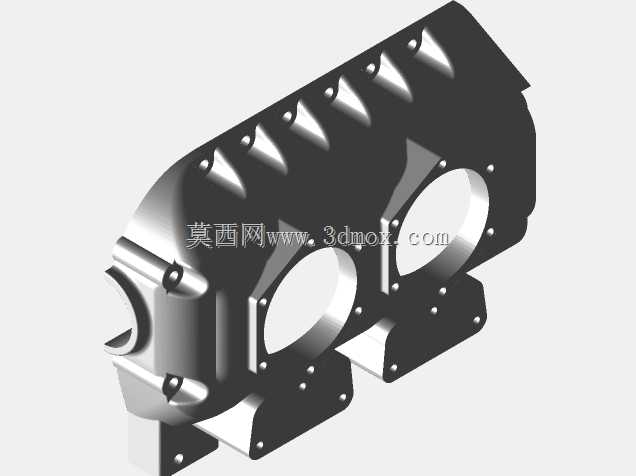

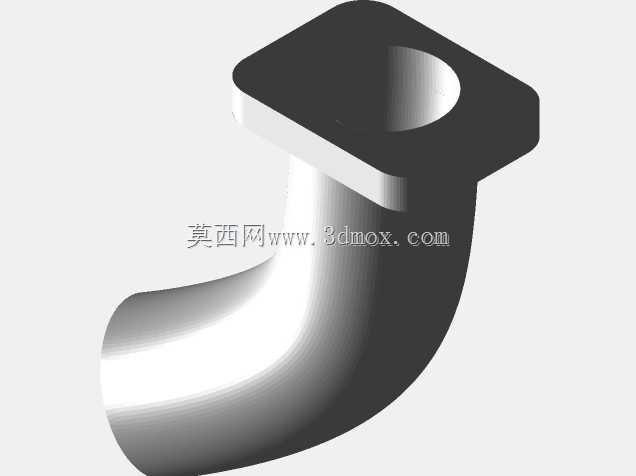

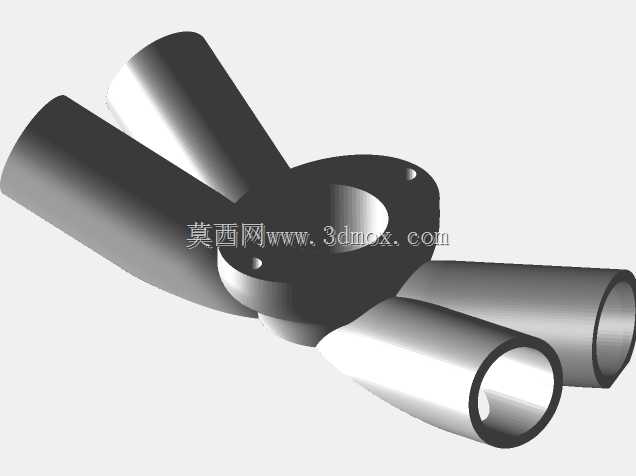

　　曲轴箱采用一体化的中分结构设计，主轴承座沿曲轴轴向均匀分布，能承受对置活塞往复运动产生的交变载荷，箱体表面的加强筋沿载荷传递路径布置，在控制壳体壁厚、降低整体重量的前提下，保证箱体的结构刚度，避免高转速运行下的壳体形变影响曲轴配合精度。进排气系统的布置贴合气缸顶部的安装空间，进气道采用等长度设计，保证各个气缸的进气充量均匀性，排气歧管采用对称走向，避免各缸排气干涉影响排气效率，点火模块直接安装在气缸盖顶部，缩短高压导线的布置长度，减少高压电传输过程中的能量损耗，提升点火可靠性。从安装边界来看，该缩小比例模型的各部分尺寸严格按照25%的缩放比例还原真机结构，主安装节布置在曲轴箱两侧的强化凸台位置，

　　凸台位置预留的安装孔位与真机的安装点位完全对应，能适配同比例轻型飞机模型的机头防火墙安装接口，输出轴端的连接尺寸也按照比例还原，可直接匹配同比例的螺旋桨连接法兰，不需要额外做转接结构。在实际的工程应用场景中，这类等比例缩小的动力结构模型，一方面可用于航空科普教学中的结构拆解演示，帮助学习者直观理解水平对置航空发动机的工作原理与部件组成，另一方面也可作为通航飞机动力系统选型阶段的布局验证参考，通过等比例模型的装配模拟，提前排查动力单元在机头舱内的布置干涉问题，确认散热气流的流通路径是否顺畅，进排气、油路、点火线路的布置空间是否充足。结构设计过程中，对活塞、连杆、曲轴的运动配合间隙做了等比例还原，可直观演示四冲程发动机的进气、压缩、

　　做功、排气整个工作循环的部件运动状态，气缸盖的燃烧室形状、气门布置位置也完全参照真机结构还原，能准确呈现对置发动机的配气机构运动逻辑。整机的外部轮廓尺寸经过精准缩放，长度、宽度、高度方向的尺寸公差控制在极小范围内，能保证装配到同比例飞机模型上时，与整流罩的配合间隙均匀，不会出现突出或者间隙过大的问题，曲轴输出端的同轴度也按照真机的装配精度要求做了还原，连接螺旋桨后运转时不会出现偏心抖动的问题。这类水平对置的Boxer航空发动机，本身在轻型运动类飞机、小型无人机上有大量实际应用，其低振动、低迎风面积、结构简单可靠的特性，非常适合低速轻型飞行器的动力需求，该等比例模型完整还原了真机的所有结构细节，包括气缸散热鳍片的倒角、箱体结合面的密封槽、安装螺栓的点位布置、管路接口的位置与尺寸，不管是用于结构教学、模型飞机装配，还是作为航空动力结构设计的参考样件，都能提供准确的结构参考。
