模块化铝型材窄幅皮带输送机构

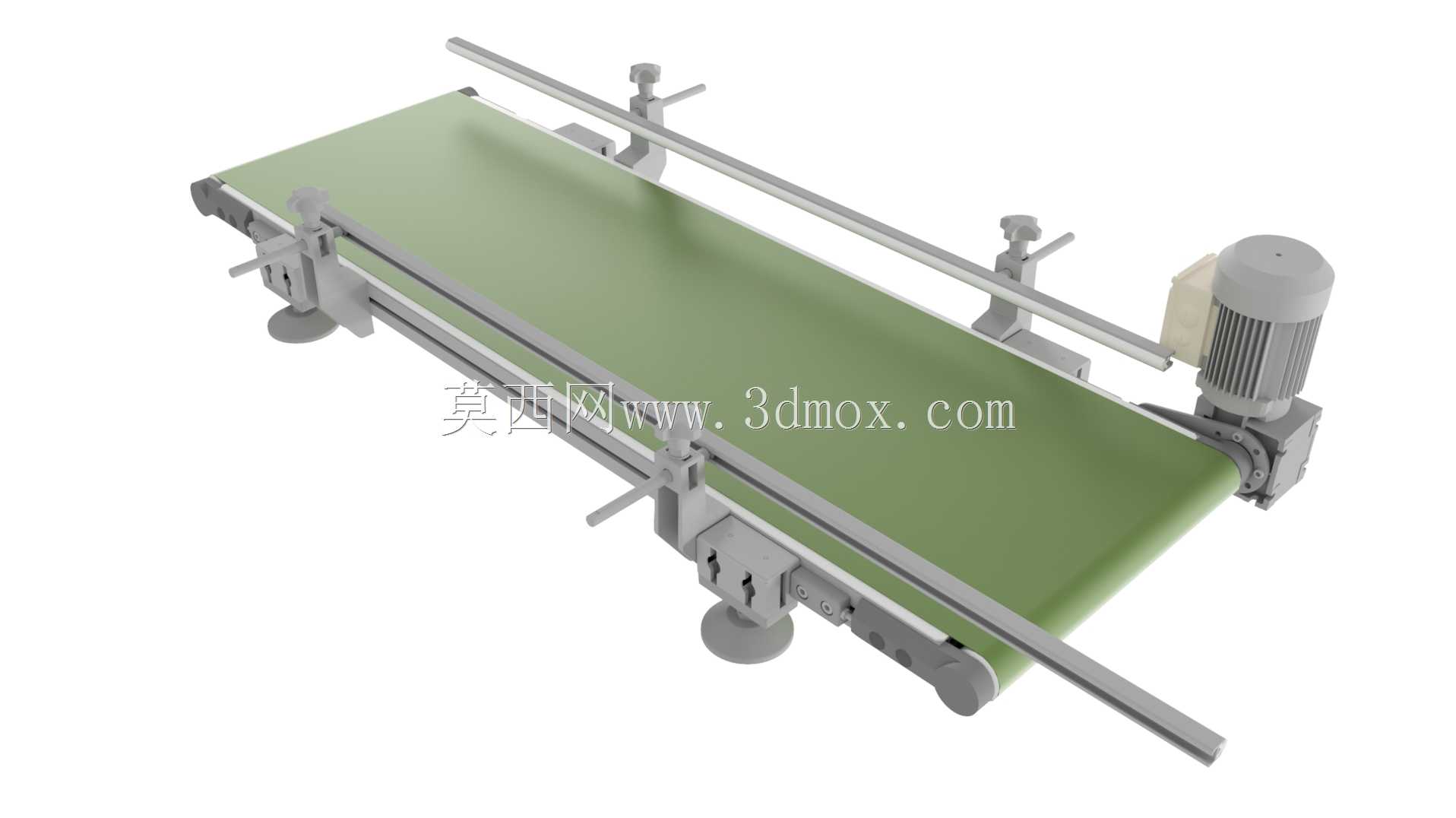

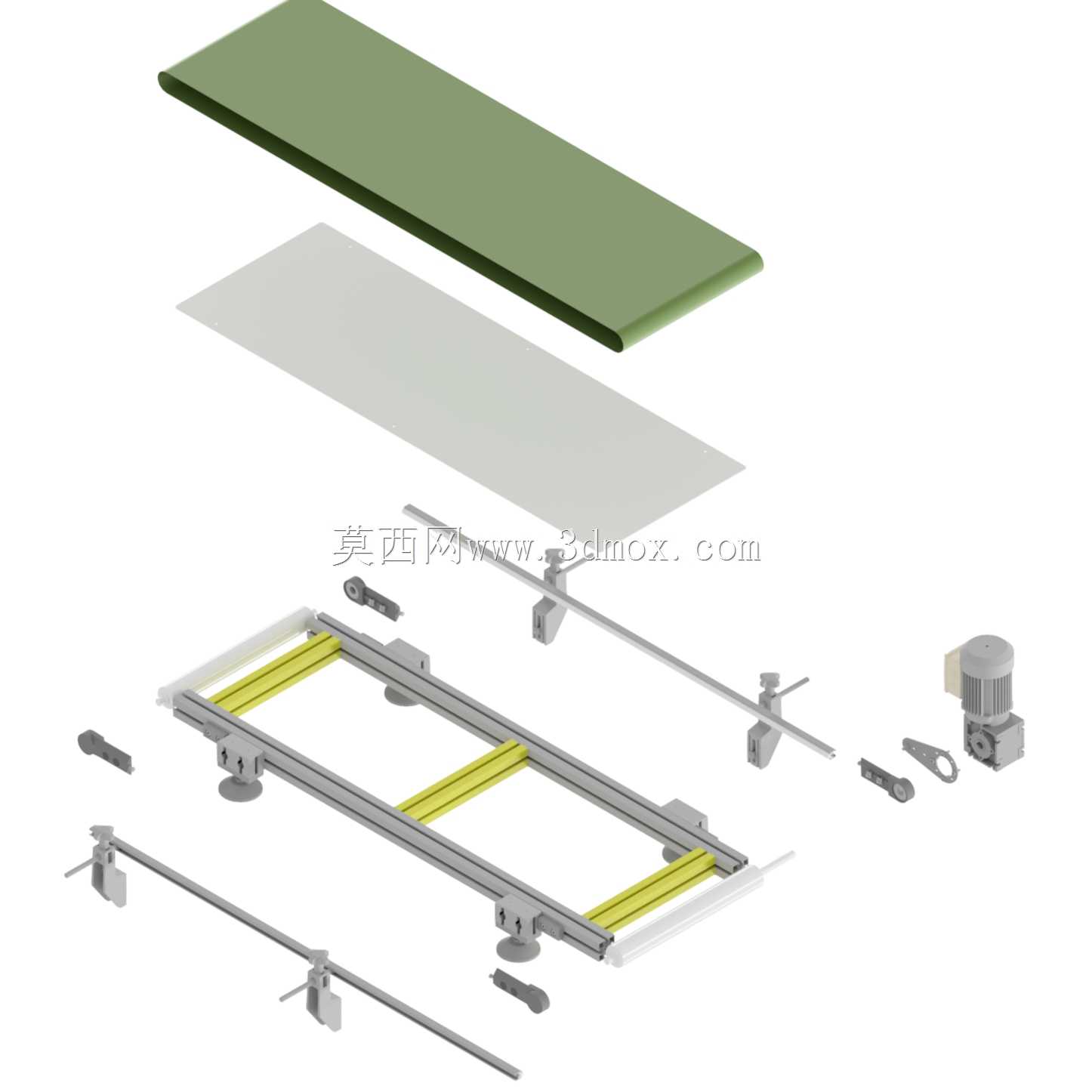

　　这款窄幅皮带输送设备，核心适配轻工包装、电子元器件分拣、小型机加工件工序间流转这类对输送幅宽要求不高、但对工位对接精度有明确要求的生产场景，400毫米的输送带宽刚好覆盖多数小型工件的单排输送需求，不会因为带宽冗余占用过多车间工位空间，也能避免窄带输送常见的皮带跑偏、工件卡滞问题。从结构设计逻辑来看，整机机架采用模块化铝型材拼接搭建，没有采用传统焊接钢架的方案，一方面铝型材本身的T型槽结构可以灵活适配不同工位的安装需求，后期调整侧导板位置、加装光电检测支架、挡停机构都不需要重新打孔焊接，只需要通过T型螺栓就能完成附件固定，对于小批量定制化的输送线项目来说，能大幅缩短现场安装调试的周期；另一方面3mm厚的铝基板作为皮带承托面，

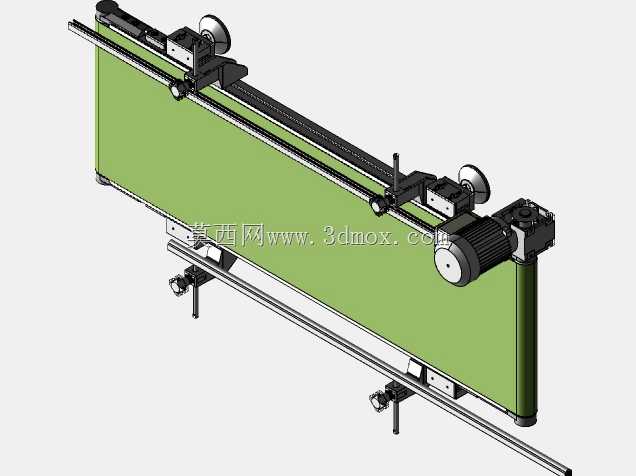

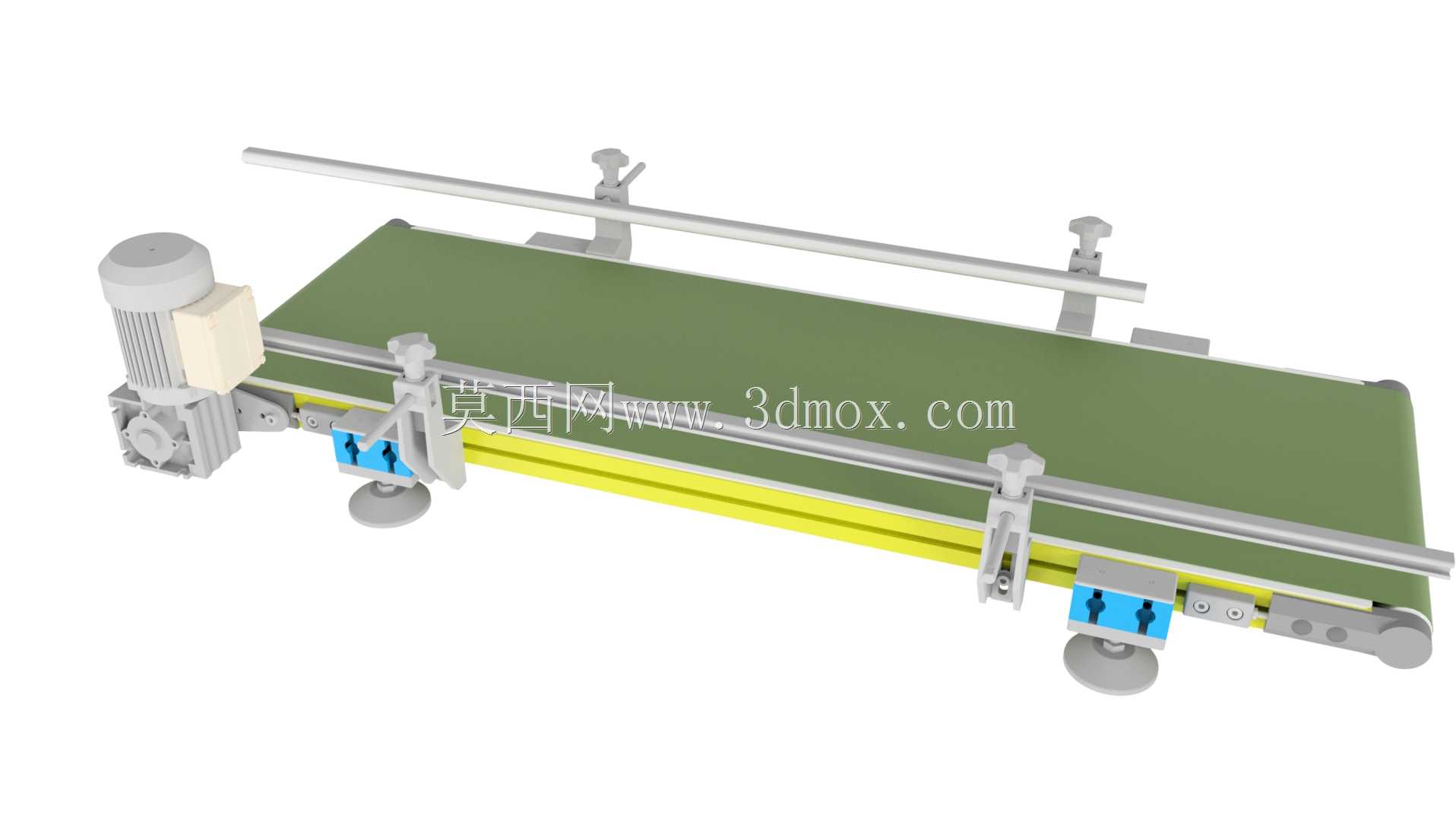

　　平整度足够支撑轻型工件的平稳输送，不会出现薄承托板长期受压变形导致皮带磨损不均的问题。设备的侧部导向挡板采用可调节结构，调节范围完全覆盖400mm带宽的全幅宽度，操作人员可以根据输送工件的实际外形尺寸，快速调整两侧导板的间距，既可以引导工件沿输送方向直线行进，避免工件偏移掉落，也能在多台设备对接时，通过导板的收口结构完成工件的姿态校正，不需要额外加装导向拨轮机构，简化了整机的结构复杂度。驱动端采用三相异步电机直连减速机构的布局，动力输出端直接匹配主动辊筒，省去了链传动、带传动的中间传动环节，既减少了传动过程中的动力损耗，也降低了后期维护时需要定期张紧传动链、更换传动带的工作量，输出扭矩参数匹配400mm带宽下的轻型负载需求，

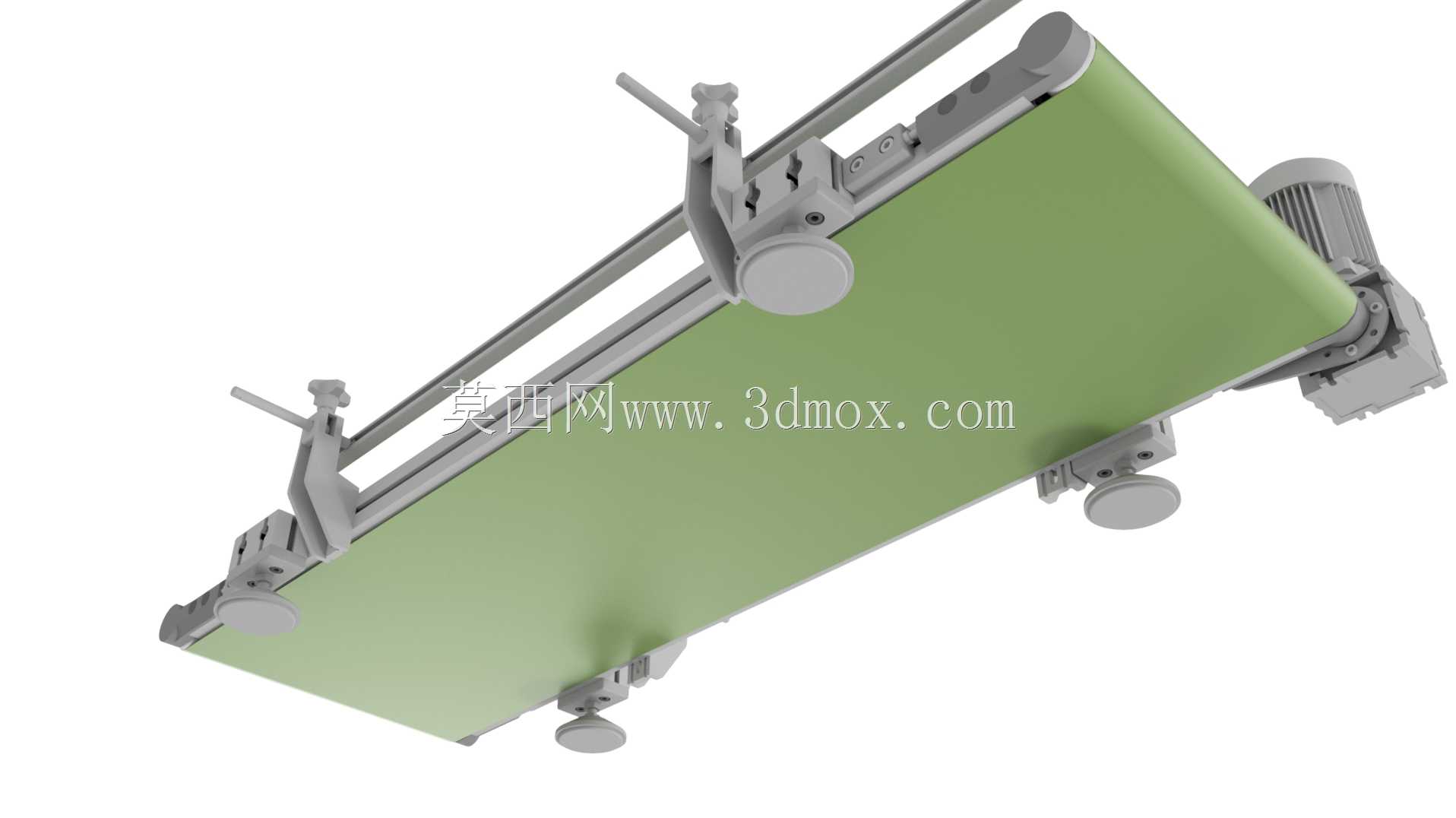

　　输送速度设定为每分钟160余转对应的线速度，刚好匹配多数小型加工设备的上下料节拍，不会出现速度过快导致工件在末端堆叠、或者速度过慢影响整线生产效率的问题。从安装边界来看，整机的支撑脚采用可调节高度的脚杯结构，安装时不需要对车间地面做高精度的找平处理，通过调整四个脚杯的伸出长度就能将皮带工作面调整到水平状态，同时脚杯的防滑底座可以抵消设备运行时的轻微振动，避免设备长期运行出现位置偏移；设备的整体宽度控制在合理范围内，除了400mm的皮带工作面，两侧铝型材机架、侧导板调节机构、驱动电机的外伸尺寸都做了紧凑化处理，在车间布局时，两台同规格输送线并排布置的最小间距可以控制在很小的范围，适合空间紧凑的流水线车间使用。皮带表面采用哑光橡胶材质，

　　摩擦系数足够保证纸质包装、塑料件、小型金属件在输送过程中不会出现打滑，同时橡胶垫层也能缓冲工件上料时的冲击，避免硬质工件直接磕碰承托板产生噪音或者损伤工件表面。在实际工况适配中，这款输送设备既可以单独作为单台设备的上下料接驳机构，也可以多台拼接组成更长的输送线，配合不同的附件可以完成工件的挡停、分拣、转向等动作，铝型材机架的模块化属性也支持后期根据生产需求加长或者缩短输送段长度，不需要重新制作整体机架，对于产能调整频繁的中小批量生产车间来说，适配性远高于传统焊接机架的固定输送设备。设计过程中也充分考虑了维护便利性，主动辊和从动辊的张紧机构设置在机架端部，后期更换皮带或者调整皮带张紧度时，只需要松开端部的锁紧螺栓就能调整辊筒位置，不需要拆解大量结构件；电机的安装位置做了外伸处理，接线、检修都不会和皮带运行区域产生干涉，日常清理皮带表面的杂物也不会碰到动力部件，降低了日常维护的安全风险。
