Yerlisan双路重锤式三通分料摆阀结构

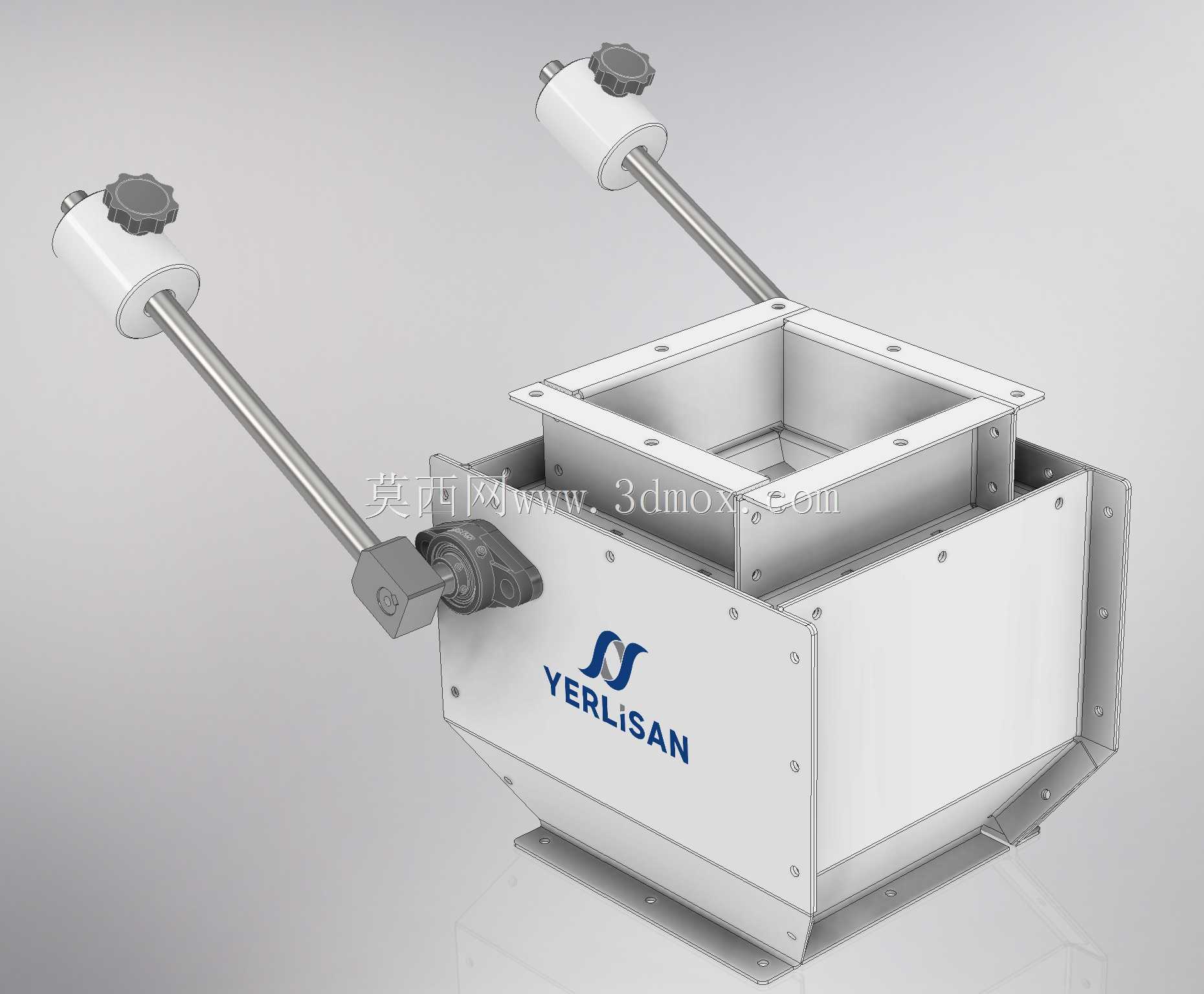

　　这款双路摆阀主要应用于散料处理系统的重力落料管路中，常见于粮食加工、饲料生产、建材粉体输送、粮油仓储这类需要对下落物料进行流向切换的工况，安装在方形溜管的交汇节点处，替代传统的三通溜管翻板，解决单路进料双路出料的换向需求，避免物料在分料处卡滞、积料的问题。从结构设计来看，阀体主体采用方形法兰对接结构，上下两端均为方形连接法兰，法兰边预留均匀分布的螺栓安装孔，可直接与同规格的方形溜管段通过螺栓紧固连接，安装时需保证阀体垂直安装，进料口朝上承接上游来料，两个出料口分别对接下游的两条输送支路，安装边界需预留两侧摆臂的动作空间，摆臂全行程摆动时，两侧操作端距离阀体侧壁的水平距离不小于摆杆总长度，避免动作时与周边管线、支架产生干涉。

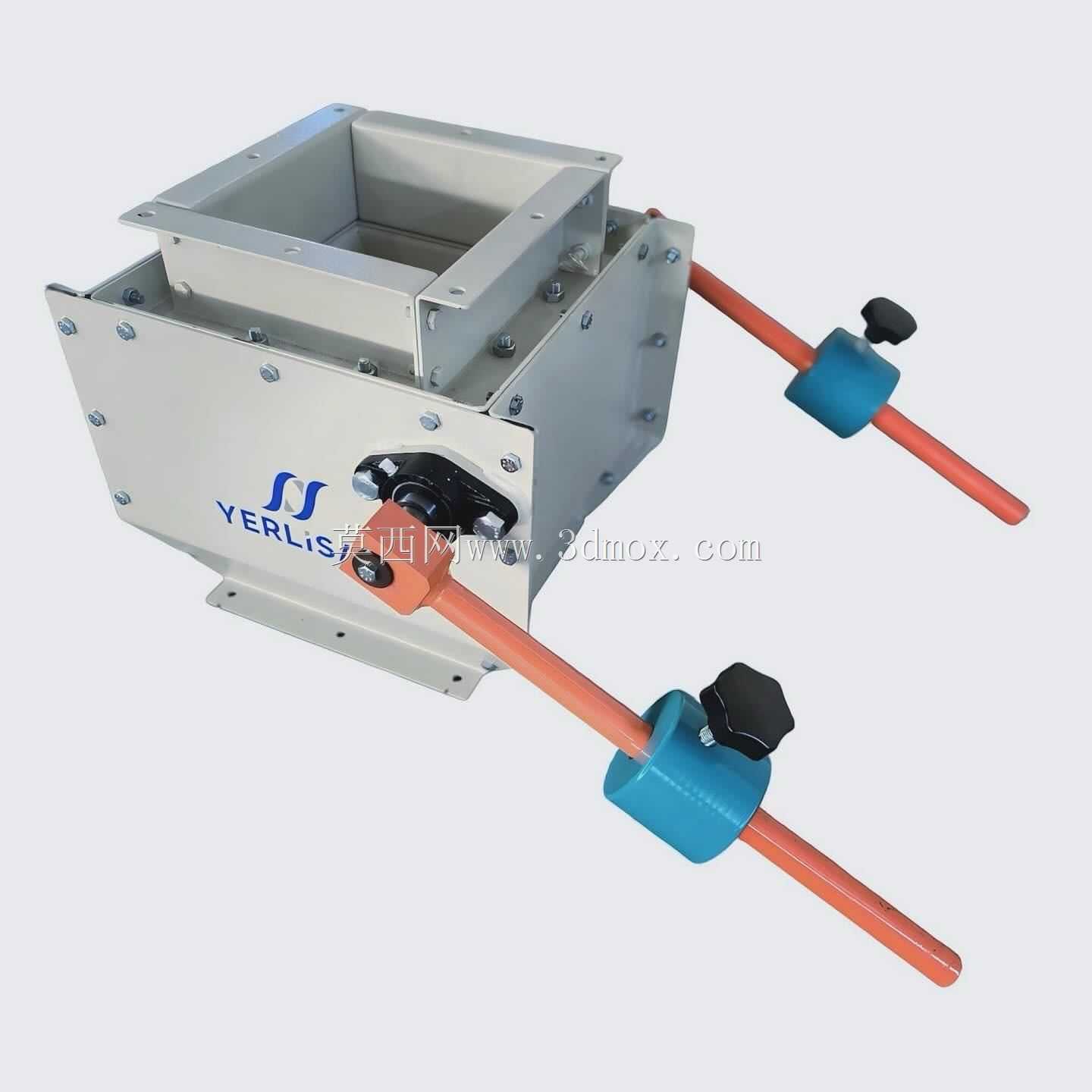

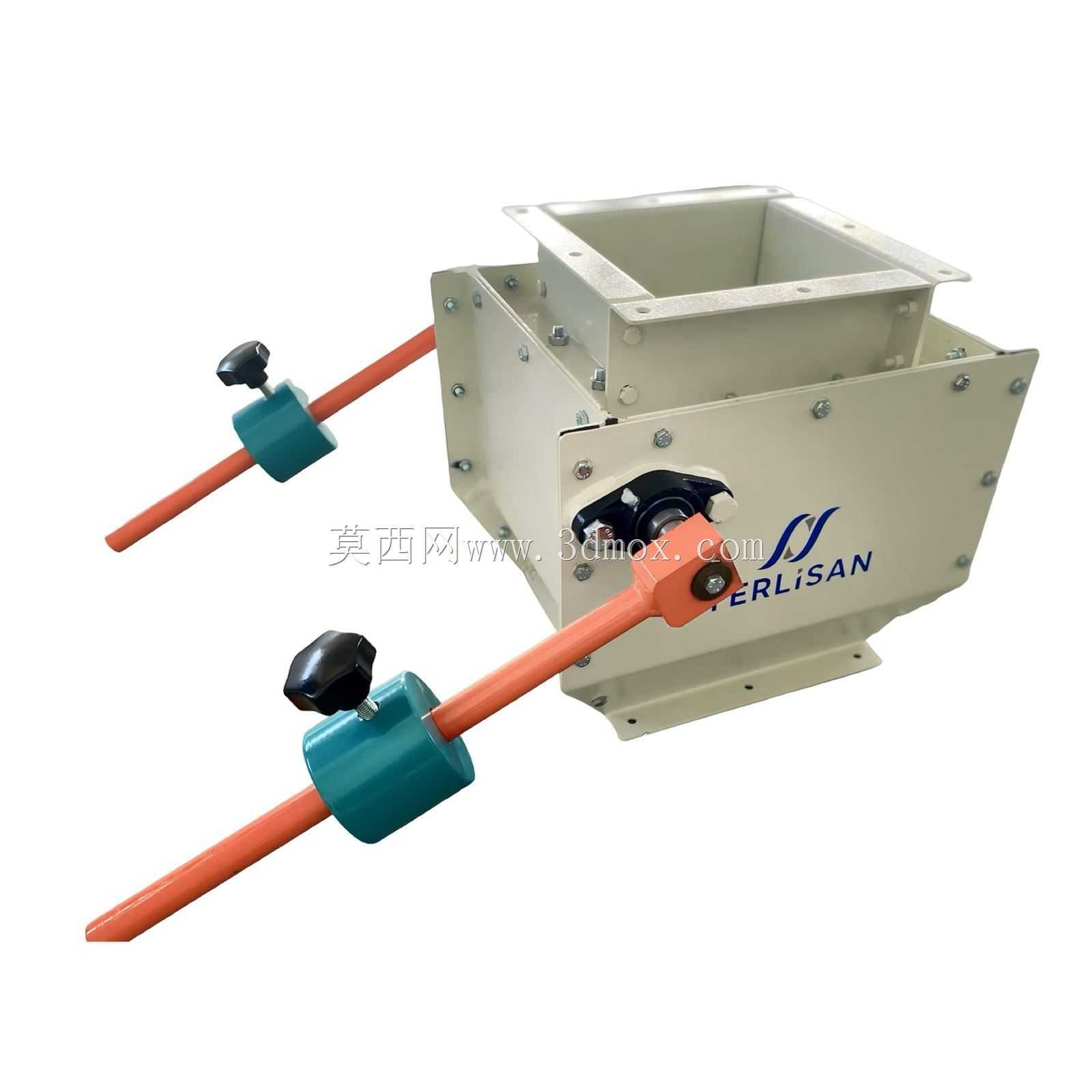

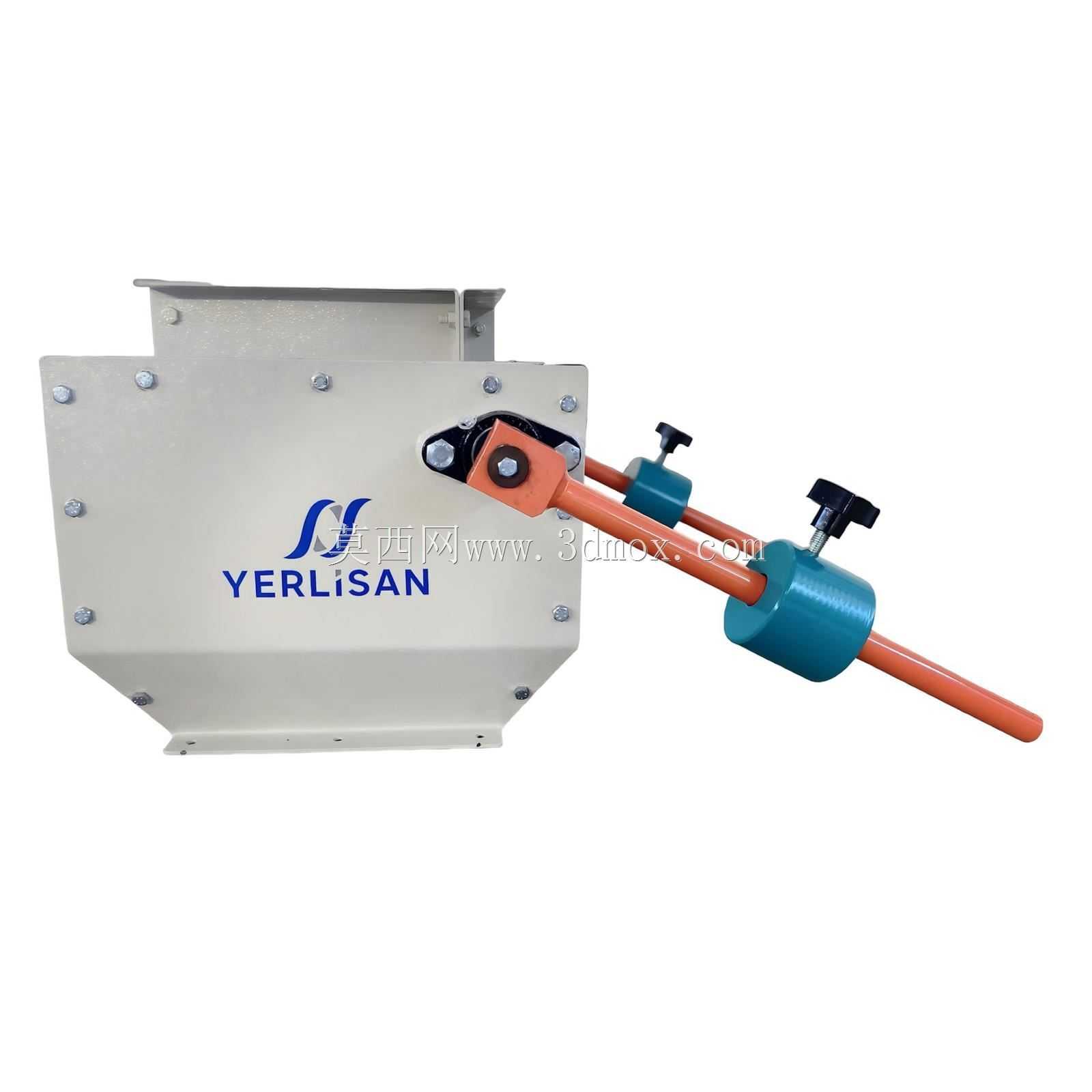

　　阀体的壳体采用折弯钢板拼焊结构，内壁做平滑过渡处理，没有突出的棱角或台阶，减少物料下落时的残留挂壁，针对磨琢性较强的物料，壳体可根据需求更换耐磨衬板，衬板通过沉头螺栓固定在壳体内壁，磨损后可单独拆卸更换，无需整体更换阀体，降低后期维护成本。核心的换向摆板位于阀体内部的交汇腔室，摆板转轴采用两端支撑结构，转轴穿过阀体侧壁处配置密封轴承座，既保证转轴转动灵活，又避免粉体物料从转轴间隙泄漏，摆板的边缘贴合腔体内壁做圆弧适配，换向到位后摆板与腔壁贴合紧密，减少窜料问题，保证分料时的密封性。两侧的摆臂末端配置重锤式操作机构，重锤通过锁紧手轮固定在摆杆上，可根据物料的堆积密度、下落冲击力调整重锤在摆杆上的固定位置，改变力矩大小，

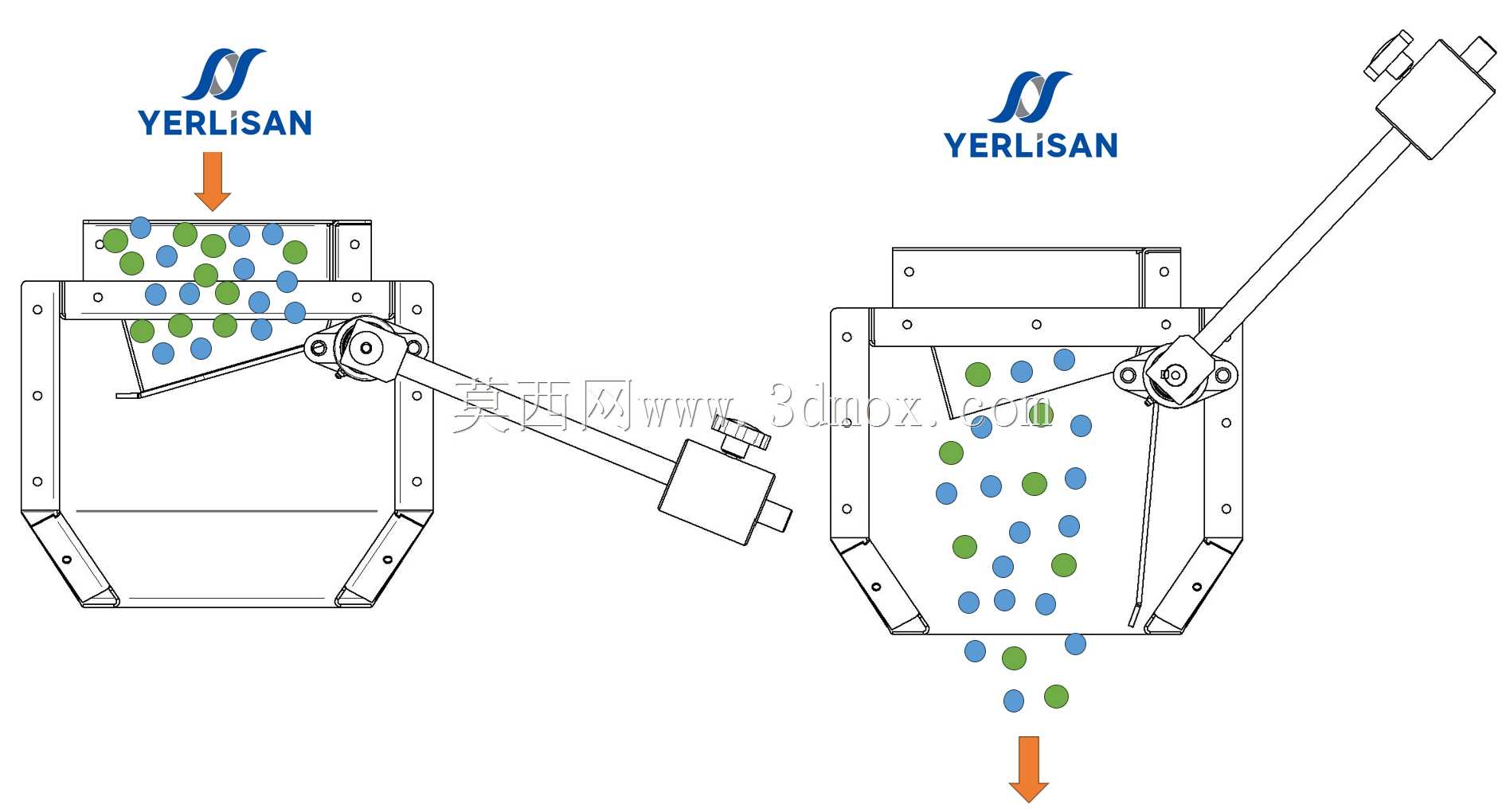

　　保证摆板在物料冲击下不会自行移位，同时手动操作时无需过大的扳动力度，操作端的手轮采用防滑滚花设计，操作人员佩戴劳保手套也可方便操作锁紧。不同于气动或电动驱动的换向阀，这款重锤式摆阀无需外接气源或电源，完全依靠机械结构实现定位锁定，适合在没有动力源的仓储溜管、简易输送线中使用，也可作为自动换向阀的备用旁路结构，在气动或电动元件故障时可手动切换流向，避免生产线因阀件故障停机。设计时重点考虑了散料的流动特性，腔室内部的容积足够容纳大流量下落的物料，摆板摆动时不会挤压物料造成卡料，摆板的转动角度经过校核，两个换向位置分别对应两个出料口的完全导通状态，导通时对应支路的流道完全通畅，没有缩径问题，不会影响物料的下落速度，

　　避免因流道变窄造成物料堵积。两侧的转轴密封采用填料密封加轴承的组合结构，可适应粉尘较大的工作环境，长期使用也不会出现转轴卡涩的问题，壳体外部的加强筋布置在受力较大的法兰边和转轴支撑处，避免满料冲击时壳体出现变形，保证摆板与腔壁的配合间隙始终处于合理范围。在实际选型应用中，这款摆阀的方形接口尺寸可匹配常见的溜管规格，安装时需注意上游溜管的落料点尽量对准阀体中心，避免物料长期偏冲单侧摆板造成摆板磨损不均，重锤的初始位置调整需在空载状态下进行，扳动摆臂确认两个位置都能可靠锁定后再带料运行，日常维护仅需定期给转轴轴承加注润滑脂，检查衬板磨损情况即可，整体结构简单可靠，没有复杂的电控或气动元件，故障率远低于驱动式换向阀，适合在工况简单、可靠性要求高的散料输送场景中使用。
