明杆非明杆通用法兰连接工业闸阀结构

　　在石化输送管网、市政给排水干线、火电汽水回路、冶金工艺管路这类对流体截断可靠性要求极高的场景中，闸阀是应用占比最高的截断类阀门之一，本次建模的闸阀结构同时覆盖明杆与非明杆两种阀杆驱动形式的核心结构逻辑，可适配不同安装空间、操作频次的管路工况需求。从实际工况适配角度看，明杆结构的阀杆升降行程直观可见，现场运维人员可直接通过阀杆伸出长度判断阀门开度，适合需要频繁操作、开度状态需直观确认的工艺段，比如炼化装置的进料截断、水厂滤池的进出水控制；非明杆结构的阀杆仅做旋转运动不产生轴向升降，整体安装高度更小，适合井下管廊、船舱内部这类竖向安装空间受限的场景，同时阀杆螺纹处于阀腔内部与介质接触，需匹配对应介质的防腐材质选型。

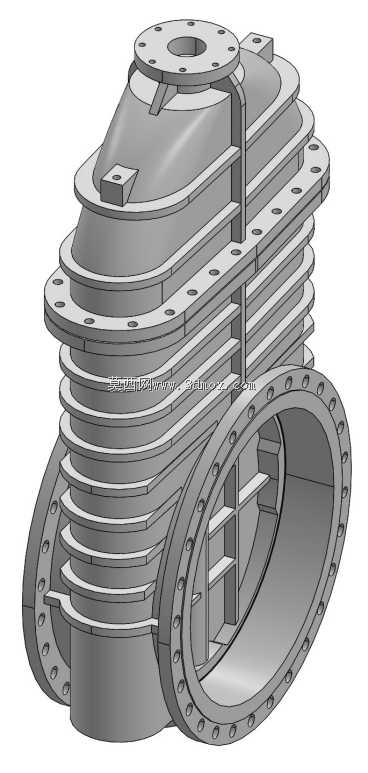

　　从结构设计逻辑来看，该闸阀采用楔式双闸板密封结构，相比平行闸板，楔式结构在关闭时可借助闸板楔面的挤压力实现更低的密封比压，对中低压工况下的含杂质介质有更好的适配性，不会因为管路内的焊渣、颗粒杂质卡滞在密封面导致内漏。阀体采用分段法兰拼接结构，中法兰位置沿周向布置等规格的螺栓连接孔，建模时严格遵循法兰密封面的平面度公差要求，密封面预留了缠绕式垫片的安装槽位，可适配不同压力等级的密封垫片选型；进出口端的连接法兰采用凸面密封形式，螺栓孔跨中布置，可直接与同压力等级的工业管路法兰配对安装，无需额外加工转接结构。

　　安装边界方面，建模时充分考虑了现场安装的操作空间需求，阀体顶部的阀盖支架预留了手轮或电动执行器的安装接口，接口尺寸符合通用阀门驱动装置的连接标准，可直接适配手动、电动、气动三类驱动头的换装，不需要额外加工连接法兰。阀体的侧向加强筋沿中腔周向均匀布置，在保证阀体承压强度的前提下尽可能降低铸件壁厚，减少整体重量，同时筋板的布置位置避开了螺栓拆装的操作空间，现场安装时可使用常规套筒扳手完成所有法兰螺栓的紧固作业，不需要特殊工装。流道部分采用全通径设计，阀门全开时闸板完全提升至阀腔上部的闸板槽内，流道内无凸起结构，介质流经时的压力损失极小，同时不会对管路内的清管器、检测探头通行造成阻碍，适合长输管线的使用需求。

　　密封结构设计上，阀杆位置采用填料函多层密封结构，填料压盖通过两侧的活节螺栓压紧，可在带压状态下在线调整填料压紧力，解决长期使用后填料磨损导致的外漏问题，不需要停输送介质即可完成密封维护。闸板的密封面堆焊硬质合金层，建模时预留了堆焊层的加工余量，实际生产时可通过堆焊后精磨的方式保证密封面的平面度与粗糙度，提升耐磨性能，适配含固体颗粒的介质工况。阀体的中腔位置设置了泄压孔结构，当阀门处于关闭状态、阀腔内介质因温度升高出现异常升压时，可通过泄压孔自动将超压介质泄放到上游侧管路，避免阀腔超压导致阀体开裂，提升高温工况下的使用安全性。

　　从建模细节来看，所有连接螺栓的规格、孔位间距都严格匹配通用工业阀门的设计标准，没有出现非标准的孔位布置，结构工程师拿到模型后可直接提取法兰尺寸、安装孔位、结构长度等参数用于管路布局设计，不需要反复核对标准尺寸；同时模型保留了所有零件的可编辑参数，可根据实际使用的压力等级、介质特性调整阀体壁厚、密封面宽度、阀杆直径等核心参数，快速衍生出不同压力等级、不同通径的同系列闸阀结构，大幅缩短系列化产品的设计周期。
