手动锁紧式直线滑动位移工作台结构

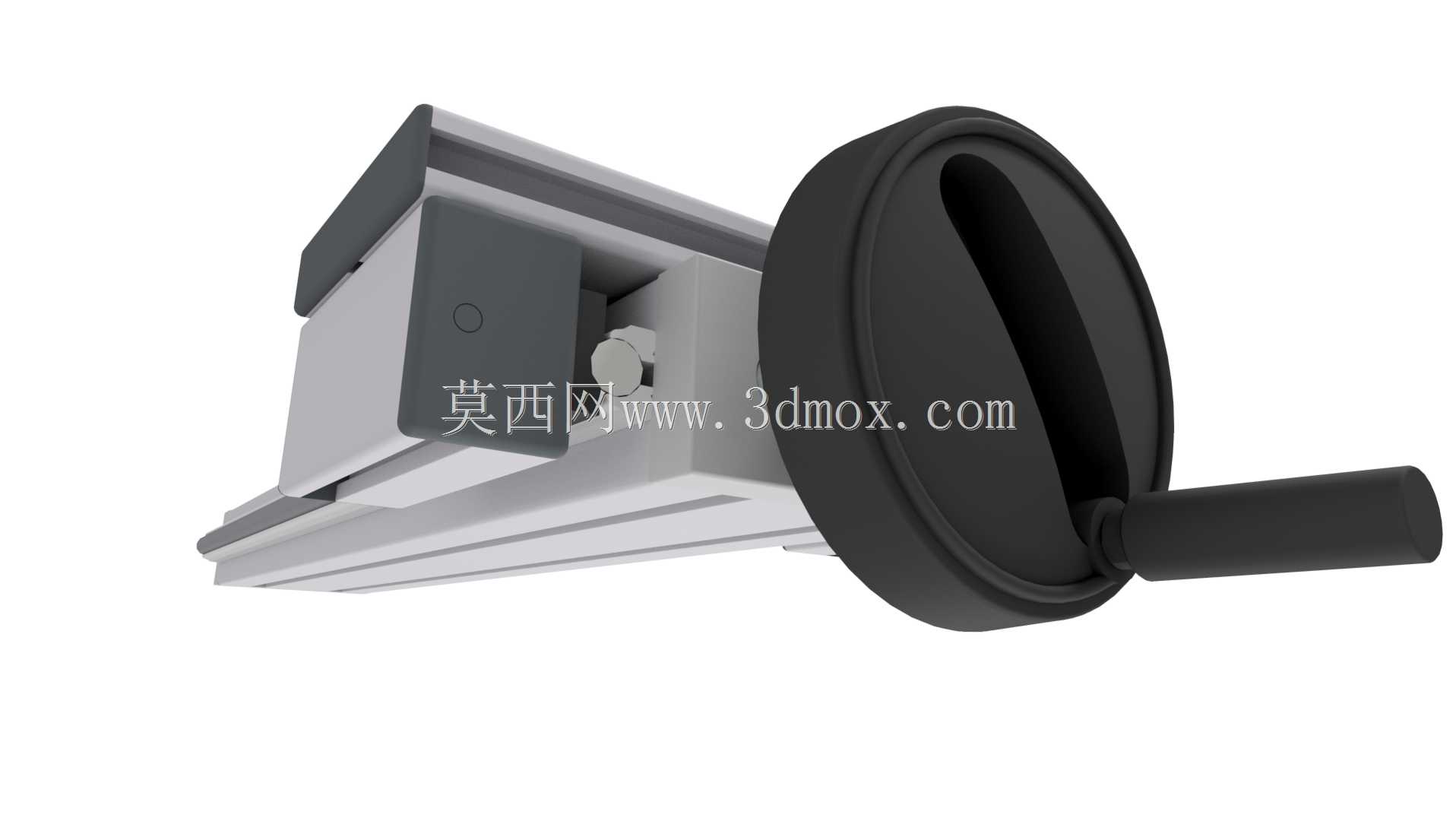

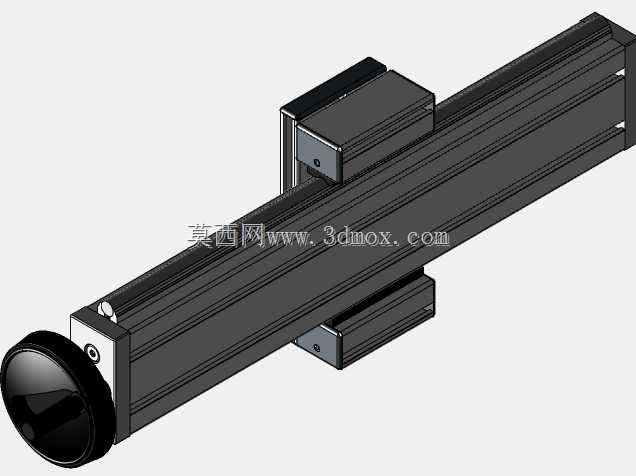

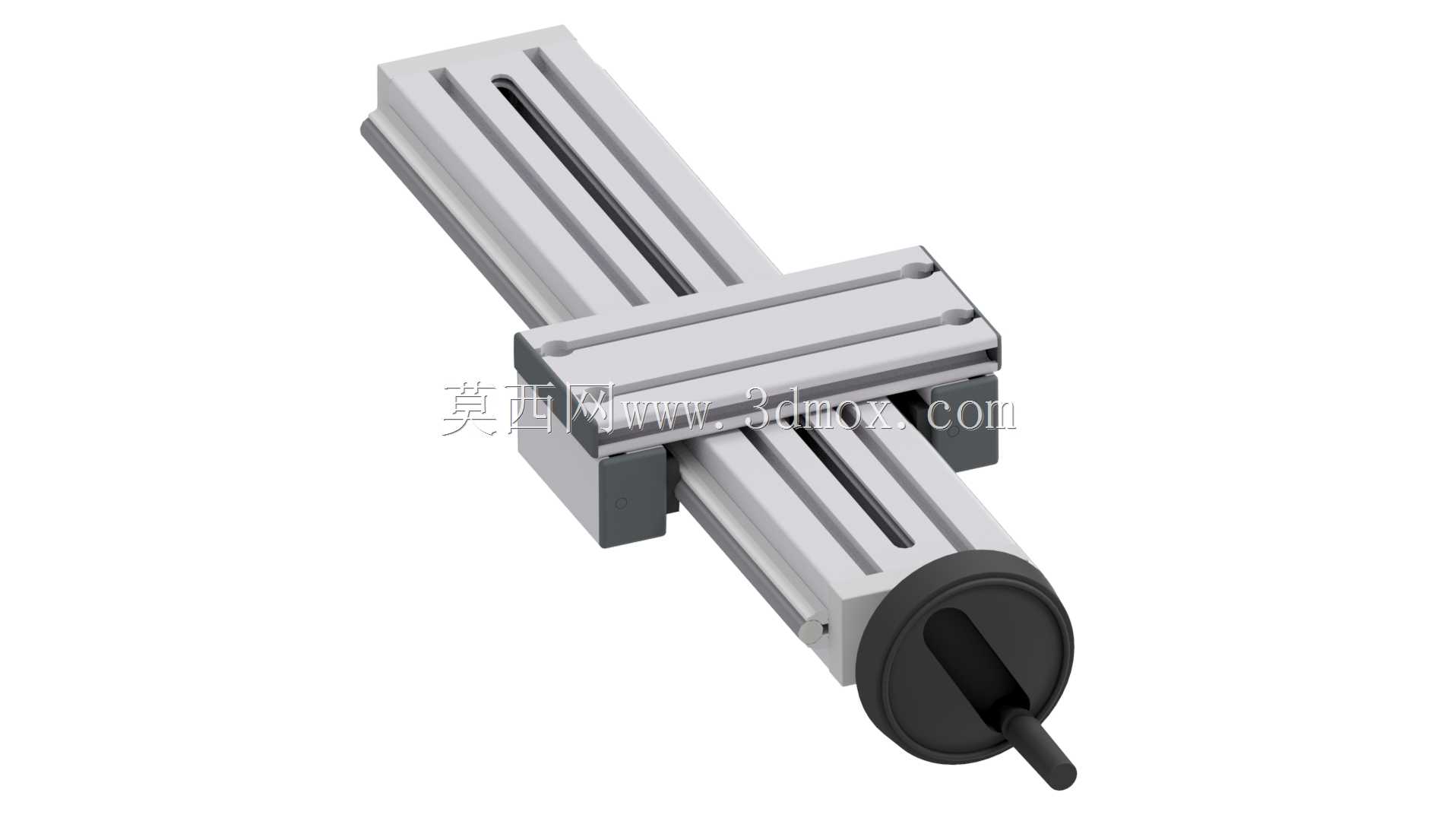

　　在小型工装夹具、检测工位定位、实验室试样装夹这类需要频繁手动调整工位位置的场景里，这类带锁紧功能的手动直线滑台是非常实用的功能部件，相比电动滑台它不需要布设驱动线路与控制系统，成本更低、调整响应更快，适合行程不长、调节频次高但不需要自动进给的作业场景。从结构设计来看，这款滑台采用双平行光轴作为导向支撑，光轴选用不锈钢材质，表面经过精磨处理，粗糙度控制在Ra0.8以下，和滑座内部镶嵌的高密度聚乙烯导向衬套配合，既能保证滑动过程的顺畅度，又能在长期往复滑动时保持较低的磨损率，不需要频繁加注润滑脂也能维持稳定的滑动阻力，避免出现卡顿或者间隙过大的问题。滑台的驱动端采用手轮配合细牙螺杆的传动结构，手轮边缘做了滚花处理，

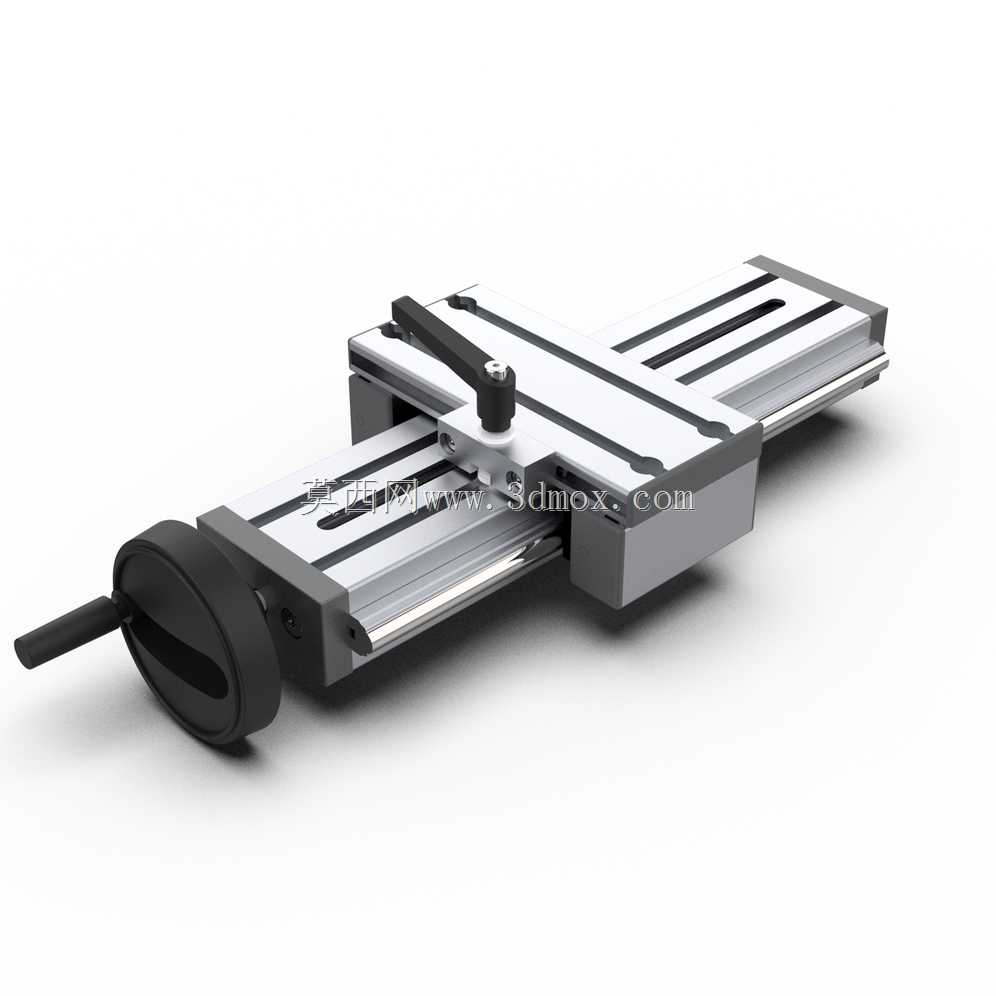

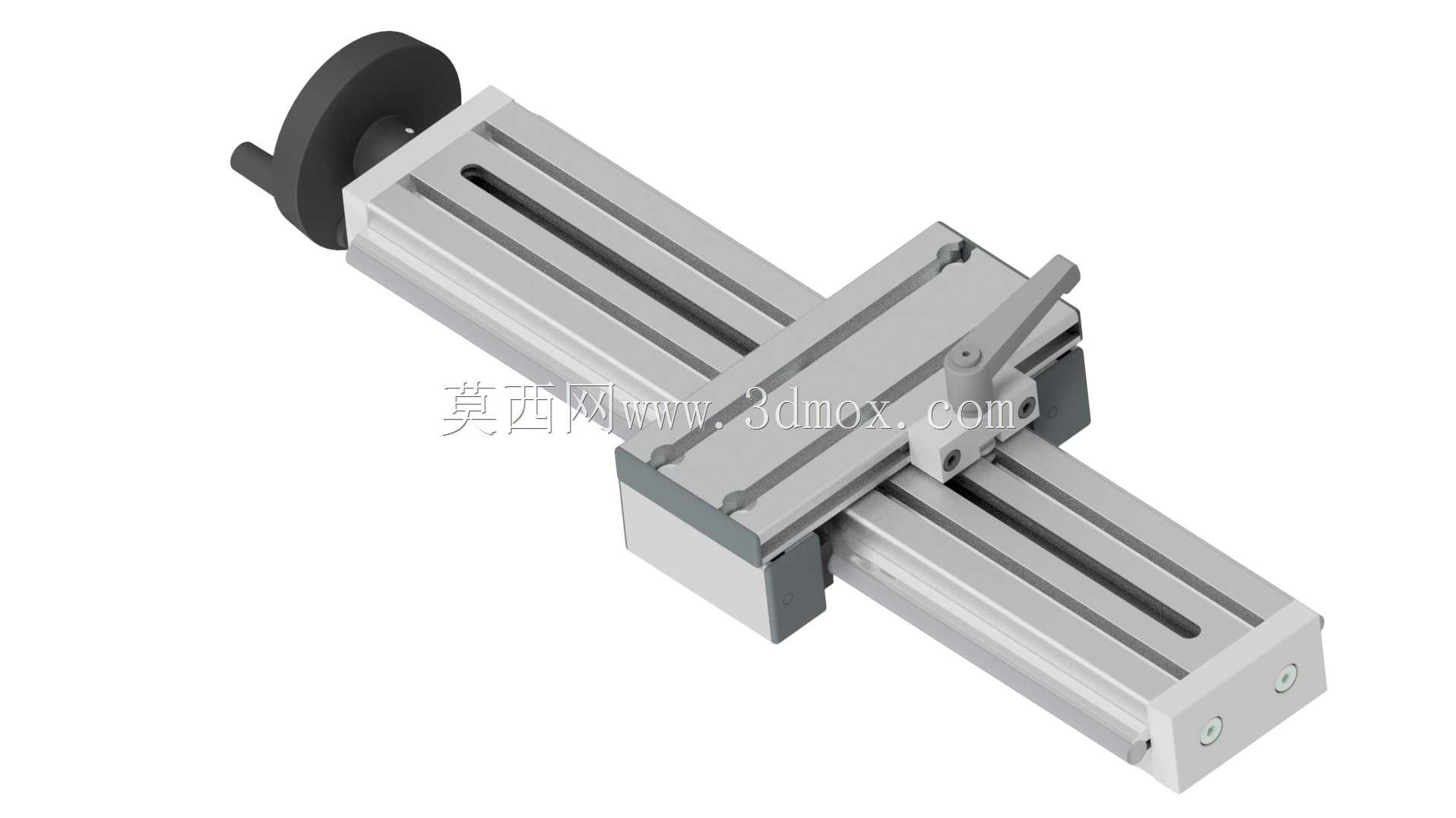

　　手动旋转时的摩擦力足够，不会出现打滑的情况，细牙螺杆的导程设计为1mm，转动手轮时滑台的进给量可以精准控制，适合做微米级的微调对位，满足小尺寸工件装夹时的位置精度要求。滑台的锁紧机构采用侧压式快锁结构，扳动侧面的锁紧手柄时，内部的压块会直接抵紧在导向光轴的侧面，依靠摩擦力锁定滑台的当前位置，锁紧后滑台不会因为加工过程中的振动或者外力触碰出现位置偏移，锁紧力的大小可以通过压块的固定螺钉进行调整，适配不同负载下的锁紧需求。滑台的台面做了多条平行的T型槽结构，槽宽按照通用工装夹具的安装尺寸设计，可以直接搭配T型螺栓固定各类夹具、试样座、检测探头等部件，不需要额外在台面上打孔攻丝，安装调整的灵活性很高。从安装边界来看，

　　这款滑台的底座两端预留了沉头安装孔，孔位间距按照标准的滑台安装尺寸设计，可以直接固定在光学平板、工装台架或者设备的安装基准面上，底座的底面经过精铣处理，平面度控制在0.02mm以内，安装后不会因为基准面不平导致滑台卡滞。滑台的整体外形宽度控制在120mm以内，长度根据行程不同有多种规格，整体高度不超过50mm，占用的安装空间很小，适合在紧凑的设备内部或者狭小的工装工位上使用。设计这类手动滑台的时候，最需要注意的是导向部分的配合间隙，聚乙烯衬套和光轴的配合间隙要控制在0.01-0.02mm之间，间隙太大会导致滑台移动时出现晃动，影响定位精度，间隙太小则会增大滑动阻力，手动调节时手感发涩，长期使用还会加剧衬套的磨损。

　　另外锁紧机构的位置设计要避开滑台的行程范围，保证滑台在全行程移动时不会和锁紧手柄发生干涉，手柄的扳动角度控制在90度以内，操作时不需要太大的空间就能完成锁紧和松开的动作。在实际使用场景中，这类滑台常被用在小型钻床的工件进给工位、印刷设备的网版对位调整、光学检测设备的镜头位置微调、电子元件组装的工位定位等环节，相比燕尾槽结构的手动滑台，这种双光轴导向的结构抗偏载能力更强，滑台伸出底座较长距离时也不会出现低头的情况，滑动过程的平行度更好，长期使用后的精度保持性也更优。滑台的所有金属部件都做了发黑或者镀铬的防锈处理，在潮湿的车间环境或者实验室环境下使用也不容易出现锈蚀，不需要频繁做表面维护。聚乙烯导向衬套设计为可更换结构，长期使用出现磨损后，只需要拆开滑座两端的端盖就能更换衬套，不需要整体更换滑台，后期维护成本很低。滑台的传动螺杆两端采用铜套作为支撑，螺杆和滑座之间的螺母采用消隙结构设计，正反转切换时的空程差控制在0.03mm以内，做位置微调时不会出现空转的情况，对位的手感非常清晰。
