手动配重式垂直开启铝型材有机玻璃门结构

　　这套垂直启闭的门体结构，常应用在设备防护隔断、洁净区间隔、小型设备操作口防护场景中，相比传统左右推拉门，它不会占用门洞两侧的横向操作空间，对于操作位排布紧凑的生产线、实验室边台、小型设备工位来说，能最大化释放周边操作区域，避免门体开启后磕碰周边放置的工具、工件。门体采用模块化铝型材做框架主材，型材选型兼顾边框刚性与装配便利性，边框槽道可直接嵌入密封胶条、固定面板，无需额外焊接或复杂打孔加工，现场组装时只需用标准角件、螺栓即可完成框架拼接，适配不同尺寸的门洞预留尺寸，调整边框型材长度就能适配宽800mm到1600mm、高1000mm到2200mm区间的常规安装洞口。

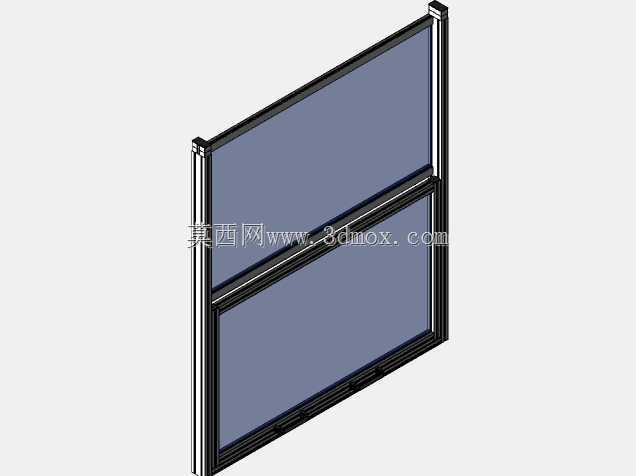

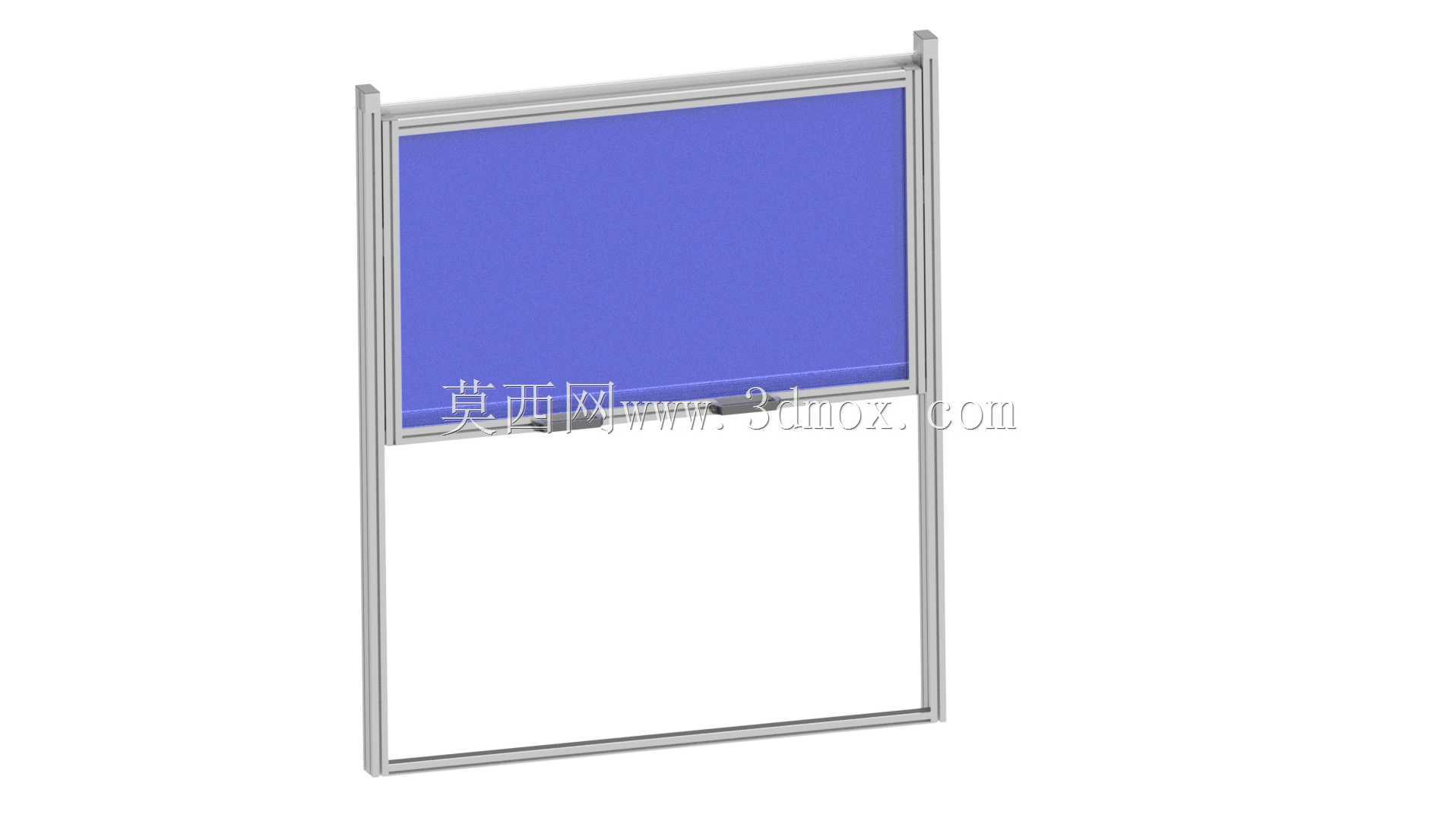

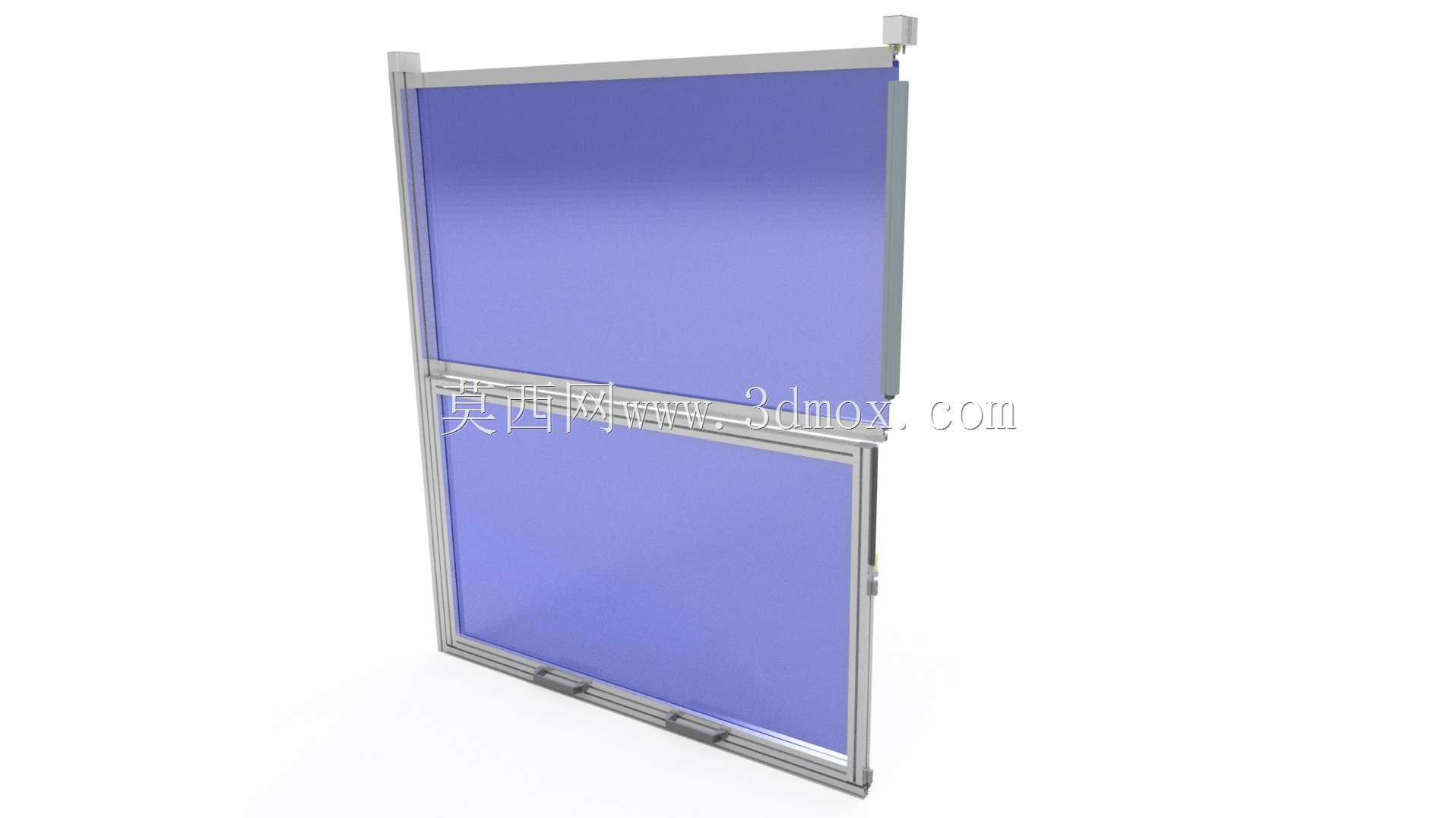

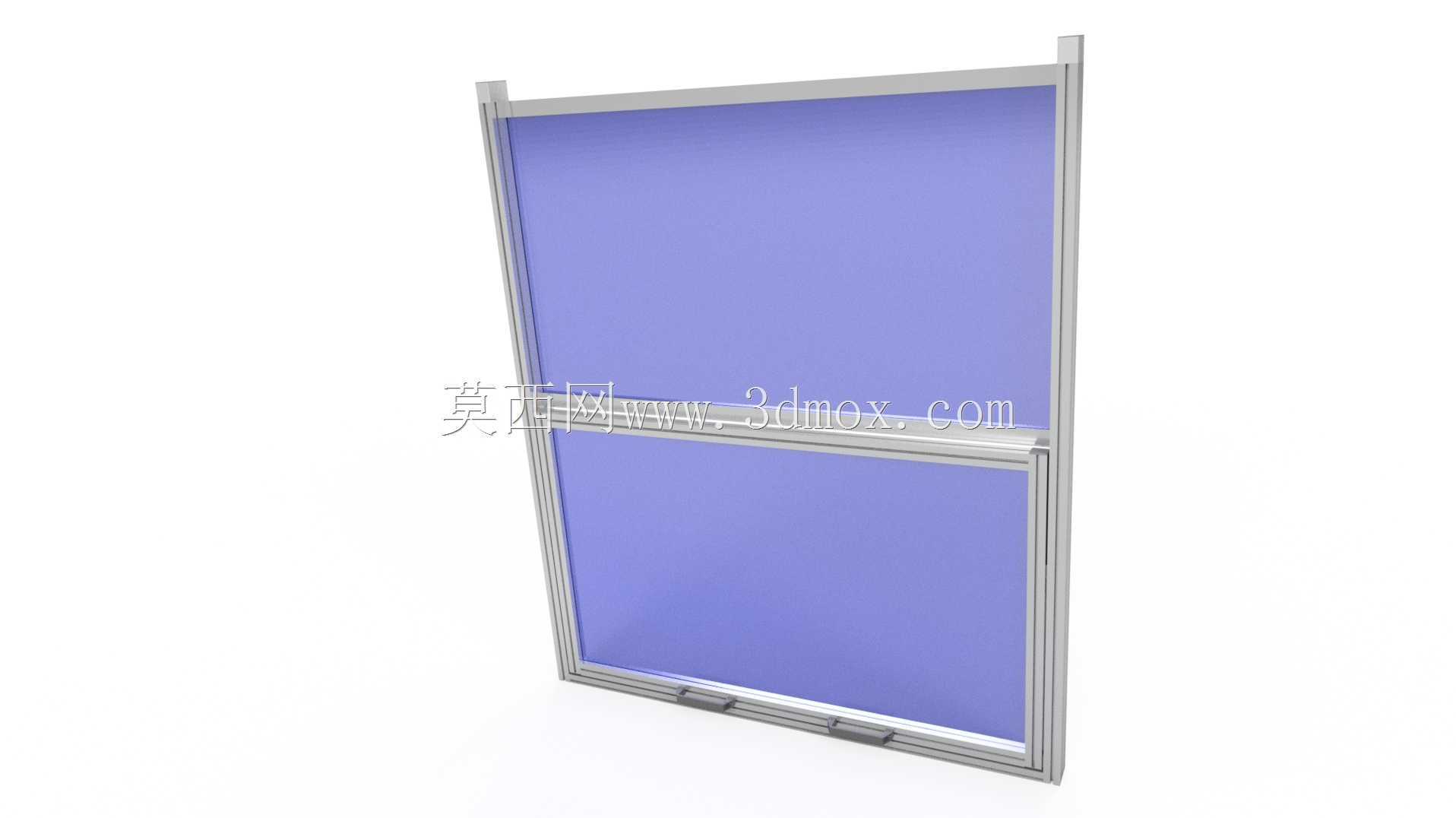

　　门体的启闭核心靠滑轮-链条配重系统实现，两侧边框顶部安装带深沟球轴承的定滑轮，传动链条绕过滑轮后，一端连接活动门扇的侧边连接座，另一端连接等重的配重块，配重块隐藏在两侧竖向铝型材的空腔内，不会外露占用外部空间，也能避免人员触碰传动部件造成夹手风险。配重块的重量严格匹配单块活动门扇的整体重量，使得门扇在任意垂直高度位置都能保持悬停状态，操作人员无需额外施加锁止力，就能让门扇停在需要的开启高度，取放物料、调整设备参数时不用额外撑住门体，操作便利性大幅提升。门扇面板采用5mm厚的有机玻璃材质，透光率可达90%以上，既可以清晰观察门体另一侧的设备运行状态，又能起到物理隔离防护作用，阻挡加工过程中飞溅的切屑、冷却液，同时有机玻璃的抗冲击性能优于普通玻璃，即使受到意外磕碰也不会产生碎裂飞溅的锐角碎片，适配车间、实验室的安全防护要求。

　　设计过程中，竖向导轨的槽道做了低摩擦处理，门扇侧边嵌入的尼龙导向块和铝型材导轨槽间隙控制在0.2mm到0.5mm之间，既保证门扇上下滑动时不会出现卡滞、晃动，又能避免间隙过大导致门扇关闭后密封不严。门扇的上下边框都加装了软质防撞胶条，门扇下降到闭合位置时胶条会先接触下边框型材，缓冲闭合冲击力，降低启闭过程的碰撞噪音，同时填补门扇和底框之间的缝隙，减少粉尘、飞沫从缝隙处穿过。整个门体的安装边界要求不高，不需要在墙体或设备框架上做复杂的预埋结构，只需通过铝型材角码将整体框架固定在门洞周边的结构件上即可，固定点每间隔400mm设置一处，就能保证整体框架的安装刚性，门扇满行程启闭时框架不会出现明显形变。

　　从实际使用场景来看，这类垂直启门结构尤其适配需要频繁启闭、但操作空间有限的工位，比如小型实验设备的防护舱、生产线旁的工件传递口、洁净室的物料传递窗，相比上翻式启门结构，它的启闭行程是垂直方向，不会向门洞前方探出占用操作空间，操作人员站在门前就能完成门扇的升降操作，不需要侧身避让开启的门体。传动部分的所有运动部件都隐藏在铝型材框架的槽道或空腔内，外部没有突出的传动零件，日常清洁时只需擦拭面板和框架外表面即可，没有容易积尘的外露缝隙，适配有洁净要求的生产、实验环境。设计时还预留了锁具安装位，可根据使用需求在门扇侧边加装机械锁或电磁锁，闭合后可实现门锁功能，限制无关人员随意开启，满足设备安全管理的要求。
