铝型材梯形丝杠直线驱动滑台模组

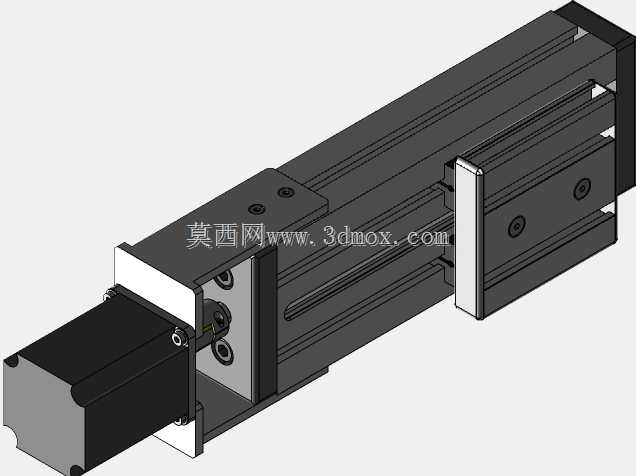

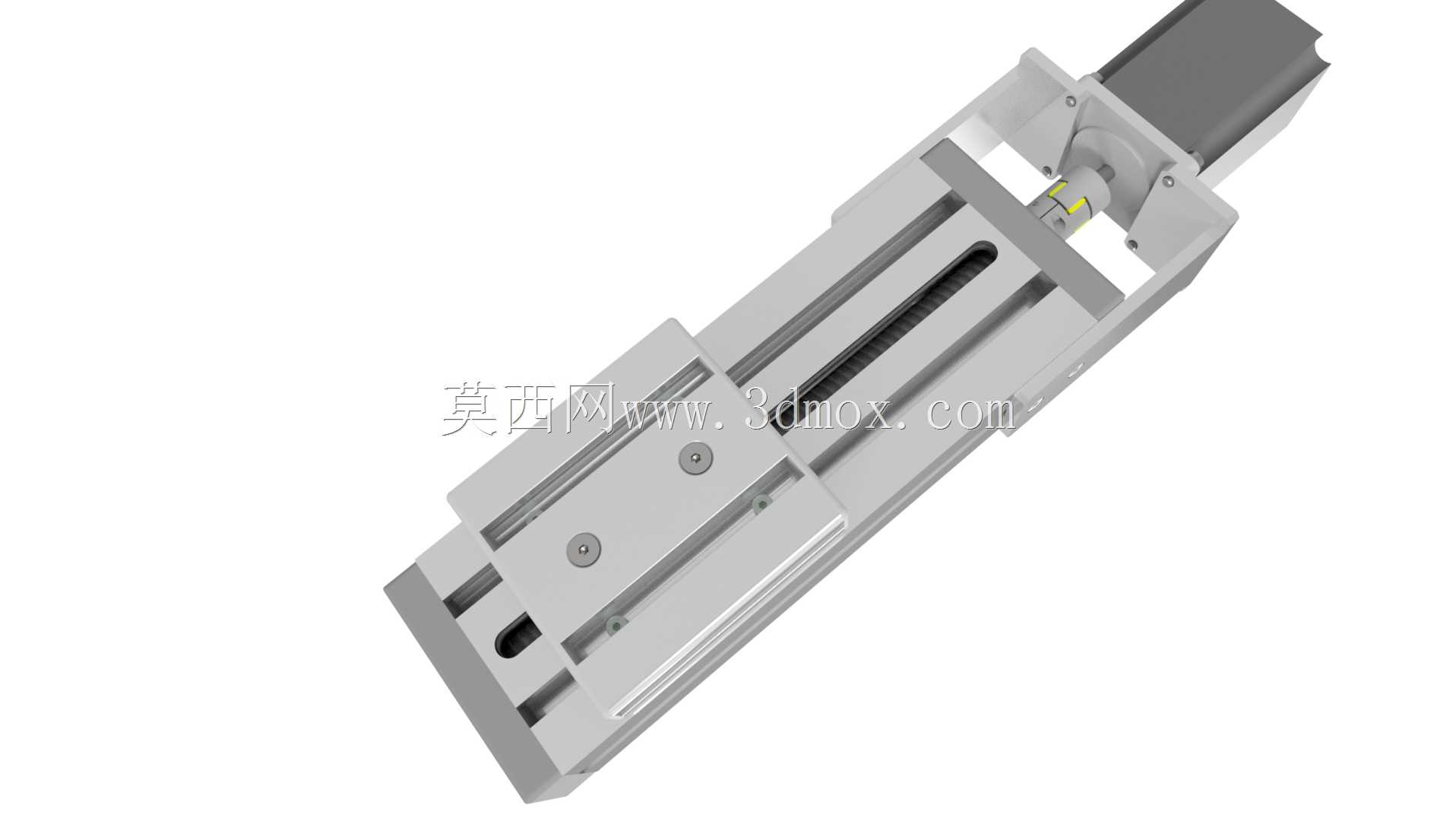

　　这款直线驱动滑台在小型自动化工位的适配性很强，常见于3C产品小零件的工位推送、检测设备的探头位移调整、小型包装线的料仓换位这类对负载要求不高，但需要稳定直线往复动作的场景，区别于重载滚珠丝杠滑台，它的成本控制更优，适配小推力、短行程的低速传动需求，日常运行速度不超过0.1m/s，完全能覆盖轻载工位的动作要求。主体结构采用两种规格的工业铝型材拼接搭建，19x90规格的型材作为滑台的移动承载主体，45x90规格的型材作为底部固定基座，两种型材都采用标准欧标槽设计，不需要额外做定制安装面，不管是直接锁在设备台面，还是在滑台动子上加装夹爪、吸盘、检测探头这类执行末端，都可以直接利用型材T型槽穿入T型螺栓固定，不需要二次打孔加工，

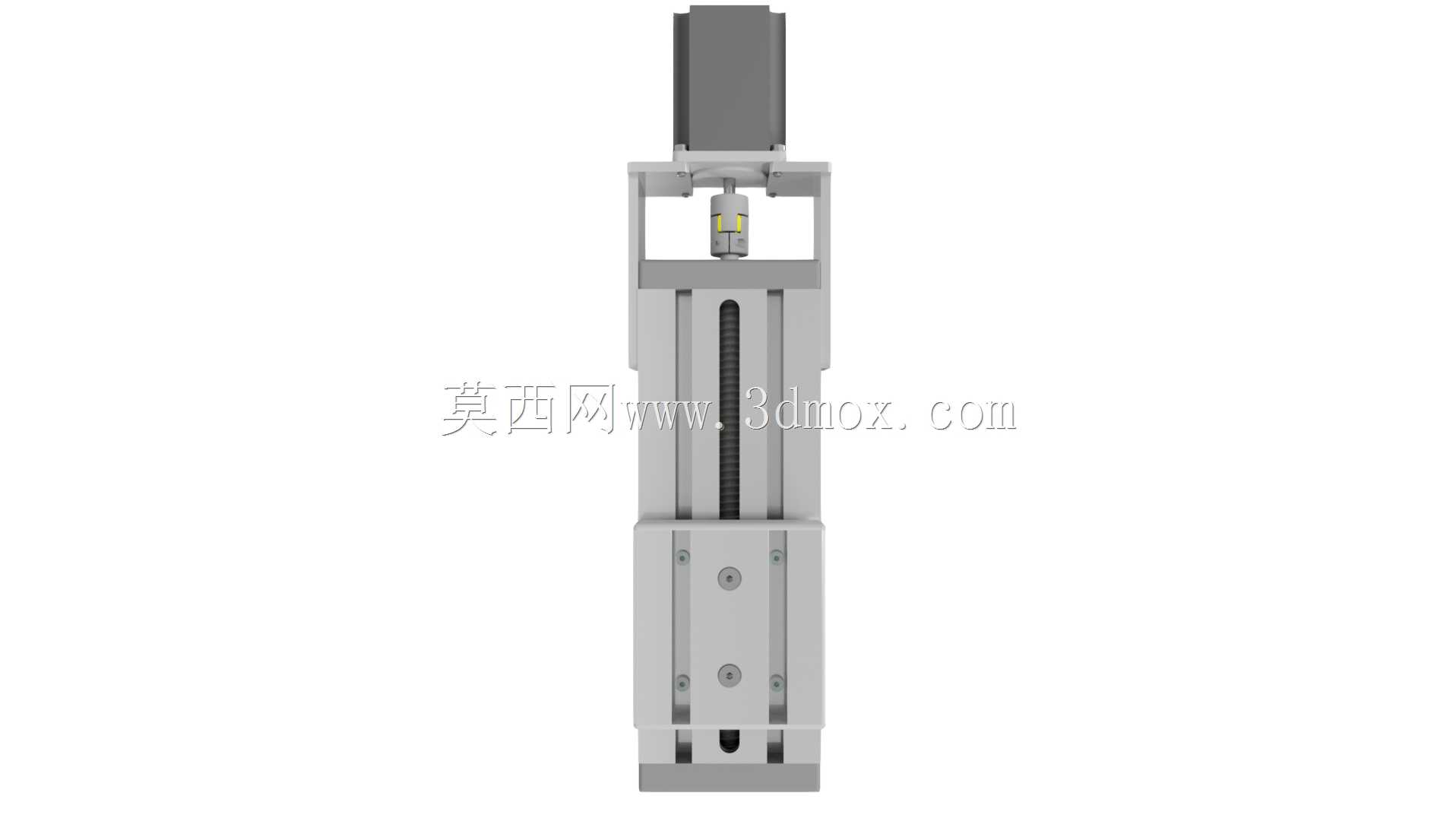

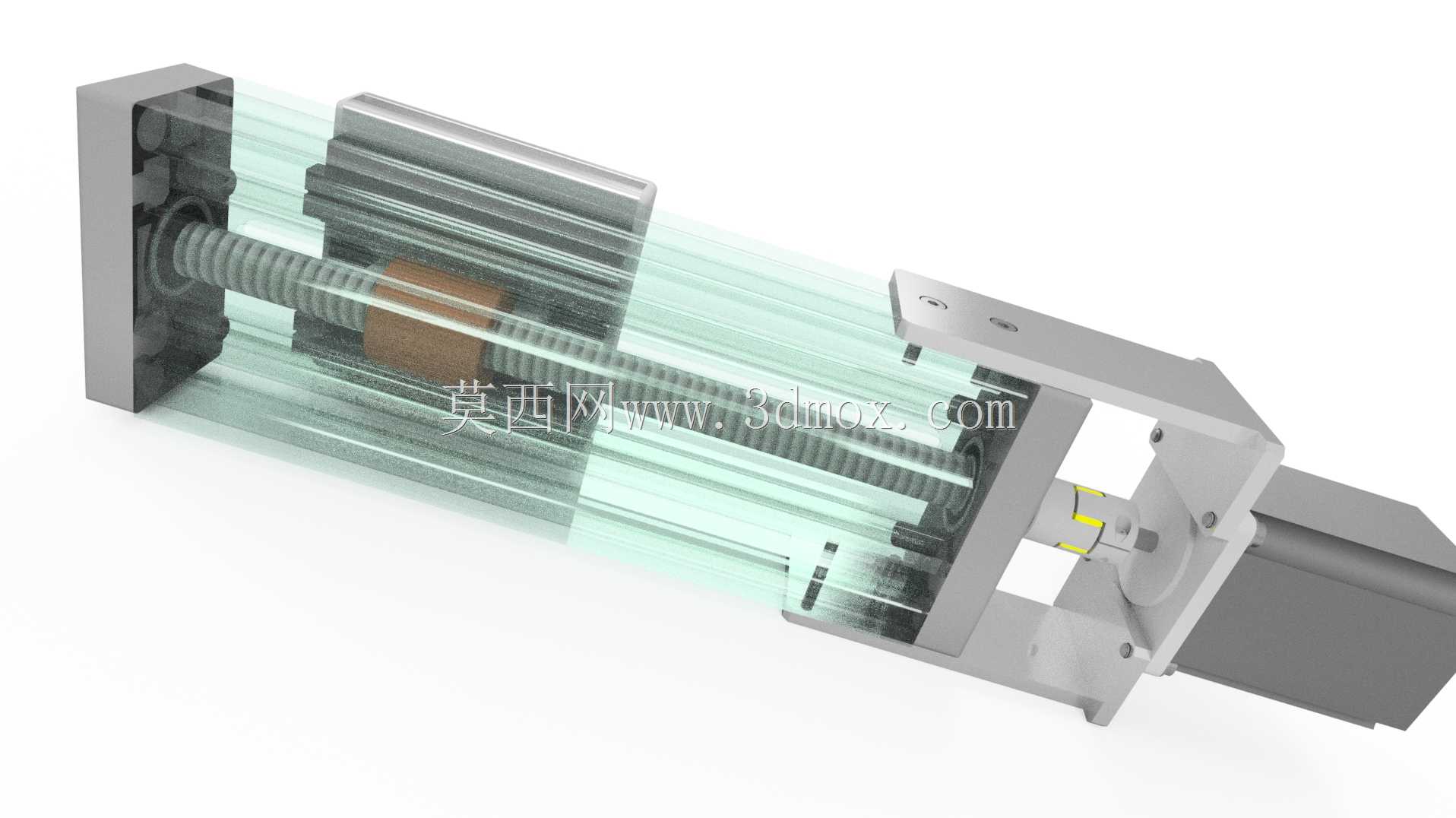

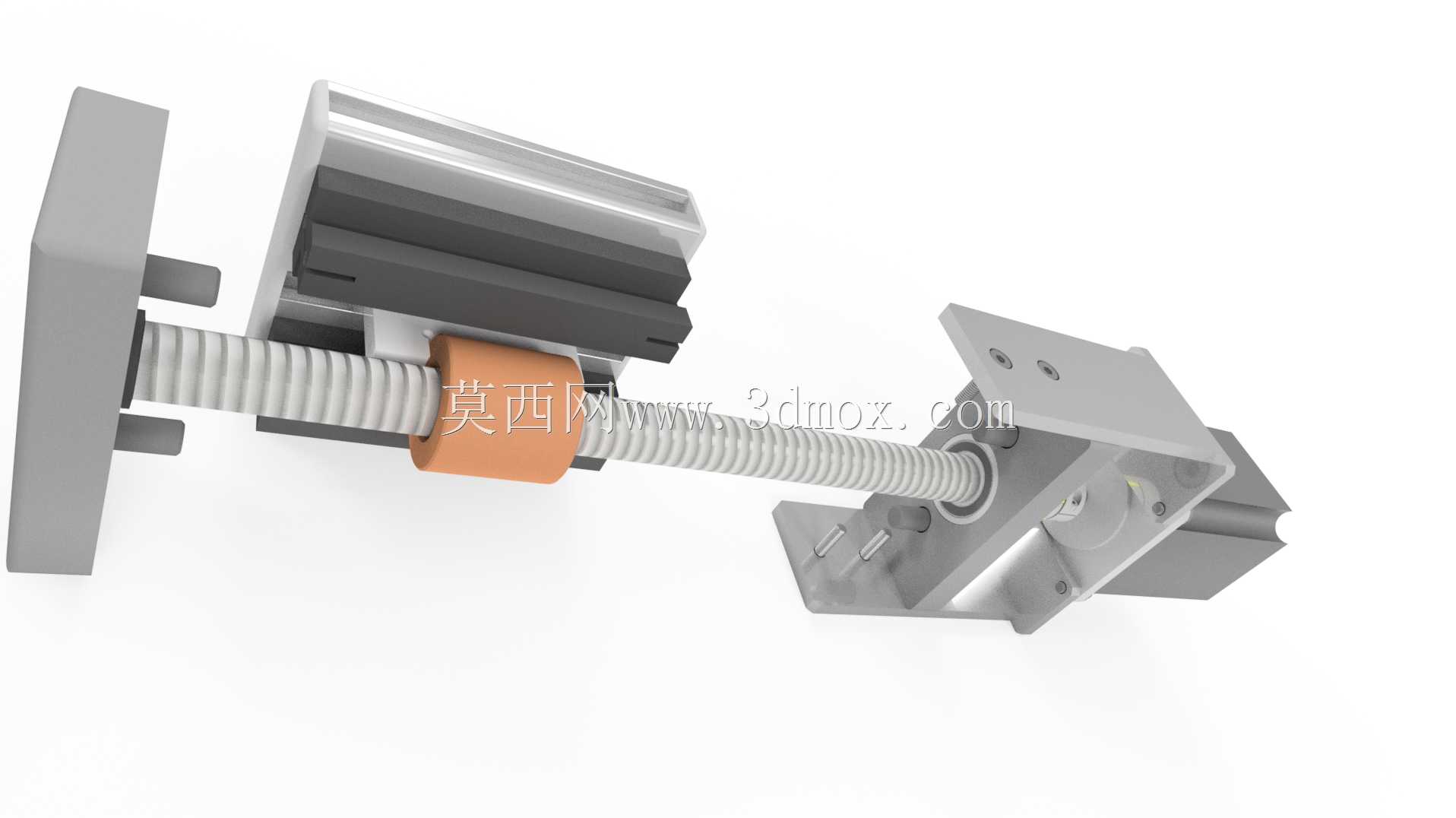

　　安装调整的灵活度很高。传动部分采用梯形丝杠副，配合高密度聚乙烯材质的导轨导向条，这种设计的优势在于自带一定的自锁特性，当驱动端断电时，滑台动子不会因为自身搭载的负载重量出现滑移，不需要额外加装抱闸机构，对于垂直安装的小负载上下料场景，能省掉额外的制动配件，简化整体结构；聚乙烯导轨条和铝型材基座直接嵌合安装，不需要额外加装钢制直线导轨，运行噪音比钢制导轨更低，同时自润滑特性不错，日常维护不需要频繁加注润滑脂，适合洁净度要求稍高、不方便经常做设备保养的工位。设计上把驱动电机直接集成在滑台的端部，通过联轴器和梯形丝杠直连，没有额外的同步轮、皮带这类中间传动结构，整体结构非常紧凑，端部安装的电机适配常规的42/57系列步进电机安装孔位，

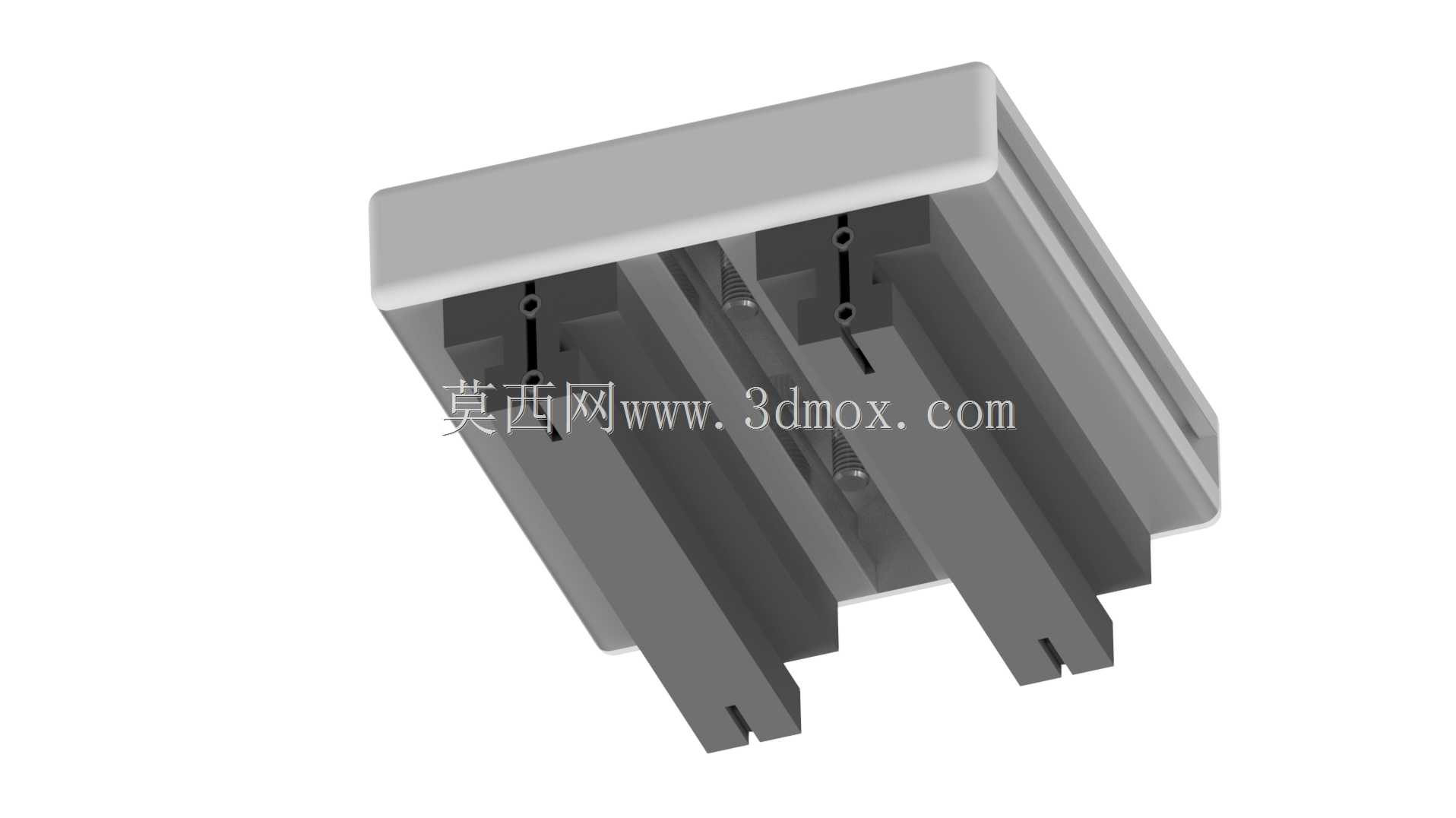

　　用户可以根据自己的推力需求更换不同扭矩的电机，不需要改动滑台主体结构。滑台的行程限位靠两端的硬限位块实现，动子上预留了感应片安装位，用户可以根据自己的控制需求加装光电或者霍尔限位开关，接线可以直接沿着铝型材的槽位走线，配合线槽可以做到外观整洁，没有明线外露。安装边界上，这款滑台的基座宽度为90mm，整体高度控制在65mm以内，水平安装时的额定负载在5kg以内，垂直安装时额定负载不超过2kg，动子上的安装孔位按照20mm的间距排布，适配大部分小型执行末端的安装尺寸，基座两端预留了贯通的安装孔，可以直接从底部穿螺栓固定在设备台面上，也可以通过侧面的型材槽加装安装角码，适配不同的安装空间要求。实际使用中需要注意，

　　因为梯形丝杠的传动效率不高，不适合长时间高速连续运行，更适合间歇式的点位移动工况，聚乙烯导轨的耐磨度虽然能满足常规工况，但如果使用环境有大量金属切屑、硬质粉尘，还是需要加装风琴防护罩，避免硬质颗粒嵌入导轨面造成滑动卡顿、磨损加快的问题。
