手动卷筒料升降搬运小车结构

项目分类:起重机 发布时间:2024-01-09 ID:719823
  • 手动卷筒料升降搬运小车结构
  • 手动卷筒料升降搬运小车结构
  • 手动卷筒料升降搬运小车结构
  • 手动卷筒料升降搬运小车结构
  • 手动卷筒料升降搬运小车结构
  • 手动卷筒料升降搬运小车结构

  该结构针对卷材在车间内部的短距离转运、工位上料和临时高度调整而设计,常见于薄膜、纸张、标签、纺织带、软包装、铝箔及轻型金属卷料的加工现场。设备的核心任务不是承担大吨位吊装,而是在叉车或行车不便进入的狭窄区域内,由单人完成25至30公斤级卷筒的托起、对位、推送和高度保持。相比电动堆垛设备,它没有动力源和复杂控制系统,维护点集中在导向、卷筒支撑和手摇传动部分,适合节拍不高但操作频繁的辅助工位。

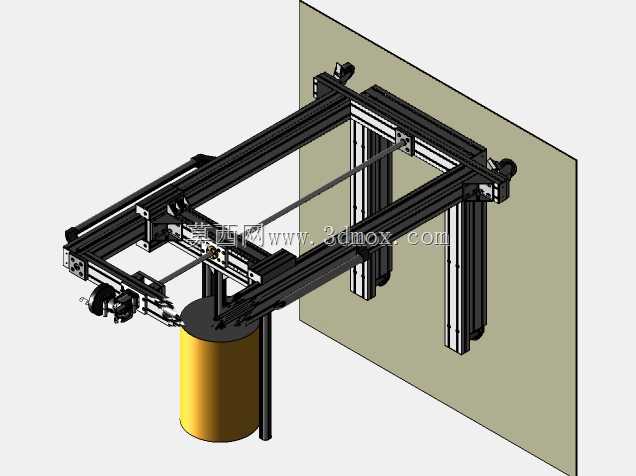

  整体机架采用模块化铝型材搭建,立柱与底架通过型材槽内连接件和角件组合,形成门式升降通道。底部两根向前伸出的支腿用于插入料架、设备台面或卷料存放区下方,使承载重心尽量靠近车架中心;支腿间距需要兼顾卷材直径、托盘宽度和通道宽度,避免支腿与地面障碍物干涉。底架后端布置脚轮,其中前轮承担进入料架下方时的支撑,后轮配合转向,使小车在设备之间的折线通道中能够灵活调整姿态。

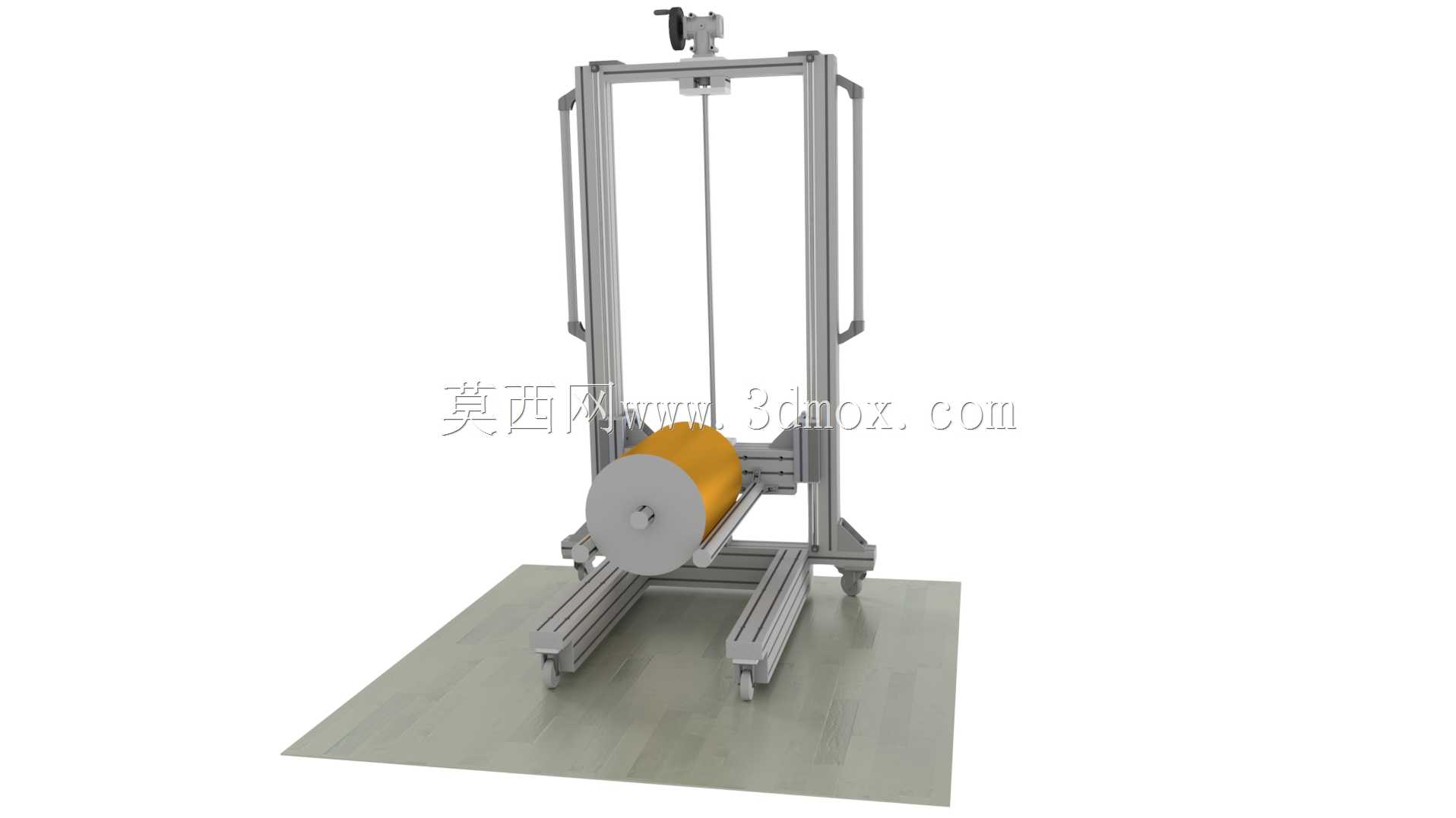

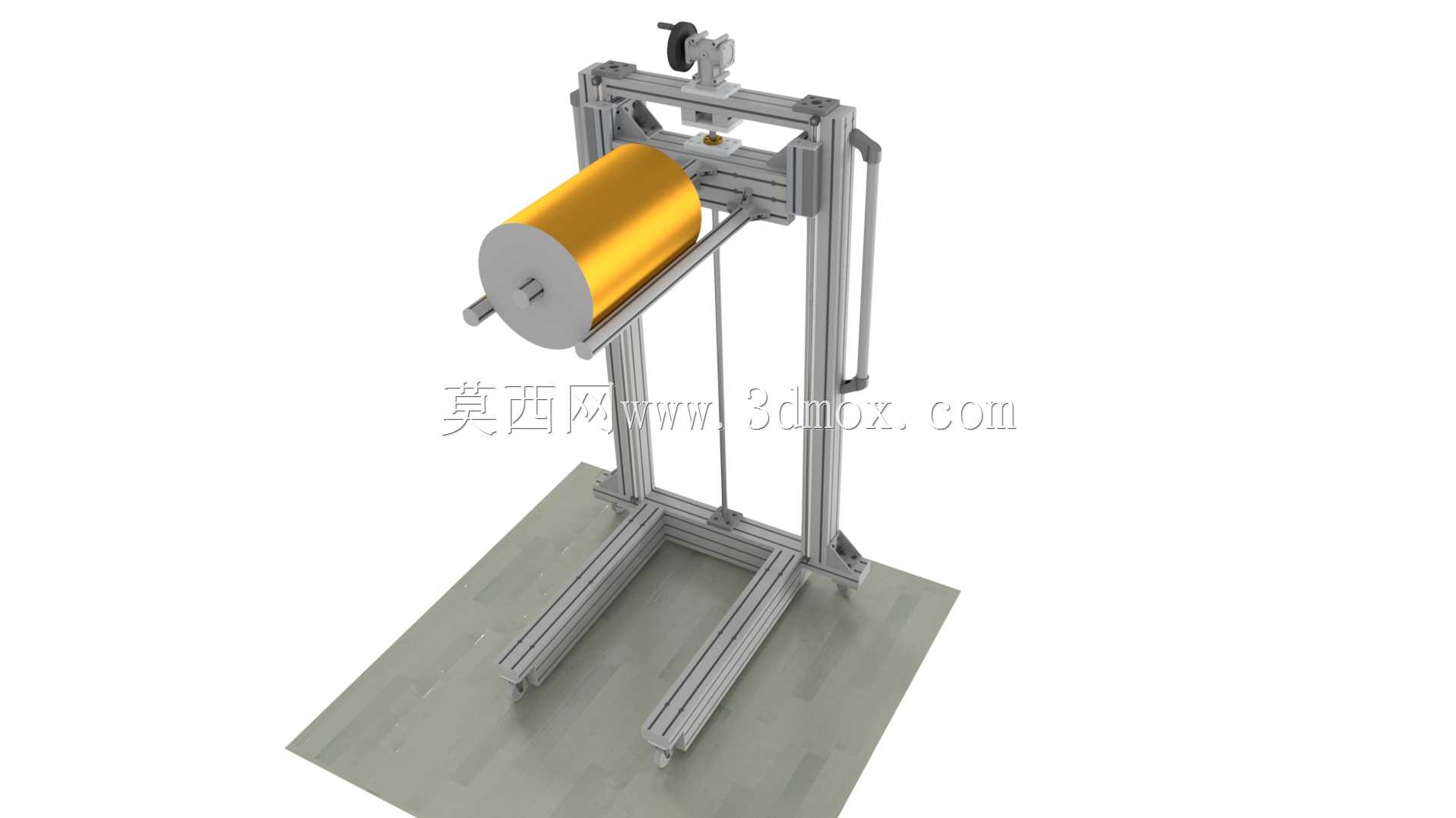

  升降部分由竖直导向杆、滑动托架、卷筒承托轴和手摇传动组件构成。两根圆导轨沿立柱方向布置,滑块内使用轴承或导向衬套,使托架在升降过程中保持平行,不允许出现明显偏摆。卷筒通过横向芯轴穿入中心孔,托架两侧的支撑高度同步变化,手摇机构经链轮、钢丝绳或绞盘形式将回转运动转换为垂直提升。设计时需要重点核算卷筒满载时的偏心载荷:卷材外圆较大而中心距导轨有一定水平距离,托架会受到弯矩作用,因此滑块间距、型材截面和连接螺栓不能只按竖直拉力估算。

  从使用流程看,操作者先将小车推至卷筒前方,调整底腿位置,使承托轴与卷材孔同轴;随后穿入芯轴或利用托架上的叉形支撑托住卷筒端部,摇动手柄将卷材抬离地面或货架。提升到目标高度后,传动机构的自锁结构承担悬停载荷,防止手柄反转或托架下滑。小车再被推送至放卷机、包装台、检验台或裁切设备旁,通过脚轮微调横向位置,使卷筒中心与设备夹持轴对齐,最后反向缓慢释放,完成上料。

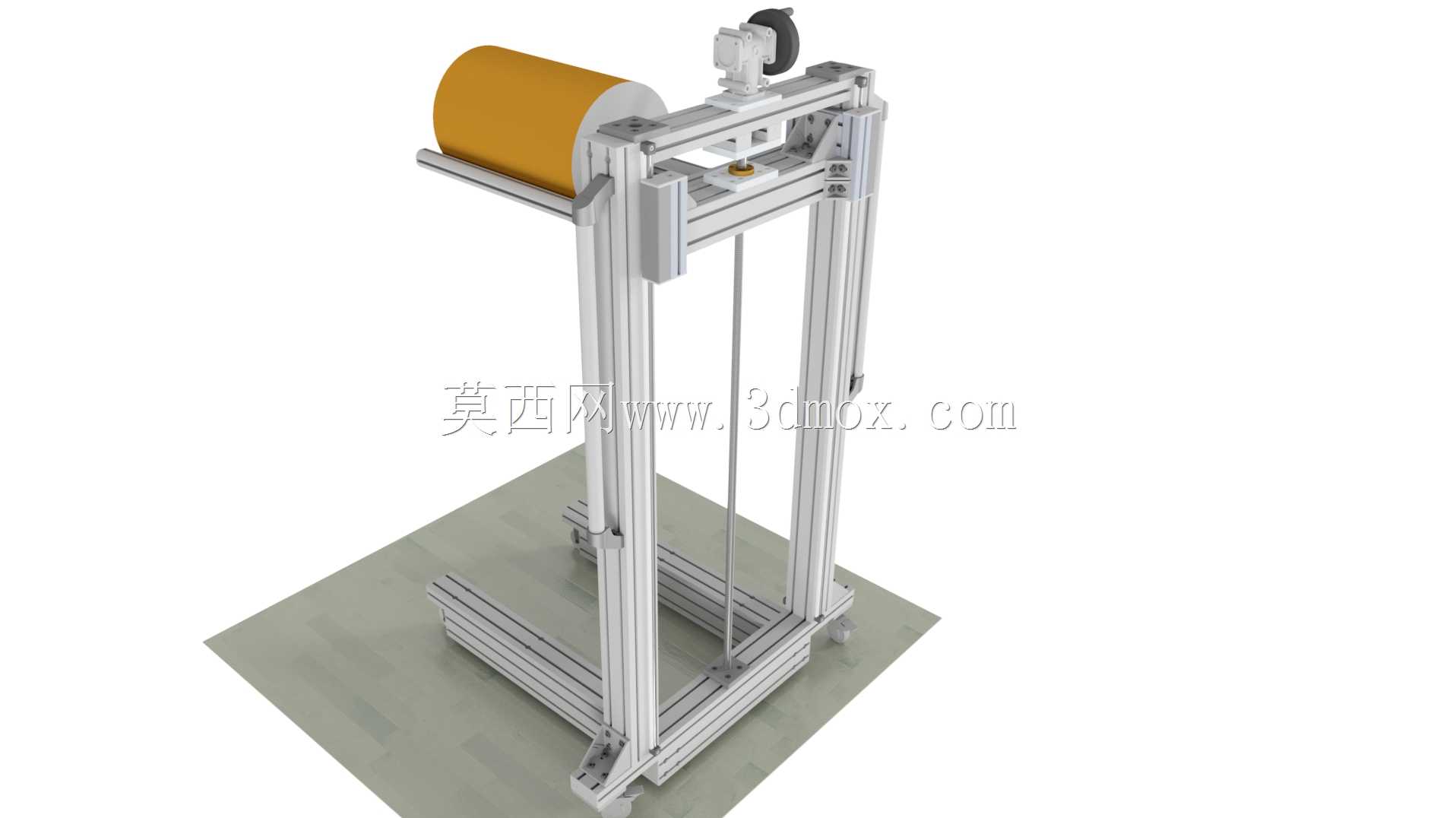

  外形边界上,这类设备的高度由最大提升行程、手摇机构布置和操作人员站立摇动手柄的舒适性共同决定。立柱上方需要预留绞车、手柄回转和钢丝绳绕绳空间,下方则要保证脚轮安装和底腿强度。宽度方向主要受卷筒长度和导轨跨距影响,若卷材较宽,承托轴两端支撑距离增大,轴的挠度需校核;长度方向则取决于底腿插入深度与后部推手位置,推手高度通常设在人体腰胸之间,以便推送时同时观察卷材与前方设备。

  建模时应把铝型材截面、槽口、端盖、脚轮安装板、导轨固定座、滑动块、卷筒芯轴、手摇柄、绕绳轮和连接件分别表达清楚。导轨与滑块的配合要保留合理间隙,卷筒轴与托架之间应体现可拆装关系,便于后续根据不同卷径更换芯轴或增加衬套。底架与立柱的交接处是受力关键区域,角件不能仅作外观处理,需体现螺栓压紧和型材端面支撑。若用于真实出图,还应补充脚轮制动、手摇力、自锁可靠性、满载稳定性以及卷材偏置时的倾覆边界校核,使结构既能完成轻载提升,也能在狭窄车间环境中安全重复使用。
