小剂量液体定量灌装设备结构设计

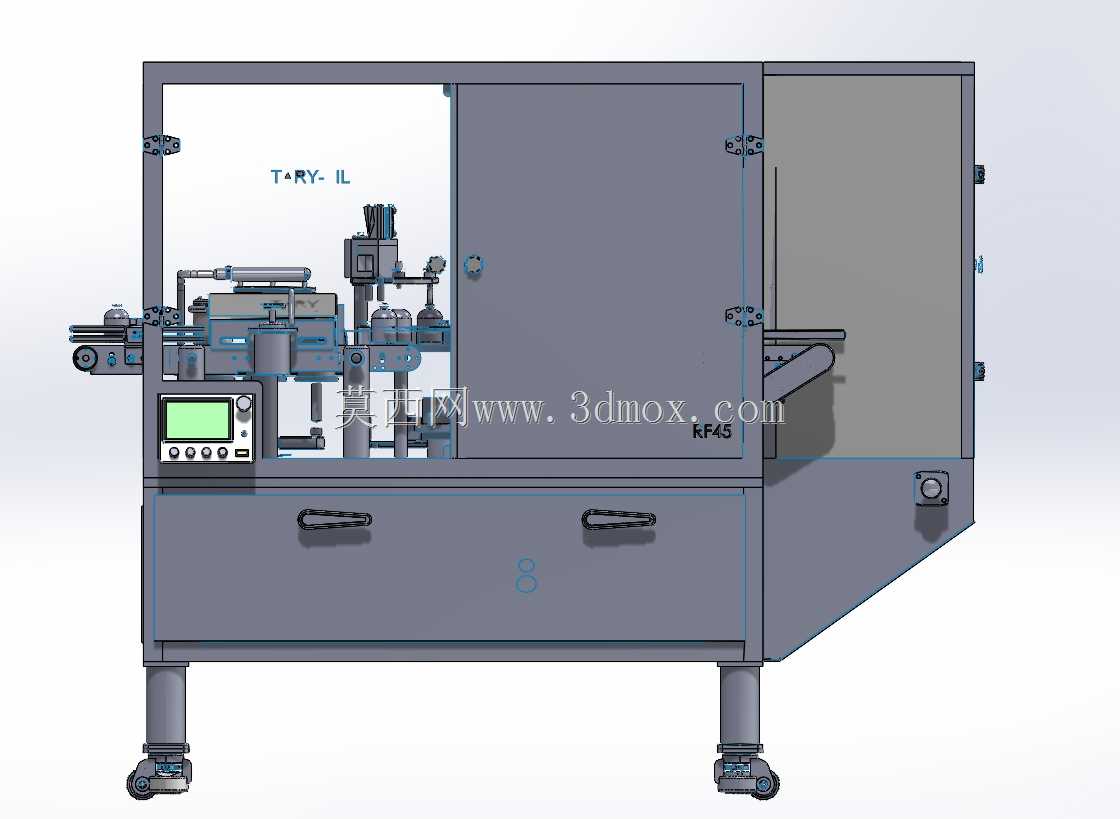

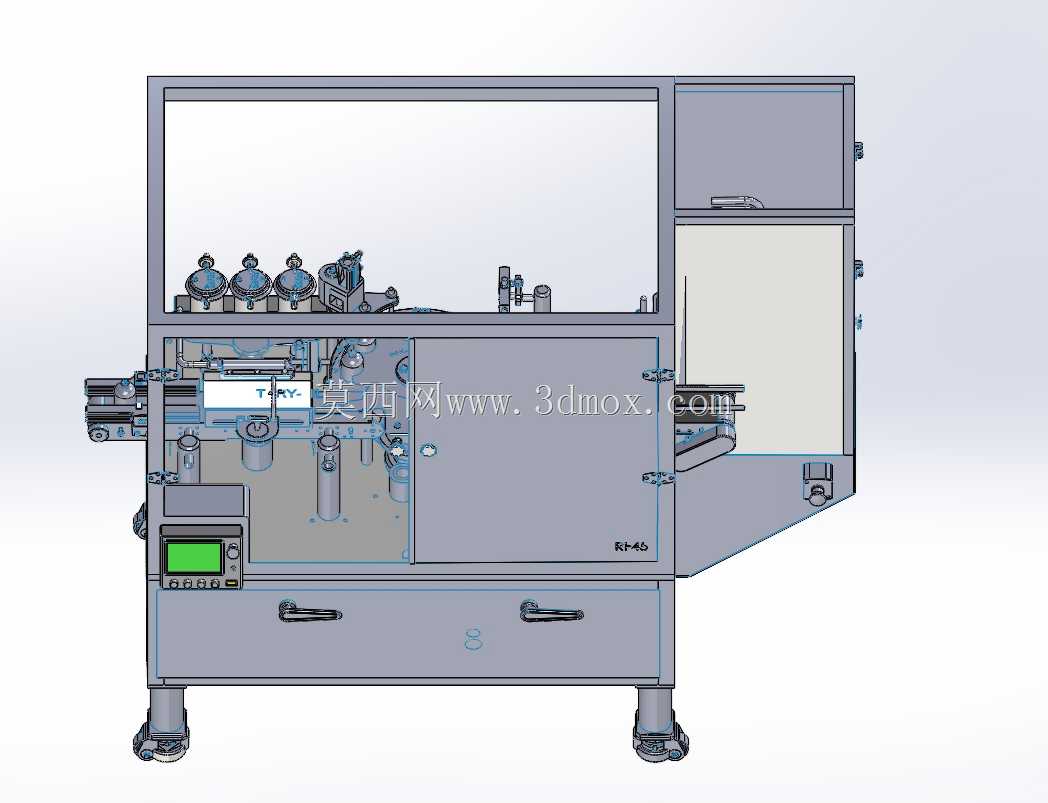

　　这套小剂量液体灌装设备的三维结构，面向日化、医药、食品及精细化工领域中小规格瓶装、杯装产品的连续灌装工序，核心处理50毫升级别的低黏度液体，在精油、口服液、糖浆、试剂、小样洗护液这类单份容量小、灌装精度要求高的生产场景中适配性较强。设备整体采用封闭式柜式机架布局，外围设置透明防护视窗，既能够阻挡灌装过程中可能飞溅的液滴，避免车间粉尘落入灌装工位污染物料，也方便运维人员直接观察内部送瓶、计量、灌装各机构的运行状态，不用频繁拆卸护罩排查卡瓶、滴液问题。

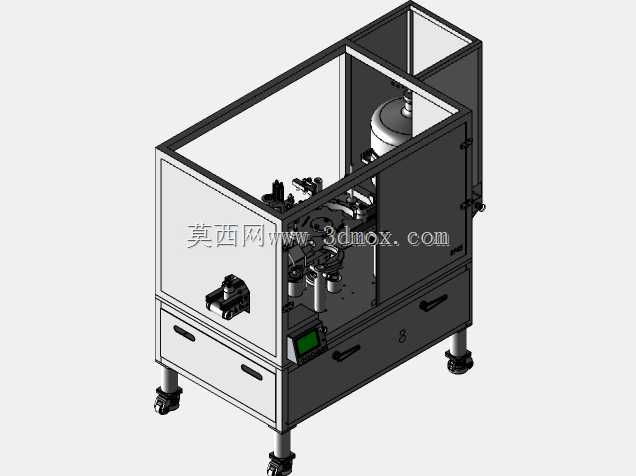

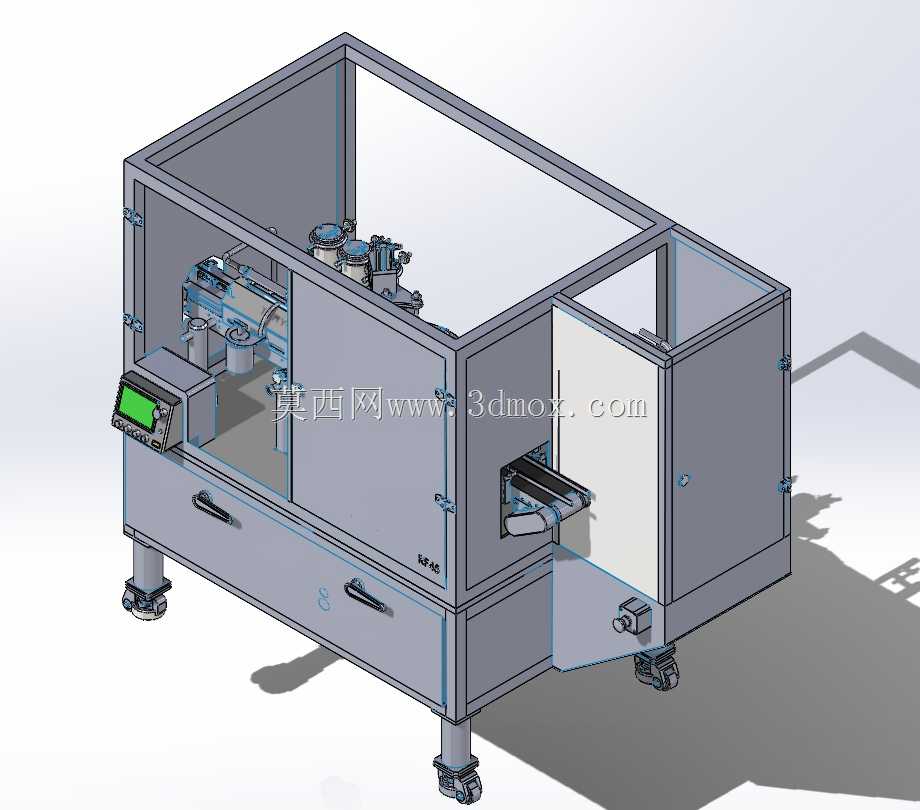

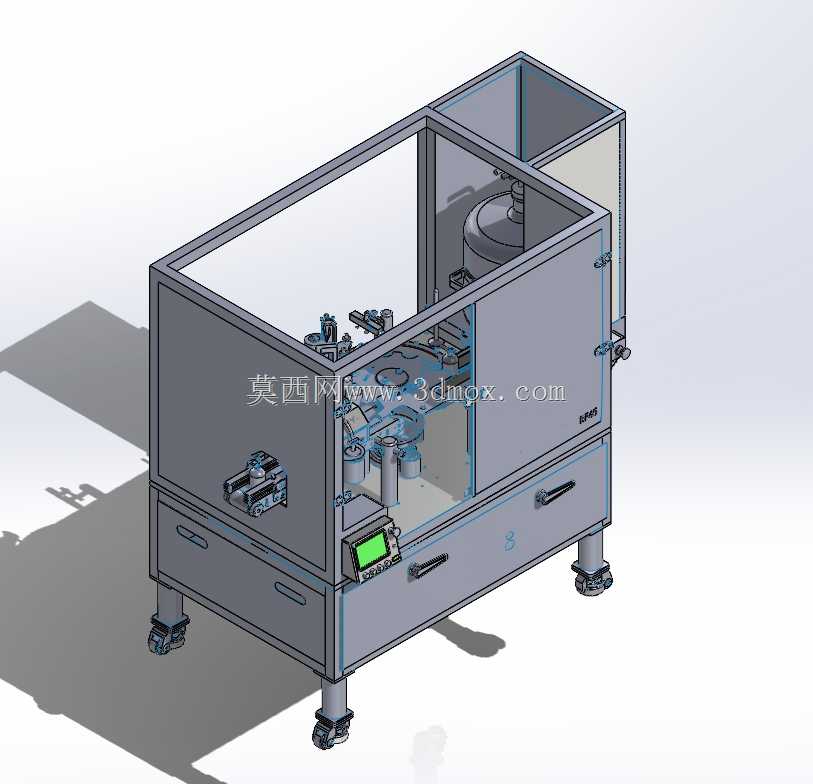

　　从结构排布逻辑来看，设备下部为承载柜体，柜体内部预留了电气控制元件、气动管路、储液中转组件的安装空间，正面设置带拉手的抽屉式检修舱，日常更换滤芯、清理液路残留、检修阀组时可直接拉开舱门操作，无需拆解整机外罩；柜体底部配置带刹车的万向脚轮与可调支撑脚，移位时可通过脚轮快速推动设备对接不同产线，就位后旋下支撑脚将整机抬离滚轮，消除运行过程中的晃动偏移，保障灌装头对位精度。柜体正面斜向嵌入触控操作屏，操作人员站在设备上料侧即可直接设置灌装容量、调整灌装速度、切换运行参数，操作姿态符合人机工程要求，不需要弯腰或探身操作。

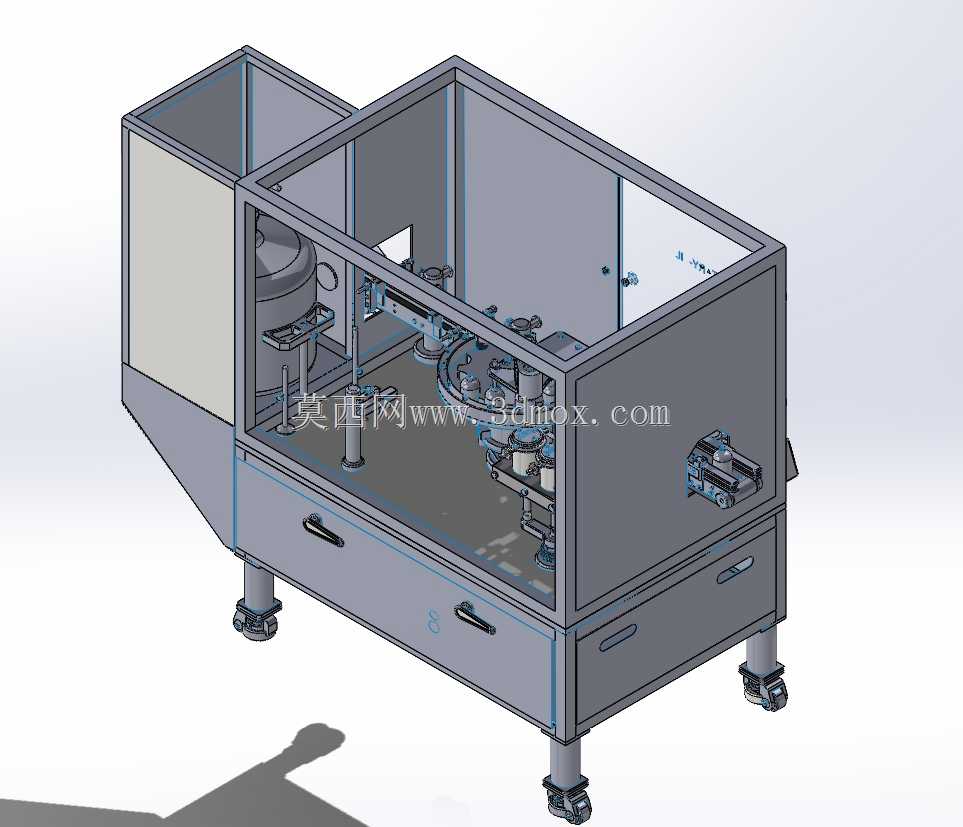

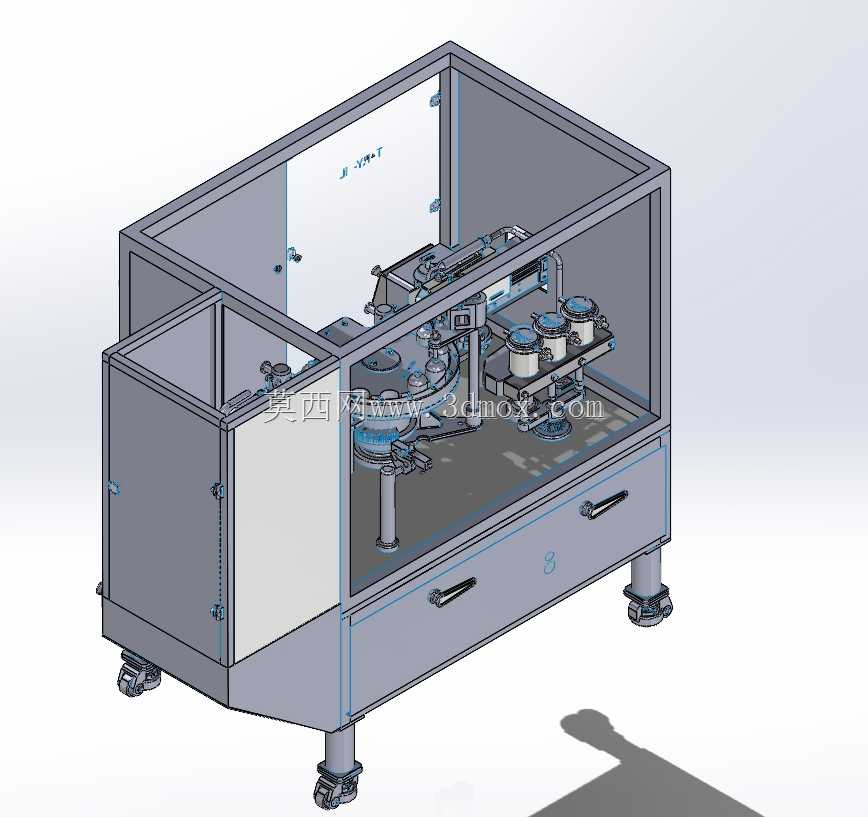

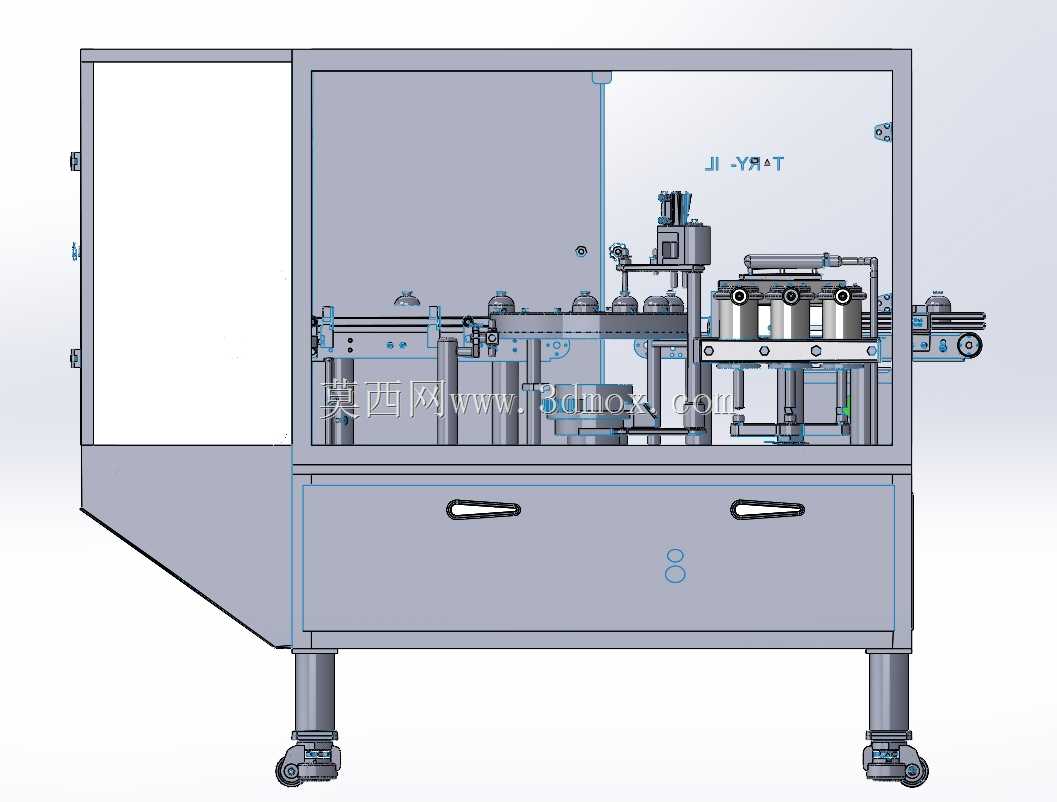

　　设备上部工作腔内部集成了多工位回转式送瓶机构、定量计量组件、灌装执行头以及工位定位夹具，回转工作台沿圆周分布多个瓶座，空瓶从上料工位送入后，随转盘依次经过瓶身定位、定量灌装、余液吹除/防滴漏、出料工位，各工序同步并行作业，相比直线式单工位灌装结构，回转布局的占地面积更小，工位衔接的空行程时间更短，中小批量生产时的节拍稳定性更好。计量部分采用适配小剂量液体的定量结构，可针对不同黏度的物料调整计量行程，针对易起沫的液体可设置分段灌装速度，先低速出液减少冲击起泡，再快速完成额定容量灌注，最后低速补量保证精度；灌装头配套防滴漏阀组，灌装完成后阀口即时闭合，避免管口余液滴落污染瓶身或输送台面。

　　设计过程中对安装边界的考量较为充分，整机的长宽高尺寸适配常规车间的通道宽度与产线对接高度，上部工作腔的护罩采用可拆卸式板块，若需更换不同规格的灌装头、适配更高的瓶型，可直接松开护罩固定件调整内部立柱的安装高度，不需要改动主机架的主体焊接结构。液路接触物料的部件均采用耐腐蚀材质布局，针对弱酸弱碱性的液体物料也能兼容，换产时可快速拆卸液管与计量腔进行清洗，减少不同物料交叉污染的风险。设备的侧边预留了气源接口与通讯接线端口，既可以单机独立完成上料、灌装、出料的半自动生产，也可以对接前端理瓶机、后端旋盖贴标设备组成全自动化包装产线，工位之间的转接高度按照标准输送线高度设置，不需要额外增设爬坡转接机构。

　　从结构建模的细节来看，各运动部件的行程间隙、管路走线空间、电气元件的散热间距都做了预留，回转工作台的支撑轴承、灌装头的升降导向组件都保留了标准件的安装选型空间，脚轮、拉手、操作屏、阀组等外购件的安装位完全匹配实物尺寸，在做产线规划时可以直接导入整线模型做干涉校验，确认设备与周边输送设备、厂房立柱、水电点位的间距是否符合操作与维护要求，避免现场安装时出现空间冲突。
