种子自动加药包装生产线机架结构

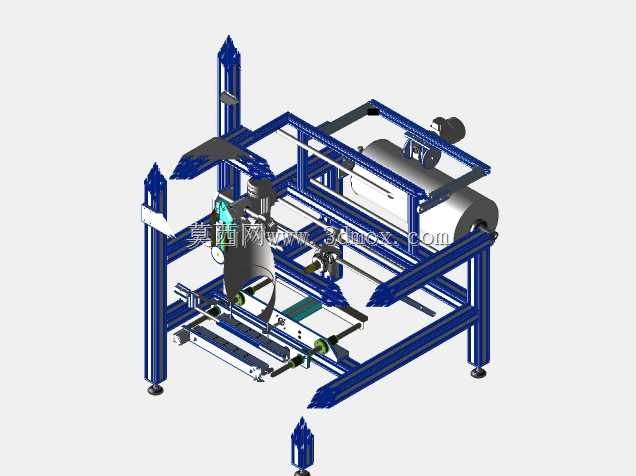

　　该套三维结构围绕种子加工后段的药剂添加工序展开，适配种业加工厂、农资分装车间内包衣种子、拌药粮种的定量加药与包装衔接工位，替代传统人工舀取药剂、手动拌匀的作业模式，整套机架采用工业铝型材拼装搭建，型材槽口预留充足，所有执行组件均可沿横梁、纵梁方向调整安装位置，无需在主框架上额外烧焊开孔，现场适配不同批次种子处理量、不同药剂加注头规格时，仅需松开T型螺栓滑动组件即可完成工位重排，改造灵活性远高于焊接一体式机架。

　　从实际产线布局逻辑来看，设备进料端可直接对接上游种子包衣机、拌药滚筒的出料口，经药剂精准加注后的种子直接落入下方包装计量工位，完成装袋、封口工序，整套结构横跨在包装输送线正上方，底部四根支撑立柱的落点完全避开下方输送带的走料通道与操作人员巡检站位，支撑脚采用可调式脚杯，可抵消车间地面的平整度误差，安装时先调平底部四根主立柱的水平度，再逐层搭建上层横梁，整体框架的长宽边界控制在常规种业车间包装工位的预留占地范围内，高度方向上层预留了药剂存储罐体的安装空间，中层布置横向滑移导轨与加注执行头，下层留空供包装料斗、输送皮带穿行，各层之间的竖向间距按照常规药剂桶更换、加注头维护的操作空间预留，操作人员站在设备侧面即可完成药剂管路接驳、喷头拆装清理，无需钻入框架内部作业。

　　功能实现层面，框架上层搭载的卧式储药罐体用于存储种衣剂、防虫药剂，罐体配套的搅拌轴可避免药剂内固体成分沉降分层，罐体出料管路沿铝型材横梁内侧走线，连接到中层可横向移动的加注执行机构，执行机构搭载在双轴滑移导轨上，可根据下方包装容器的进料口位置精准对位，加注行程、移动速度均可配合产线节拍调整，当包装工位的料袋到达加注位置时，加注头下移对准料口完成定量喷药，加注完成后抬升复位，横向滑移至等待位避让种子落料路径，整套动作逻辑和下游包装机的运行信号联锁，不会出现药剂滴漏到输送带表面、加注对位偏移洒料的问题。

　　设计过程中首先校核了铝型材框架的整体刚性，上层储药罐体满载药剂时的竖向载荷通过横梁均匀传递到四根主立柱，型材选型时预留了足够的安全系数，避免满载运行时框架出现晃动、导轨滑移精度跑偏的问题；导轨的安装基准面在装配时统一校平，保证加注头横向移动的直线度，防止长期运行后出现卡位、加注位置偏移；所有管路、线缆均沿型材内置槽口布设，外部无裸露管线，既避免车间内粉尘、种子碎屑堆积在管线表面，也防止操作人员走动时勾挂管线；框架侧面预留了电气控制阀组的安装板位，可直接固定药剂计量泵、气动电磁阀组件，气路、液路的排布路径最短，减少管路弯折造成的药剂残留，日常换药剂品种时，拆开管路接头即可快速冲洗内壁，不会出现不同药剂交叉污染的问题。

　　针对种子加工车间多粉尘、偶尔有药剂溅洒的工况，整套结构的铝型材表面阳极氧化处理，耐腐蚀易擦拭，所有连接紧固件均采用不锈钢材质，长期在车间环境下使用不会生锈卡死，后期调整工位、拆解搬迁时都能顺利拆装；设备的安装边界充分考虑了车间通道的通行要求，框架外侧无突出的尖锐零部件，支撑立柱外侧可加装透明防护挡板，既不影响操作人员观察内部加注作业状态，也能防止运行过程中人员误触移动的加注机构。整套结构把药剂存储、精准加注、横向对位、工位避让几个功能模块整合在同一模块化机架上，可直接配套不同规格的种子包装线，不需要对原有车间地基做特殊改造，就位调平后接驳水电气即可投入使用，很好地解决了种子加药工序里药剂加注不均、对位不准、现场清理维护麻烦的实际痛点。
