手持式气动直柄打磨抛光工具结构

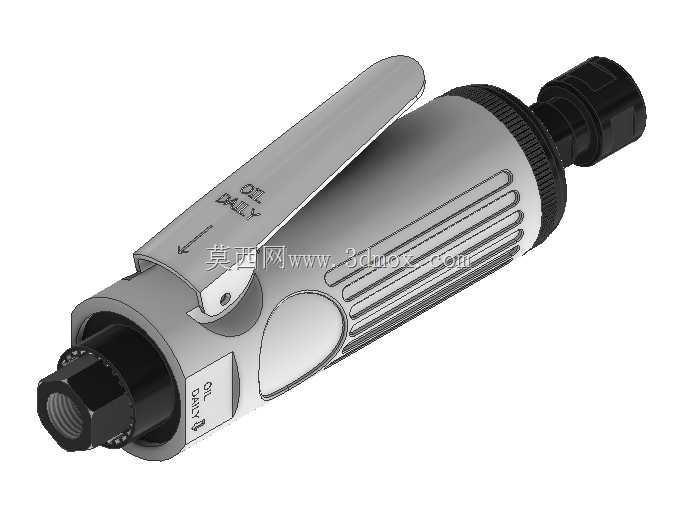

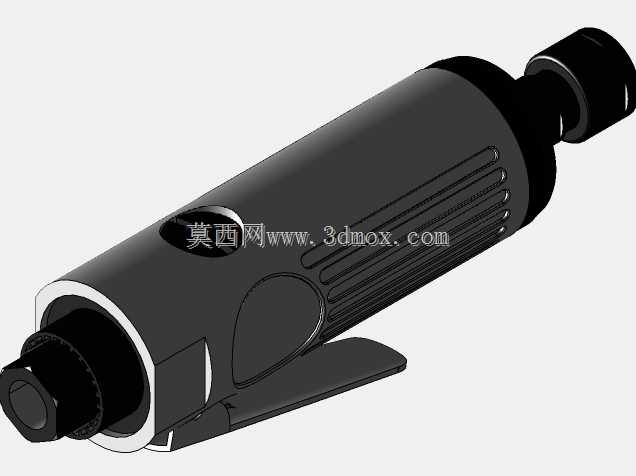

　　这款直柄式气动打磨工具，是金属加工、模具修配、五金件后处理场景里的常用手持作业器具，在车间的钳工工位、模具维修区、钣金打磨工段都能见到它的使用场景，相比电动打磨工具，它依靠压缩空气驱动，没有电机过热烧毁的风险，长时间连续作业的稳定性更强，适合在有防爆要求的涂装、焊接配套打磨工位使用。从结构设计来看，整体采用直柄同轴布局，动力输出端与握持主体处于同一轴线，作业时操作者可以顺着手臂方向施加进给压力，针对狭小空间内的焊缝打磨、铸件飞边去除、内孔边缘倒角这类作业场景，直柄结构的可达性要优于角向打磨工具，不会因为机头弯折产生操作干涉。工具的控制扳机设置在握持段的上侧，采用按压式杠杆结构，操作者单手握持时可以用食指自然搭靠控制启停，

　　扳机的行程做了分段设计，轻按可以实现低速启动，避免刚启动时磨头高速甩出造成工件表面过切，按到底后达到额定转速，适配大余量的磨削作业。握持段的外壳做了轴向的防滑凹槽设计，既可以增加手掌与壳体的摩擦力，避免作业时沾了切削液或者金属粉尘出现打滑，同时凹槽形成的空气流通间隙，能带走连续作业时壳体传导的热量，长时间握持不会出现烫手的问题。进气接口设置在工具的尾端，采用标准的内螺纹快插接口结构，可以直接对接车间通用的8mm气动气管，接口内部集成了进气过滤结构，能阻挡压缩空气里携带的管路杂质进入气动马达腔体，减少叶片磨损，延长工具的使用寿命。输出端采用弹簧夹头结构，可以适配不同柄径的磨头、砂轮磨棒、抛光轮等作业附件，夹头的锁紧螺母做了滚花处理，

　　日常更换附件时不需要额外的专用扳手，徒手就能完成松紧操作，减少换附件的辅助时间。夹头前端的壳体上做了一圈防滑橡胶圈，作业时如果需要近距离控制打磨精度，操作者可以用另一只手扶住前端位置，橡胶圈能隔绝前端磨削传导的震动，提升操作稳定性。从安装边界和外形尺寸来看，整体长度控制在适合单手握持的范围，最大外径不超过常规成年男性的手掌握持宽度，尾部的进气接口没有突出的凸起结构，在伸入管件内部、型腔角落作业时，不会被工件边缘卡滞。工具的排气方向做了侧向导流设计，不会直吹操作者的手部，也不会把打磨产生的金属粉尘吹向作业面影响视线，排气通道内设置了消音结构，能降低高压气体排出时产生的噪音，改善车间作业的噪音环境。在实际功能设计上，

　　内部的气动马达采用叶片式结构，输出扭矩平稳，在施加一定磨削压力时不会出现明显的转速掉降，针对不锈钢焊缝打磨、铝合金件表面抛光、塑料件毛边去除这类不同材质的作业需求，都能保持稳定的磨削效率。壳体的连接位置都做了密封结构设计，打磨作业时产生的金属粉尘、切削液不会进入壳体内部损坏气动组件，日常维护只需要定期从进气口注入专用气动润滑油，就能保证内部叶片的润滑状态，降低故障概率。这款工具的结构设计充分考虑了手持作业的人机工程学，重量分布均匀，重心落在握持段的中心位置，长时间举持作业不会出现明显的手部疲劳，针对不同的作业场景，只需要更换前端的作业附件，就能完成磨削、抛光、倒角、去毛刺等多种不同的加工工序，是机加工后处理、模具修配、金属构件制作环节里通用性很强的手持作业工具。在结构建模的过程中，需要重点关注气动马达腔体的同轴度公差，保证叶片转动时的动平衡，减少作业时的震动；扳机杠杆的转动间隙要控制在合理范围，既不能卡滞也不能有过大的松旷量，保证控制的灵敏度；夹头的内孔锥度要和标准附件匹配，保证装夹的同轴度，避免高速转动时磨头出现跳动，影响加工表面质量。
