九缸星型航空活塞动力装置结构

　　这套径向布置的活塞动力结构，主要面向轻型螺旋桨飞机、大比例遥控航空模型以及复古航空器展示场景。星型发动机在早期通用航空和教练机上应用很广，其核心优势是曲轴长度短、整机迎风面集中，多缸围绕中心曲轴箱均匀分布后，冷却气流可以直接扫过每一组气缸散热片，不需要复杂的液冷管路和散热器，在低速飞行器上可靠性和维护便利性都比较突出。

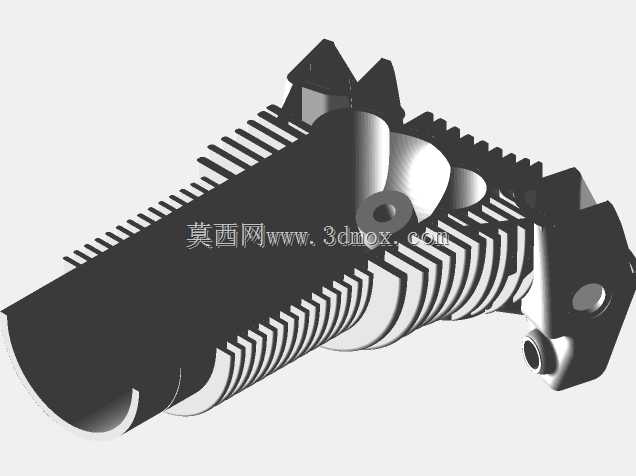

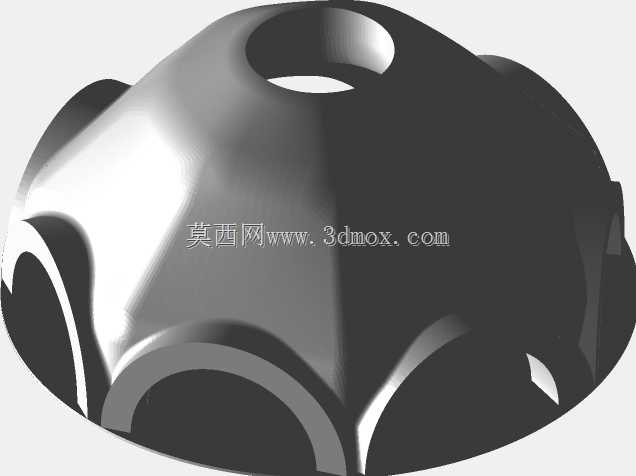

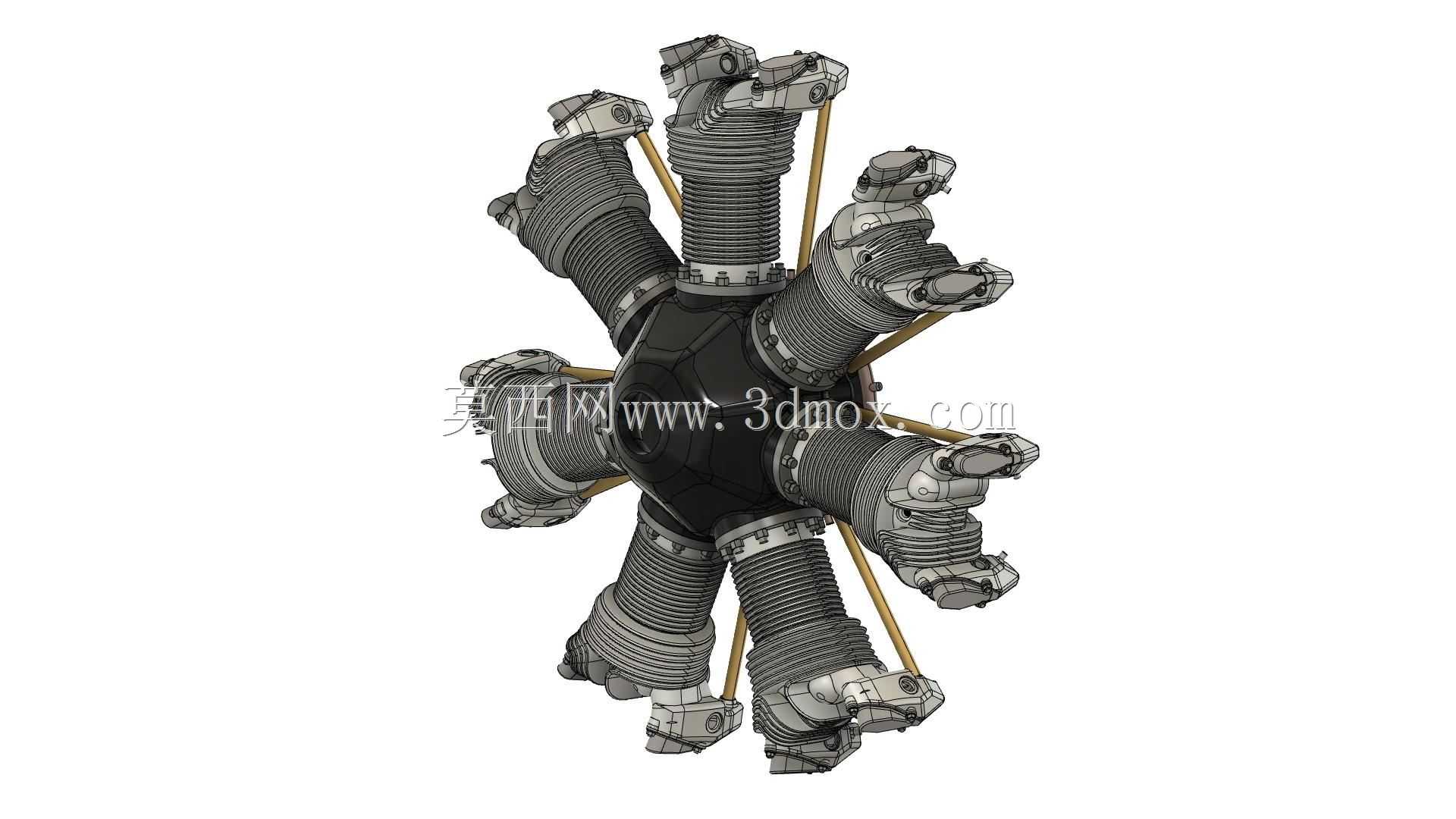

　　从结构拆解角度看，模型围绕中心曲轴箱布置九组独立气缸，相邻气缸沿圆周方向保持等夹角，整机受力呈放射状对称。每组气缸都包含带密集散热鳍片的缸体、顶部摇臂室盖、气门机构和进气通路；缸体外侧的金色杆件对应摇臂与推杆传动路径，把中心附近凸轮机构的动作传递到气缸顶部，控制进排气门按点火顺序开闭。曲轴箱前端预留螺旋桨安装轴系，后端则布置安装边和附件连接界面，能够把活塞往复运动转化为稳定的旋转输出。

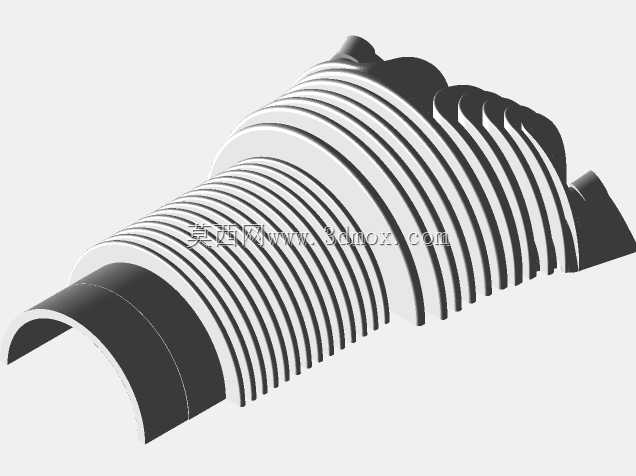

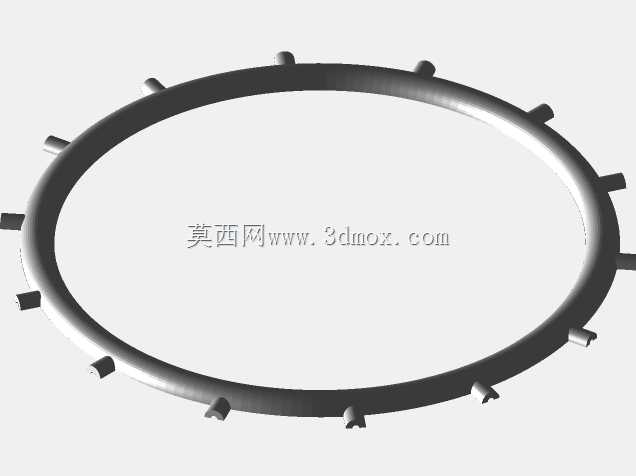

　　设计这类动力装置时，首先要处理的是周向堆叠带来的干涉问题。九组气缸围绕同一中心旋转排布，缸体、摇臂盖、推杆和排气管路都在有限圆环空间内展开，建模时需要逐缸检查相邻部件的最小间隙，尤其是气门室盖外轮廓和推杆走向，不能只在正视方向判断无碰撞，还要沿曲轴轴向复核装配余量。散热片采用多层环形薄片结构，既还原风冷发动机的外形特征，也体现真实产品中增大换热面积的思路；片与片之间保持均匀间距，便于气流通过，避免局部热堆积。

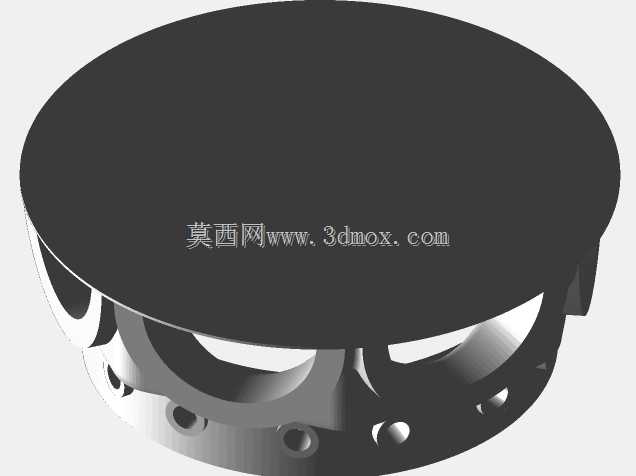

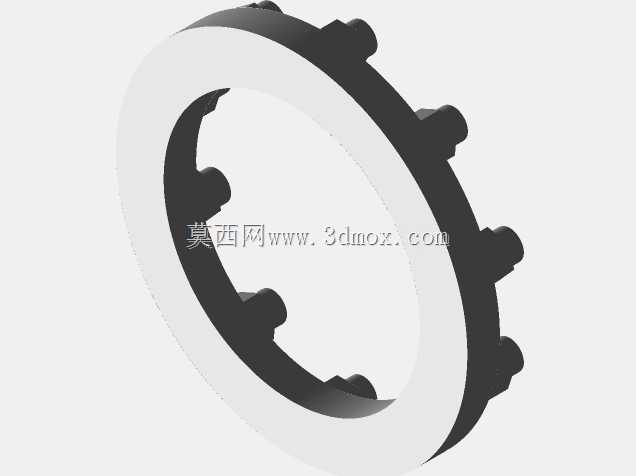

　　安装边界方面，整机最大外轮廓由九组气缸末端共同决定，设计机舱或模型机头罩时，应以中心轴线为基准建立径向包络圆，确认气缸盖、摇臂室和管路都在罩壳内部，并在迎风区域留出冷却空气进入、热空气排出的通道。曲轴输出端需要与螺旋桨桨毂、锁紧螺母和整流锥配合，轴段长度、键槽或压紧面要保证同轴度；后端安装法兰则承担与机身支架、防火墙或试验台架的连接，螺栓孔分布需承受螺旋桨拉力、扭矩和振动载荷。

　　在实际功能上，各缸按固定相位交替做功，曲轴虽然短，却要汇集多个连杆的运动。星型发动机通常采用主连杆与副连杆组合的方式：一个气缸的连杆直接与曲轴曲柄销连接，其余连杆通过铰接环依附在主连杆大端周围，这样九组活塞的往复运动能够在紧凑空间内合成连续转动。建模时把连杆铰接关系、缸体中心线和曲轴回转中心表达清楚，有助于理解点火顺序、振动平衡和扭矩输出特性。

　　对于结构设计人员来说，该模型可用于航空发动机原理展示、机头动力舱布局校核、教学样机制作以及RC飞机动力外观件开发。审查重点不应只停留在外观相似度上，还要关注气缸中心线是否交汇于曲轴中心、摇臂室盖开合方向是否一致、推杆路径是否顺畅、排气管与散热片之间是否保留维护空间。若用于静态展示，可保留细密散热片和独立缸盖细节；若用于功能样机，则需要进一步补充材料厚度、轴承位置、润滑通道、点火线束和燃油分配管路，使放射状动力结构从外观还原延伸到可装配、可校验的工程设计阶段。
