V型六缸内燃发动机结构总成

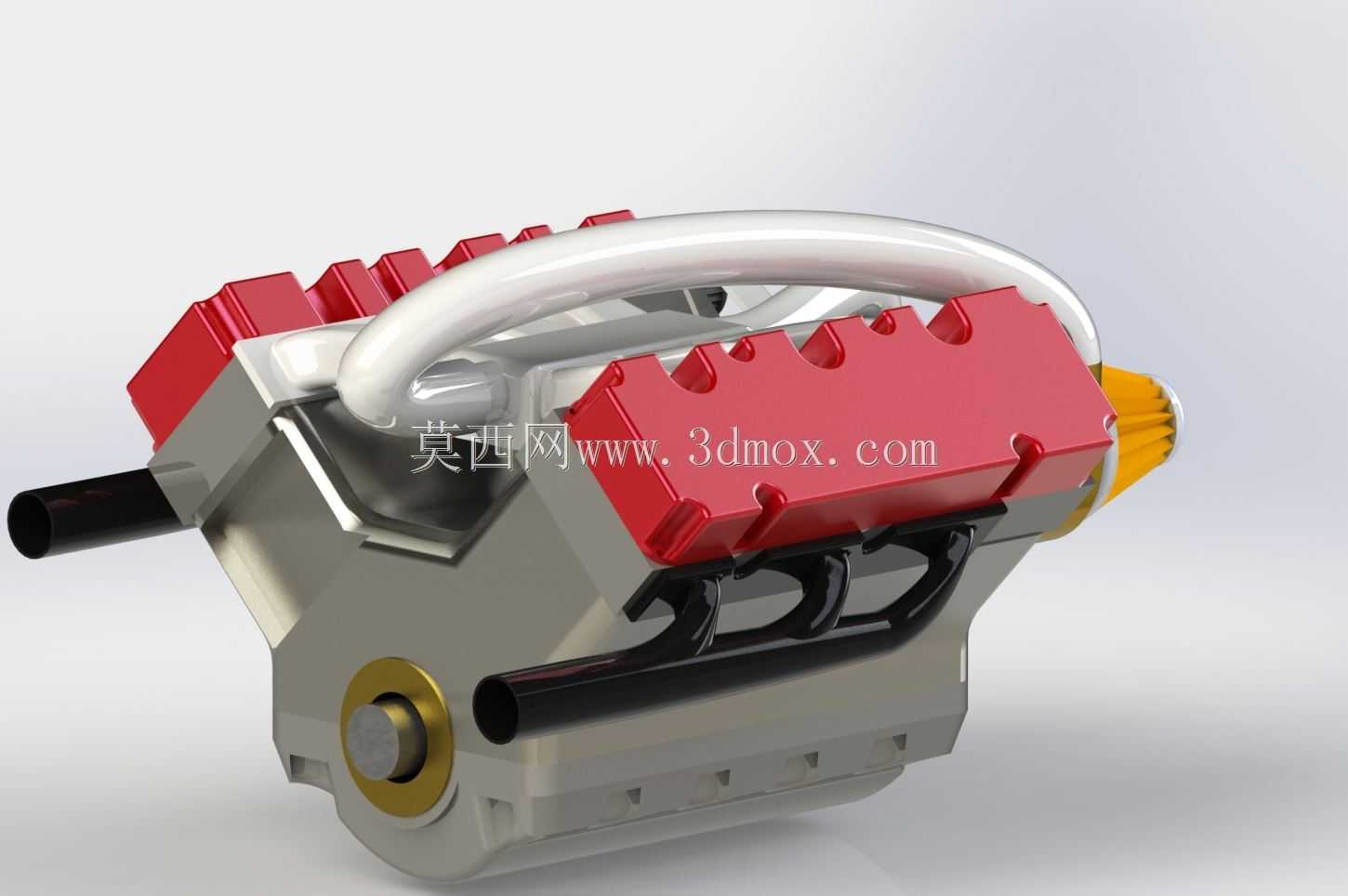

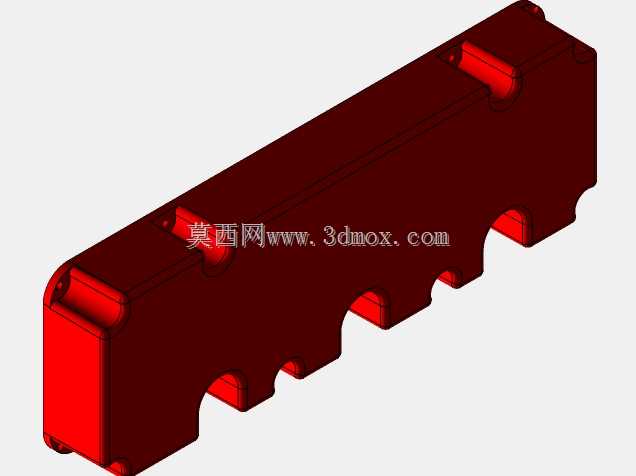

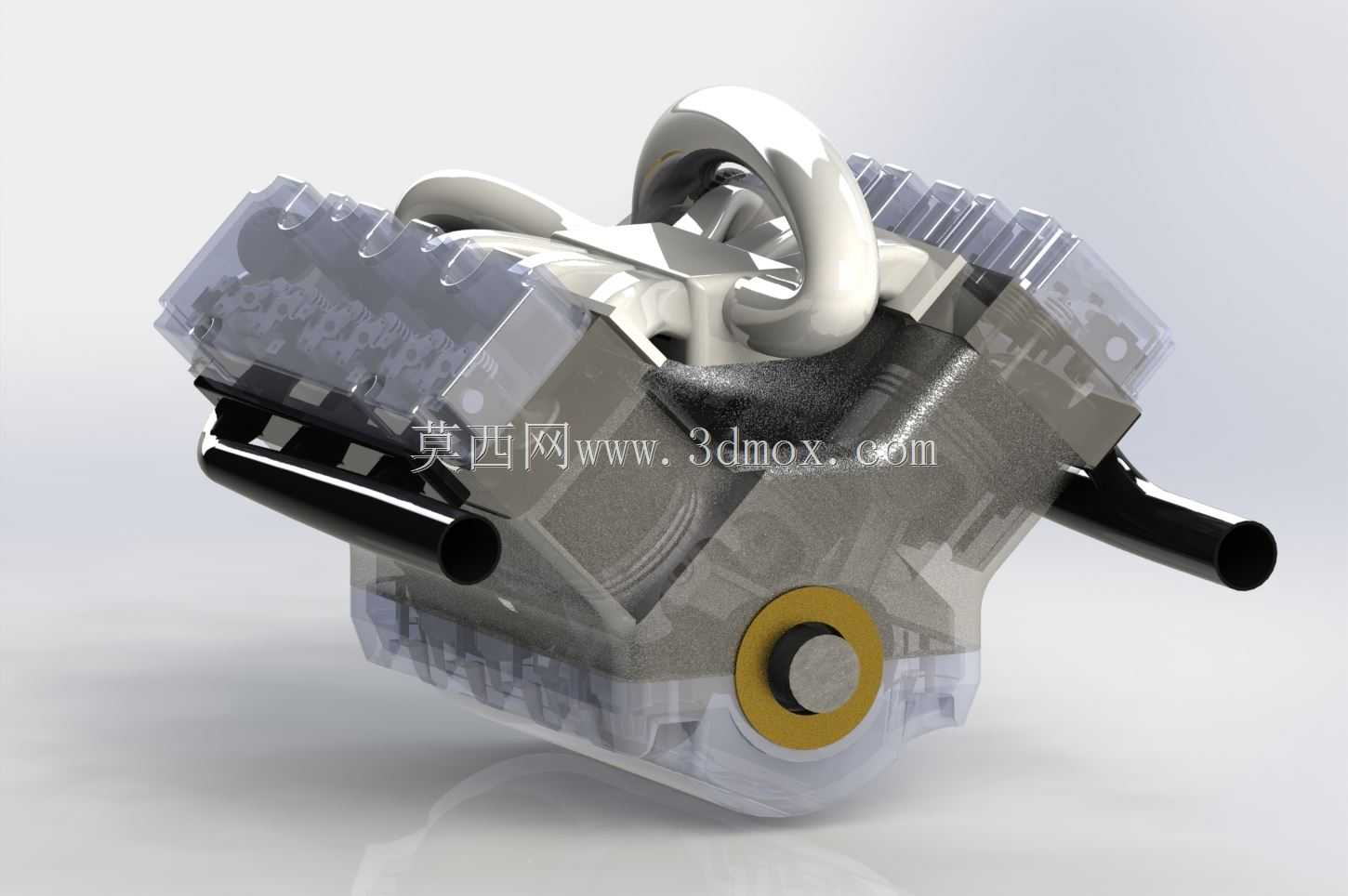

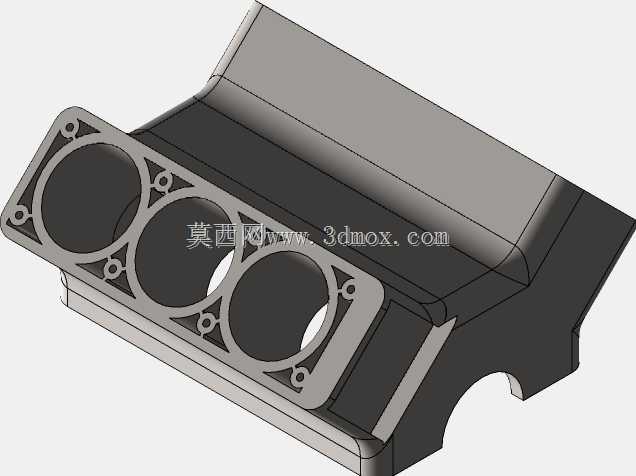

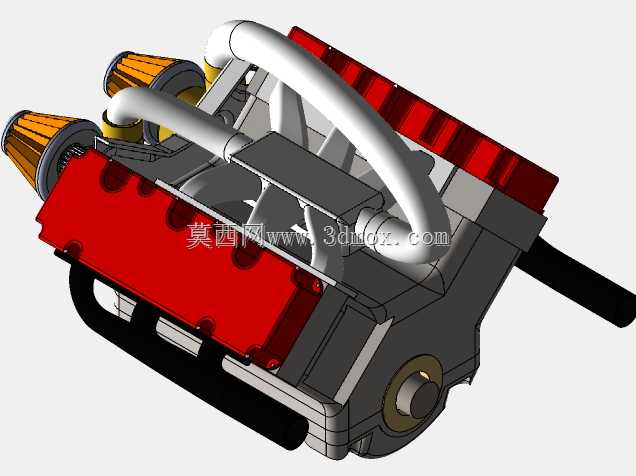

　　这套V型六缸内燃发动机结构总成，面向动力总成开发、教学演示与机械结构验证场景，可用于整车动力舱布置校核、内燃机工作原理展示、零部件装配关系推演以及非标动力设备的前期方案论证。模型完整还原了V型布局发动机的核心构成，两侧呈夹角对称布置的缸盖总成采用醒目红色结构表达，清晰区分气门室、缸盖结合面与缸体的装配层级；中部银灰色缸体作为承载基体，整合了曲轴支承、缸套安装位与润滑油道布置区域，下部曲轴输出端设置带金色衬圈的轴端结构，用于明确动力输出接口的配合边界。

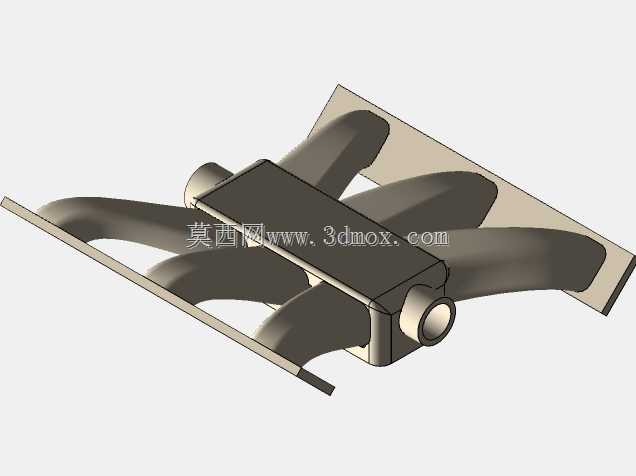

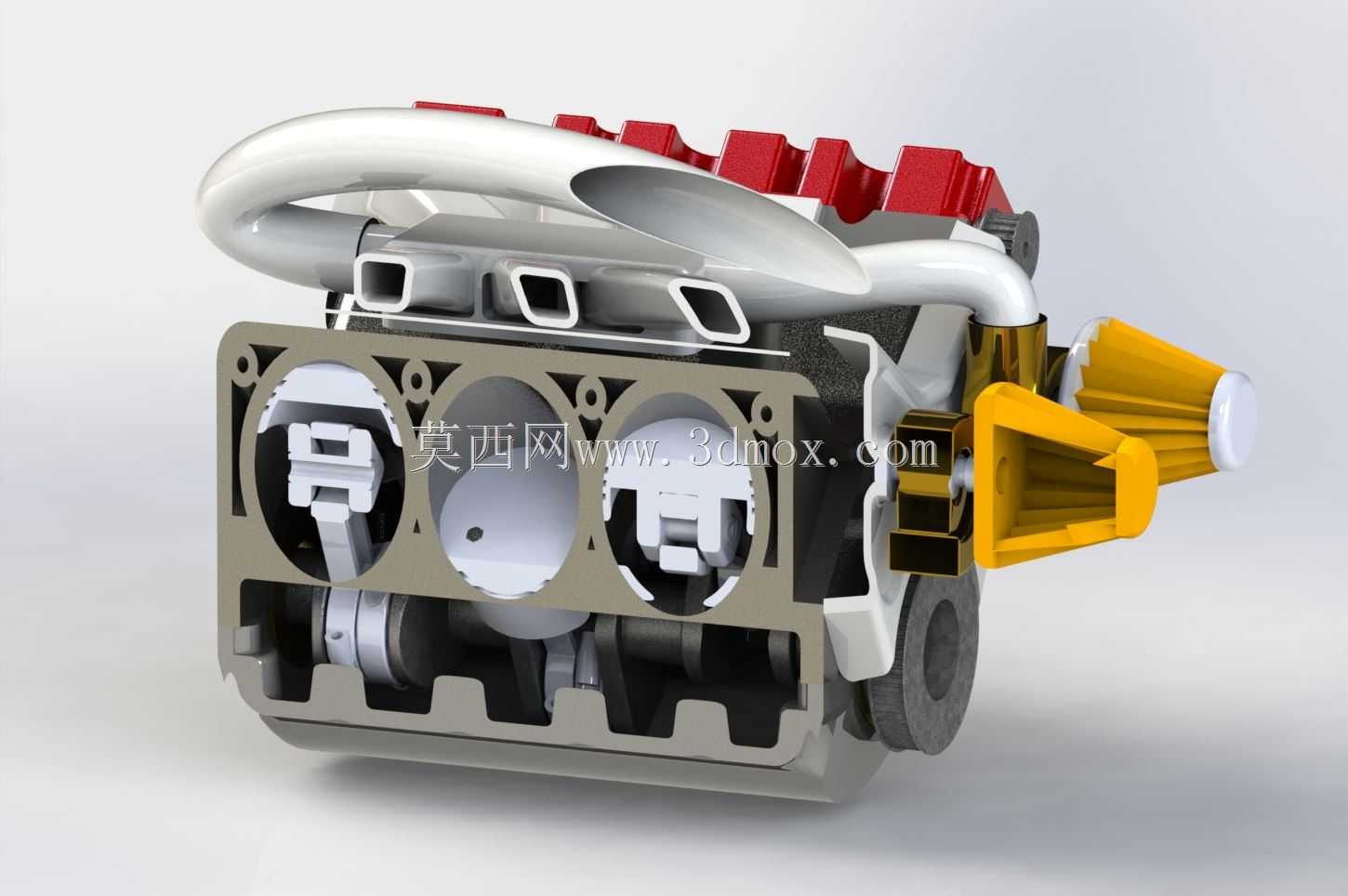

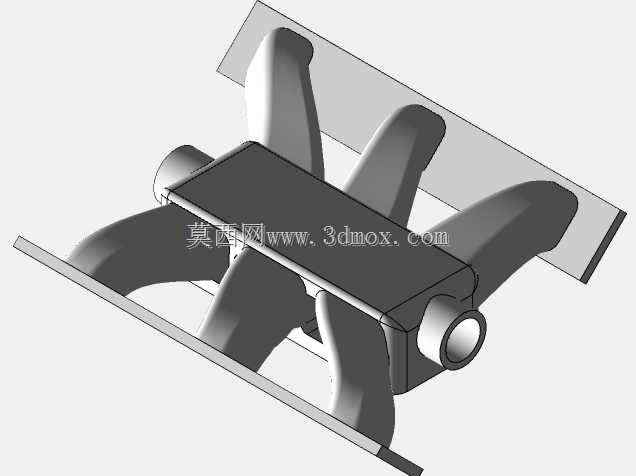

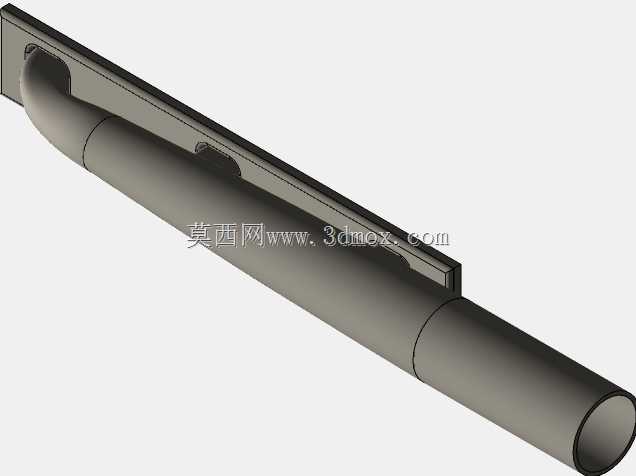

　　从实际功能逻辑看，V型六缸布局相比直列六缸，在保证六缸做功平顺性、点火间隔均匀性的前提下，大幅缩短了发动机轴向长度，降低了整机在动力舱内的纵向占用空间，更适配前置后驱、高性能乘用车辆以及小型工程机械动力舱的紧凑布置需求。两侧缸体呈V形夹角排布，能够平衡活塞往复运动产生的部分一阶惯性力，配合曲轴上的平衡配重结构，可降低整机运转振动，提升动力输出的平稳性。模型中顶部白色弯管结构对应进气歧管总成，负责将稳压后的可燃混合气均匀分配至各气缸进气道；缸体下部黑色管路对应润滑油路或冷却水路外接接口，端部黄色齿轮结构为动力输出端连接法兰，可与变速器、离合器或负载传动机构对接。

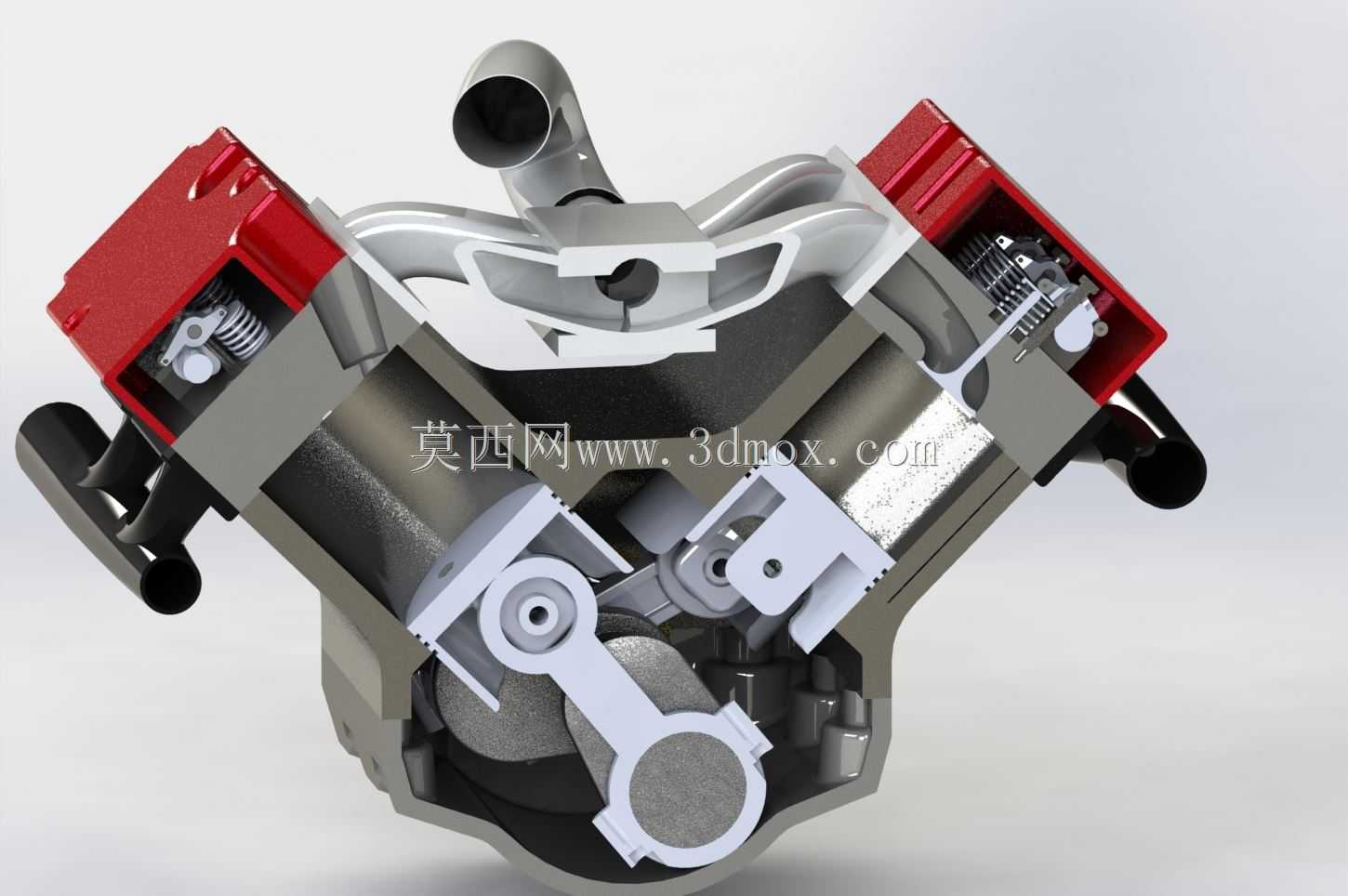

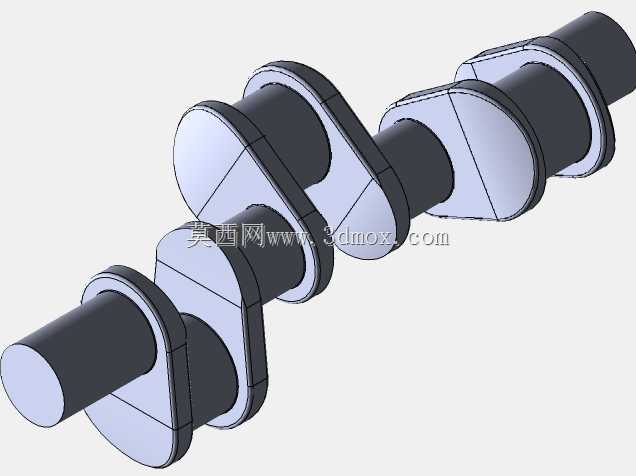

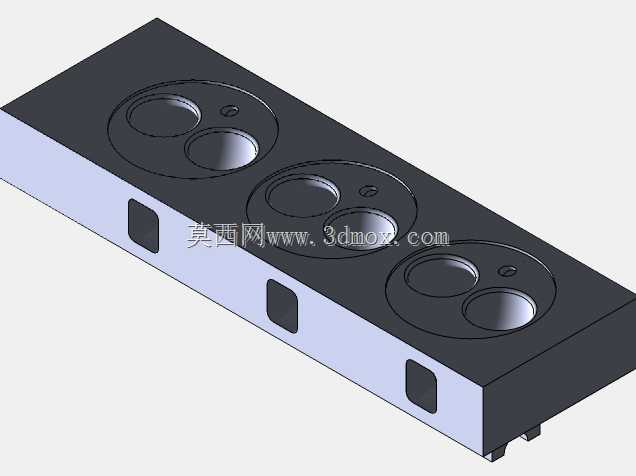

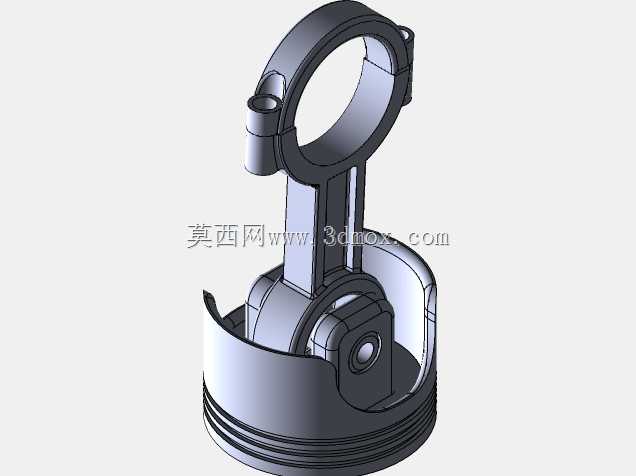

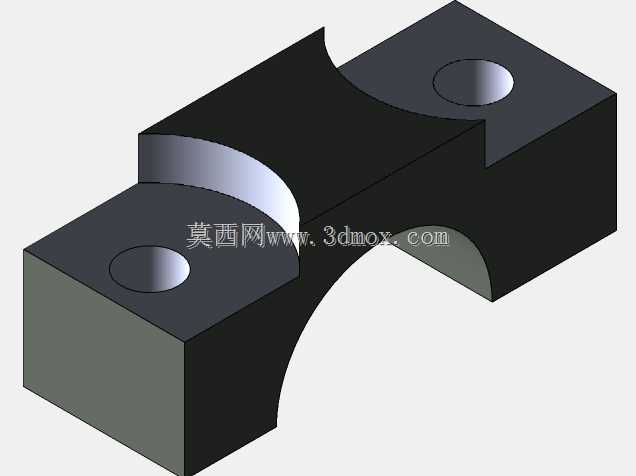

　　结构设计层面，整套模型遵循内燃机正向开发的装配逻辑：缸体作为核心基准件，两侧缸盖通过螺栓结合面与缸体锁紧，中间预留气缸垫密封位置；曲轴支承在缸体下部主轴承座内，连杆大头与曲轴曲柄销铰接，小头与活塞组件相连，完整呈现曲柄连杆机构的运动传递路径。V型夹角的选取兼顾了整机高度、宽度与进排气歧管的布置空间，夹角区域可容纳进气总管、喷油管路与线束走向，避免相邻气缸零部件出现运动干涉。外形尺寸方面，该V6布局的轴向尺寸仅为同排量直列六缸的三分之二左右，横向宽度随V型夹角增大而增加，高度方向因缸体倾斜布置略低于直列机型；安装边界上，缸体两侧预留有整机悬置安装点位，前端输出轴、后端飞轮接口以及周边管路接口的位置均按实车装配关系表达，可直接用于动力舱三维布置时的干涉检查，核对散热器、转向助力泵、发电机等附件的安装间隙。

　　在工程应用中，该结构既可作为内燃机课程的可视化教具，演示吸气、压缩、做功、排气四个行程中活塞、连杆、曲轴的联动关系，也能为动力系统改装、特种车辆动力匹配提供结构参考，帮助工程师快速评估V型布局在狭小安装空间内的适配性，梳理缸体、缸盖、曲柄连杆机构、进排气系统之间的装配公差与运动包络，减少前期方案阶段的布局返工。
