西门子两触点旋钮选择开关结构

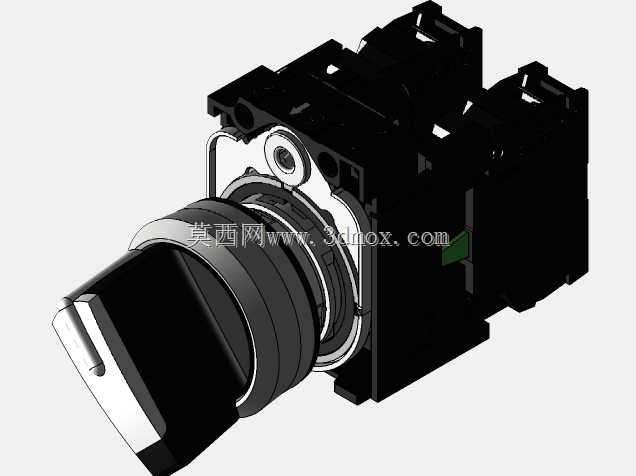

　　该三维作品呈现的是一款面板安装式两触点旋钮选择开关，整体由操作头、锁紧螺母、定位基座、触点模块和辅助接线单元组成，常用于机床操作面板、自动化控制柜、输送线本地控制箱以及小型设备的启停与模式切换回路。模型把前端旋钮、金属安装环和后部堆叠式触点模块完整表达出来，能够直接用于控制柜布局校核、面板开孔干涉检查以及操作区人机界面设计。

　　从实际使用看，这类开关并不承担主回路大电流通断，而是安装在控制回路中，通过旋转位置改变触点闭合状态。两触点结构可根据接线需要配置为一常开一常闭或两组独立触点，操作人员转动旋钮后，内部凸轮推动触点弹片动作，从而向PLC、继电器或接触器控制回路送出开关量信号。相比按钮，旋钮具有位置保持能力，适合手动/自动、本地/远程、低速/高速等需要明确档位状态的选择场景；相比钥匙开关，它结构更简洁，适用于不需要权限锁定的常规操作位。

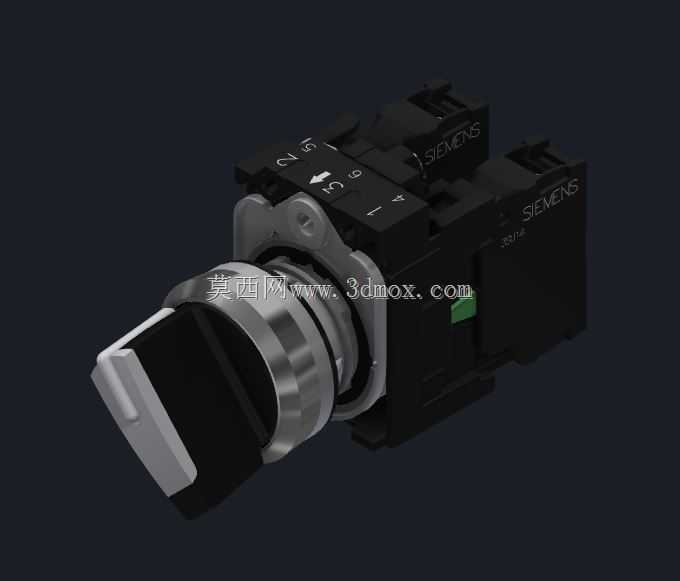

　　外形建模重点集中在安装边界和模块叠装关系。前端操作头采用圆柱形金属套筒配合黑色旋钮握柄，旋钮端部有明显的拨动平面，戴手套操作时也能获得足够触感。套筒穿过面板后由后部锁紧螺母固定，设计时需要在面板上预留圆形安装孔，并控制板厚处于螺母夹持范围内。旋钮后方的定位座承担档位止动与角度限位，保证操作时每一档都有清晰落位感，避免停留在两档之间造成触点状态不确定。

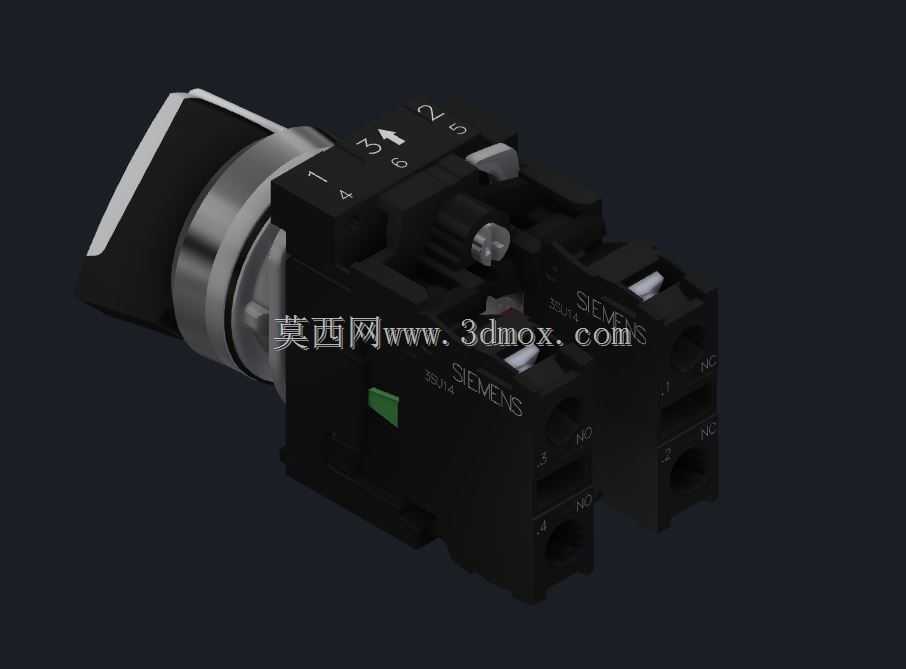

　　后部触点模块采用导轨式叠装思路，模块之间通过卡扣和定位槽串联，触点数量可按控制回路需求扩展。模型中黑色模块外壳表面保留了品牌标识、触点符号和接线方向提示，绿色指示件用于反映触点动作状态。工程布置时，不能只关注前端露出面板的旋钮尺寸，还必须给后部模块留出接线、插拔和维护空间；尤其是箱体内线槽、端子排、线号管和线束弯曲半径较集中的位置，应通过三维装配检查开关尾部与相邻元件的距离，防止面板装好后导线被挤压或模块无法卡装。

　　结构设计上，操作头与触点模块之间通过传动轴传递旋转运动，凸轮轮廓决定不同角度下触点的开合逻辑。旋钮档位的反馈来自定位珠与凹槽配合，转动过程中既有阻尼又有明确到位声。金属安装环提高了面板处的抗扭能力，频繁操作时不易松动；塑料外壳则兼顾绝缘性能和轻量化。接线端位于模块后侧，布线时通常将控制电缆沿柜内线槽引入，再通过端子或短接线接入PLC输入点，导线不宜直接承受拉拽力。

　　在设备选型和三维布局阶段，该模型可帮助设计人员核对操作面板的孔位间距、旋钮高度、门板关闭后的内部间隙以及触点模块与线槽的相对位置。对于多联按钮盒，还需要依据旋钮外径和握持旋转半径确定相邻元件中心距，避免操作一个开关时碰到旁边急停或指示灯。维修角度看，模块化触点支持单独更换，前端操作头与后部触点单元的装配关系在模型中表达清楚，有利于生成爆炸视图、装配指导和维护说明。整体结构紧凑、动作路径明确，是低压控制回路中典型的面板式人机操作元件。
