钣金壁挂式电气控制配电箱体

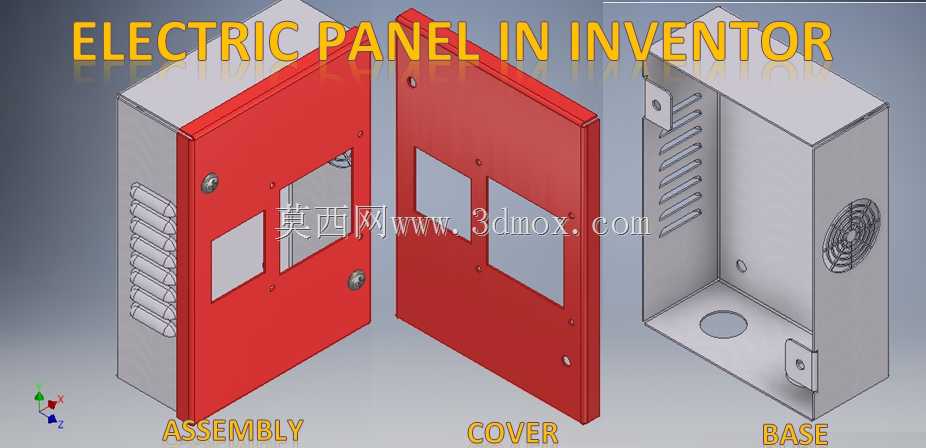

　　这套钣金配电箱体面向车间设备就近控制、小型产线电气集成、单机自动化改造以及墙面安装的低压配电场景。实际使用中，它承担断路器、端子排、继电器、开关电源、小型PLC或接线端子的集中容纳任务，把强弱电元件封闭在金属壳体内，既减少粉尘、切削液飞溅和意外触碰带来的风险，也让现场走线、检修和后期扩容更有秩序。模型将门体、背板和箱体本体拆开表达，能够清楚看到钣金件之间的配合关系，适合在结构方案阶段检查安装空间、开门方向、铰链位置、锁具布置和线缆进出路径。

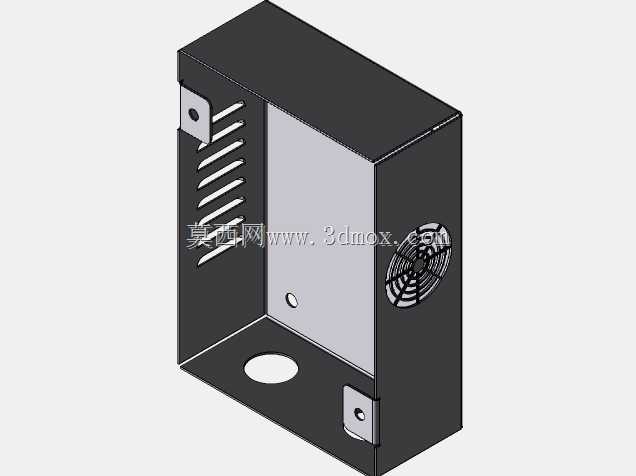

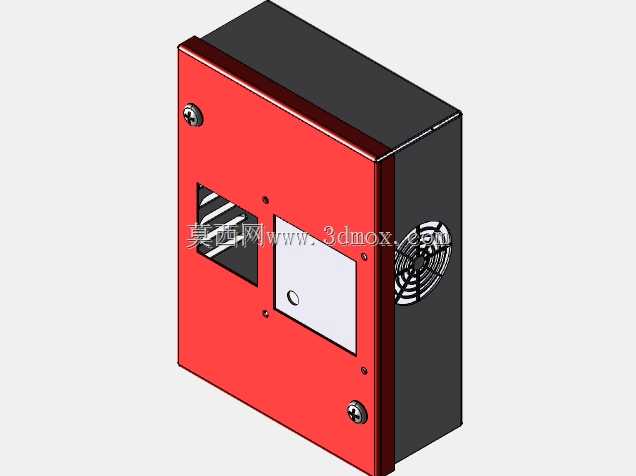

　　从功能组织上看，箱体内部以平整背板作为元件承载面，电气元件可通过导轨、安装板或螺钉固定，背板与侧壁之间保留走线余量。底部预留的开孔用于电缆引入，配合防水接头或线槽后，可将主电源、传感器线和控制线分区引入，避免多股线缆在箱内交叉堆积。门体上设置观察窗和操作开口，现场人员不必频繁开门即可观察指示灯、断路器状态或仪表读数；需要复位、切换和维护时，再通过门锁开启。红色外门与灰白内壳的区分，也使外露防护面和内部安装面在装配表达上更加直观。

　　结构设计的重点在于薄板折弯后的刚性与装配一致性。箱体侧板、顶板、底板和后安装面通过折弯形成封闭腔体，边缘翻边不仅提高薄板抗变形能力，也为门体密封、螺钉连接和点焊定位提供基础。门体四周的折边需要与箱体前口保持均匀间隙，间隙过小会在喷涂后产生干涉，间隙过大则影响防护效果和外观质量。铰链侧承担门体反复开启的载荷，设计时应结合门高、门厚和锁点数量判断是否需要增加加强筋；锁具侧则要保证关门后门板压紧均匀，避免长期使用出现翘角。

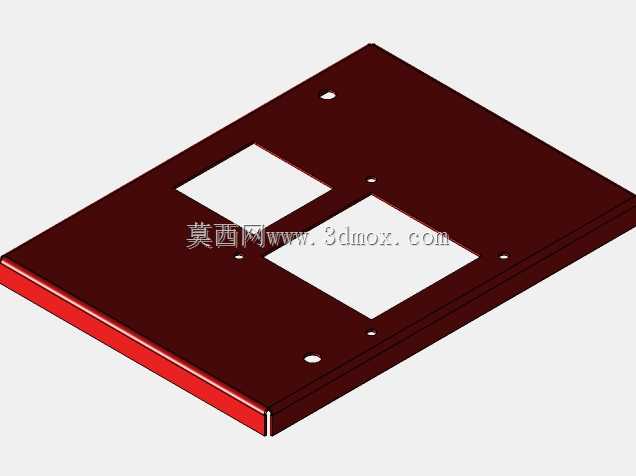

　　观察窗区域采用门板开孔加透明视窗的思路，窗口边缘不能只按平面切割处理，需要考虑视窗压板、密封垫和螺钉固定位置。若现场环境油污较重，透明件与门板之间应形成连续压紧面；若仅用于干燥室内，也可简化为嵌入式防护窗。门体上的通风槽用于箱内散热，槽孔方向、宽度和间距需要兼顾防护等级与空气流通，避免外侧液体直接冲入电气安装区。侧面风扇安装位则对应内部发热较大的工况，风扇与通风槽形成对流路径时，热风排出方向应避开操作人员常站位置和邻近精密设备。

　　安装边界方面，壁挂式箱体不能只看外形长宽，还要在墙体或设备机架上预留维护空间。箱体后方应贴合并固定在可靠支撑面上，膨胀螺栓或螺钉位置要避开箱内元件和走线槽；前方需要保留开门回转范围，确保门体打开后不会碰撞周边管线、操作手柄或输送线。底部电缆入口下方应留出线缆弯曲半径，尤其是粗电缆和带屏蔽层电缆，不能在进入接头处形成急弯。若箱体安装在机床附近，还要考虑切削液飞溅方向、检修通道高度以及操作人员观察仪表的视线角度。

　　建模过程中，钣金件的折弯系数、内R角、展开尺寸和止裂槽需要统一控制。门板窗口、通风槽、锁孔、铰链孔和底部电缆孔均属于后续加工关键特征，孔位应在折弯前完成冲压或激光切割，折弯后只进行少量焊接、打磨和喷涂。背板上的元件安装孔不宜在初始方案中过度固化，因为不同项目选用的断路器、端子排和电源模块尺寸差异较大，更合理的方式是保留通用安装区，再根据电气原理图细化孔位。箱体内外棱边、翻边高度和螺母焊接位置也要同步检查，防止装配时出现螺钉无法贴近、门锁拉紧不到位或门体与侧板摩擦等问题。

　　在整机集成时，这类配电箱通常作为设备电气系统的边界部件，上游连接车间电源，下游连接电机、传感器、阀岛和操作单元。结构工程师需要与电气设计人员协同确认元件排布发热量、线槽走向、接线维护距离和接地连续性。金属箱体不仅是外罩，也承担防护、屏蔽、支撑和安全隔离作用，因此在三维阶段把门板开启、内部安装、线缆引入、通风散热和墙面固定全部校核清楚，能够明显减少试制阶段的返工。
