十回路壁挂式工业电气控制箱结构

　　这款十点位电气控制箱体，主要面向工业现场分布式配电、小型设备集群控制场景设计，常见于机床周边辅机控制、生产线工位动力分线、小型自动化设备的电气元件集成安装场景，能够在多尘、有少量切削液飞溅的机加工车间环境下，为内部断路器、继电器、接线端子等电气元件提供可靠的防护屏障，避免外界杂物、液滴侵入引发的电气短路、触点氧化故障。从结构设计逻辑来看，箱体采用壁挂式安装思路，背部预留的一体式安装挂耳直接与箱体主壳体折弯成型，无需额外焊接装配件，既减少了加工工序，也避免了拼接位置的防护缝隙，挂耳上的长圆形安装孔可适配现场安装时的孔位偏差，降低现场安装的对位难度，安装后箱体与墙面之间预留有3mm左右的间隙，避免墙面凝露直接渗入箱体接缝。

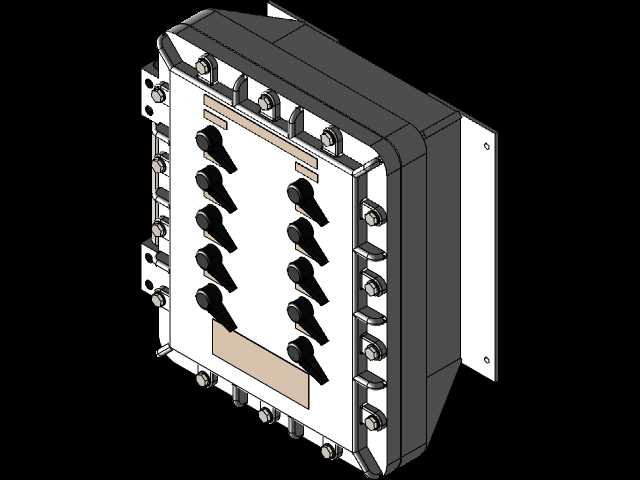

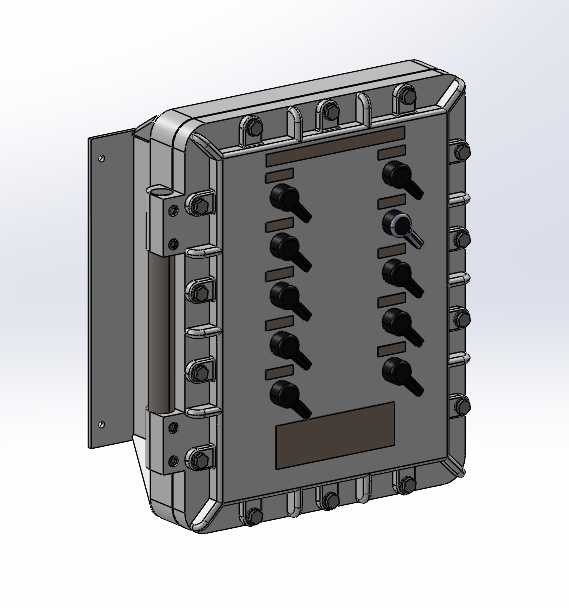

　　箱体正面的操作面板共布置10个扳把式操作开关，分两列对称排布，每列5个开关，开关间距预留了足够的手指操作空间，即使佩戴劳保手套操作也不会出现误触相邻开关的问题，面板上下位置预留的空白区域可粘贴回路标识标签，方便现场运维人员快速识别对应控制回路。箱体主壳体采用折弯拼焊结构，侧边的法兰边一圈均匀布置紧固螺栓，螺栓间距控制在80mm以内，配合法兰边中间的密封胶条安装槽，可在箱盖压紧后实现连续均匀的密封压力，保证整体防护等级满足工业现场常规使用要求，箱体侧面预留的多组接线过孔位置，均设计为凸台结构，方便后续安装电缆防水接头时的密封固定，避免线缆拉扯时接头松动。从尺寸边界来看，箱体整体外轮廓尺寸为500mm×400mm的矩形截面，

　　箱体深度方向控制在180mm，既能够容纳常规的导轨式电气元件安装，也不会因为深度过大占用过多的现场安装空间，内部安装导轨的固定孔位采用长槽设计，可根据实际元件的尺寸调整导轨安装位置，适配不同品牌、不同规格的电气元件安装需求。箱盖与主壳体的连接采用侧边嵌入式定位结构，合盖时箱盖的凸边嵌入主壳体的密封槽内，形成迷宫式密封结构，即使密封胶条出现轻微老化，也能阻挡大部分飞溅液滴和粉尘直接进入箱体内部，箱体底部预留的冷凝水泄流孔位置做了折弯挡边设计，不会因为泄流孔的存在降低整体防护能力，可将箱内因温差产生的凝露及时排出，避免内部积液浸泡电气元件。在实际工程应用中，这类箱体通常安装在设备侧方的立柱或者墙面上，距离操作工位1.2m到1.

　　5m的高度位置，刚好适配操作人员站立时的操作视线与操作高度，不需要弯腰或者抬手过高就能完成开关操作，箱体的边角位置全部做了R5的圆角处理，避免安装和运维过程中尖锐边角划伤操作人员。设计过程中充分考虑了现场加工的工艺性，所有折弯位置的内圆角都匹配常规钣金折弯的刀具半径，不需要定制特殊刀具就能完成加工，所有外露的紧固件都采用标准外六角螺栓，方便现场使用常规扳手就能完成箱盖的拆装维护，不需要配备特殊工具。内部的元件安装空间预留了足够的接线余量区域，进出线的线缆弯曲半径满足常规电力电缆的布线要求，不会因为箱内空间局促导致线缆过度弯折损伤绝缘层，开关操作轴与面板之间的配合位置都设计有密封垫圈，避免操作位置成为防护薄弱点。
