车间多层焊接式钢制物料存放支架

　　这套焊接钢制支架主要面向机加工车间、装配工位和维修工段的长杆件、条状半成品及工装辅具存放需求，采用8mm厚钢材焊接成型，整体为连续多跨三角支撑结构。从现场布置逻辑来看，这类支架常沿车间通道侧边、机床上下料缓冲区或工具库墙边排布，用来分类搁置圆钢、方管、型材余料、丝杠、导轨毛坯以及长条状焊接组件，避免物料直接落地堆放造成的磕碰、变形和吊运干涉。

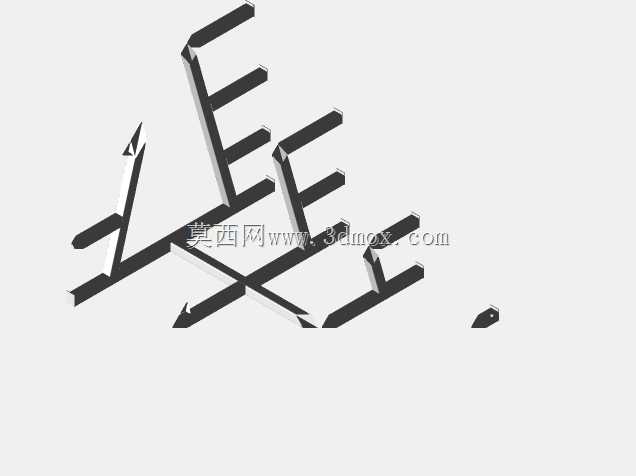

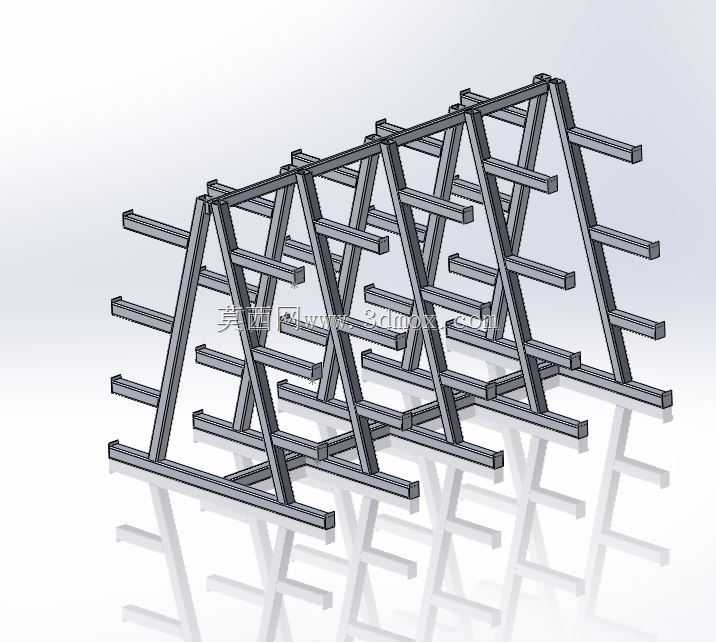

　　支架采用分层悬臂承载思路，每跨由斜向支撑和底部横向基座构成稳定三角框架，多层横向承托杆沿两侧对称伸出，形成多个独立存放格位。物料可按规格、材质或工序状态分层摆放，取件时不必翻垛，行车或手动液压车也能从端部及侧向接近。相比薄板拼焊柜架，这种开放式结构通风性好，切削液残留和焊渣清理更方便，也便于日常检查焊缝和变形情况。

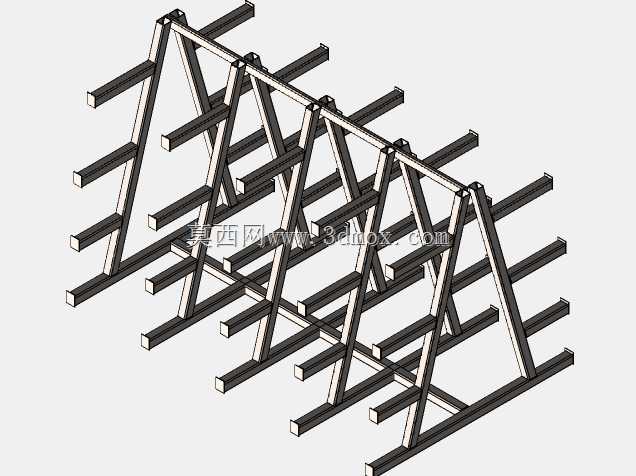

　　结构设计上，底部通长构件承担整体接地和滑移约束，斜撑把悬臂载荷转化为轴向压拉受力，减少单纯横梁受弯带来的端部下挠。相邻三角框架通过纵向杆件串联，形成连续排架，既提高侧向整体刚度，也让多格位载荷相互分担。承托杆件端部保持平直外伸，便于长条物料横跨多个支撑点；支撑间距需要结合被存放件的挠度控制确定，细长轴类可减小跨距，粗重型材则可利用更多格位集中承载。

　　安装边界方面，支架落地前应保证地面平整并具备足够承载能力，重载工况下建议在底部与预埋件或膨胀螺栓进行限位固定，防止单侧取放时产生晃动。支架后侧宜预留墙体或通道安全距离，前侧悬臂伸出区不得与人员主通道、设备开门和叉车回转轨迹冲突。由于构件以焊接连接为主，建模时需重点表达杆件中心线、坡口或角焊缝连接位置、底座接触面以及各层悬臂标高，便于后续出焊接工程图、核算材料长度和编排下料顺序。

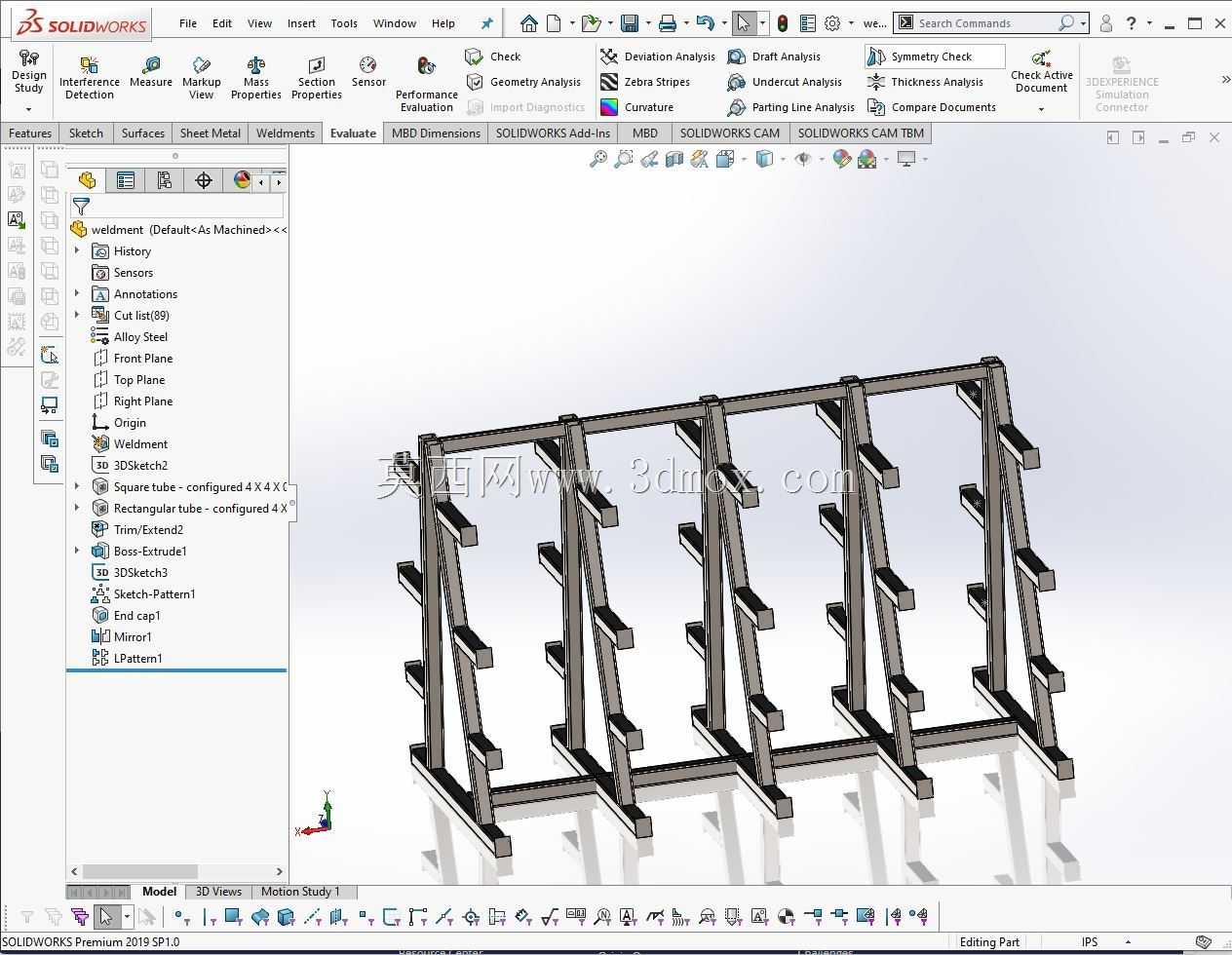

　　在三维结构处理中，可先按工位存放需求确定总长度、格架数量、层间距和悬臂有效长度，再以骨架草图驱动各杆件位置。斜撑与底梁、立柱交接处应避免焊缝密集重叠，节点处保留合理焊接操作空间。承托杆外伸端可根据实际需要设置上翘限位或可拆卸挡杆，防止圆棒类物料滚动滑落；若用于精加工件存放，还可在接触位置增加尼龙或橡胶衬垫，避免表面划伤。

　　该支架不依赖复杂传动部件，核心在于承载路径清晰、取放动线合理和现场适应性强。设计时需把物料最大长度、单根重量、每层堆放数量以及叉车作业宽度一并纳入外形边界校核，使支架既满足容量要求，又不过度占用车间面积。
