车间多层重载板材焊接存放架

　　这套焊接件支架面向车间板材临时存放、工序间转运和工位侧物料缓存而设计，主体采用方管拼焊成型，适合放置不同厚度的金属板与非金属板。结构上没有采用复杂钣金折弯或铸件，而是以标准矩形管、斜撑和立柱组合，便于按现场材料规格下料、组对和焊接，后期维护时也可针对磨损杆件单独更换。

　　从使用场景看，板材在切割、折弯、焊接、喷涂或装配前后常需要就近暂存。若直接平铺堆放，取下层料需要反复搬运，占用地面且容易造成板面划伤；该支架通过多层倾斜承托面，将不同规格板材分层隔开，操作人员可按层取放，叉车或行车配合吊装时也更容易识别料位。架体后侧设置较高立柱，前侧保留较低取料边界，使板材靠放后具有自然防倾趋势，同时不会完全封闭操作面。

　　承托逻辑是该结构的重点。每层由多根平行方管形成接触梁，板材并不压在整块平板上，而是落在离散支撑点上，这样既能减少板面摩擦面积，也能让焊渣、氧化皮、切屑和少量灰尘从间隙落下，便于车间清扫。层间杆件按板材常见宽度布置，边缘保留外伸限位，避免薄板因局部悬空产生明显挠曲。对于厚度差异较大的钢板、铝板、不锈钢板或胶木板，支撑梁间距可在模型基础上按板厚和弹性模量调整；薄板应加密支撑，厚板则可适当放宽。

　　架体受力路径比较直接：板材的竖向载荷通过层间承托梁传递到横向框架，再由两侧立柱和底部纵梁传到地面。后侧斜撑主要承担板材靠放时产生的水平分力，同时提高框架纵向刚度，减少满载时的侧向晃动。底部采用连续边框形式，既可以作为焊接基准，也能增大与地面的接触范围；若安装在固定工位，可在底梁上预留地脚板，通过膨胀螺栓与混凝土地面连接；若需要频繁移位，则可在底部加装叉车套或脚轮，但脚轮方案需重新核算额定承载与制动距离。

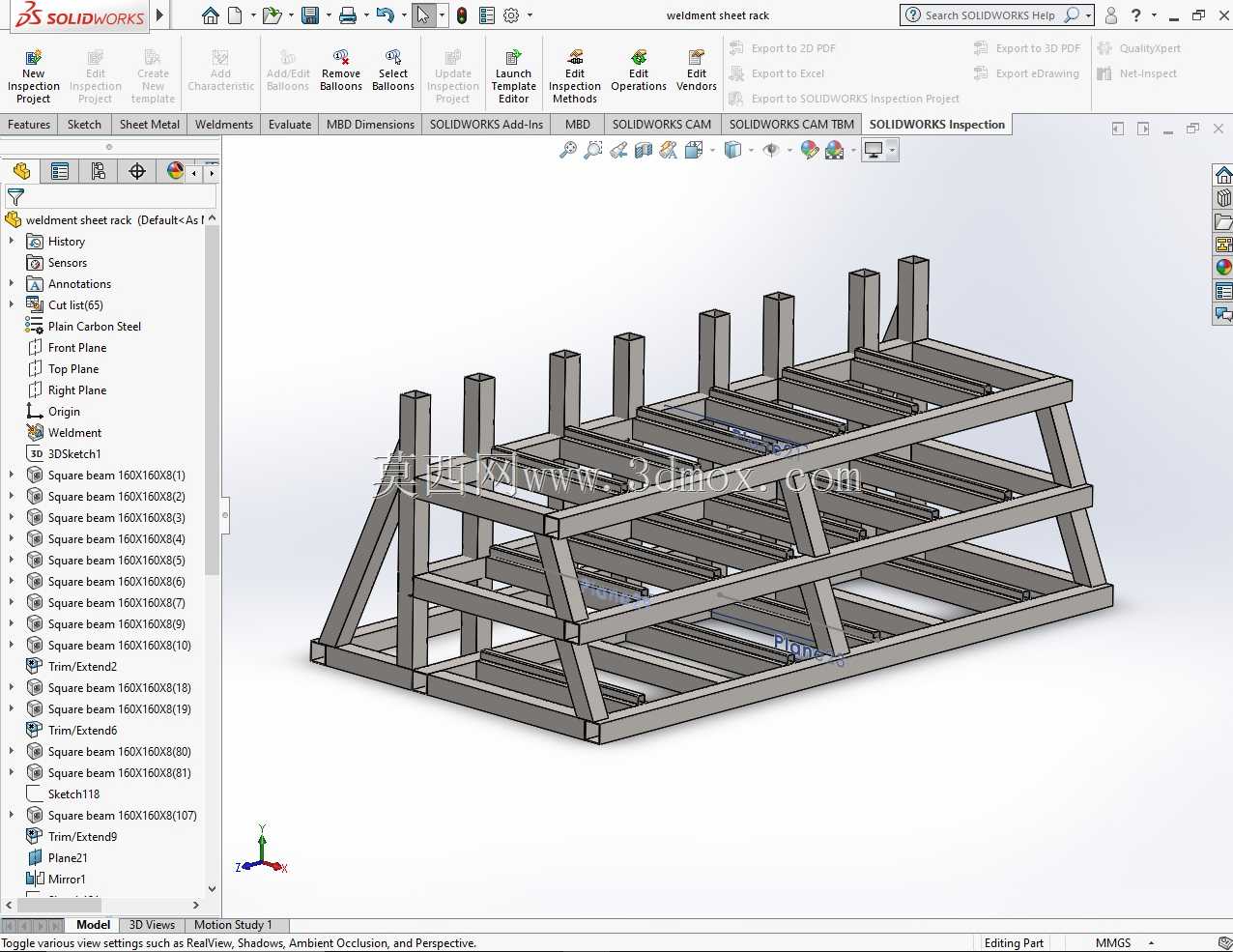

　　建模时将方管构件拆分为可识别的独立杆件，有利于生成下料清单和焊接装配关系。立柱、底梁、层梁和斜撑之间采用相贯或贴合连接，节点处保留足够焊道空间，避免出现理论上相交而现场无法施焊的情况。对于承受反复装载冲击的位置，可在立柱与层梁交接处增加补强三角板；底部四角若受叉车碰撞风险较高，也可外加防撞角钢。

　　外形边界需要结合车间通道和板材规格确定。架体长度方向应与常见板材最大宽度匹配，并在两端留出吊装和手动调整余量；深度方向要保证板材靠放后重心落在支架支撑范围内，不能因倾斜角过大而增加取料阻力，也不能因角度过小导致板材向前滑移。层间高度应根据单次堆放厚度、手指取料空间以及吊具操作空间综合设定。安装时要求地面基本平整，满载架体宜靠墙或背对通道布置，多个支架并排时应在端部保留叉车转弯和消防通道距离。

　　在实际加工中，下料后应先校正方管直线度，再以底框为胎架进行组焊，采用对称焊接顺序控制焊接变形。完成后需打磨突出焊瘤，检查层梁平行度和立柱垂直度，最后根据车间环境做除锈、喷漆或镀锌处理。整体结构强调可制造性、承载稳定性和现场取料效率，适用于钣金车间、焊接工段、设备装配区和原材料缓存区。
