螺旋弹簧式液压阻尼减震器结构

项目分类:通用机械零部件 发布时间:2024-01-26 ID:724658
  • 螺旋弹簧式液压阻尼减震器结构
  • 螺旋弹簧式液压阻尼减震器结构
  • 螺旋弹簧式液压阻尼减震器结构
  • 螺旋弹簧式液压阻尼减震器结构
  • 螺旋弹簧式液压阻尼减震器结构
  • 螺旋弹簧式液压阻尼减震器结构

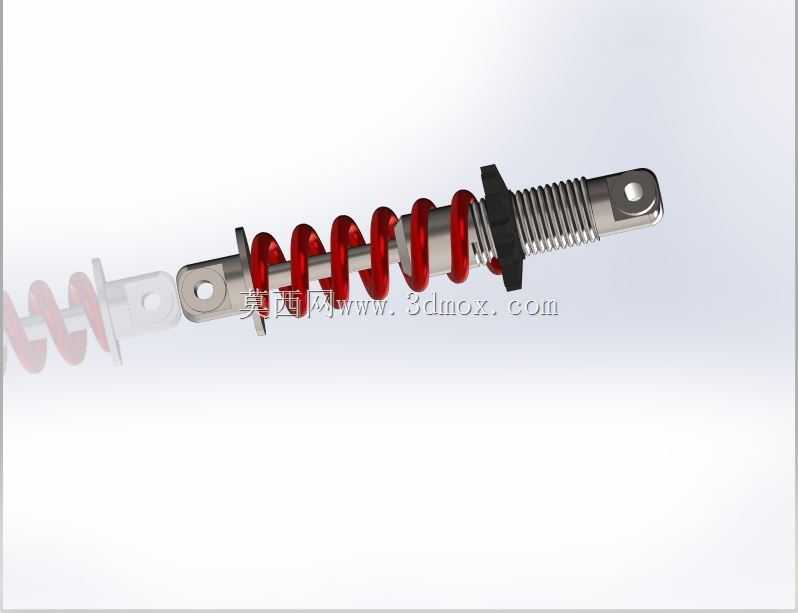

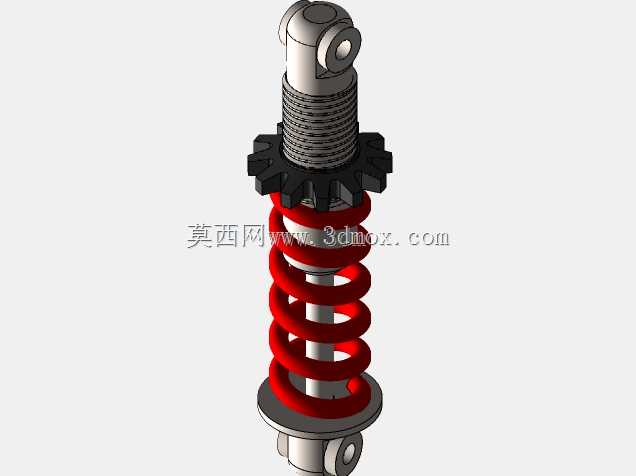

  这款减震部件采用外置螺旋压缩弹簧搭配中心阻尼杆的经典布局,两端预留铰接安装孔位,可直接通过销轴完成与机架、运动端的铰接固定,安装时两端孔同轴度公差需控制在合理范围,避免阻尼杆承受额外径向偏载,中部设置的限位挡块可约束弹簧压缩极限行程,防止弹簧压并失效或阻尼杆超行程拉出。从实际工况适配来看,这类缓冲减震结构广泛应用在小型非道路车辆悬架、工业设备隔振平台、移动作业小车的行走缓冲段,也可作为自动化输送线颠簸工位的减振支撑,在路面起伏、设备启停冲击、载荷往复波动的场景下,弹簧负责快速吸收瞬时冲击动能,中心阻尼单元则抑制弹簧反复回弹的震荡,让被支撑部件的振幅快速衰减,避免持续晃动影响设备运行精度或者驾乘平顺性。

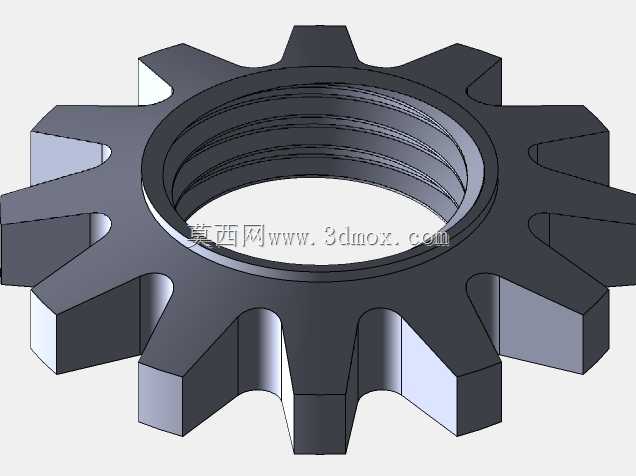

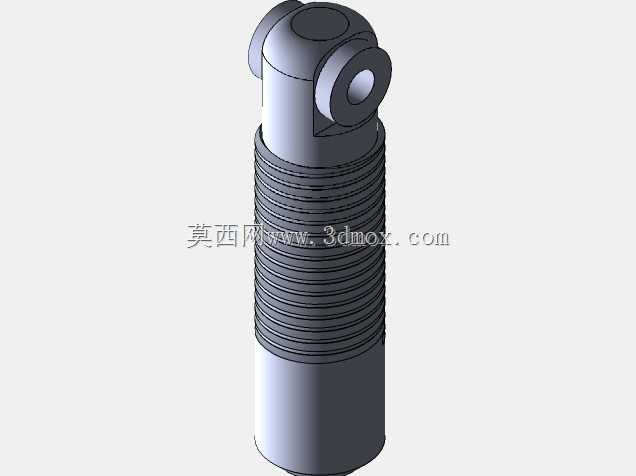

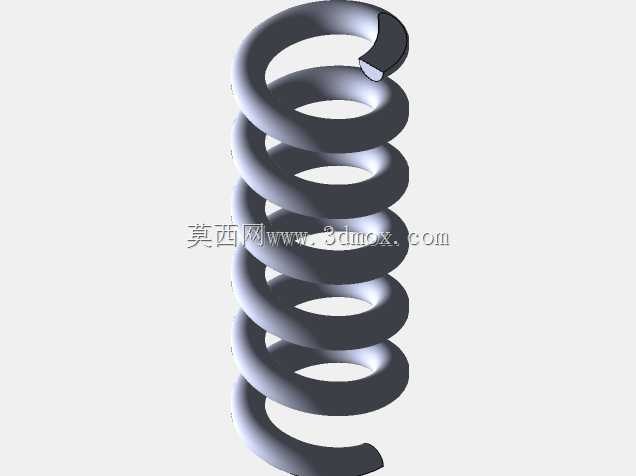

  建模过程中首先完成两端铰接耳环的轮廓搭建,耳环处的通孔尺寸匹配常用销轴规格,耳环与中心活塞杆、缸筒的衔接段做了圆角过渡,降低应力集中风险;缸筒外壁加工有连续外螺纹,搭配两个锁紧螺母即可调整弹簧预压量,现场调试时旋转螺母改变弹簧初始压缩长度,就能获得不同的支撑刚度,适配从几十公斤到数百公斤的不同静载荷需求。套在阻尼杆外侧的螺旋弹簧为等节距圆柱压缩弹簧,两端磨平贴合弹簧座,弹簧丝直径、中圈直径、有效圈数的参数匹配常规缓冲行程需求,自由状态下弹簧两端分别抵靠两端弹簧座,中间的黑色限位支架卡在缸筒指定位置,一方面作为弹簧侧向外围防护,避免弹簧受压侧弯时与周边管线发生剐蹭,另一方面也作为机械硬限位,当冲击载荷过大、弹簧压缩到设定极限时,

  限位支架两端面直接刚性接触,分担超出阻尼器额定载荷的冲击力,保护内部阻尼密封结构不会因为超压出现泄漏。整个部件的外形沿轴向狭长布置,径向最大轮廓为弹簧外圈直径,安装时仅需要在两端铰接点预留销轴穿装空间,径向预留出弹簧压缩、回弹的形变间隙即可,不需要额外的大尺寸安装平面,在空间紧凑的车架、设备支腿位置都能灵活布置。结构设计上充分考虑了受力传递路径:地面或者负载端传来的冲击先通过一端耳环传入,推动弹簧座压缩螺旋弹簧,冲击力沿弹簧圆周均匀分散到另一端弹簧座,同时带动阻尼杆在缸筒内做轴向伸缩,阻尼介质通过节流孔产生阻尼力,把冲击的动能转化为热能耗散掉,既不会像纯刚性支撑那样把冲击直接传递到上部设备造成紧固件松脱、精密件损坏,

  也不会像纯弹簧支撑那样出现长时间往复弹跳。建模时各零件的装配关系完全贴合实际装配逻辑:弹簧与阻尼杆同轴套装,两端弹簧座分别对弹簧端面定位,锁紧螺母与缸筒外螺纹通过螺旋配合实现预紧度调节,两端铰接耳环的铰接孔轴线保持平行,满足实际装车、装设备时的摆角需求,当被连接的两个部件随工况出现小幅度相对摆动时,铰接结构可以自动适配角度,不会在阻尼杆上产生弯折力矩,有效延长密封件和活塞杆的使用寿命。这类减震结构的选型匹配阶段,核心要确认三个边界:一是被支撑部件的静重量,换算成弹簧所需的预支撑力,避免弹簧过软导致设备静置时就压到极限行程,或者弹簧过硬导致微小冲击完全起不到缓冲效果;二是工作过程中的最大动行程,要保证阻尼器的伸缩行程覆盖最大冲击位移,两端保留足够的余量,避免拉伸到极限或者压缩到极限发生刚性碰撞;三是两端铰接点的安装中心距,自由状态下的安装长度要匹配设备的装配尺寸,防止强行拉压减震器完成安装带来额外的初始预应力。
