注塑机配套定位夹持工装夹具结构

　　这套工装结构面向注塑生产环节的工件定位与辅助夹持需求，整体布局围绕注塑机周边作业工位展开，适配注塑成型后工件承载、姿态固定、工序衔接的实际场景。在注塑车间的产线布局中，这类夹具常布置在注塑机出料侧或配套工位上，用来承接注塑件、约束工件自由度，为后续检测、装配、修边或者转序作业提供稳定的定位基准，避免人工持件带来的定位偏差与操作风险。

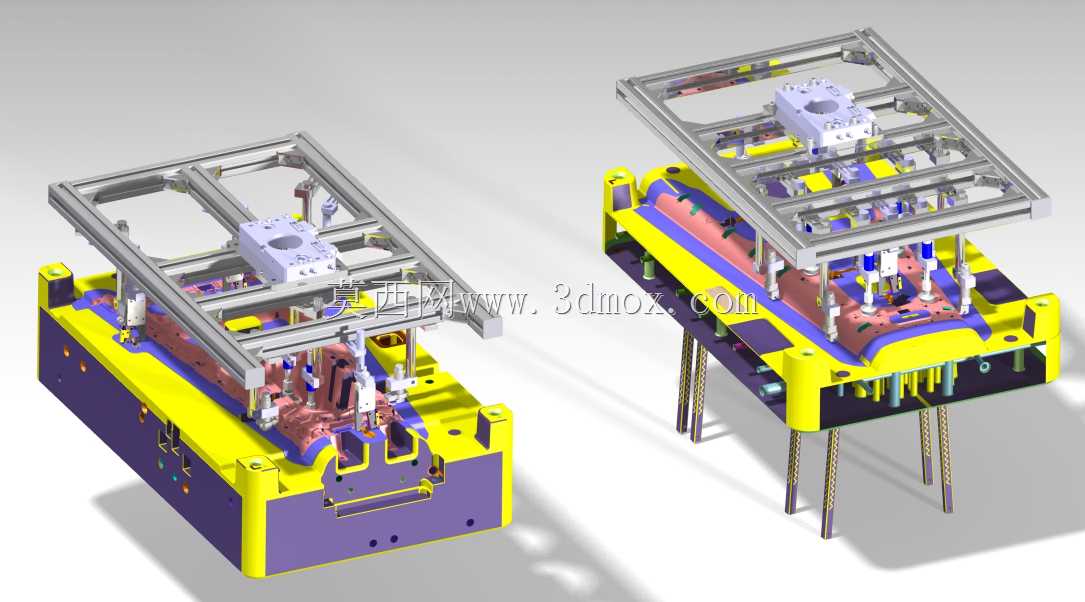

　　从结构组成来看，下部基座采用高刚性的箱型承载设计，基座主体设置多组安装孔位与定位连接面，既可以直接固定在工位台架上，也能够对接自动化输送线的接驳位置。基座上层布置仿形承载面，承载轮廓贴合对应注塑工件的外形曲面，接触区域做分区避让设计，对工件的非加工面、外观面留出足够间隙，防止夹持过程中划伤注塑件表面。承载面周边分布多组可调夹持单元，包含竖向压持组件、侧向定位挡块与浮动支撑柱，各执行件的位置可根据工件轮廓做小幅调整，兼容同系列不同局部特征的注塑工件装夹需求。

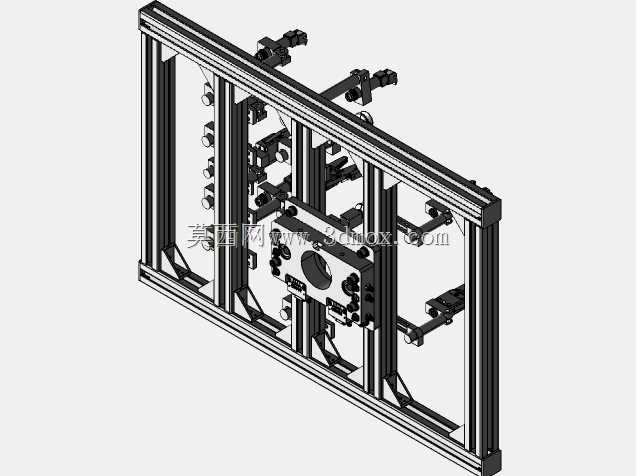

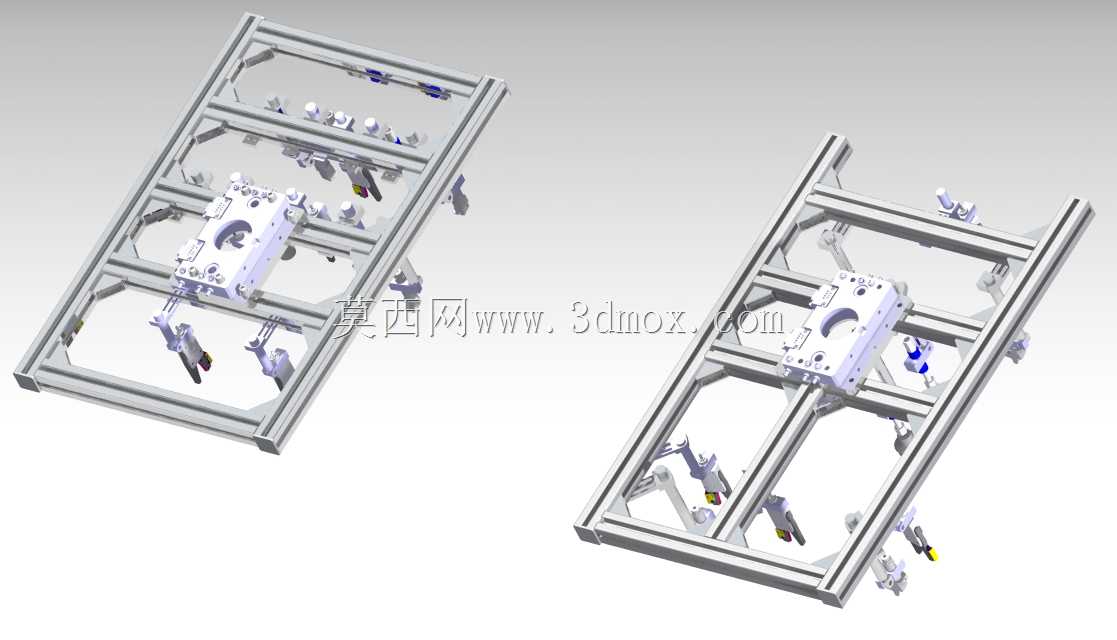

　　上部框架采用工业铝型材搭建门式支撑结构，型材之间通过标准角件与紧固件连接，整体框架自重较轻同时具备足够的结构刚度，框架中部预留执行元件安装位，可集成压装、检测或者导向组件，框架与下部基座之间设置多根导向支撑立柱，开合过程中运动轨迹平稳，不会出现偏摆卡滞。整套夹具的气动或动力管路沿型材槽体内置排布，走线规整，避免生产过程中管线剐蹭工件或者干涉人员操作。

　　设计思路上优先遵循定位基准统一原则，先通过仿形承载面完成工件的初定位，再由侧向挡块约束水平方向自由度，最后由上部压持机构锁定竖向位移，所有夹持点的作用力方向都指向工件刚性较强的结构区域，避开薄壁注塑件的易变形位置，防止装夹应力导致工件翘曲变形。针对注塑件生产后可能存在的轻微尺寸公差，浮动支撑组件具备自适应补偿能力，不会因为工件局部尺寸偏差出现压空或者过压的问题。

　　安装边界方面，下部基座的底面安装孔位采用标准间距排布，对接常规工位台板时不需要额外做大量转接加工，整体占地轮廓适配中小型注塑机的周边操作空间，框架升起后的最高高度预留了人员取放工件的操作余量，夹具两侧留出维护通道，夹持元件、定位块的更换都可以在不拆解整体基座的情况下完成。在实际投产使用中，这套夹具既可以配合人工上下料完成单机工位的装夹作业，也能够对接机械手实现自动取件、自动装夹的全流程自动化生产，结构模块化程度高，后续更换产品型号时只需要替换仿形承载块与调整夹持点位，主体框架与基座都可以重复复用，能够有效降低多品种小批量注塑生产的工装投入成本。
