带抽屉铝型材工业作业台结构设计

　　这套带抽屉的工业作业台主要面向车间检验工位、装配工位、维修工位以及小型设备旁的辅助操作区使用。现场布置时，它既可以作为独立工作台承担零件摆放、手工装配、量具临时放置和轻型检测任务，也可以嵌入生产线端部，作为工序之间的缓存与整理平台。对于多品种、小批量的制造场景，台面上需要频繁放置工件、工具盒、工艺文件和检测器具，下部柜体则用于收纳常用刀具、夹具、紧固件和防护用品，避免工具散落在地面或临时推车上造成取用混乱。

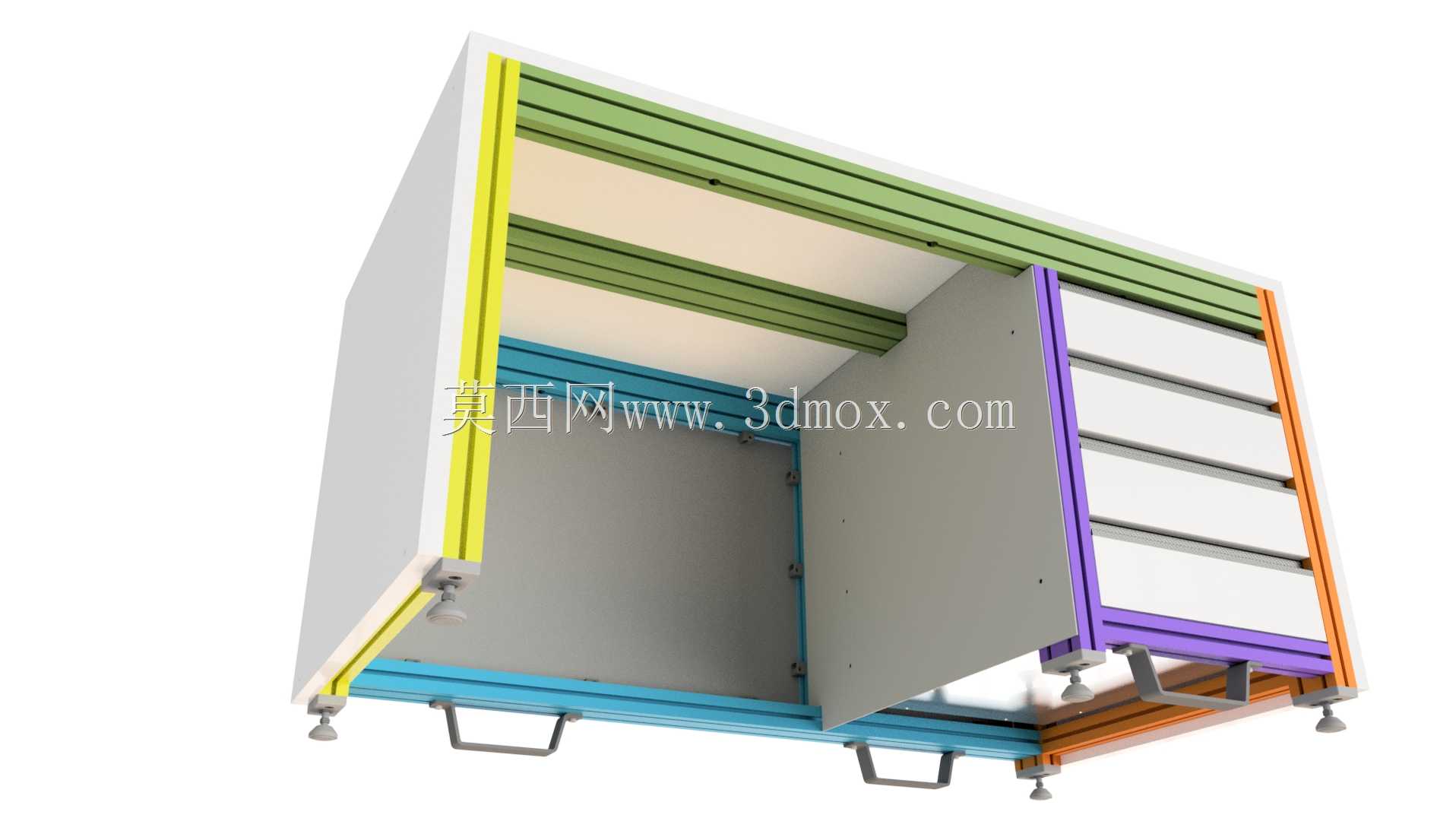

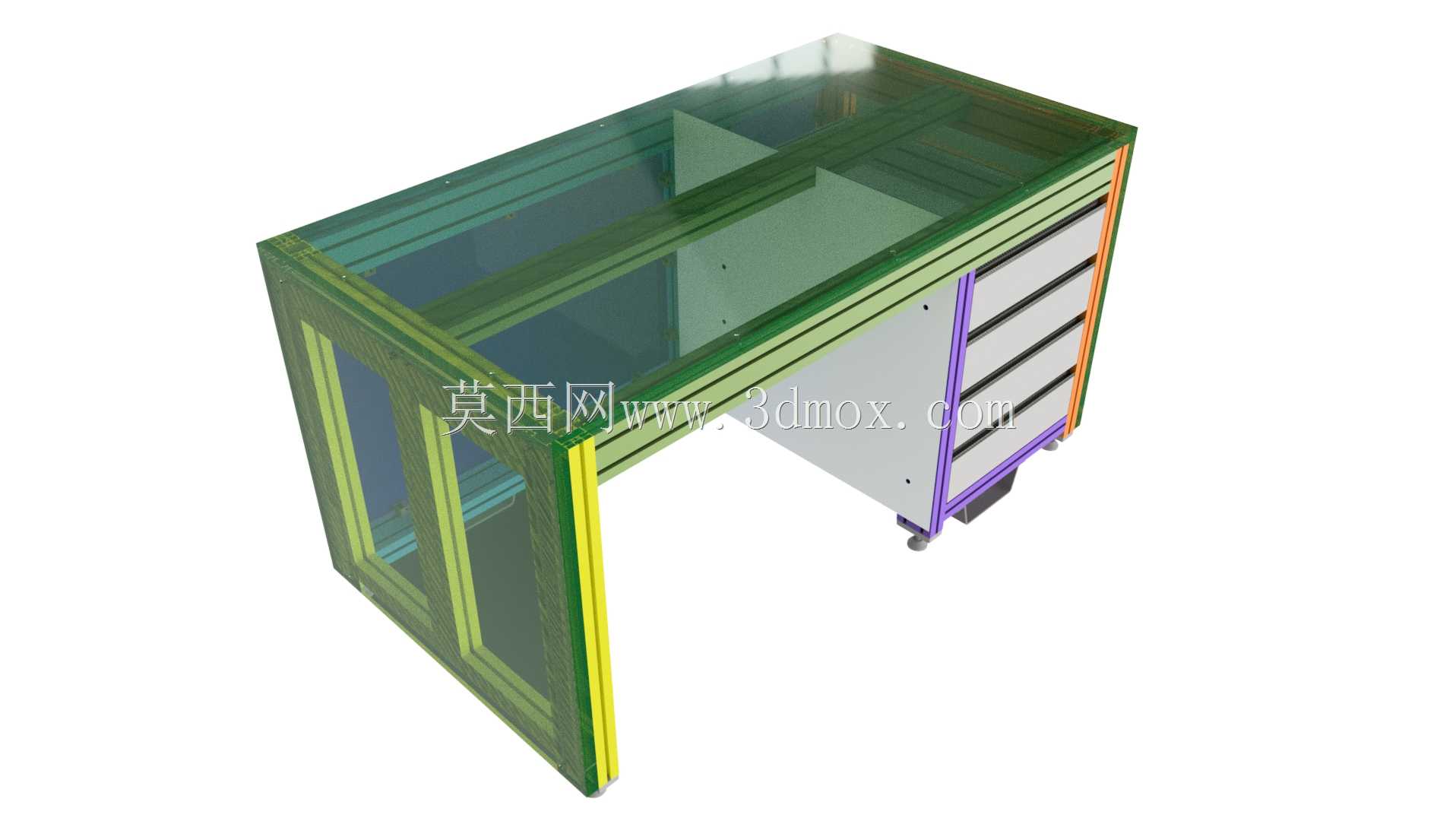

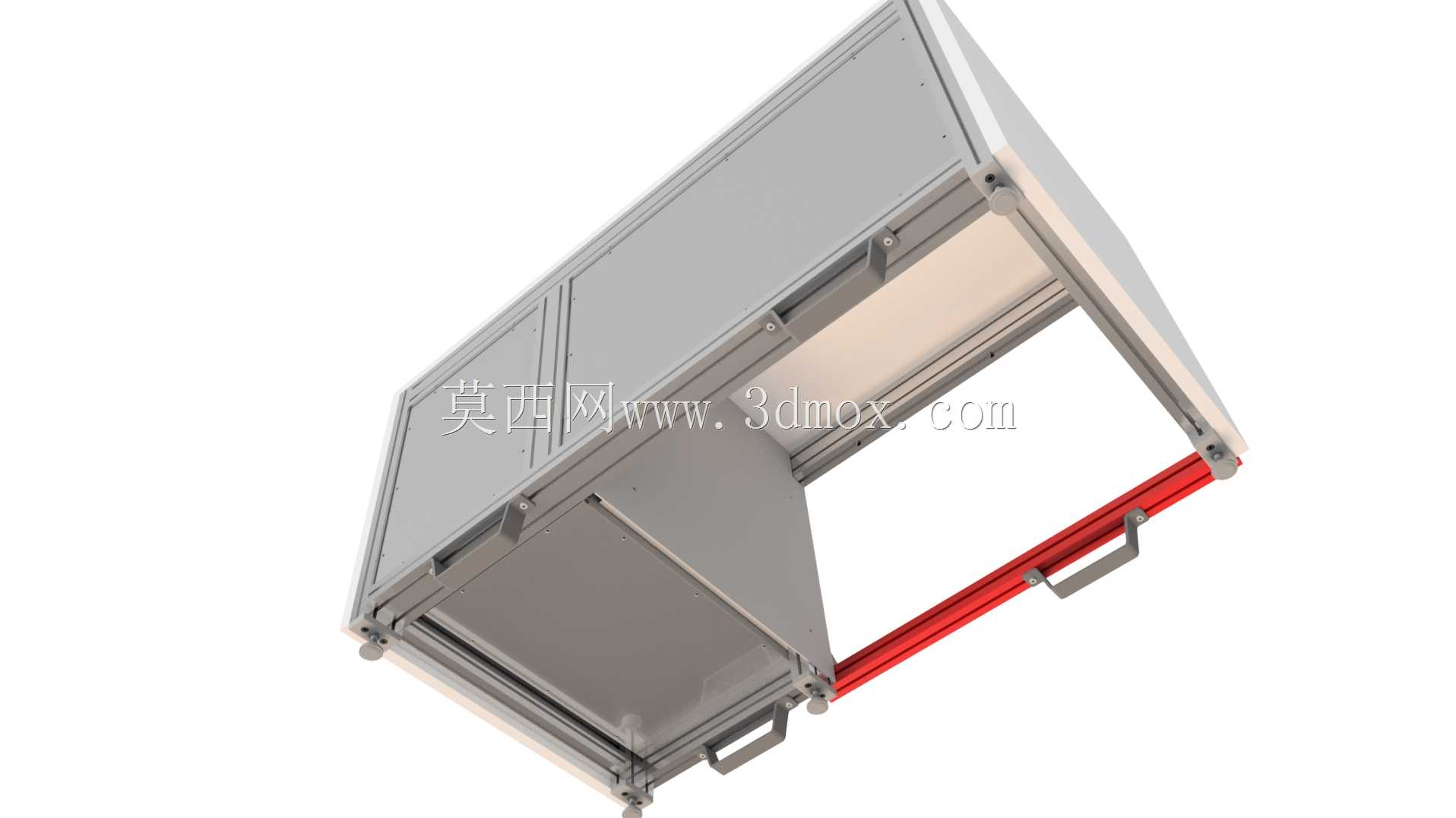

　　整体框架采用模块化铝型材搭建，主受力方向选用45×45和45×90规格型材，局部支撑与连接位置配合19×45、90×32等截面，以兼顾承载能力、外观规整性和后期改型便利性。铝型材框架的优势在于槽口连接灵活，支腿、横梁和侧封件之间可通过内置连接件、角件和紧固件形成稳定结构；当工位需求变化时，也可在不大量切割焊接的情况下增加灯架、物料盒挂条、气源接口或电气安装板。后部和内侧封闭区域采用浅灰色复合板材，侧板与台面区域采用木质基材叠加浅色饰面，使工作台在金属骨架之外具备平整、耐擦拭的操作表面。

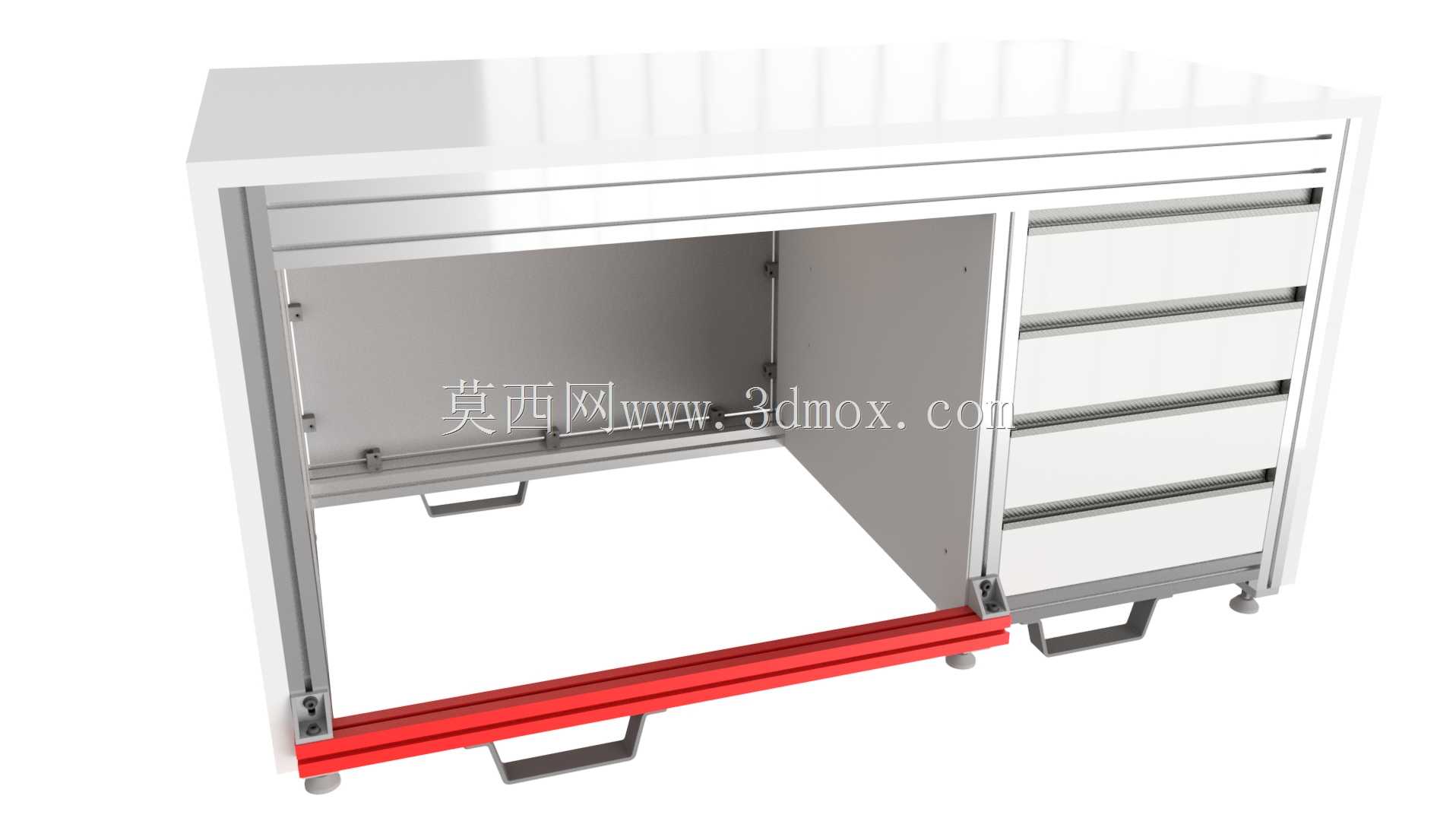

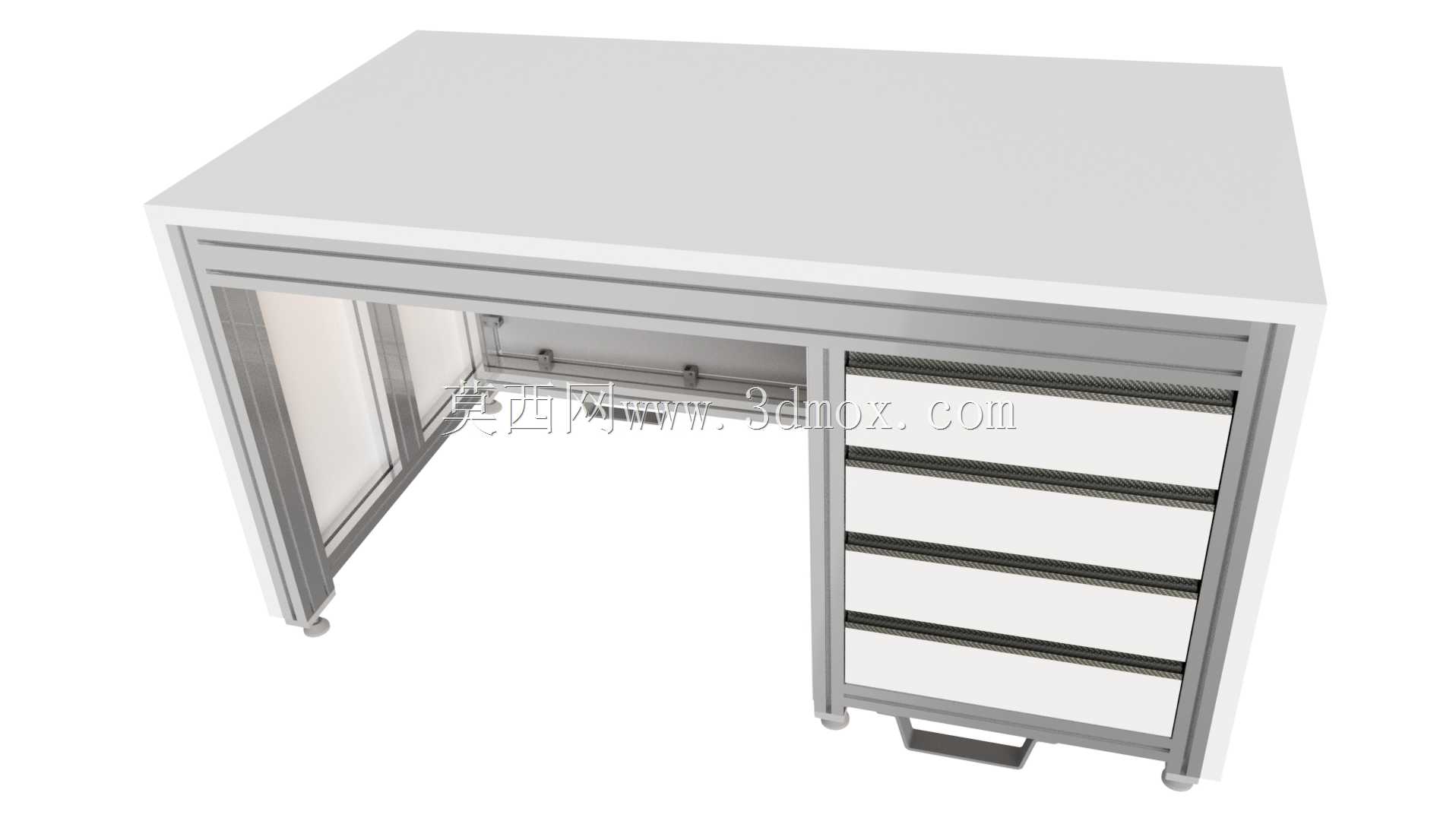

　　台面是该结构的核心工作边界。设计中将承载面保持为连续矩形平面，前缘无突出障碍物，便于操作人员靠近；台面下方左侧保留较大的开放腿部空间，适合坐姿作业或放置脚踏控制装置，右侧设置四抽储物单元，形成“一侧容腿、一侧收纳”的布局。这种布置不同于普通对称办公桌，它更强调工业现场的动作效率：常用工具可放在右侧抽屉，操作人员转身和弯腰距离较短；左侧开放区则避免腿部与柜体干涉，适合长时间装配、检验和记录作业。

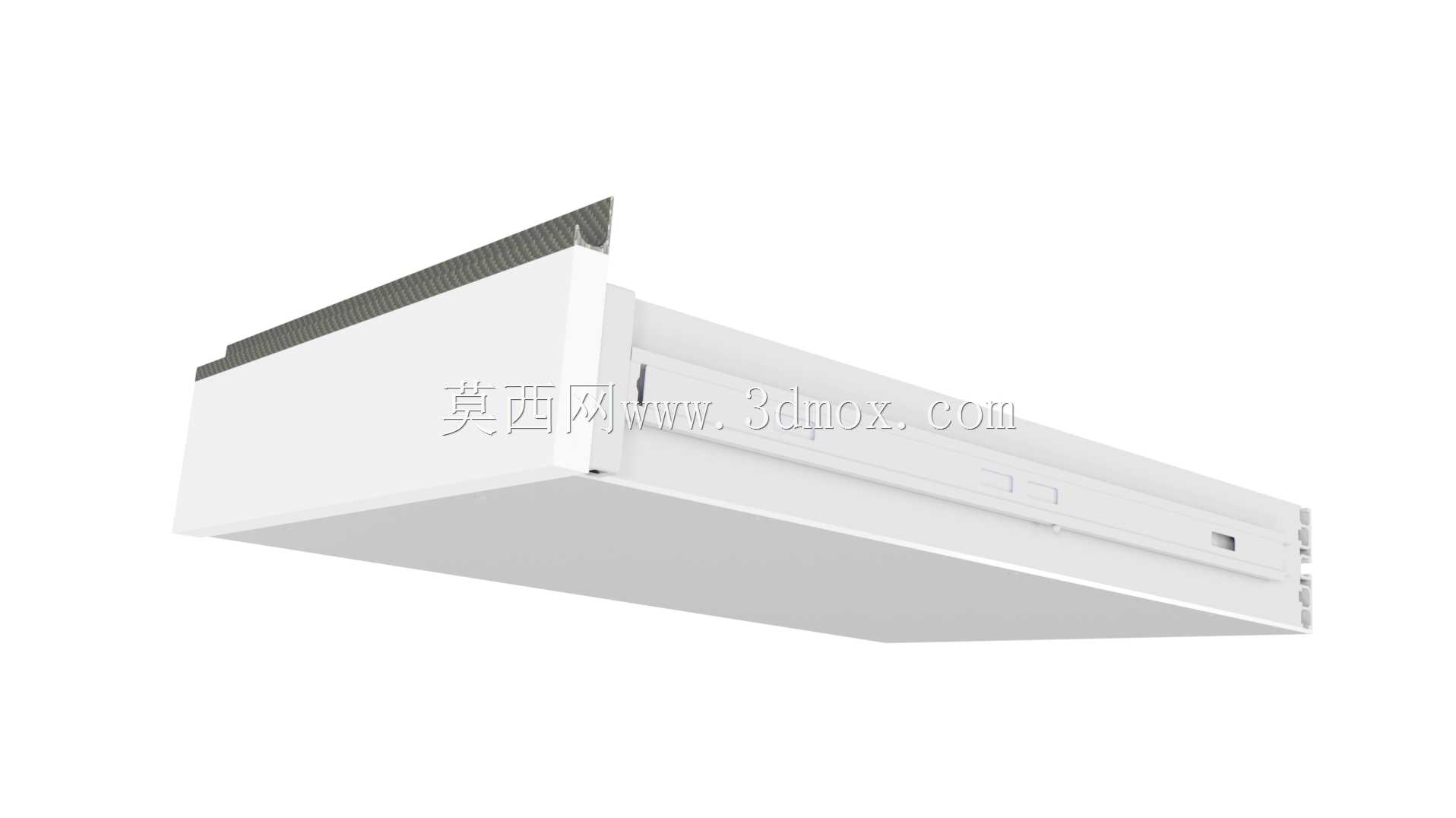

　　抽屉部分采用带阻尼效果的闭合导轨，抽拉过程中承载均匀，关闭末段运动平缓，能够减少工具碰撞和噪声。四个抽屉按竖向排列，可根据工具类型分区：浅抽屉适合放置量具、刀片、螺丝盒和标签，深抽屉可放置较大的夹具、电缆、手动工具或备用零件。抽屉前面板为平整板式结构，配有嵌入式手柄，手柄不向外突出，既降低人员走动时磕碰风险，也使柜体正面保持整齐。底部设置金属踏板或踢脚结构，既增强柜体下部识别边界，也方便近距离站位时脚部定位。

　　从外形边界看，工作台高度按常规站立与坐姿兼容的工业操作需求控制，腿部净空需要保证椅臂、膝盖和脚踏装置不与横梁干涉。宽度方向以满足单人操作为主，台面深度兼顾工件放置和手臂可达范围，过深会导致后部物品难以取用，过浅则无法放置工装板和检测器具。右侧抽屉柜接近支腿外侧布置，承担部分下部支撑作用，同时不侵占中央腿部空间。框架底部建议配合可调脚杯或脚轮使用：固定工位选脚杯可提高接地稳定性，需要在设备之间移动时可选带刹脚轮，但脚轮规格必须与台面满载重量匹配，避免抽屉抽出时整体重心前移产生晃动。

　　结构校核时应重点关注三类工况。第一是台面均布载荷，铝型材横梁承受台面板材和工件重量，型材跨度不宜过大，必要时在台面下方增加横向支撑。第二是抽屉偏载，抽屉完全拉出时，导轨、柜体侧板和连接角件承受明显弯矩，右侧柜体与主框架的连接不能只依赖轻型螺钉，应在竖向型材上设置足够的咬合连接点。第三是侧向推动工况，尤其在车间地面清洁、工位调整或脚轮移动时，长支腿与下部横梁之间需要形成刚性框架，防止出现平行四边形变形。

　　建模时可将铝型材作为主骨架先行装配，利用标准截面库控制槽口、孔位和端面尺寸；台面板、侧封板和抽屉面板按独立板件建立，便于后续拆图和下料；导轨、手柄、脚杯等外购件按实际安装位置保留间隙。抽屉内部不必过度建模细小零件，但导轨行程、抽屉闭合后的前面板平齐度、柜体与台面下表面的安全距离必须表达清楚。侧封板安装时要预留装配公差，板材与型材槽口之间不宜形成过约束，以免温度变化或装配误差导致板面鼓起。

　　该作业台的实用价值在于把操作平面、工具收纳和工位整洁性整合在同一套结构中。它不像重型焊接平台那样追求极高载荷，也不同于普通办公家具，而是通过铝型材骨架、封闭侧板、耐磨台面和阻尼抽屉的组合，在轻型装配、检验、维修和实验辅助场景中提供稳定、可扩展、易维护的工位解决方案。
