双24V风扇笔记本散热冷却垫结构设计

　　在工业现场调试、产线工位运维、户外设备巡检等场景中，作业人员常需携带笔记本长时间运行组态软件、三维建模程序、设备调试上位机，这类高负载工况下笔记本自带散热模组往往难以压住核心发热，容易出现CPU降频、程序卡顿甚至过热宕机的问题，直接影响作业效率，这款外置风冷冷却垫就是针对这类非桌面常规办公场景设计的散热辅助装置。

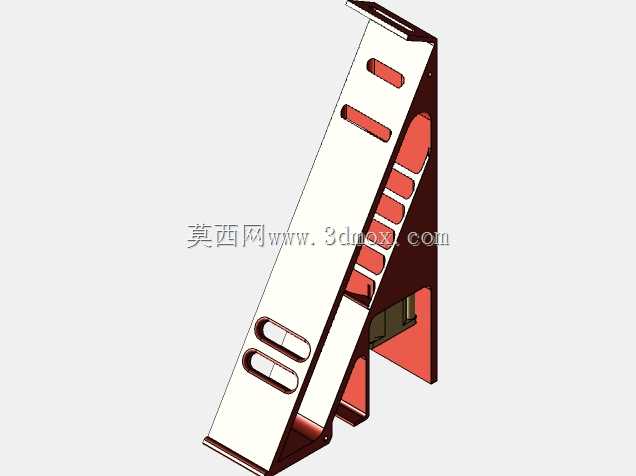

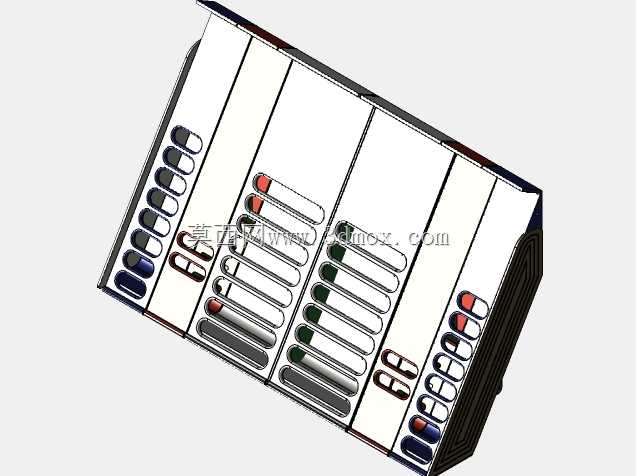

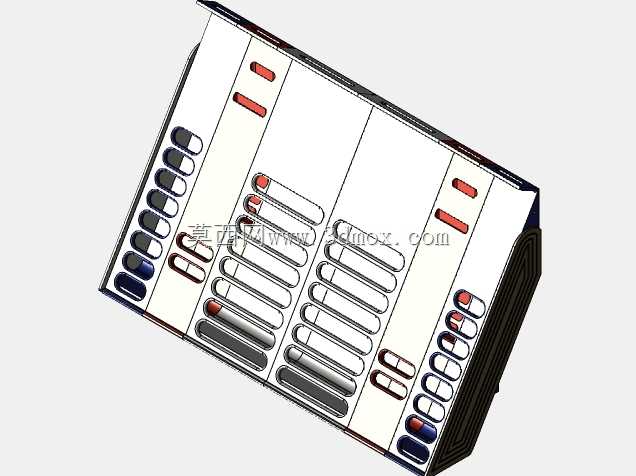

　　整体外形尺寸控制在400mm×300mm，刚好覆盖14到17英寸主流尺寸笔记本的底部支撑区域，边缘做了15°的微抬倾角，既符合日常操作的键盘输入角度，也能在垫体底部形成自然的进风通道，避免垫体贴附放置面时堵死进风路径。垫体的承载面板采用分区开槽设计，开槽位置完全对应主流笔记本底部的进风栅格区域，没有做满铺镂空的冗余设计，既保证了承载面的结构强度，避免长期放置重物出现面板凹陷变形，也能让风扇吹出的冷风精准对准笔记本的进风位置，减少无效风量损耗。

　　散热核心采用两个24V直流风扇配置，选择24V电压等级而非常规消费级散热垫的5V规格，主要是考虑工业场景下的取电便利性——现场设备柜、调试电源台基本都预留24V直流输出端口，作业时无需额外占用笔记本的USB接口取电，也避免了USB口供电不足导致风扇转速不达标的问题。两个风扇采用错位排布，分别对应笔记本CPU、显卡两个核心发热区域的下方位置，风扇安装位预留了2mm的减震胶圈安装槽，可加装硅胶减震圈降低风扇运行时的振动传递，避免振动传导到笔记本机身影响内置机械硬盘的运行稳定性，对于还在使用机械硬盘做数据存储的工业调试类笔记本来说，这个细节设计能有效降低硬盘坏道风险。

　　垫体侧边预留了独立的走线槽，风扇供电线可从走线槽内引出，不会出现线材压在垫体下方硌起垫体、导致放置不稳的问题。承载面板的表面做了4条凸起的防滑胶条安装位，胶条高出面板1.5mm，既可以增大笔记本底部与垫面的摩擦力，防止设备滑动，也能在笔记本底部和垫面之间留出均匀的出风间隙，让带走热量的热风可以顺着间隙快速排出，不会在接触面形成热风涡流影响散热效率。

　　从结构设计的安装边界来看，垫体整体厚度控制在32mm，风扇嵌入安装在垫体内部的支撑框架上，框架采用加强筋布局，单点位承重可达到15kg，完全可以承载厚重的移动工作站类笔记本，不会出现受压变形的问题。垫体底部四个角预留了防滑脚垫的安装位，脚垫高度5mm，进一步垫高垫体底部的进风空间，即使放置在有轻微凹凸的车间工作台面上，也能保证进风通畅。风扇的供电接口采用通用的DC5.5-2.1规格，和工业现场常用的24V电源适配器接口通用，无需定制特殊转接线材，现场取电适配性更强。

　　不同于消费级散热垫追求灯光效果、超薄外观的设计思路，这款冷却垫的设计完全围绕工业场景的实际使用需求出发，没有多余的装饰结构，所有开槽、开孔、安装位的设计都服务于散热效率、结构强度和现场使用便利性，面板的开槽边缘都做了R2的圆角处理，避免取放笔记本时刮伤设备底部的外壳涂层，整体结构没有易损的卡扣结构，全部采用螺丝装配，后期风扇出现故障时可以直接拆开面板更换风扇，无需整体报废，维护成本更低。在实际使用中，搭配两个24V风扇的高转速大风量输出，可让高负载运行的笔记本核心温度降低12到18摄氏度，有效避免过热降频的问题，满足长时间高负载运行的散热需求。
