笔记本模块化风冷散热支架结构设计

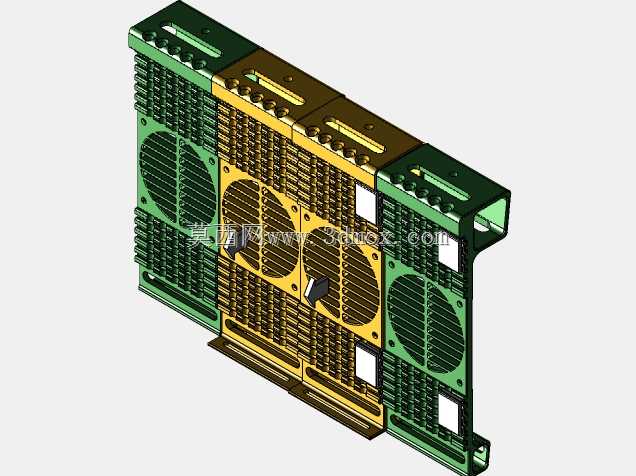

　　这套散热结构的设计初衷，是解决高负载工况下笔记本电脑核心区域积热、常规散热底座风道匹配度差的问题，区别于市面上一体成型的塑料散热底座，该结构采用模块化拼接思路，可适配不同尺寸、不同进风位置的笔记本设备，无需针对单一机型开模，能覆盖14寸到17寸主流消费级、工作站级笔记本的散热需求。从结构组成来看，主体承载框架采用倾斜式承托设计，倾斜角度经过人体工程学与散热效率双重校核，既可以保证使用者长时间操作的手腕舒适度，也能让散热风扇吹出的气流顺着笔记本底部进风格栅直入内部散热通道，避免气流在笔记本底部与承托面之间形成紊流区，降低风阻带来的风量损耗。框架上的五组独立风扇安装位采用等间距排布，每个安装位都预留了标准100毫米风扇的固定孔位，

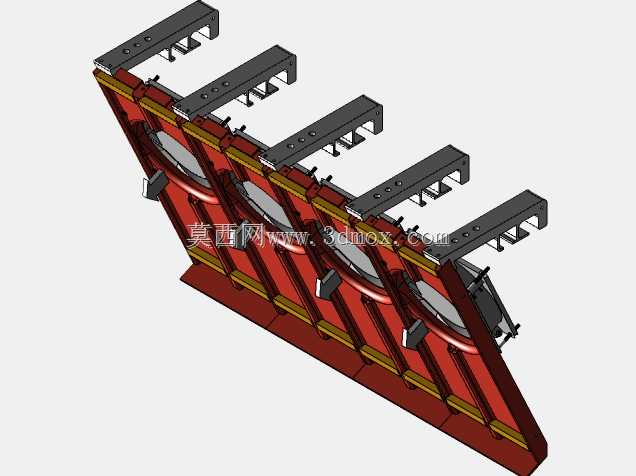

　　孔位公差控制在0.1毫米以内，可兼容市面上绝大多数标准规格的100毫米轴流散热风扇，使用者可以根据笔记本的进风位置、核心发热区域分布，灵活调整风扇的安装数量与安装位置，比如针对CPU、显卡位置偏左的游戏本，可在对应位置集中布置风扇提升局部风压，针对进风区域均匀的轻薄本，可均匀布置风扇实现全域散热。承托面的红色挡条结构采用分段式设计，每段挡条都对应一组风扇安装位，挡条上预留的防滑缓冲垫安装槽，可粘贴硅胶防滑垫，既可以避免笔记本放置时出现滑落，也能在笔记本底部与承托框架之间留出15毫米的稳定进风间隙，保证风扇进风侧的气流流通顺畅，不会因为间隙过小导致风扇进风不足、产生异常风噪。顶部的五组黑色安装挂耳是整个结构的安装固定接口，

　　挂耳上的长圆孔设计可实现一定范围内的安装位置调节，既可以将整套散热结构固定在桌面支架、立式工作台架上，也可以反向安装作为壁挂式设备的散热承托结构，安装边界的适配性较强，不需要额外加工定制转接件即可完成多场景固定。从风道设计逻辑来看，每个风扇安装位都对应独立的导风区域，相邻导风区域之间设置有分隔筋，避免不同风扇吹出的气流相互干扰形成乱流，导风区域的边缘做了圆弧过渡处理，可降低气流通过时的风噪，在风扇满转速运行时，整体风噪可控制在可接受范围内，不会对办公、游戏场景的使用体验造成干扰。结构的材质选型上，承托框架采用高强度工程塑料注塑成型，在保证结构刚性的同时控制整体重量，挂耳部分采用加厚设计，可承受最大10千克的设备重量，满足重型游戏本、

　　移动工作站的承重需求，不会因为长期承重出现变形、下垂的问题。在实际使用场景中，这套结构不仅可以作为笔记本散热支架使用，也可以拓展应用到小型ITX机箱的外置散热、桌面电子设备的集中风冷散热、工控机嵌入式安装的辅助散热等场景，模块化的设计让部件更换十分便捷，单个风扇出现故障时不需要拆解整个结构，直接拆下对应位置的风扇即可完成更换，后期维护成本较低。设计过程中针对安装边界做了多轮校核，整体结构的宽度、深度尺寸可覆盖绝大多数笔记本的底部支撑范围，不会出现设备放置后悬空、受力不均的问题，底部的支撑脚预留了防滑垫安装位置，放置在光滑桌面时不会出现滑动，倾斜角度的设计也让设备的重心落在支撑面的中心区域，放置稳定性有充足保障。
