斯巴鲁2.5STI水平对置发动机整机结构

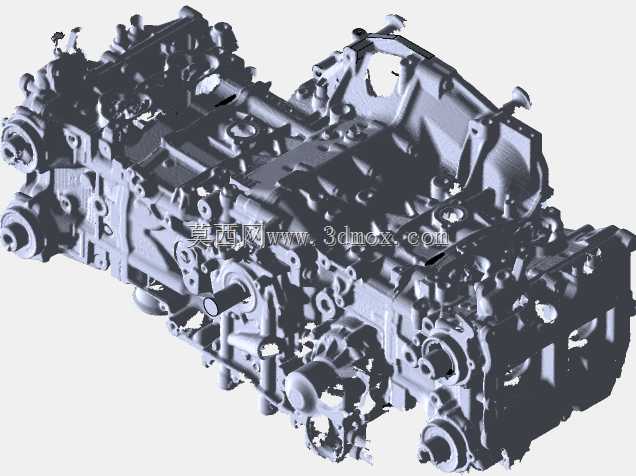

　　这套水平对置四缸动力总成的三维结构，面向乘用车高性能动力改装、整车总布置校核、动力舱逆向开发场景搭建，核心还原斯巴鲁EJ25系列STI机型的完整外部装配形态，覆盖缸体、缸盖、进排气接口、附属安装支座、外围管路连接位、变速箱对接法兰等全部外露结构特征，没有做过度的内部燃烧室、曲轴连杆细节简化，所有外部装配边界都按照实车扫描点云转换后的可编辑曲面重构，能够直接支撑动力舱间隙校核、改装部件适配、维修工装设计等一线工程工作。

　　做动力总成选型或者改装方案设计时，首先要注意这套模型的来源是实车扫描逆向，原始点云经过缩放对齐处理，所有曲面轮廓、接口相对位置、凸台分布都和量产装机状态一致，但绝对尺寸需要在建模前对照实机维修手册的标称尺寸做比例校验，不能直接提取模型上的线性尺寸作为加工、安装的最终依据，避免扫描缩放带来的毫米级偏差影响装配。从结构特性来看，水平对置机型的总高度远低于普通直列四缸发动机，缸体沿曲轴轴向左右对称铺开，整机重心更低，在整车前舱布置时可以有效降低车头质心高度，匹配四驱传动系统时，曲轴输出轴线和变速箱输入轴、中央差速器的传动路径保持同轴，传动效率更高，这也是STI性能车型长期采用该布局的核心原因。

　　从安装边界维度梳理，整机左侧和右侧分别布置两排缸盖的排气接口、点火线圈安装位、气门室盖紧固凸台，前端轮系侧预留了发电机、空调压缩机、转向助力泵、水泵皮带轮的安装支座与张紧轮调节空间，后端对接变速箱的法兰面定位销孔、螺栓孔位、离合器壳体配合止口都完整还原，下部油底壳的轮廓、机油滤清器安装位、发动机机脚的三个支撑点坐标都和实机装配位置匹配。在做整车总布置时，需要重点校核左右排气头段的走向，避免和转向拉杆、副车架、防倾杆发生运动干涉；上部进气歧管的安装高度要预留空滤、中冷器管路的布置空间，水平对置机型的进气歧管位于缸体顶部中间区域，和直列机的侧置进气布局完全不同，管路弯折半径、节气门安装位的边界都要提前在数模里做干涉检查。

　　实际工程应用里，这套数模可以用来开发改装用的发动机机脚、排气头段、进气冬菇头固定支架、涡轮套件安装位，也可以用于教学场景讲解水平对置发动机的结构特点：左右对置的活塞运动方向相反，运转时的往复惯性力可以互相抵消，整机振动更小，曲轴的配重需求更低，高转速工况下的运转平顺性更有优势。设计相关配套部件时，要注意缸体上的各类传感器安装位，包括曲轴位置传感器、水温传感器、机油压力传感器、爆震传感器的接口位置都在数模上有明确体现，外围线束走向、燃油管路由需要沿着缸体预留的管夹固定位排布，避免和高温排气部件距离过近。

　　针对维修工装开发场景，可以基于这套数模设计发动机翻转架的连接法兰、台架测试用的支撑支架，匹配测功机安装时的对接尺寸，三个发动机悬置的安装点坐标可以直接用来做悬置软垫的刚度匹配校核，验算动力总成在怠速、急加速工况下的位移量，规避悬置磕碰副车架的问题。建模过程中所有不规则的加强筋、铸造圆角、附属支架的折弯形态都保留了原始铸造件的结构特征，没有做理想化的直角简化，能够真实反映量产铸件的外部形态，做CAE网格划分时可以直接基于曲面抽取中面，分析缸体外部附属支架的结构强度。需要特别留意的是，逆向扫描得到的模型存在统一比例缩放的可能性，在开展任何模具设计、机加工部件出图之前，必须先核对核心安装孔的间距、法兰对接直径、悬置点的相对距离这几个关键尺寸，和实测实机数据校准之后再推进后续设计，才能保证最终加工出来的部件可以顺利装车。
