涡轮增压器离心压气机叶轮结构

　　该模型呈现的是涡轮增压器压缩端的离心式叶轮，属于增压发动机进气系统中直接决定压气机效率与流量特性的核心旋转零件。叶轮位于压气机壳内部，工作时随转子轴高速旋转，将轴向进入的空气加速后导入扩压通道，使空气在离心力和扩压作用下提高压力，为发动机气缸提供更高密度的进气。它广泛用于车用柴油发动机、工程机械动力、发电机组以及部分小型航空或试验动力装置，在高原功率恢复、燃油经济性改善和排放控制方面都承担关键作用。

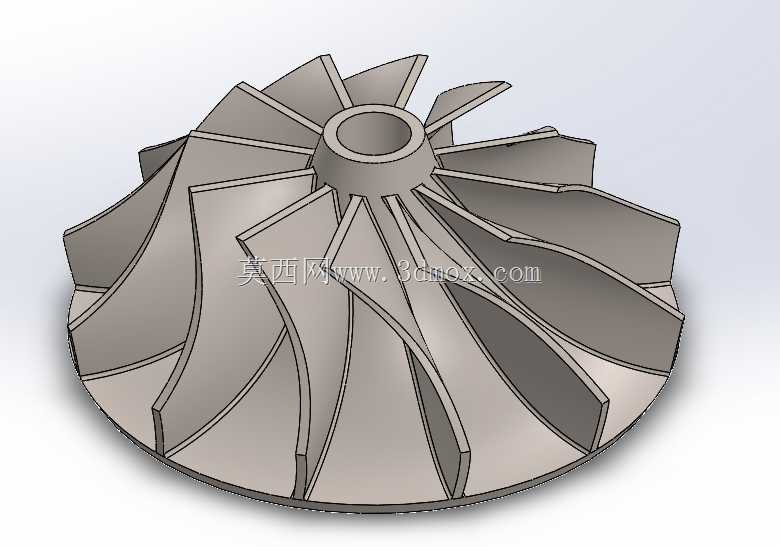

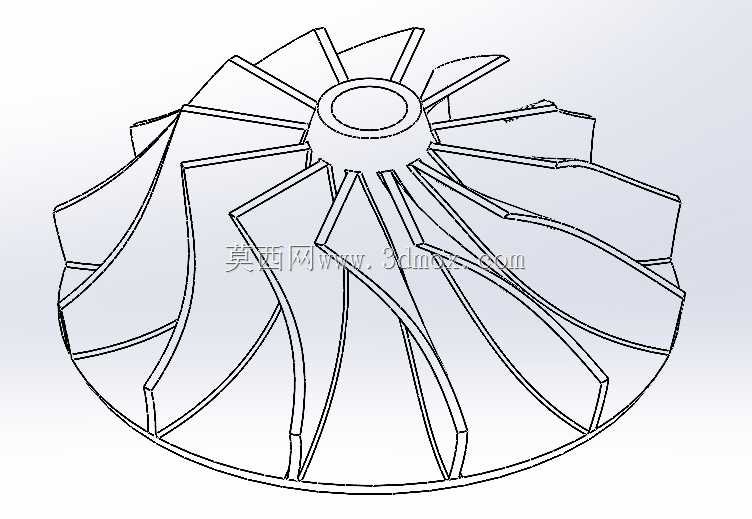

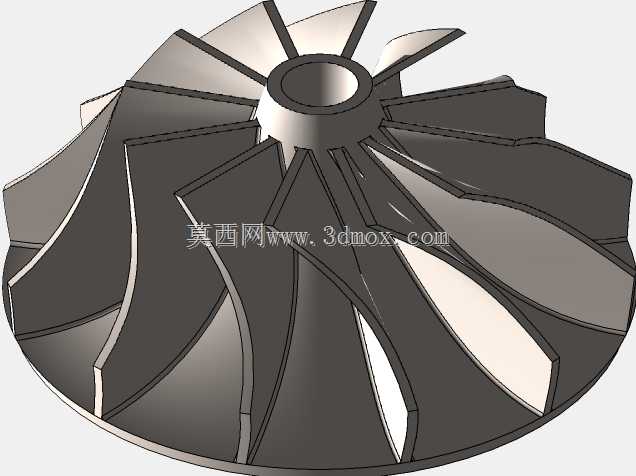

　　从结构上看，模型采用带中心轮毂的盘式叶轮布局，中心孔用于与增压器轴系配合，轮毂向上形成进气导流锥面，外缘布置多片后弯式叶片。叶片从轮毂前缘沿周向和径向延伸至轮缘出口，型面具有明显的空间扭转特征：入口处叶片较窄并顺应轴向来流，出口处叶片高度降低、通道扩张，以适应空气由轴向转为径向并持续增压的流动过程。叶片之间形成连续收敛—扩压流道，能够在高转速下把机械能传递给气体。模型中叶片与轮毂、轮盘之间为一体化造型，符合压气机叶轮常见的铣削或铸造结构逻辑，也便于后续进行流道检查、装配干涉分析和转子外形校核。

　　设计这类零件时，首先要兼顾气动性能与结构强度。叶片前缘不能过于尖锐，以免在异物吸入或高速振动时产生缺口损伤；叶片出口厚度需要控制，在保证刚度的同时减少尾迹损失。轮毂型线并非简单圆锥，而是沿轴向逐步过渡，目的是降低入口处气流转折角，使空气平顺进入叶道。叶片数量和分布角度会影响压气机流量范围、喘振边界以及峰值效率，模型中多叶片布置有利于提高压比和导流能力，但也会增加摩擦面积和转动惯量，因此实际开发中需要结合目标发动机排量、转速区间和增压压力进行匹配。

　　安装边界方面，叶轮中心孔、端面和背部台阶是与轴系、锁紧螺母或衬套配合的关键区域。轴向长度必须保证叶轮装入压气机壳后，叶片前缘与进气罩、叶片外圆与压气机壳型面之间留有合理间隙；间隙过小，热膨胀和高速跳动可能导致擦壳，间隙过大则会引起回流损失。叶轮背部与密封件、挡油盘或轴端紧固件之间也需要保留装配空间，因此建模时不能只关注叶片外观，还要把中心孔深度、轮毂端面、背盘轮廓和出口外径作为装配约束来处理。

　　在实际增压器运行中，压气机叶轮承受高离心载荷、气动交变载荷和温度变化带来的热应力。叶片根部圆角、轮盘厚度过渡以及中心孔附近材料分布，都是应力集中控制的重点。若用于三维结构设计，可在该外形基础上进一步细化叶片前缘圆角、出口修型、轮毂过渡圆角和减重背腔；若用于工艺分析，则可据此评估五轴铣削路径、铸造成型难度或动平衡去重位置。对于设备选型人员而言，该模型能够直观说明压缩端叶轮的空间占用、叶片走向和轴系连接关系，为压气机壳匹配、进气管路布置以及增压系统装配检查提供依据。

　　整体来看，该结构不是单纯的外观曲面件，而是气动、转子动力学和制造工艺共同约束下的功能零件。其扭转叶片负责能量转换，中心轮毂负责定位传扭，轮盘和背型负责承载与安装，各部分之间的尺寸协调直接影响增压器的压气效率、可靠性和维护边界。
