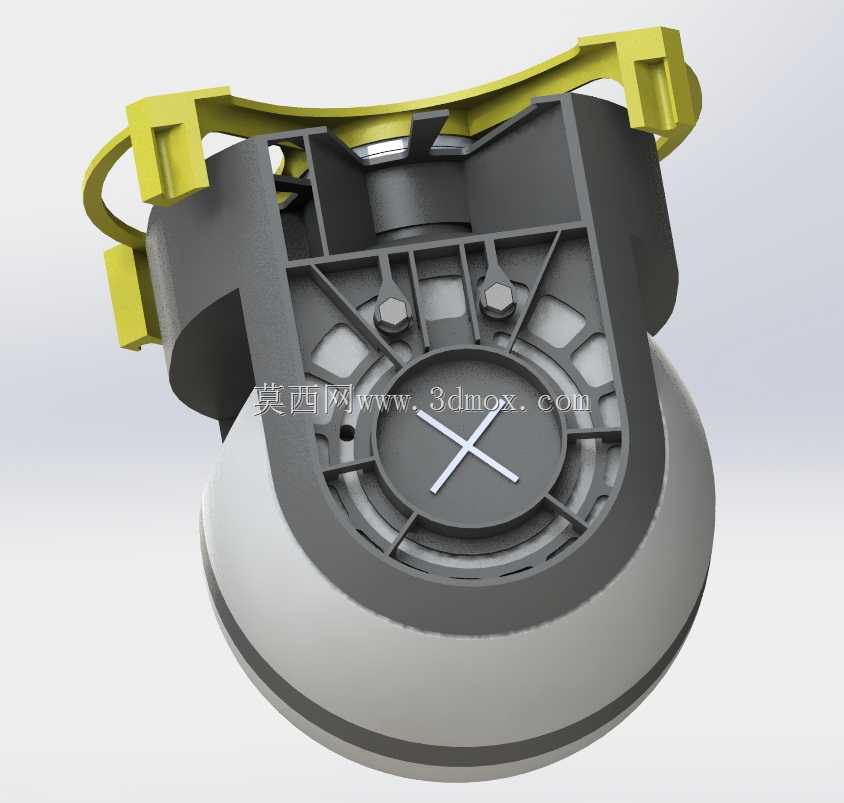

这套万向节结构面向CA6140普通车床的进给传动与挂轮箱输出端布局,核心作用是在两根存在轴线偏角、径向错位的传动轴之间稳定传递扭矩,避免刚性联轴器在轴系对中误差存在时产生附加弯矩、轴承憋劲甚至轴颈疲劳断裂的问题。从实际车间使用场景来看,普通车床长期承受切削冲击载荷,挂轮、溜板箱、进给箱之间的传动轴很难长期保持严格同轴,装配误差、床身导轨磨损后的微量变形、拆装挂轮时的复位偏差,都会让轴系出现小角度偏斜,万向节正是用来补偿这类偏差的关键传动件。

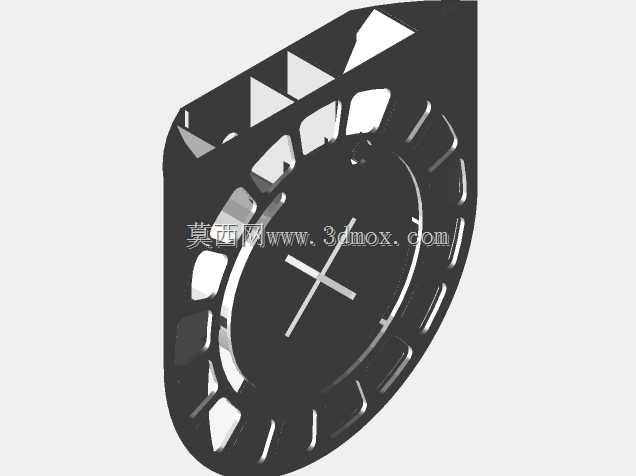

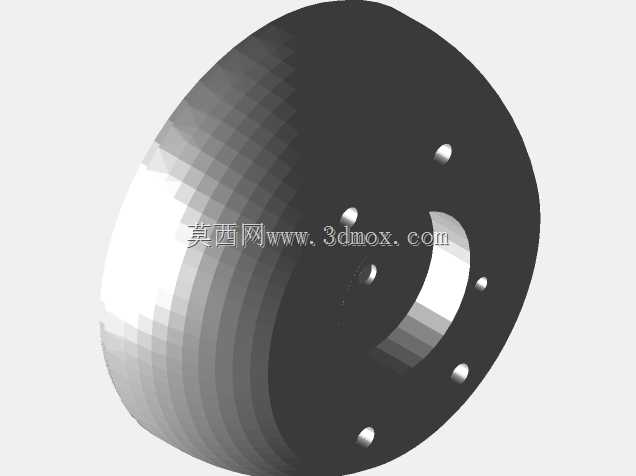

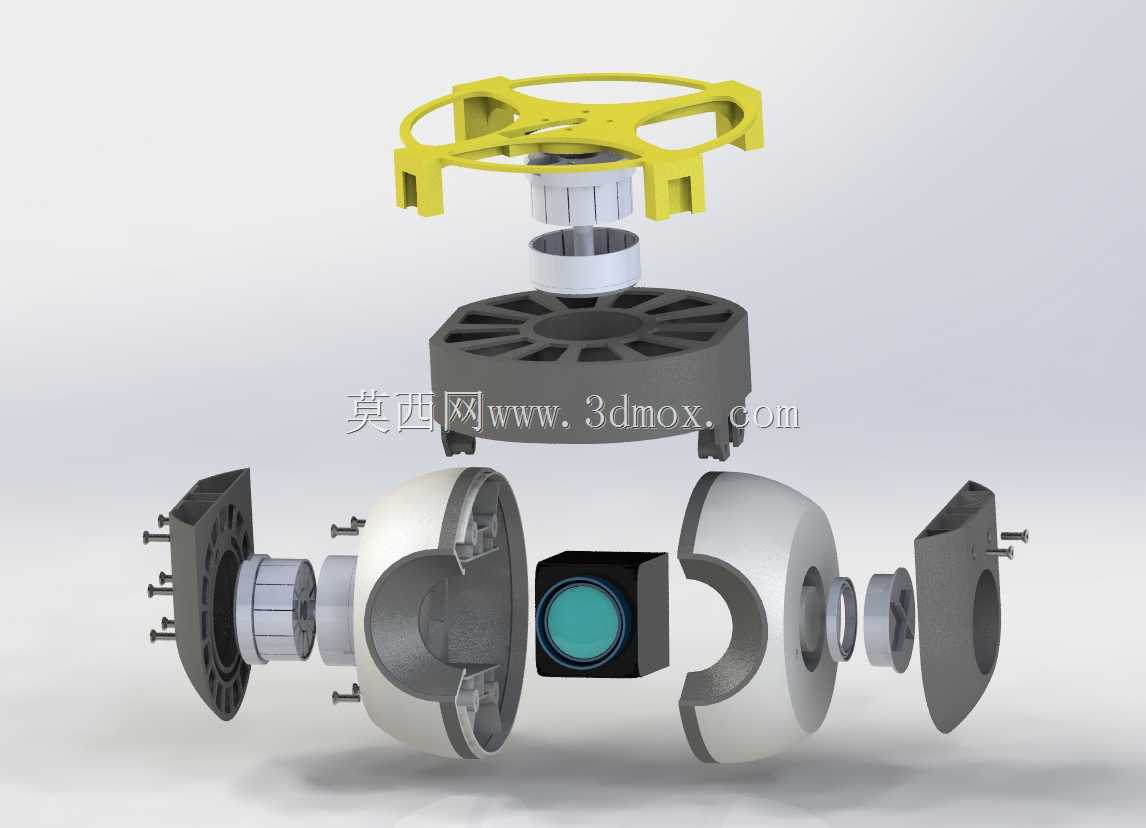

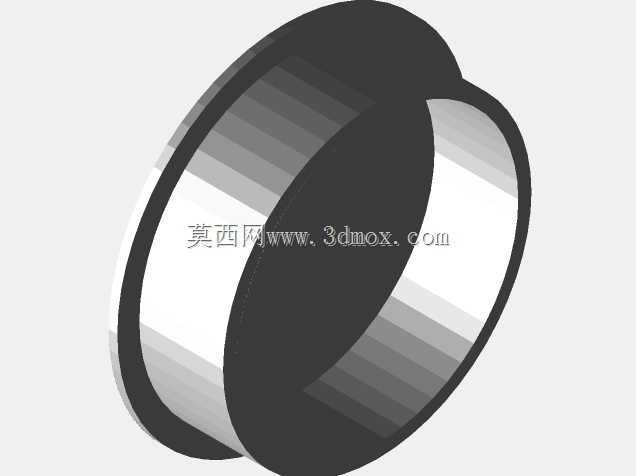

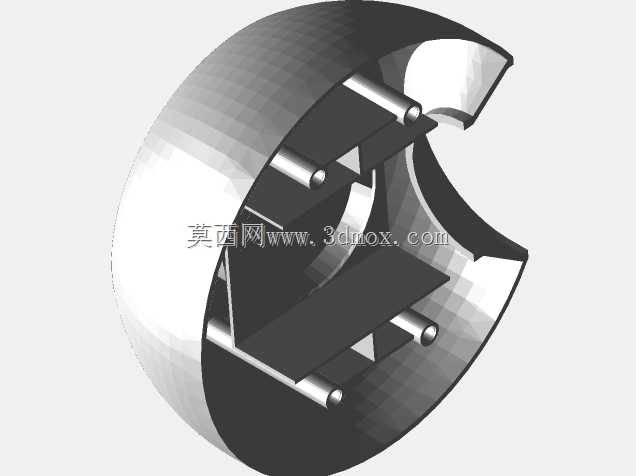

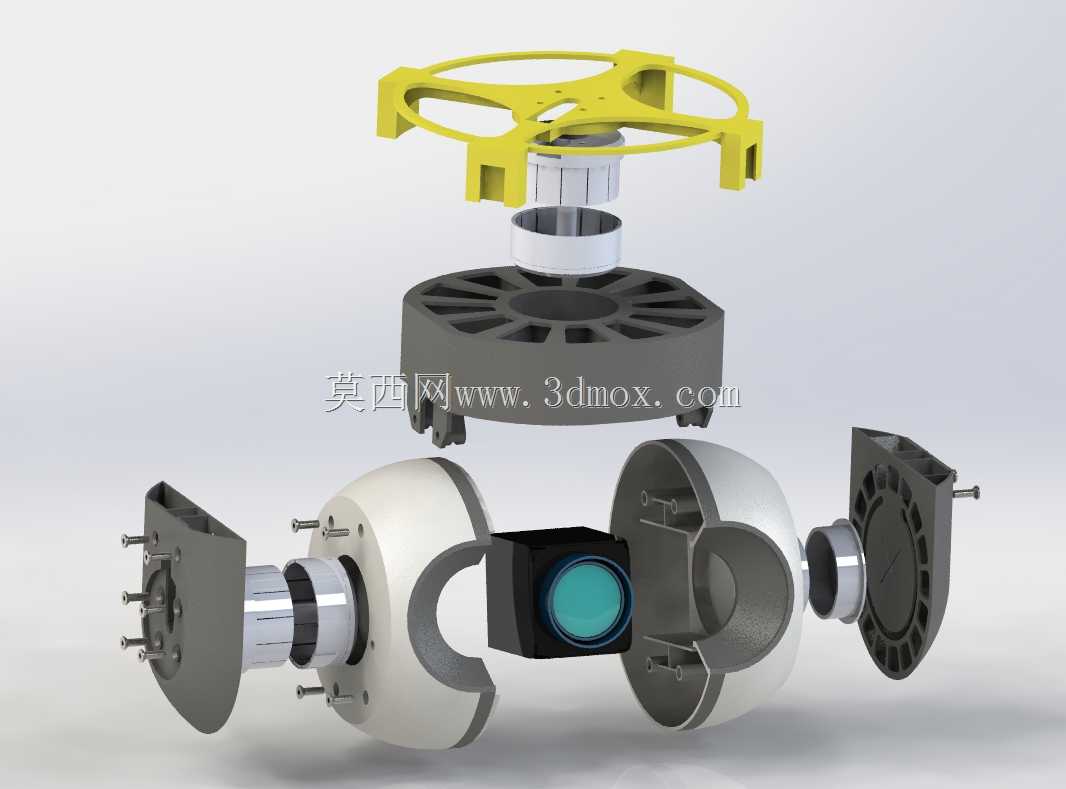

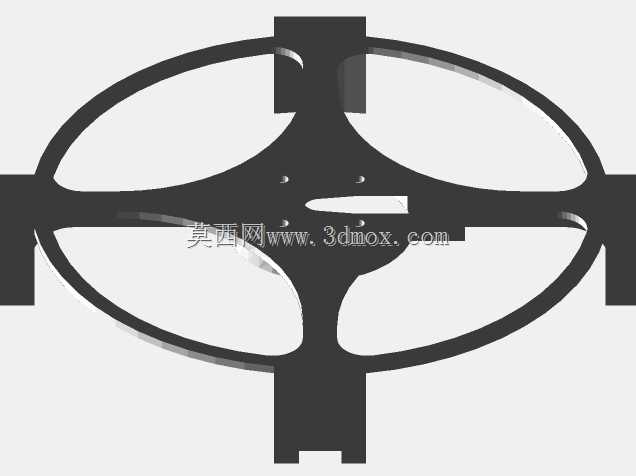

从拆解结构可以看出,整套组件采用分体式装配思路,两端分别设置带安装法兰的连接座,法兰端面预留螺栓过孔,可直接与传动轴端的法兰盘对接,也可根据轴头形式改为平键加锁紧螺母的轴套连接。中部为十字轴式铰接核心,两个叉形接头分别环抱十字轴的四个轴颈,轴颈处预留轴承安装位,实际加工时可装入滚针轴承以降低铰接转动阻力,减少偏角传动过程中的摩擦损耗。十字轴的四个轴颈垂直度需严格控制,否则在高速旋转时会产生明显的转速波动,进而引发进给传动的周期性振动,影响车削螺纹时的螺距精度。
设计时首先要确定的是额定传递扭矩,CA6140车床进给链传递的扭矩虽小于主轴主传动,但在强力切削、大走刀量车削外圆时,进给抗力会瞬间升高,因此万向节的叉体截面、十字轴轴颈直径都要按最大进给扭矩的1.5~2倍做安全余量校核,叉体根部的过渡圆角必须保留,避免应力集中在交变载荷下产生裂纹。外形尺寸方面,安装边界要匹配车床挂轮箱内部的预留空间,法兰盘的螺栓孔分布圆直径、轴孔配合公差都要与对应轴端一致,回转过程中万向节的最大外圆不能与箱体内壁、挂轮齿面发生干涉,尤其在万向节摆角达到允许最大值时,要逐一校验各零件的运动包络,防止转动中剐蹭箱体。
偏角补偿能力是这类万向节的核心参数,单节十字轴万向节允许的两轴夹角通常控制在15°以内,若现场轴系错位量更大,就需要采用双万向节串联布置,通过中间轴把两端的偏角等量分配,保证输入轴与输出轴的瞬时转速同步,避免单节万向节固有的转速周期性波动传递到进给丝杠,导致车削表面出现规律性振纹。零件的材料选型上,叉体与连接法兰一般选用45号钢,调质处理后获得足够的综合力学性能,十字轴则采用20CrMnTi渗碳淬火,轴颈表面硬度提升到HRC58~62,芯部仍保持韧性,既能承受铰接面的接触摩擦,又能抵抗冲击载荷下的断裂风险。
装配环节要重点保证十字轴各轴承的轴向间隙,间隙过大会导致传动空程,反向进给时出现明显窜动,间隙过小则会在热态下卡死,加注锂基润滑脂后要预留热膨胀空间,外部加装油封防止车削时的切削液、铁屑粉末进入铰接面造成磨粒磨损。整套结构在建模时需把所有拆分零件独立出件,明确各配合面的公差等级:法兰止口采用H7/h6过渡配合,十字轴轴颈与滚针轴承采用H7/k6配合,螺栓过孔比螺栓公称直径大1~2mm,补偿装配时的微量位置偏差。对于机床改造、备件自制的场景,这套结构还可根据实际轴端尺寸调整法兰厚度、叉体开口宽度,在不改变核心铰接参数的前提下适配不同批次CA6140车床的安装接口,也可延伸应用到其他需要小角度偏置传动的通用机械设备进给机构中。
