船舶压载水喷射器三维结构设计

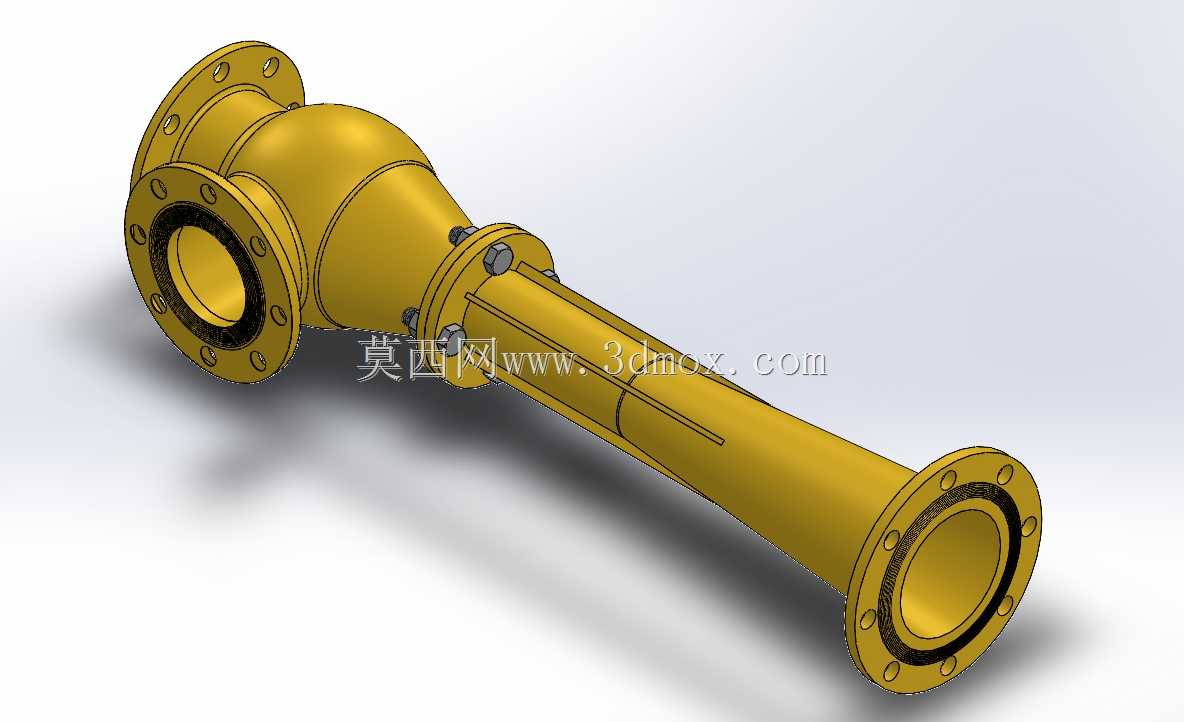

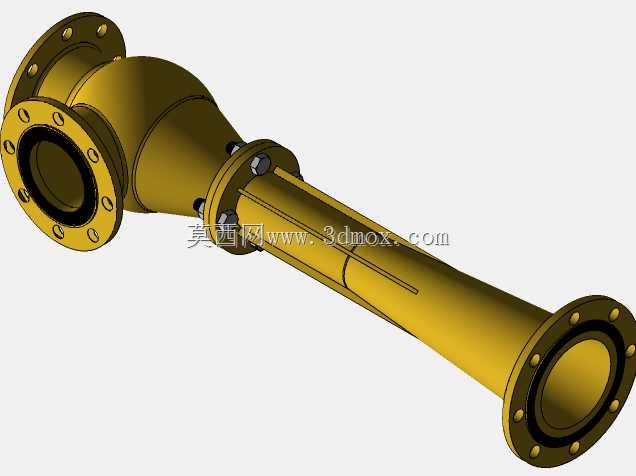

　　在船舶压载水处理系统的管路设计中，喷射器是一类依靠高压工作流体引射低压流体完成输送与抽吸的关键设备，本套三维结构围绕75立方米每小时抽吸能力的压载水喷射器展开，完整还原了从入口法兰、混合腔、收缩段、喉管到扩散排出段的全部流道与外部支撑结构，可直接用于船舶管系布置校核、安装空间推演以及内部流道结构参考。

　　从现场应用场景来看，这类喷射器多布置在压载舱附近的管弄或者舱底水处理单元区域，不需要配置独立的旋转动力部件，仅依托系统内高压驱动水即可形成负压，将舱内残余压载水抽吸并汇入排出管路，在压载水置换、舱底残水扫舱、汽提作业环节承担核心抽吸作用。相比常规离心泵，喷射器没有运动叶轮与密封件，在输送含少量泥沙、杂质的压载水时故障率更低，也适配船舶长期航行中振动、摇摆的工况，不会因为船体倾斜出现泵腔气缚、断流的问题。

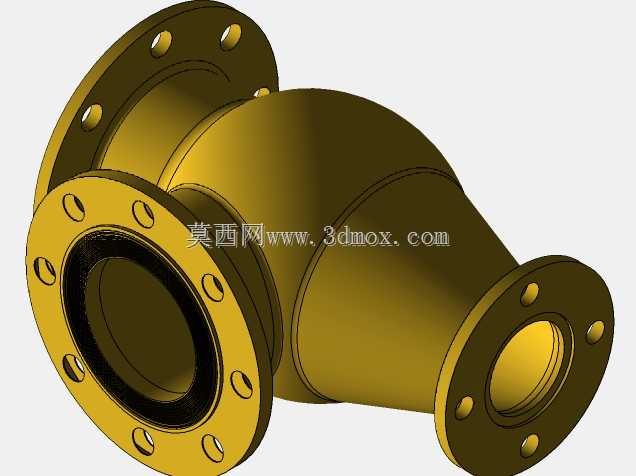

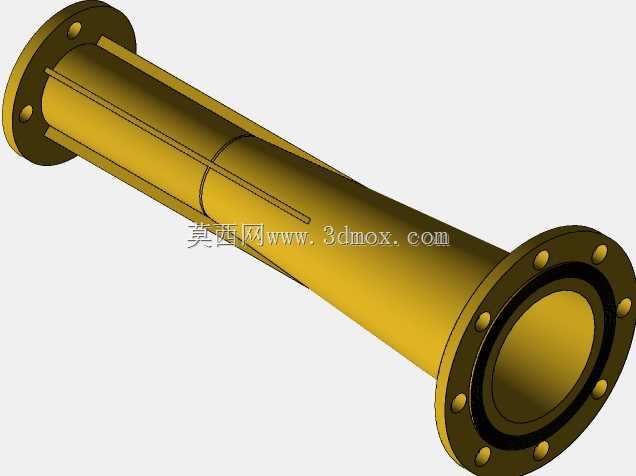

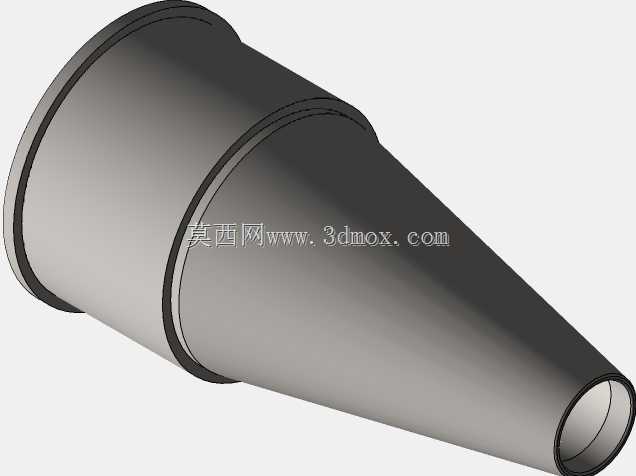

　　结构设计上，整套装置沿轴向分为三个功能区段：侧向布置的驱动水入口法兰段、中部的喷嘴与混合室组件、以及长锥形的扩散排出段。驱动水入口采用标准法兰对接，法兰面预留均匀分布的螺栓孔，密封面形式适配船舶管路常用的垫片密封，入口流道转向后接入收缩型喷嘴，高压水通过喷嘴时流速快速提升，在混合腔内部形成负压区，被抽吸的压载水从侧向另一接口进入混合腔，与高速工作流体完成动量交换后进入喉管，在喉管内两股流体充分混合均压，随后进入渐扩的扩散段，流速逐步降低、压力回升，最终从端部排出法兰输送到下游处理管路。

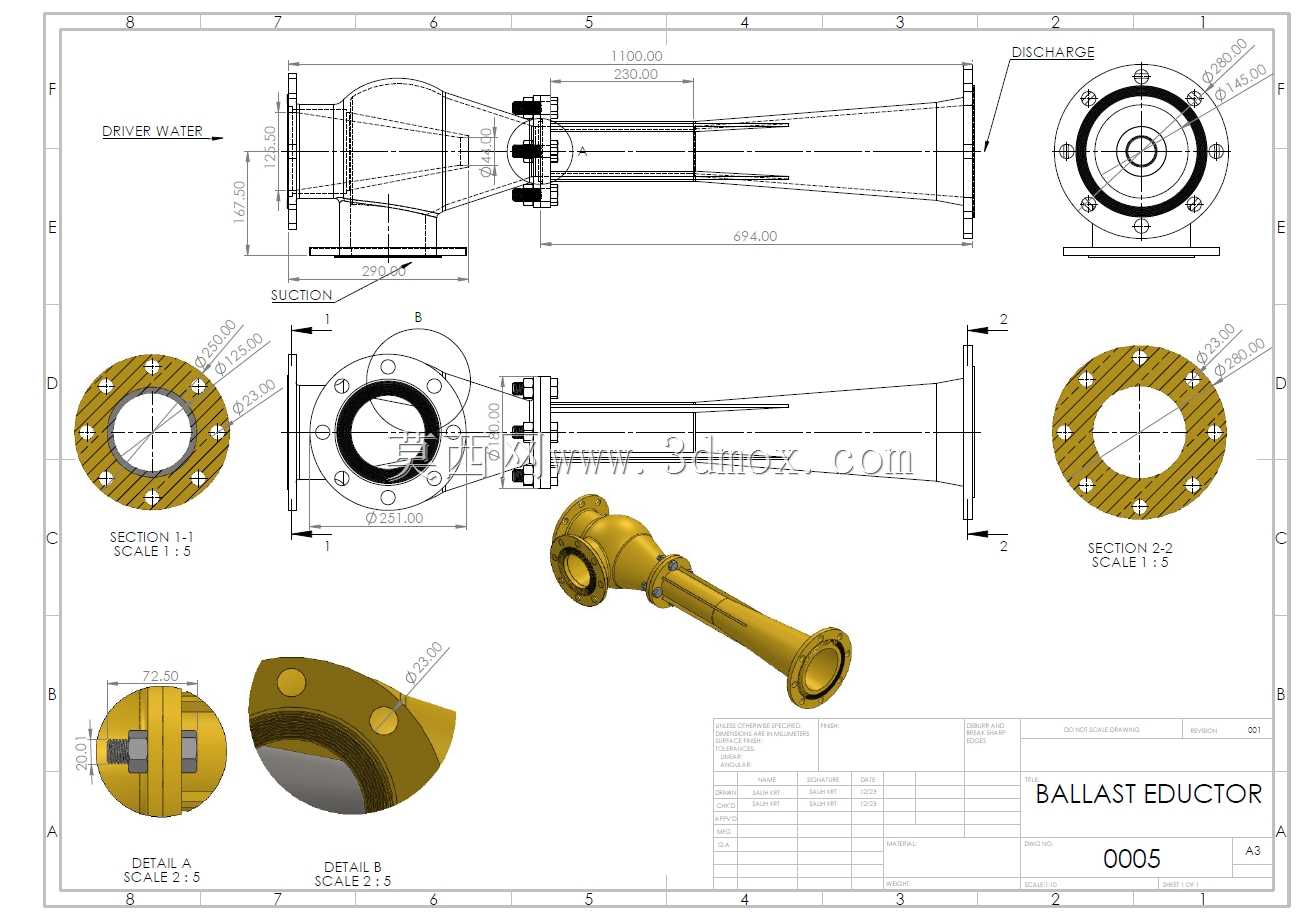

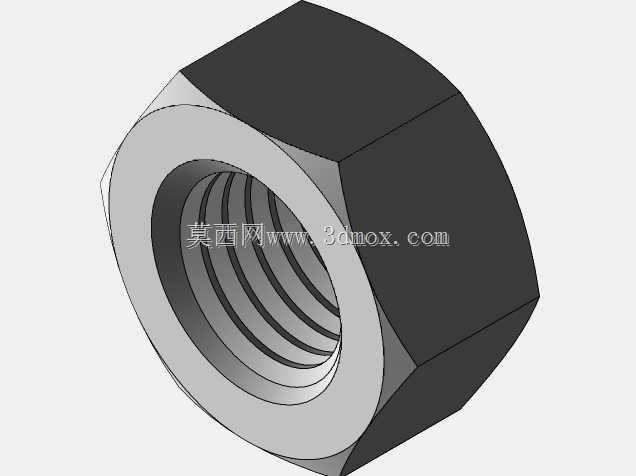

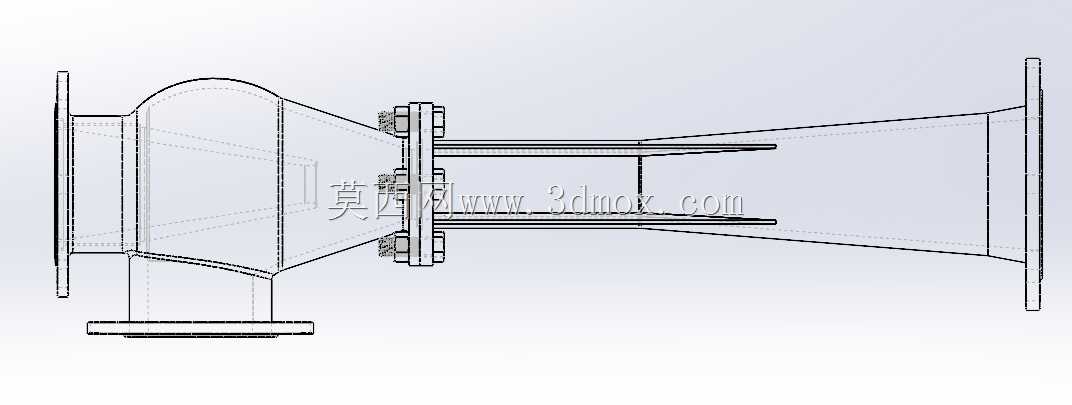

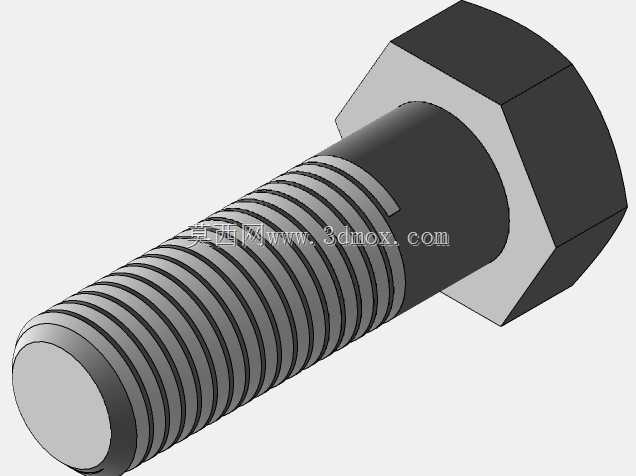

　　外形尺寸与安装边界方面，整套喷射器沿轴向总长度接近1.2米，混合腔部位的最大外径控制在300毫米以内，两端连接法兰分别匹配对应通径的船舶管路标准，法兰螺栓孔的分度圆、孔径以及密封面厚度都在工程图中做了明确标注。侧向两个接口的法兰朝向与轴向呈垂直布置，安装时需要预留法兰螺栓的拆装空间，尤其是混合腔两侧的紧固螺栓，要保证扳手操作的侧向间隙，长扩散段下方可设置简易支撑托架，抵消管路充水后的重量与振动载荷，避免法兰连接处承受额外弯矩。

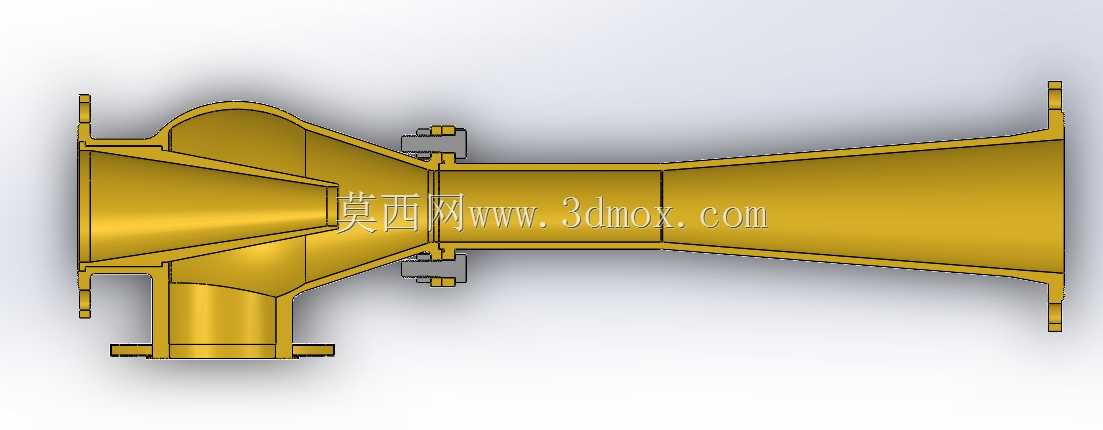

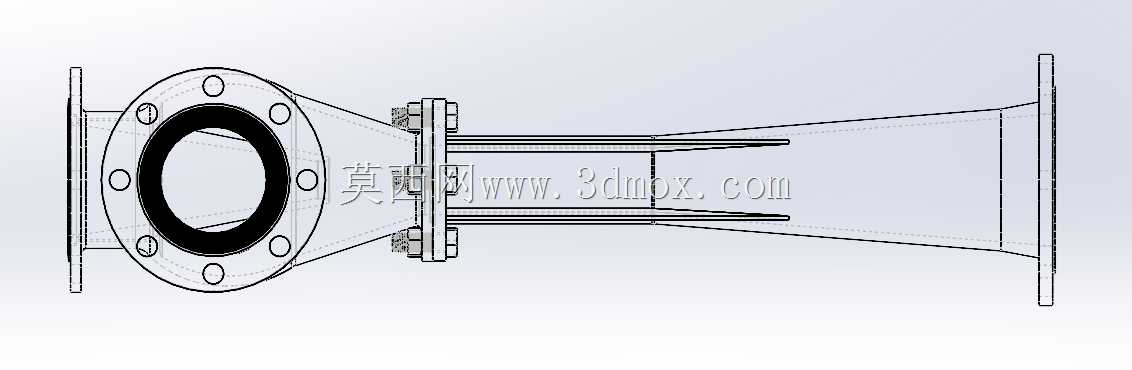

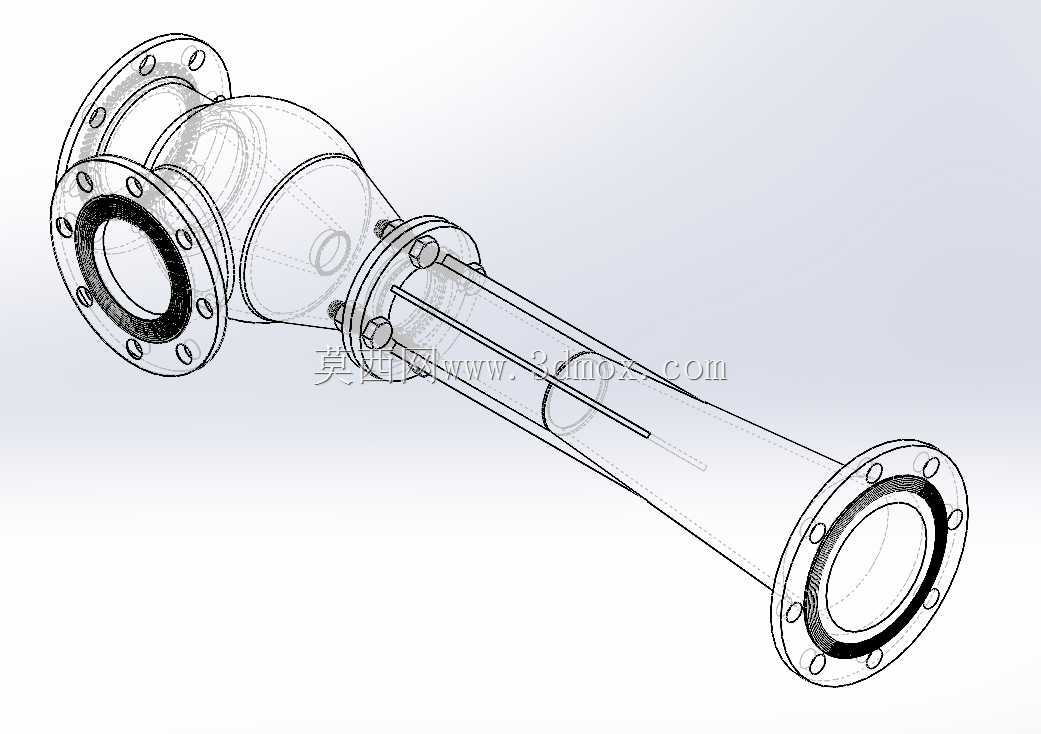

　　建模过程中对内部流道的过渡圆角做了细化处理，喷嘴出口到喉管入口的距离、喉管长径比、扩散段的锥角都按照喷射器的经典水力设计比例取值，避免流道出现突扩、突缩造成的局部阻力损失。外部结构上，混合腔部位的分体法兰采用螺栓把合，方便后期拆解检查喷嘴磨损情况，法兰端面的定位止口保证了内部喷嘴与喉管的同轴度，降低装配偏差带来的引射效率下降。三维模型同时还原了工程图中的剖面结构、局部细节以及装配关系，结构工程师在做船舶管系布局时，可以直接将模型导入装配环境，核对接口坐标、安装间距，也可以基于该结构调整不同抽吸流量下的喷嘴尺寸、喉管直径，适配不同吨位船舶的压载水系统需求。在选型匹配阶段，设计人员可参照模型的流道分段比例，结合现场提供的驱动水压力、需要的抽吸扬程，快速换算改型后的关键尺寸，减少重复建模的工作量，也能提前规避安装空间干涉、法兰对接错位这类现场施工常见问题。
