可伸缩双万向节传动轴结构模型

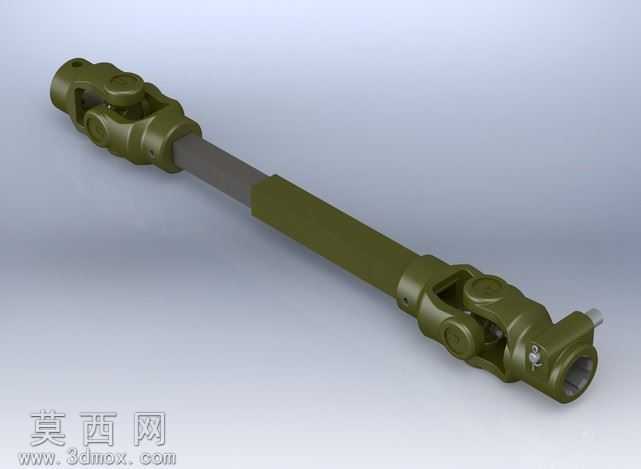

本模型为可伸缩式双万向节传动轴结构，采用三维参数化建模方式完成整体构建，建模过程严格遵循机械传动件的实际尺寸比例，完整还原了两端十字轴式万向接头、中间可滑移花键伸缩轴段的全部细节。模型渲染阶段采用军绿色金属漆面材质模拟接头锻件外壳质感，中间轴段做哑光金属灰处理，还原钢材表面的细微磨砂纹理，通过环境光遮蔽效果突出十字轴、轴承衬套、锁紧卡箍等部位的结构层次，让整体视觉效果贴近实物装配状态。结构设计上，两端万向接头均采用十字轴铰接结构，可实现两轴间存在夹角时的连续扭矩传递，适配不同轴线偏移工况；中间伸缩段采用花键配合结构，可在一定范围内调整传动轴整体长度，补偿安装过程中的轴向尺寸偏差，同时在伸缩极限位置做了限位结构设计，避免轴段滑脱；接头端部设置了锁紧销结构，可与配套连接轴实现快速锁止固定，保证传动过程的连接可靠性。建模过程中对十字轴的轴颈、轴承配合面、花键齿形等关键结构做了精细化处理，所有配合面均预留了合理的装配间隙，符合实际机械加工与装配的公差要求，整体结构可直观展示万向传动轴的扭矩传递原理、角度补偿特性与长度调节功能，可用于机械传动结构教学、传动系统方案选型参考、装配干涉模拟验证等场景，清晰呈现这类传动部件在变角度、变轴距传动场景下的结构优势。
