异径铝合金T型三通管路接头

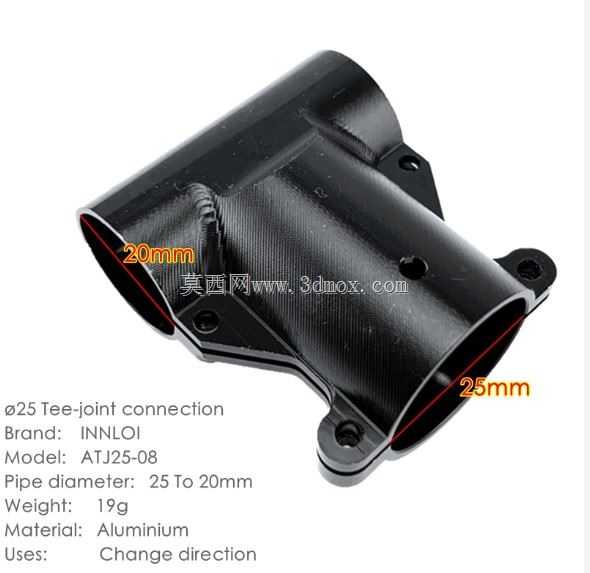

　　这款异径T形三通接头属于轻量化流体管路系统里的分支转接构件，主体采用铝合金材质加工，整体重量控制在19g左右，在保证结构刚性的前提下大幅降低了管路总成的附加载荷，常见于小型气动设备、轻量化流体输送管线、实验台管路排布以及改装类气路系统中。接头采用T型三向连通结构，其中直通两端的管路适配口径为25mm，侧向分支接口适配口径为20mm，可直接实现主路25mm管径与支路20mm管径的垂直分流或合流，无需额外加装变径转接头，减少了管路连接点的数量，也就同步降低了接头位置的泄漏风险。

　　从实际装配场景来看，这类接头多用于需要在主输送管路上引出支路的工况：比如小型空压机的出气主管路，需要在25mm主管道上分出一路20mm支管给末端气动工具供气；或是小型冷却循环系统中，主循环管路上需要引出支路给局部发热部件单独供给冷却介质；在轻量化设备的机架内部布管时，铝合金接头相比传统铸铁或铜质接头重量优势明显，不会给薄壁机架带来额外的承重负担，也不会像塑料接头那样在长期承压后出现蠕变松脱的问题。

　　结构设计上，接头的三个连通端口都做了适配管路插接的直筒段，筒壁厚度均匀，插接后可通过卡箍、喉箍或者粘接、压接的方式完成密封固定。接头本体外侧延伸出带安装孔的固定耳座，耳座上预留了标准通孔，安装时可以直接通过螺丝将整个接头锁附在设备机架、安装板或者预设的固定点位上，避免管路在通断流体、产生压力波动时接头出现晃动位移，也抵消了外接管路拖拽带来的剪切力，防止接口位置因为长期受力出现松脱漏气。固定耳座和主体筒体之间做了平滑的过渡加强筋，没有尖锐的应力集中拐角，在受到侧向拉力时，载荷可以顺着加强筋均匀分散到整个筒体壁面上，不会在耳座和筒体的连接处出现断裂。

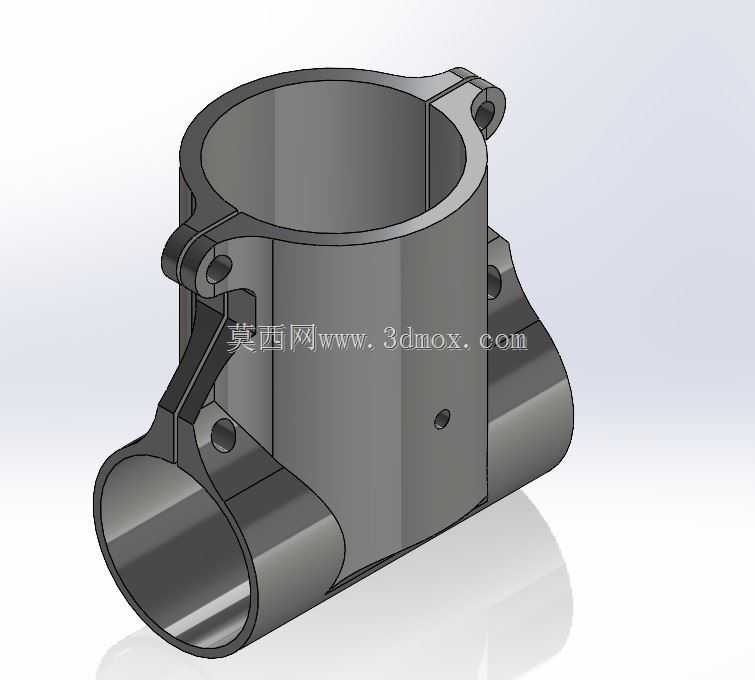

　　建模过程中需要重点把控几个尺寸边界：首先是三个端口的内孔同轴度，直通方向的两个25mm端口必须保证同轴，插入管路后不会出现别劲、管路弯折的问题，侧向20mm分支端口的轴线需要和直通主管轴线保持垂直，保证T型分支的角度精度，避免支路管路安装后出现角度偏移，和周边设备部件产生干涉。其次是端口的插接深度，直筒段预留了足够的插接长度，管路插入后有充足的接触面积保证密封和连接强度，不会因为插入深度过浅导致管路受压脱出。固定耳座的安装孔位置需要和接头本体的重心匹配，锁附螺丝后接头整体受力均衡，不会出现单侧翘起的情况。

　　接头的内外壁都做了顺滑处理，流体流经三通分流位置时，内壁没有突兀的凸起或者台阶，尽可能降低了分流处的流阻，减少压力损失，也避免了介质在拐角位置积存杂质。铝合金材质本身具备不错的抗大气腐蚀能力，在常规的空气、清水类介质工况下不需要额外做防腐处理，表面阳极氧化后还可以进一步提升耐磨和抗腐蚀性能，适配更多有轻度防腐要求的使用场景。和等径三通相比，这款异径T型接头直接集成了变径功能，在布管空间紧凑的设备内部，不需要串联两个接头来实现分流加变径，节省了轴向安装空间，也减少了采购零件的种类，装配时的工序也更简单，工人不需要额外对接变径件，直接将对应管径的管路插入三个端口、锁好固定耳座的螺丝即可完成安装。在维护拆解时，松开固定螺丝和管路卡箍就可以直接取下接头，清理内部流道或者更换密封件都很方便，适合需要定期检修维护的管路系统使用。
