P40E战鹰航模多缸发动机排气歧管

　　这套排气歧管结构针对多缸星形航模发动机的排气汇集需求开发，整体采用等长弯管逐缸引出、汇入底部公共集气腔的布局形式，每一路排气支管都按照对应气缸的排气口位置做空间走向避让，弯管曲率经过反复调整，既保证各缸排气路径长度基本一致，避免排气脉冲相互干扰，也让歧管整体贴合发动机缸体外侧轮廓，不会和航模机身内部的机架、油箱、操纵拉线等部件发生干涉。

　　从实际装机场景来看，这类排气组件主要适配大比例像真RC航模，尤其是复刻P-40E战斗机的像真机种，原型机的V-1710发动机排气为多支弯管沿发动机侧排排列的外露样式，模型制作时既要还原真机的外观细节，也要满足微型发动机的排气通畅要求。早期航模排气多采用简单的单腔集气盒，各缸排气口直接对接盒体，不同气缸的排气脉冲会在腔体内互相冲撞，轻则造成发动机怠速不稳、高速转速上不去，重则出现废气倒灌进相邻气缸、导致混合气燃烧异常的问题。这套逐缸独立弯管再汇总的结构，让每一个气缸排出的废气先沿独立支管走完预设路径，再进入底部的长条形集气腔，各缸排气的相位差被管路长度补偿，脉冲冲突大幅减弱，发动机在中高转速区间的运转平顺性有明显提升。

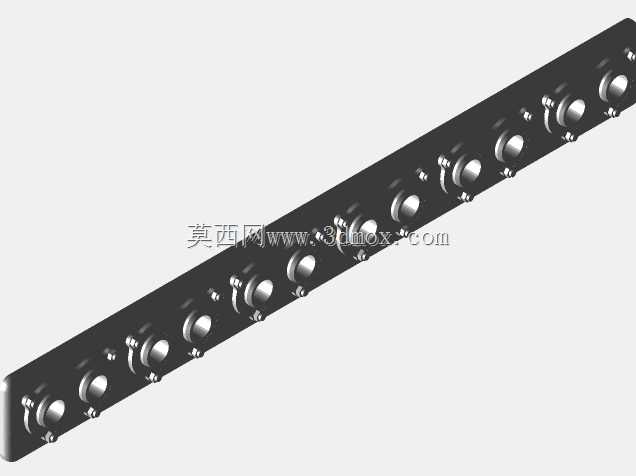

　　建模过程中首先要锁定的是发动机缸体的安装接口边界：每个气缸排气口的法兰位置、螺栓孔间距、接口密封面的角度都要和实机发动机完全对应，支管和法兰对接处做了加厚过渡，避免3D打印成型后管壁出现薄区、装机受力时开裂。底部集气腔设计为长条形薄壁盒体，沿发动机排布方向延伸，侧面预留和各支管对接的开孔，末端设置统一的排气出口，可根据航模机身的排气开口方向调整出口朝向，既可以像真机一样将废气从机身侧后方排出，也可以转接延长排气管把废气引导到机身底部，避免废气沾染机身蒙皮造成污渍。

　　尺寸边界方面，歧管主体总长度控制在306mm左右，支管对接法兰的宽度为32mm，换算为英制尺寸约12英寸长、1.26英寸宽，这个尺寸区间刚好适配1/5至1/6比例的大像真航模发动机，安装时集气腔通过预留的安装孔固定在发动机机架的对应支架上，整套歧管的外轮廓最高点距离发动机安装基准面的距离经过校核，装入P-40E像真机的发动机舱后，歧管上沿和发动机舱内壁之间留有足够的散热间隙，不会出现工作时振动摩擦蒙皮的问题。

　　考虑到这类模型零件很多采用FDM或光固化3D打印制作，建模时所有管壁厚度都统一设置为适合打印的尺寸，弯管处没有出现锐角转折，全部采用大圆弧过渡，一方面减少排气流动的阻力，另一方面也避免打印时在弯管内侧产生支撑难以去除的问题。支管和集气腔的对接处做了凸台定位结构，打印完成后粘接组装时可以快速对齐位置，不需要额外做复杂的工装夹具。零件的所有棱角位置都做了小倒角处理，既符合真机排气管的焊接工艺特征，提升像真外观的细节表现，也避免打印完成后清理支撑时划伤手。

　　在实际装机测试中，这套歧管的排气背压控制在合理区间，发动机从怠速到全速运转的过渡更加顺滑，没有出现原简单集气盒在特定转速下的共振异响，外露的多支弯管造型和P-40E真机的排气结构高度还原，安装在像真机上后发动机舱的细节完成度大幅提升，部分已经打印装机的模型在地面试车和飞行任务中都表现稳定，没有出现管路开裂、排气泄漏的问题。结构设计时也预留了改装余量，如果玩家需要调整排气出口位置、或者适配不同排量的同系列多缸航模发动机，只需要调整末端出口段的长度或者支管法兰的对接尺寸，主体的弯管排布和集气腔结构都可以直接沿用，不需要重新做整套管路的走向设计。
