八格抽屉式零件整理柜结构设计

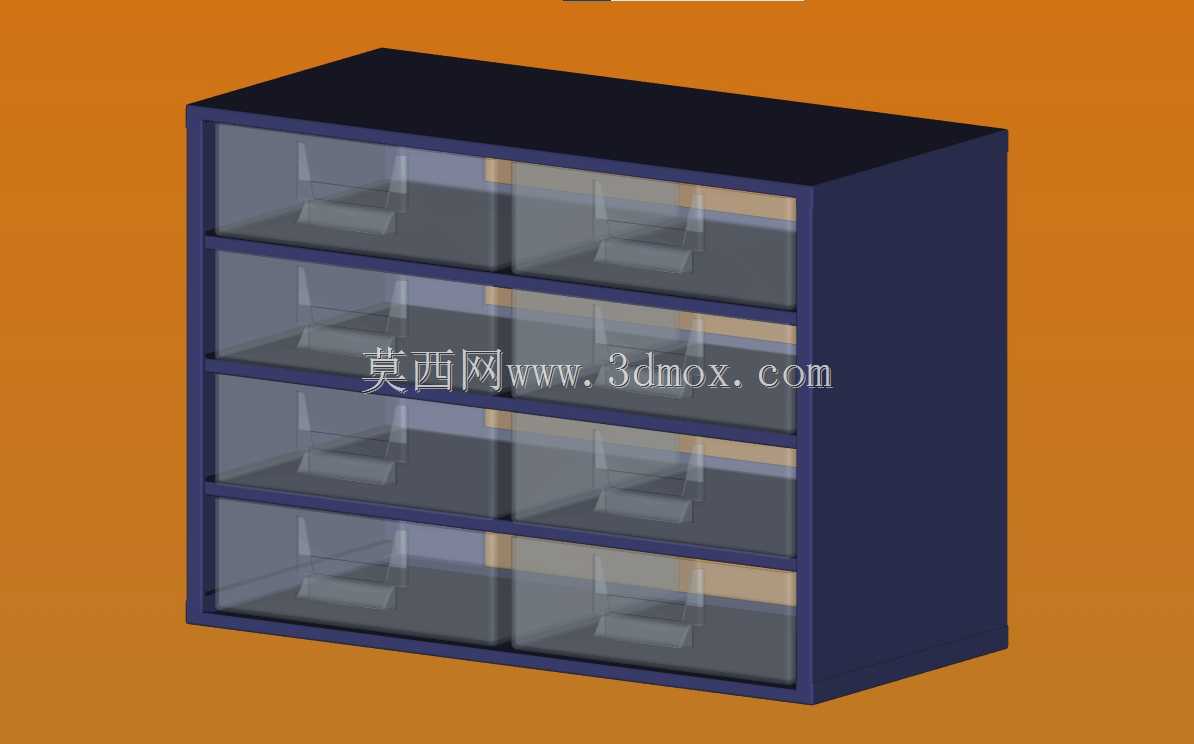

　　这款八格抽屉式整理柜面向车间工位、装配线旁、维修间和小型仓储区域的散件管理需求，采用四行两列的分格布局，把刀具、紧固件、电子元件、小型工装附件等易混物料按规格、批次或工序分开存放。柜体以封闭外框承托全部抽屉，侧板、顶板和背板形成连续围护结构，能够减少灰尘进入，也避免抽屉在抽拉过程中受到侧向碰撞。透明抽屉面板让作业人员不用逐个拉开，就能从正面识别内部物料，适合多品种、小批量、高频取用的生产现场。

　　从结构思路看，模型重点表达了外框、层间分隔、抽屉盒体和内部挡隔之间的配合关系。外框采用规整矩形轮廓，边角保持一致壁厚，顶部可作为轻型置物面，底部留有落地边界；左右侧板承担主要支撑，后背区域用于限制抽屉向后窜动。每层设置两个独立抽屉，抽屉之间通过中隔件分开，层与层之间由水平承托结构形成滑轨或支承面。抽屉前部为透明视窗，后部和侧壁构成容纳空间，内部可见分隔与加强形态，可用于区分更小类别的零件，也能提高盒体在满载时的刚性。

　　实际使用时，这类整理柜通常布置在装配工位侧后方、检验台旁或维修工具柜附近。它的价值不在于承担重载托盘，而在于把原本散落在料盒、塑料袋和铁屑盘中的小零件集中管理。以机床加工现场为例，刀柄螺钉、弹簧夹头、密封圈、定位销、备用探针和不同规格喷嘴可以按抽屉分区；在电子装配场景中，接插件、端子、螺丝、垫片和标签件也能按型号分格。抽拉动作要求轻便、行程明确，抽屉关闭后正面平齐，避免突出物挂碰人员或搬运小车。

　　外形边界设计需要同时考虑人体取件高度和场地占位。柜体宽度由两列抽屉决定，深度以抽屉盒体完全推入后不超出背板为准，高度则按四层堆叠控制，使最上层物料仍在常规目视和伸手范围内。若落地放置，底部应保持稳定支撑面，柜体宽深比例不宜过窄，防止多只抽屉同时拉出时前倾；若用于台面，可缩小底脚或增加防滑垫，但抽屉开启行程和前方操作空间仍需保留。模型中的柜体侧面为连续立面，适合靠墙或并排布置，多台联放时可形成标准物料墙。

　　抽屉与柜体的配合是这类器具建模时最容易被忽略的部分。抽拉间隙不能只按视觉效果处理，需要给滑轨或承托边留出均匀配合量，保证抽屉在装入小零件后不卡滞、不明显下垂。透明面板与抽屉盒体的连接边界应保持平直，前挡板高度要高于内部常见堆料高度，防止柜体移动时小件从前方滑出。层间支承若采用折弯板或塑料导轨，需要在模型中体现承托宽度和限位关系；若依靠抽屉侧板直接摩擦外框层板，则应控制接触面积，兼顾顺滑度与定位。

　　从维护和扩展角度看，分格抽屉可以独立取下，便于清扫切屑、油污和包装碎屑。柜内物料按格定位后，盘点时只需核对透明面板后的存量，不必翻找混合料盒。对于三维设计人员，建模时应先确定外框内腔尺寸，再反推单只抽屉的宽、深、高以及层间距；抽屉前部可视区域、拉手位置、内部隔板和止退结构要同步规划。外框壁厚、层板间距和抽屉底部加强筋之间存在相互约束：壁厚过小会影响堆叠稳定性，层距过大则浪费空间，抽屉底加强不足会在满载时产生形变。

　　该结构还适合作为工位标准化布置的基础单元。它可以单独放置在桌面，也可以多台上下、左右组合；透明正面承担物料识别功能，封闭外框承担防护和承载功能，独立抽屉则承担快速取放与分类隔离功能。设计评审时应重点检查抽屉全开时的重心位置、相邻抽屉开启干涉、前挡板与内部物料的安全间隙、柜体并排放置时的对齐面，以及搬运时顶部和侧面可受力的区域。通过这些细节，整理柜从简单储物盒转变为适合制造现场长期使用的小零件管理器具。
