绕线式铝合金柔性夹紧联轴器结构

　　这类绕线式柔性联轴器常见于小型伺服轴、步进轴、编码器轴、滚珠丝杠副、3D打印运动机构、检测平台以及轻载自动化设备中。它的核心任务不是单纯把两根轴“接起来”，而是在传递扭矩的同时，吸收两轴之间不可避免的微小偏差。实际装配现场里，电机轴和从动轴很难做到理论上的完全同轴，轴承座加工误差、支架铆接变形、螺钉压紧后的轻微翘曲、热膨胀引起的轴向位移，都会让轴系存在角向、平行或轴向错位。若采用刚性连接件，这些偏差会直接转化为轴承附加载荷、键槽挤压、电机发热和定位抖动；绕线槽形成的弹性梁则可以在周向保持传动能力，在X、Y、Z三个方向提供有限柔度，使轴系运行更平顺。

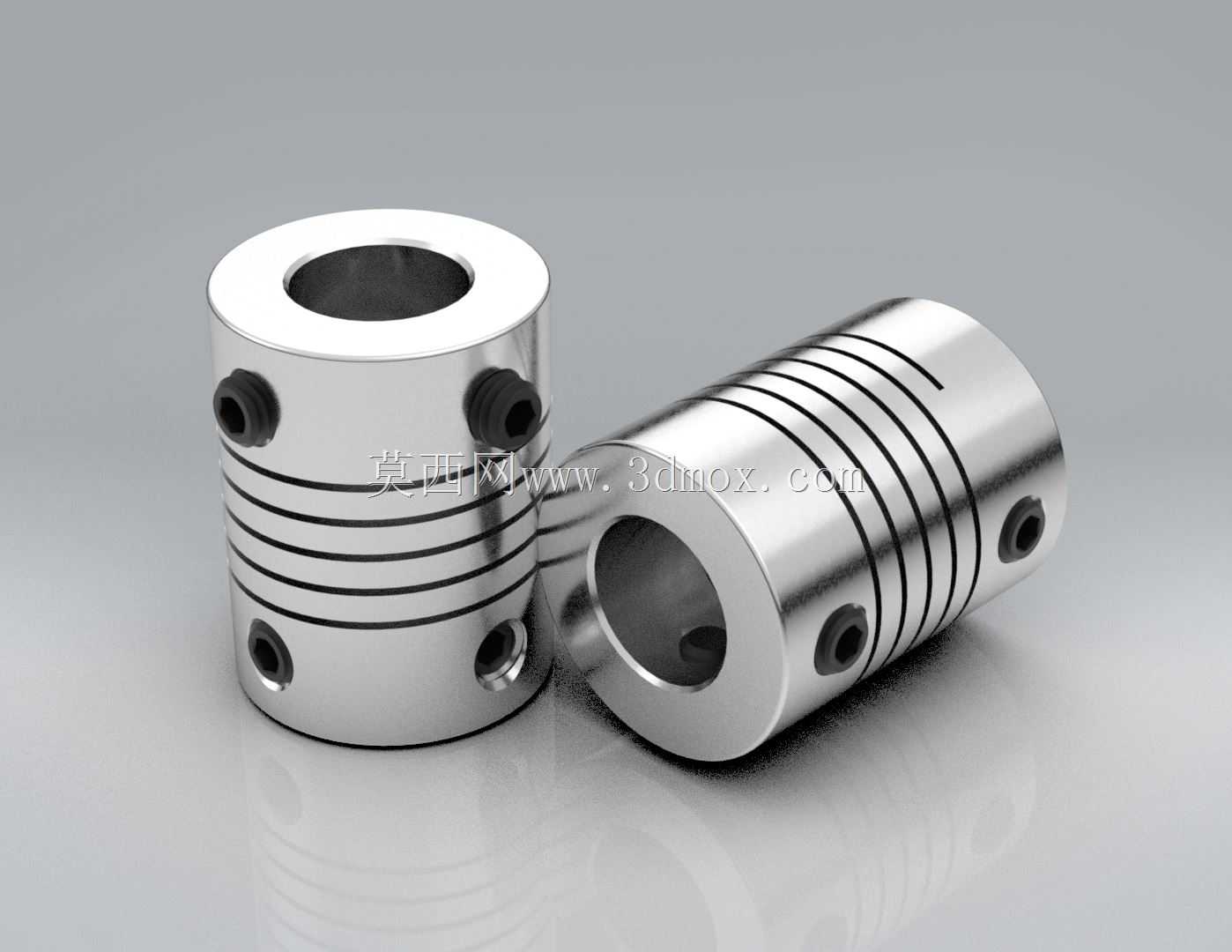

　　从结构上看，本体采用铝合金棒料加工而成，外形为圆柱套筒，两端分别设置轴孔。孔侧布置径向紧定螺钉，安装时将两侧轴端插入孔内，再拧紧螺钉形成夹紧或顶固约束。相比单纯靠键连接的大型联轴器，这种小规格件更强调无间隙、轻质量和快速装拆。铝合金密度低，转动惯量小，对频繁启停、正反转的小功率驱动轴比较友好；金属本体又比塑料弹性件具有更稳定的耐温性和抗老化表现。外圆表面的螺旋切槽是功能关键，连续绕线切口把套筒壁分割成若干弹性段，扭矩通过这些螺旋梁传递。槽的走向、圈数、宽度和剩余壁厚决定了刚度：切槽越密、梁越薄，补偿错位能力越强，但扭转刚度和可传扭矩会下降；槽数少、壁厚大，则响应更硬，适合较高扭矩，但对安装同轴度要求更高。

　　建模时需要先明确两端孔径的适配范围。5mm至10mm的孔径覆盖了不少微型电机、编码器、丝杠和传动轴规格，但孔长、外径和螺钉位置不能只按外观绘制。轴孔深度应保证轴端插入后有足够接触长度，避免螺钉点接触造成轴面压痕或夹持不稳；两端孔之间可保留实体隔段，也可做成贯通孔，但必须考虑螺钉攻入后不会与对侧轴孔干涉。紧定螺钉通常选用内六角紧定螺钉，螺钉轴线应穿过套筒壁并指向轴孔中心。若轴端允许平面位，可在轴上加工小平面，使螺钉端部贴合平面，提高锁紧可靠性；若轴面不允许损伤，则应评估抱紧式开口结构或增加垫片、夹持套的方案。

　　外形尺寸边界方面，圆柱外径需要容纳轴孔、螺钉孔和螺旋槽剩余壁厚。外径过小会导致螺钉头或螺纹孔壁薄弱，切槽后局部强度不足；外径过大则增加惯量并占用安装空间。长度方向要兼顾弹性槽有效圈数和两端夹持区长度，夹持区过短会使轴端固定不稳，弹性区过短又会降低补偿能力。安装时还要核对联轴器外圆与周边护罩、线架、传感器支架之间的径向间隙，尤其在运动轴平移或拖链摆动时，不能让联轴器外圆擦碰固定件。轴向布置上，电机轴和从动轴不宜全部顶死到孔底，应留出少量热膨胀间隙；螺钉锁紧顺序也应交替进行，避免先锁一端后把另一端轴强行拉偏。

　　在传动特性上，这类联轴器适合精密、轻载、低扭矩场景。螺旋槽能够降低冲击峰值，减弱轴承间的振动传递，对编码器反馈信号稳定性、丝杠低速爬行改善以及小型平台噪声控制有实际意义。但它不是过载保护件，不能把打滑断轴当作设计功能；当扭矩超过弹性梁承载范围时，切口根部可能产生永久变形，套筒会出现扭转滞后甚至断裂。因此选型时要核算驱动端峰值扭矩、加减速惯量、轴径匹配、最高转速和错位量，而不是只按孔径购买。三维建模中应保留螺纹底孔、螺钉锥端或平端、螺旋槽圆角、孔口倒角等细节。槽根圆角尤其重要，尖锐拐角会在反复扭转中形成应力集中；倒角则有利于轴端导入，减少装配刮伤。

　　实际设备布局时，联轴器通常位于电机输出端与丝杠、蜗杆、旋转夹具或送料辊之间。安装基准应先固定电机和从动支座，再用百分表或试转方式检查偏摆；若轴端错位明显，不能靠联轴器强行“掰正”。柔性件提供的是补偿裕量，而不是弥补粗劣安装的手段。合理的结构设计应让轴孔配合、螺钉锁紧、弹性槽刚度和外围空间共同匹配，从而在保证扭矩传递的同时，降低轴系附加载荷，提高小型传动机构的运行稳定性。
