番茄加工多效蒸发浓缩成套装置

　　这套装置面向番茄深加工产线的浓缩工段搭建，整体采用三效立式蒸发罐体并列排布的构型，所有承压罐体、工艺管路、操作平台与附属输送结构均按食品级湿法加工场景做了结构还原，适合果蔬酱生产线的工艺布局校核、设备投标方案展示以及新产线规划阶段的空间干涉检查使用。番茄原浆经过破碎、预热、打浆之后进入蒸发工段，依靠多效蒸发的梯级余热利用逻辑，首效通入生蒸汽加热罐内料液，二次蒸汽依次导入下一效罐体作为热源，末效二次蒸汽接入冷凝系统，整套流程可以在较低的蒸发温度下把番茄原汁的可溶性固形物含量从进料端的低值逐步提升至番茄酱成品要求的高浓度区间，相比单效蒸发大幅降低单位蒸发量的蒸汽消耗，也避免长时间高温熬煮导致番茄色泽变暗、风味物质流失、番茄红素受热降解的问题。

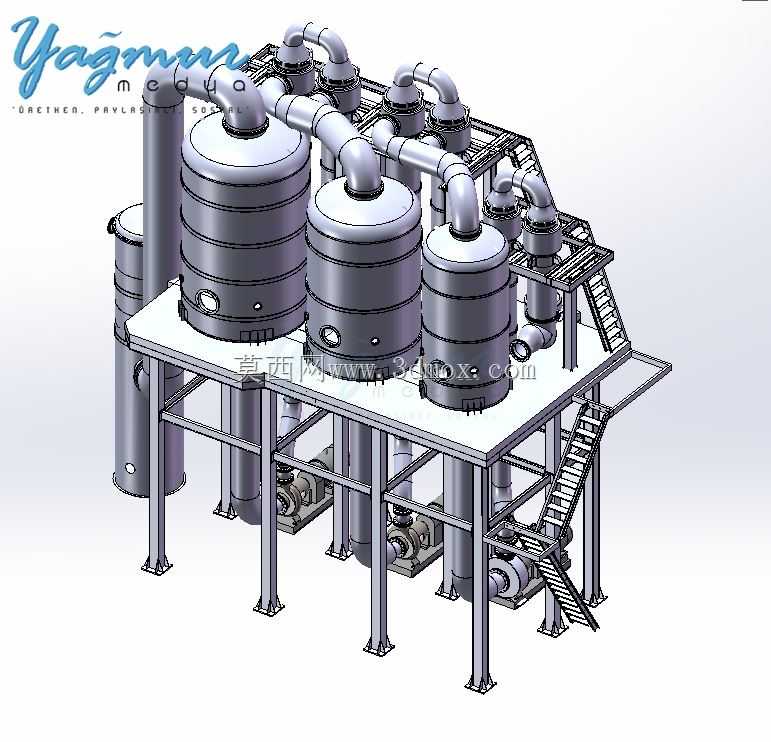

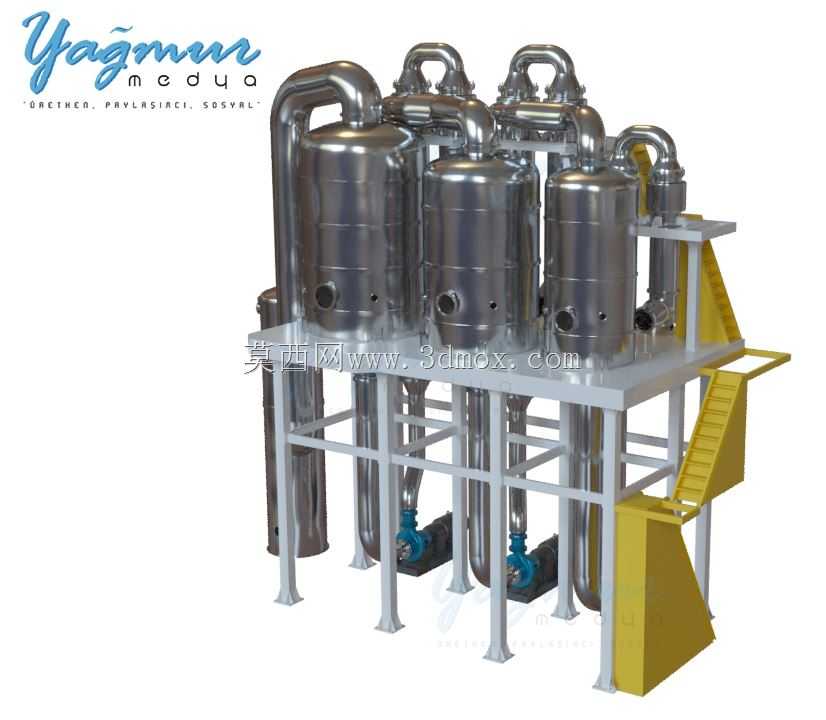

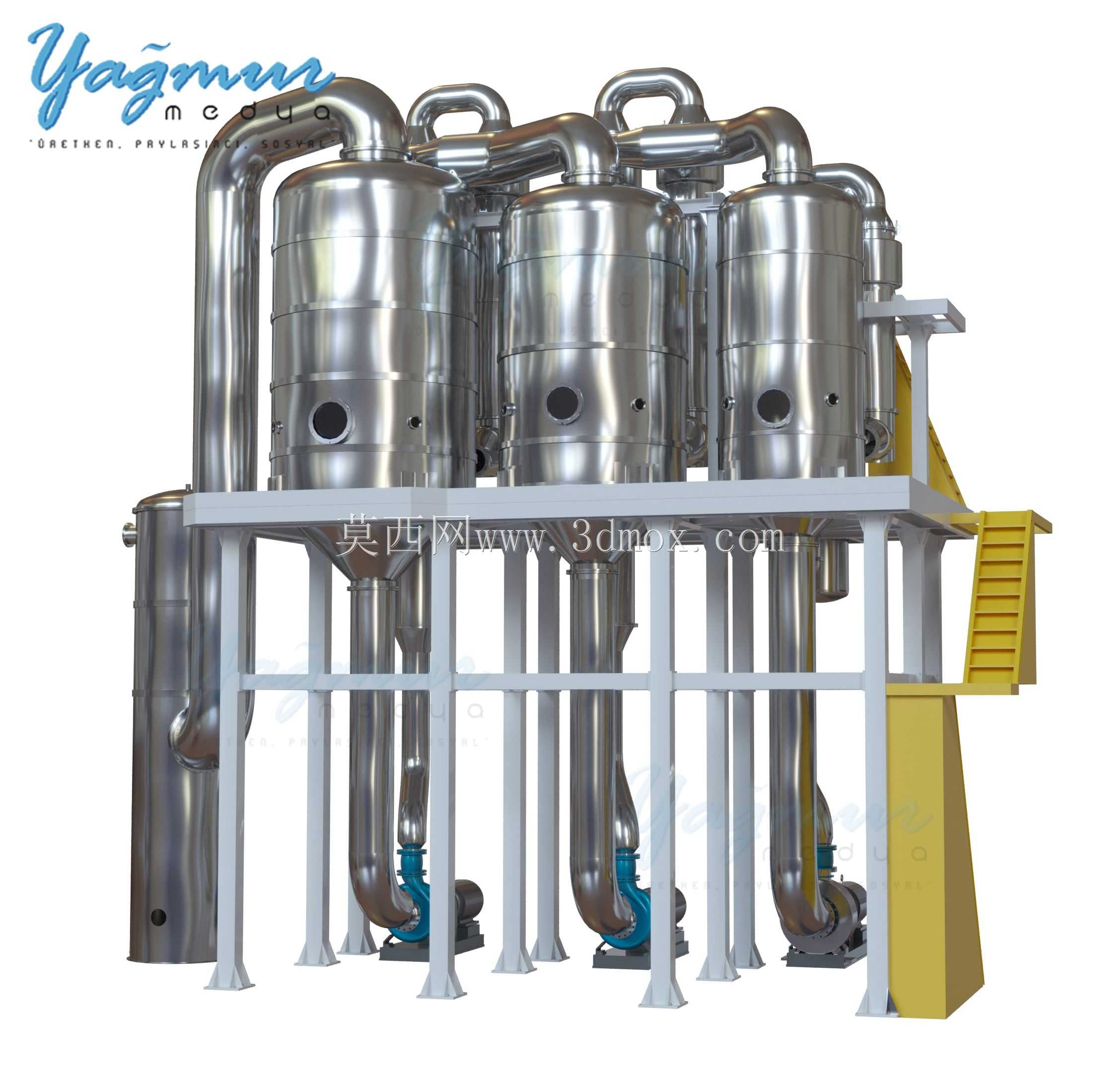

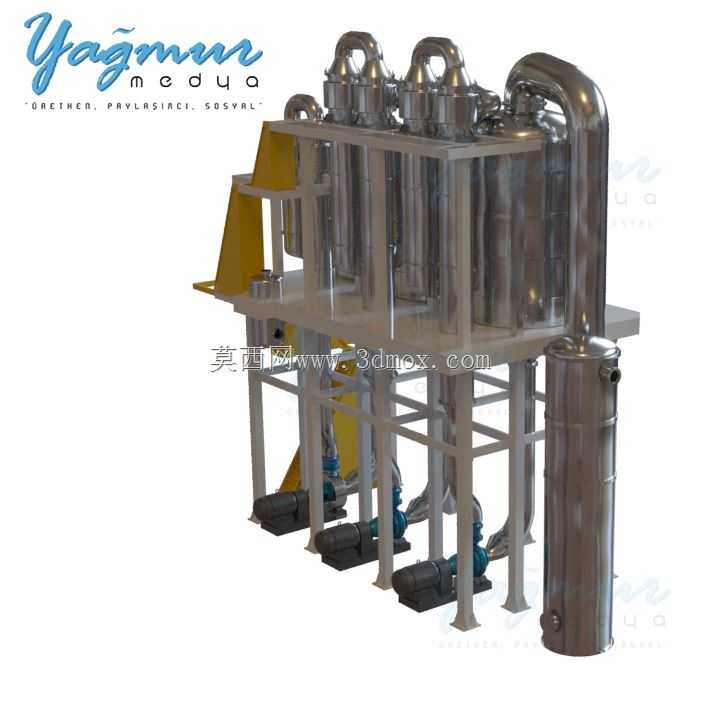

　　从结构布局来看，三台主蒸发罐体均采用立式圆筒承压结构，上下配置标准椭圆封头，罐体侧壁预留人孔、视镜、料液进出接口、二次蒸汽出口、不凝气排放口以及测温测压仪表接口，罐内对应的加热室、分离室、除沫结构在三维模型中都做了对应层级的装配还原，管路走向完全顺着罐体接口排布：顶部的二次蒸汽连通管采用大曲率弯管过渡，减少蒸汽输送过程的阻力损失，避免管路局部积液造成水击；底部的料液循环管路沿平台立柱间隙竖向敷设，管路最低点配置排污阀接口，循环泵安装位预留了足够的检修操作空间，泵体进出口的软接、止回阀、切断阀安装位都按实际工程装配关系留出了操作余量。

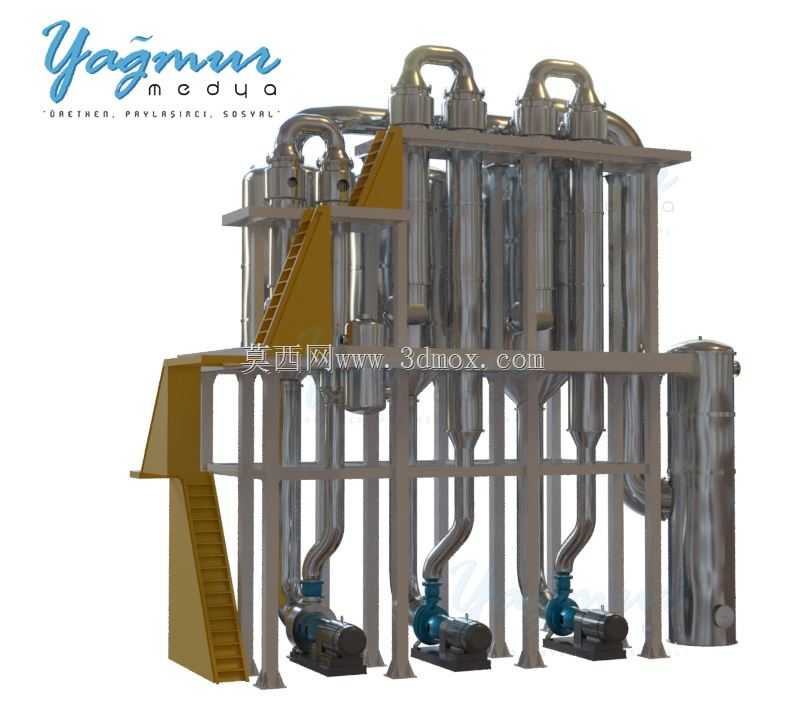

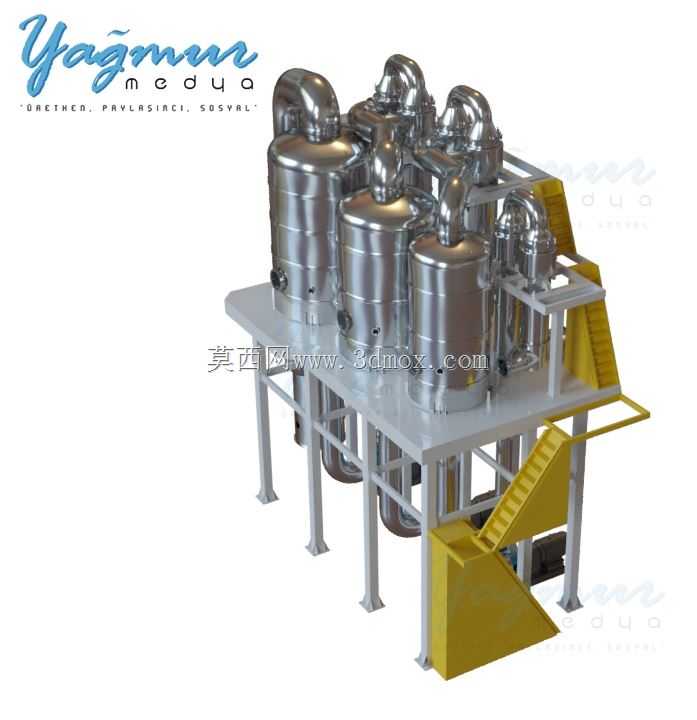

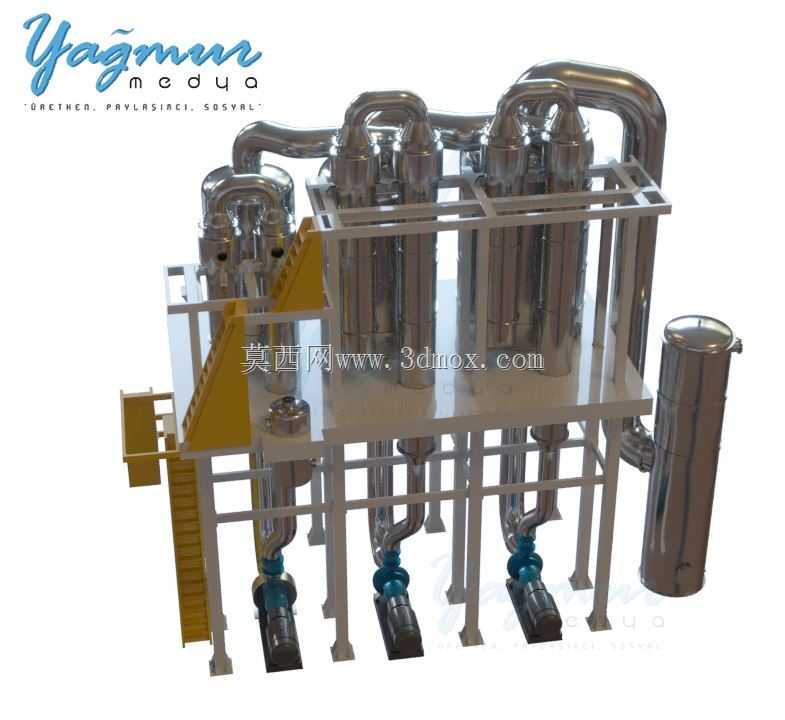

　　设备的支撑体系采用型钢焊接框架平台，平台台面铺设防滑格栅板，四周设置防护栏杆，一侧配置斜向钢梯连通地面操作区与平台操作面，平台立柱底部设置方形地脚板，安装时通过化学锚栓与土建基础预埋钢板固定，框架的跨距排布完全避让开底部循环泵、出料泵、冷凝水排出管路的安装与检修空间，平台高度设置兼顾两个维度的需求：一方面给底部管路、泵阀留出足够的净空，方便操作人员在地面对泵体做日常巡检、机械密封更换与管路法兰紧固；另一方面让顶部蒸汽管路、阀门操作件处于站立在平台上即可伸手操作的高度，不需要额外搭设临时登高设施。平台侧边还设置了斜向的物料溜槽结构，对应浓缩后成品酱的中转输送路径，避免高粘度酱料在水平管路中滞留积料。

　　做三维结构校核时需要重点关注几个边界条件：首先是设备整体的安装净高，顶部蒸汽弯管的最高点要预留出蒸汽管道外接、安全阀安装以及车间顶部起重吊具的作业空间，罐体就位时需要提前规划车间吊装通道，确认厂房大门宽度、车间内立柱间距能够满足整台罐体分段进场、现场组对的要求；其次是多台罐体之间的检修间距，相邻罐体的保温层外表面之间要留出不小于单人通行加管道保温施工的间隙，方便后期做岩棉保温层包覆、不锈钢外护板安装以及罐体表面的定期清洗作业；第三是料液侧的流动特性，番茄酱属于高粘度、含一定纤维颗粒的物料，管路设计避免出现直角死区，循环管路的流速选取要兼顾换热效率与管路阻力，防止局部料液流速过低出现焦壁结垢，模型中管路的弯管曲率、变径位置都按照高粘度食品物料的输送逻辑做了适配。

　　整套装置的构型同时适配其他果蔬汁、果酱类产品的浓缩工况，只需要根据对应物料的热敏性调整各效的蒸发温度与真空度参数，结构层面不需要做大的改动，平台模块化的设计也支持根据产能需求增减效体数量，在产线扩建时可以直接在现有框架基础上对接新增罐体与管路，不需要完全重做土建基础布局。
