商用立式土豆削皮清洗一体机结构

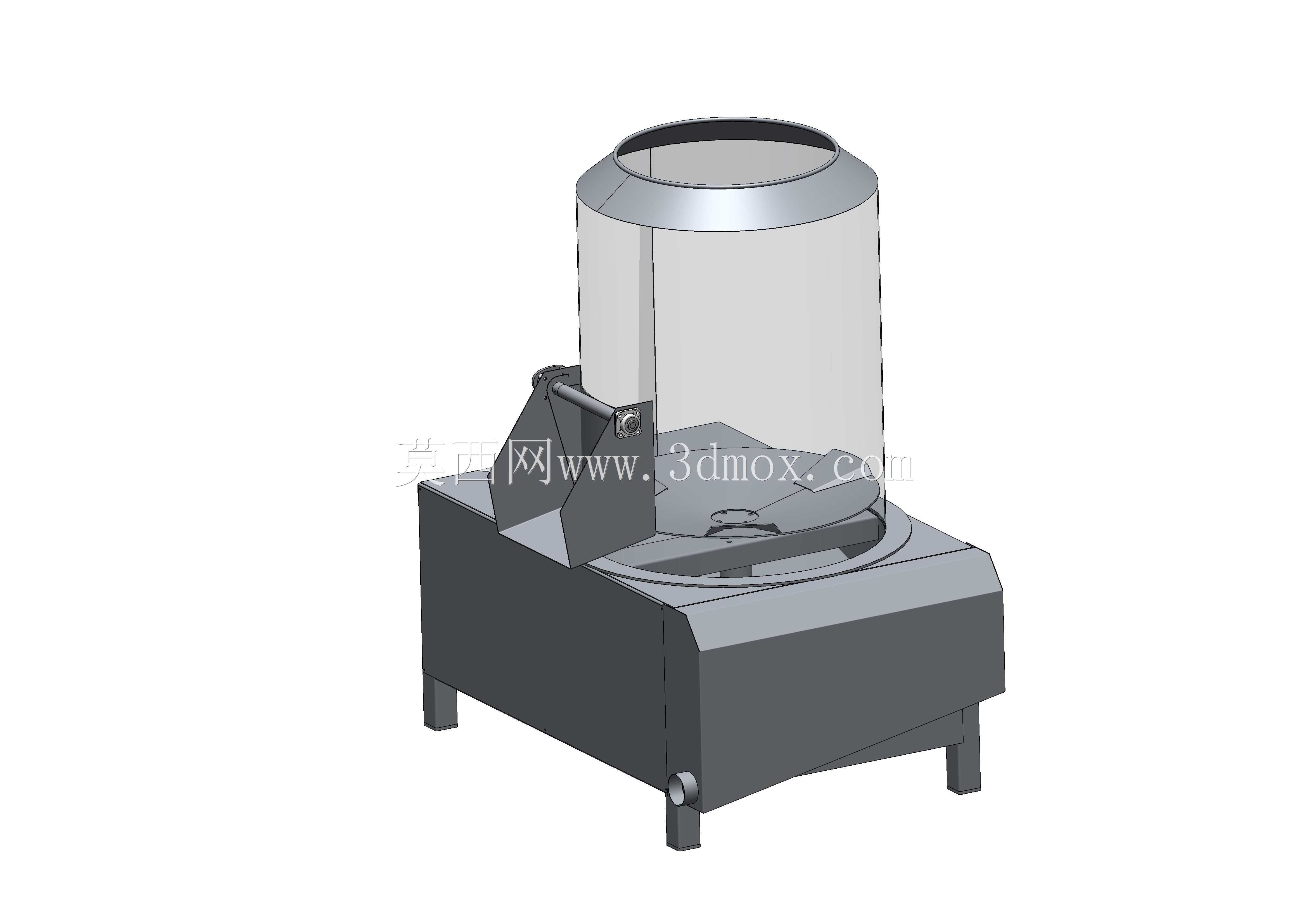

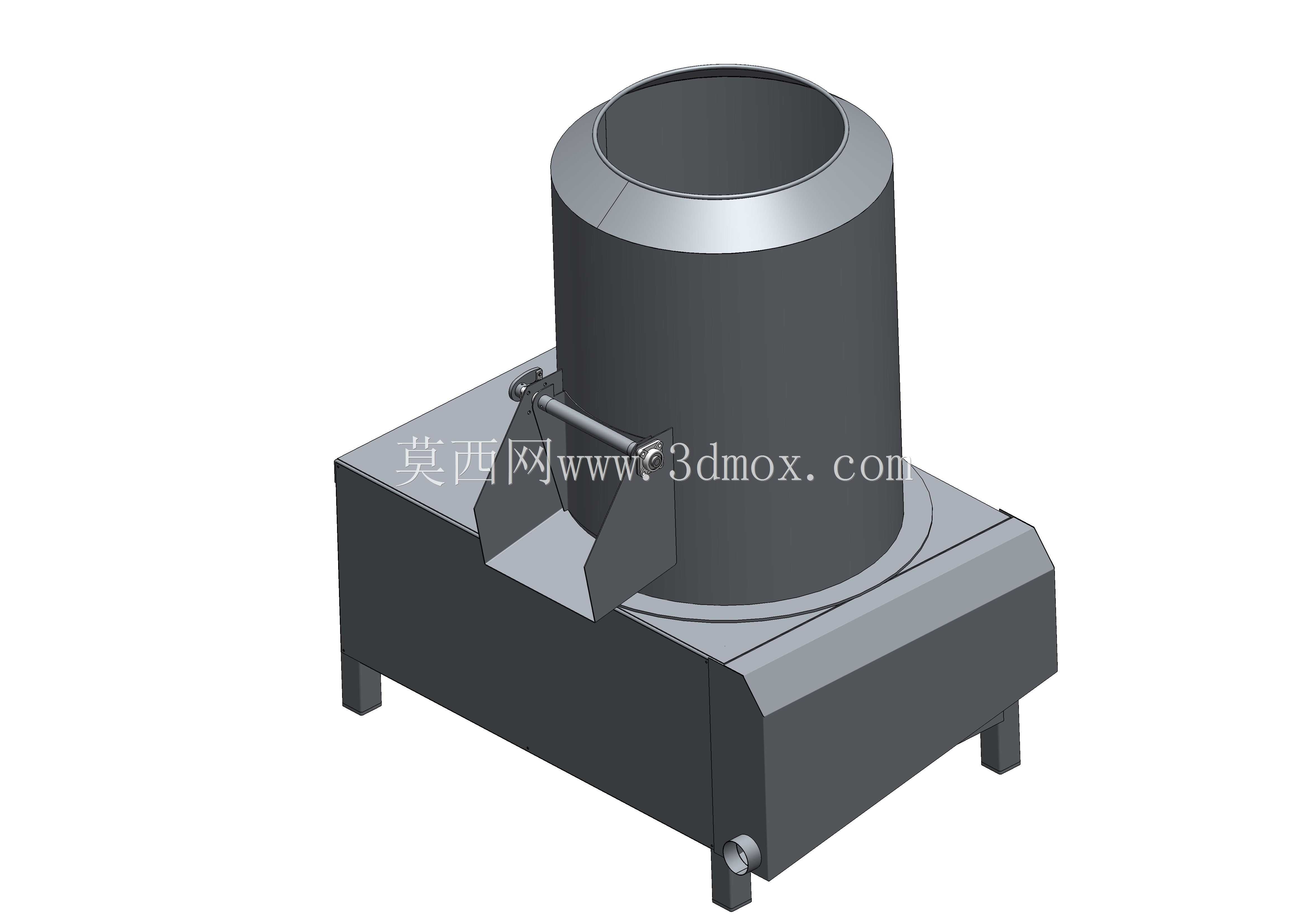

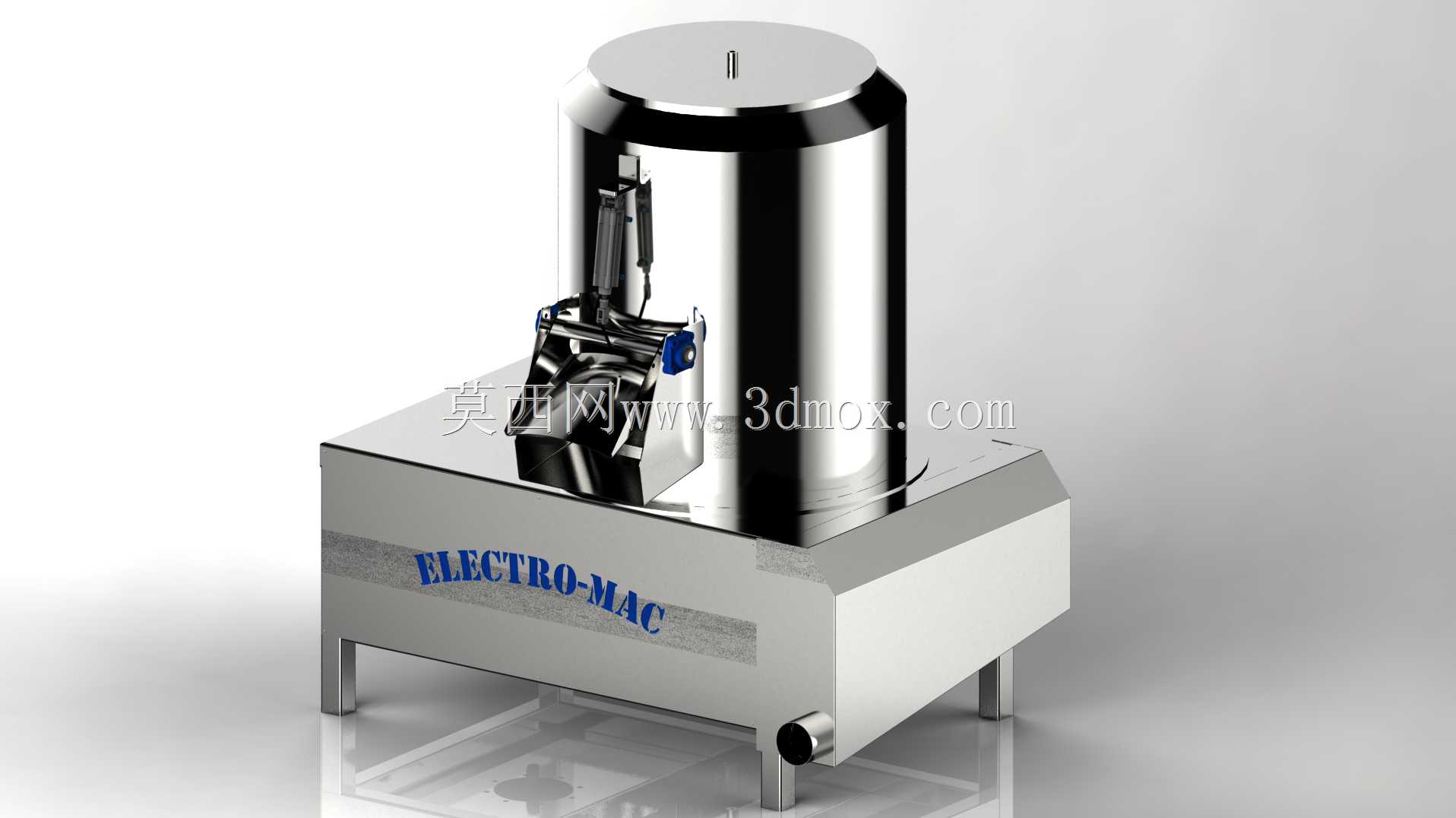

　　这套三维结构对应的是餐饮配送中心、净菜加工车间、小型薯类预处理流水线里常用的立式摩擦去皮设备，整机采用落地式布置，主体分为下部承托机箱与上部立式处理筒体两大段，所有与食材接触的外覆件均采用抛光不锈钢板材折弯焊接成型，既满足食品加工场景的卫生清洁要求，也能长期耐受冲洗水、薯类表皮泥沙的冲刷腐蚀。下部机箱采用方管焊接骨架外覆不锈钢蒙皮的结构，四根可调支脚将整机抬离地面，机箱侧下方预留排水接口，作业过程中冲洗带出的薯皮、泥沙可直接通过内腔导流通道汇入排水口，接入车间排污管路即可完成废渣废水集中排出，机箱正面预留的标识安装位可固定设备铭牌与厂商标识，箱体内部预留了驱动电机、传动主轴、供水支路的安装空间，维修时可拆开侧部盖板完成内部件检修。

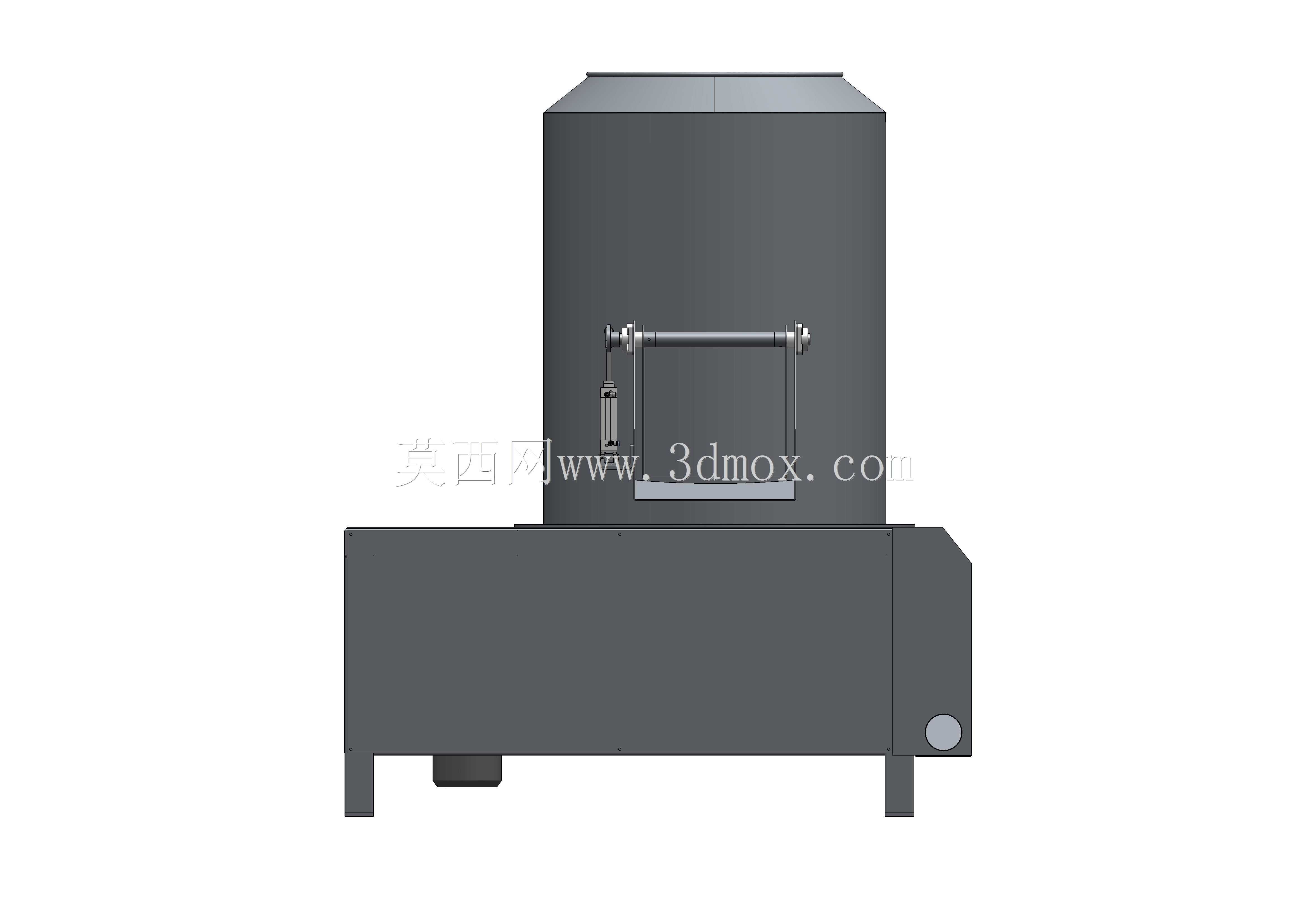

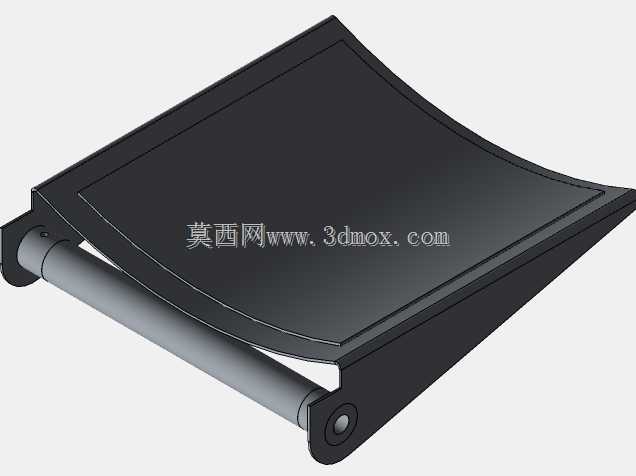

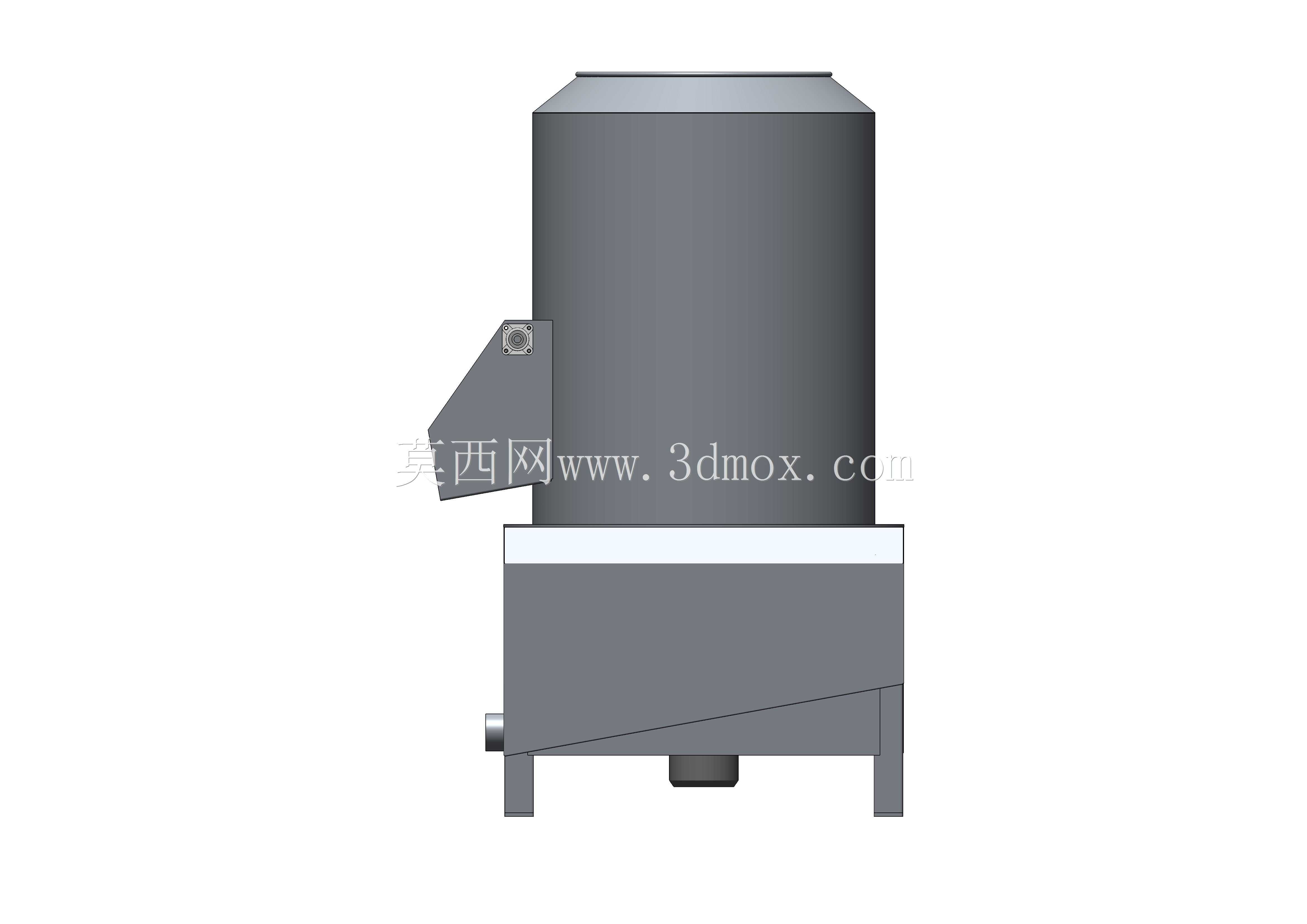

　　上部处理筒体为直立圆柱腔结构，顶部设置封闭端盖，端盖中心预留注水与主轴穿装位置，筒体内部布置旋转摩擦盘与立式拨料构件，作业时投入的土豆随旋转盘在筒内做周向翻滚，筒内壁铺设的粗糙摩擦层与旋转盘表面的磨料纹路持续刮擦薯块表皮，同时供水管路持续向筒内注入清水，将刮落的表皮碎屑及时冲离薯块表面，避免皮渣堆积在摩擦面影响去皮效率。筒体侧下方设置倾斜出料导槽，去皮工序完成后，操作侧的锁紧拨杆打开出料挡门，筒内薯块在拨料构件推送下沿导槽自动滑出，直接接入下游收集容器或输送线，不需要人工掏取腔内物料，大幅降低操作人员接触运转构件的风险。从安装边界来看，整机占地面积不足1平方米，机身高度适配常规车间净高，

　　设备就位后只需要在周边预留600毫米以上的操作与检修空间，侧方接DN25左右的供水软管，下部排水口接入排水沟，电源接入三相供电回路即可投入使用，不需要额外做地基预埋，适合在现有食材加工车间内灵活布设。结构设计阶段重点考量了食品机械的清洁维护需求：筒体与下部机箱的连接法兰采用快拆螺栓固定，需要深度清洁时可松开紧固件将上部筒体整体吊离，直接冲洗内腔摩擦层与旋转盘缝隙，不存在卫生死角；所有外露棱边均做圆弧钝化处理，避免操作人员冲洗、投料时被锐边划伤；传动主轴处设置水封与防尘密封组合，既阻止筒内冲洗水渗入下部轴承腔，也避免传动润滑脂外泄污染食材。针对薯类去皮的作业特性，筒体直径与有效容积匹配单次10-15公斤的投料量，

　　旋转盘转速控制在合理区间，既保证薯块有足够的翻滚摩擦行程，也避免转速过高导致薯块之间、薯块与筒壁之间撞击过度，造成薯肉过量损耗，相比人工削皮，该设备的去皮损耗率可控制在较低水平，处理效率是人工削皮的十倍以上，除土豆外，更换对应粗糙度的摩擦衬板后，也可适配红薯、生姜、胡萝卜等近似尺寸根茎类食材的去皮作业。建模过程中完整还原了钣金折弯的止裂槽、焊接拼接的接缝位置、支脚的调节螺纹结构、出料导槽的倾斜角度、操作拨杆的铰接点位，所有运动构件的装配间隙均按照实际装配公差预留，结构工程师可直接基于该模型完成工程图拆分、外购件选型与加工工艺排布，也可根据不同产能需求调整筒体高度、底盘尺寸，衍生出不同处理规格的系列化去皮设备。
