大口径法兰式喷嘴止回阀结构设计

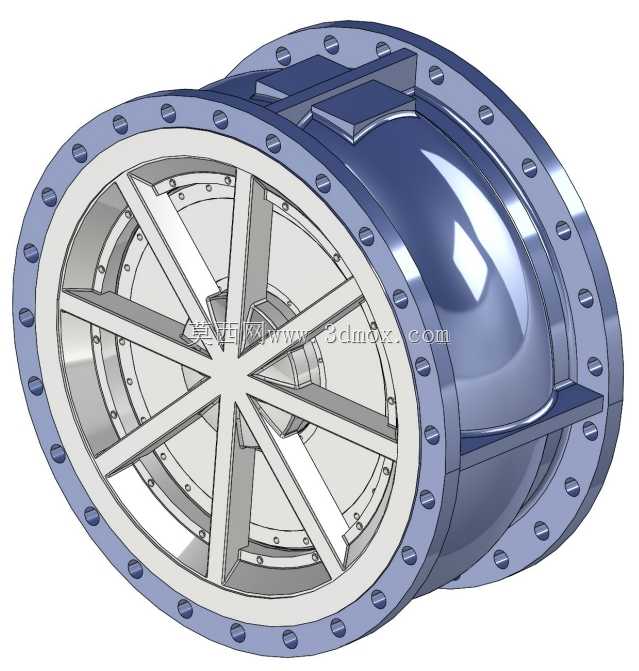

　　在长距离输水主干管、循环水泵出口、市政给排水泵站以及工业流体输送管网中，介质倒流是引发水锤冲击、泵叶轮反转、管路密封失效的常见诱因。这款大口径法兰式喷嘴止回阀，正是针对大流量管路单向通断需求完成的结构建模，整体采用同轴直通式流道布局，阀体两端设置带均布螺栓孔的圆形连接法兰，可直接与同压力等级的管路法兰配对装配，安装时无需额外加装变径转接段，轴向占用空间相比传统旋启式止回阀更短，适合泵房内管线排布紧凑的工况。

　　从内部结构来看，阀腔内部设置多辐条式导向支撑骨架，辐条沿阀腔中心呈放射状均匀分布，既为阀芯启闭动作提供径向导向约束，避免高压介质冲蚀下阀芯出现偏摆卡滞，又尽可能减少支撑结构对通流截面的遮挡，降低介质流经阀腔时的局部阻力损失。阀芯采用沿管路轴向平移的启闭形式，区别于旋启式阀瓣绕销轴摆动的运动轨迹，轴向动作的阀芯对中精度更高，关闭过程中撞击力沿轴线均匀传递，不会产生单侧销轴偏载磨损，长期运行后密封面的贴合一致性更稳定。阀体中段采用弧形鼓状的扩容腔体造型，并非单纯的外观曲面处理：当介质正向流动时，扩容腔可以缓冲阀前的压力脉动，让流态在阀腔内逐步平顺过渡，减少高速流体直接冲刷阀壁造成的局部冲蚀；同时曲面腔体的结构刚性优于等径直筒段，在承受高压管路的内压载荷时，弧形壁面的应力分布更均匀，壁厚设计可以在满足强度要求的前提下控制整体重量。

　　建模过程中首先确定两端法兰的连接基准：以管路轴线为整个装配的同轴基准，法兰端面的螺栓孔按公称压力对应的标准孔距圆周阵列，孔位数量、孔径以及法兰密封面的凸台尺寸都匹配通用管路法兰规范，保证现场安装时螺栓可以顺利穿装对位。阀体内壁的流道曲面做了连续顺滑过渡，从入口法兰的通流截面到阀芯密封位置，再到出口侧的扩容腔，所有转角位置都避免了尖锐突变，既减少流场中的涡流滞止区，也让铸造或机加工过程中的工艺性更合理。内部放射状辐条支撑与阀体侧壁、中心导向座之间采用一体化的连接结构建模，衔接位置做了圆角过渡，避免应力集中在支撑筋的根部，在承受介质正向推力和阀芯关闭撞击力时，筋板不会出现根部断裂的风险。

　　实际选型应用时，这款阀的安装边界以两端法兰端面为轴向定位基准，径向最大轮廓为法兰外圆，阀体中段的鼓状腔体外径小于法兰外缘，因此管路周边只要预留出法兰螺栓的拧紧操作空间即可，不需要为阀体中段额外预留侧向检修空间。阀的整体长度远小于同口径旋启式止回阀，在旧泵房改造替换原有止回设备时，经常遇到原有管线预留间距不足的问题，这种短结构的轴向尺寸可以直接适配原有管段间距，不需要切割调整现有管路。功能层面，正向介质压力推开阀芯后，辐条导向结构会把阀芯维持在同轴开启位置，介质可以沿整个环形通流截面平稳通过；当泵组停机、出口侧压力高于入口侧时，反向压差会快速推动阀芯沿轴向压紧密封面，切断倒流通道，整个关闭行程短，动作响应速度快，能够在倒流流量尚未大幅升高之前完成封断，有效降低停泵水锤的压力峰值。

　　针对不同工况的适配细节，建模时也预留了结构调整空间：密封面位置可以根据输送介质的特性更换不同材质，清水工况可以采用常规橡胶密封面，输送带轻微腐蚀性的工业废水时可以更换耐蚀合金密封副；法兰的压力等级可以根据管路设计压力调整螺栓孔数量和法兰厚度，不需要改动内部流道和阀芯导向的核心结构。阀体外部的顶部加强凸台对应内部辐条支撑的受力位置，既可以作为吊装时的受力点位，也能进一步提升高压下阀体的整体刚性，避免大口径阀体在承压时出现腔体变形导致阀芯卡涩。日常运行中，这种轴向动作的止回阀没有外露的摆动销轴和外部杠杆结构，外部没有需要定期加注润滑的运动副，埋地管路或者户外潮湿工况下也不会出现销轴锈蚀卡阻的问题，维护工作量远低于传统旋启式结构。从流态表现来看，直通式的喷嘴流道让介质进出阀腔的流向始终保持沿轴线方向，没有旋启式阀瓣造成的流向折转，流通能力更强，相同口径下的压力损失更小，用于大流量循环水系统时可以降低泵组的长期运行能耗。
